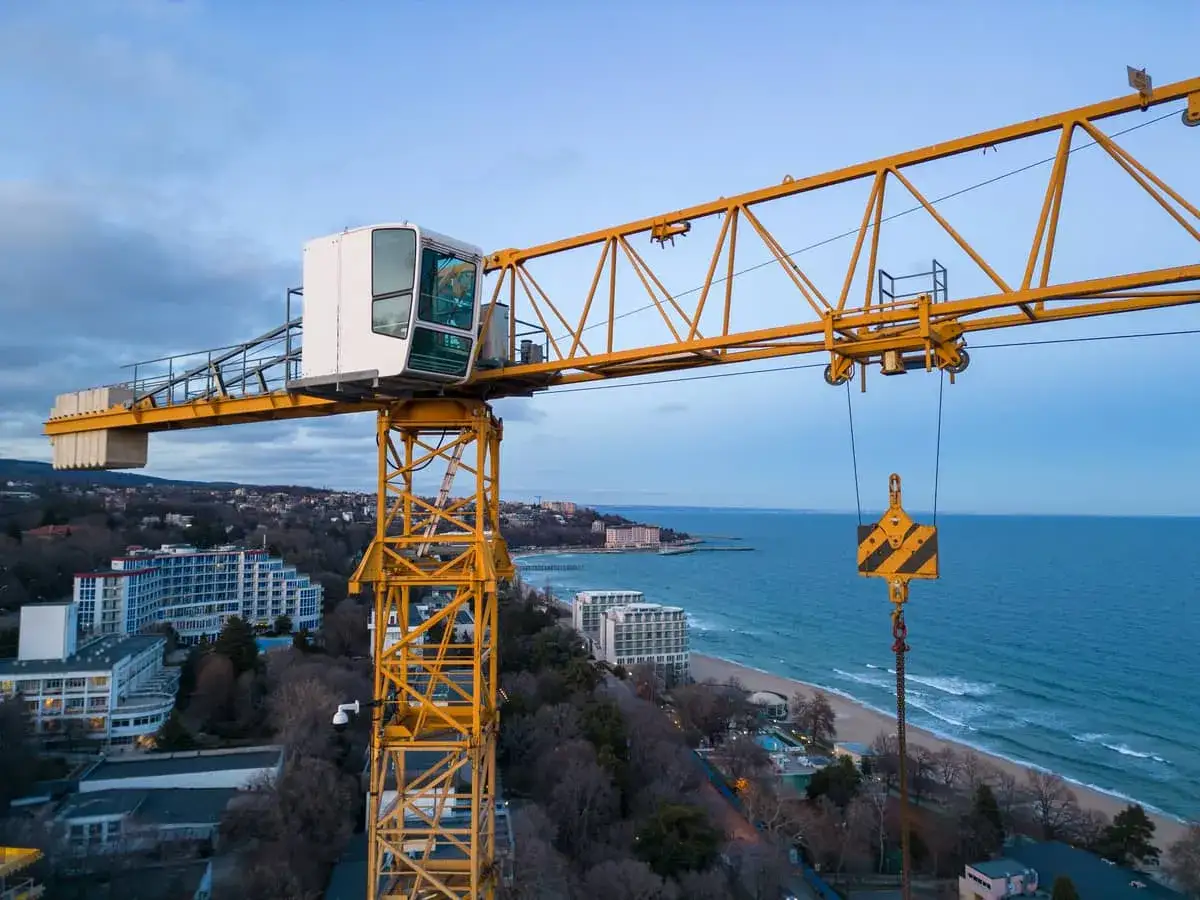

Dlaczego dźwig się nie przewraca? Poznaj sekret stabilności!

Patrząc na potężne dźwigi wznoszące stalowe konstrukcje czy przenoszące ogromne elementy na placach budowy, wielu z nas zadaje sobie pytanie: jak to możliwe, że te kolosy się nie przewracają? To intrygujące zagadnienie, które fascynuje zarówno inżynierów, jak i laików. W tym artykule postaram się Państwu wyjaśnić, jakie zasady fizyki i inżynierii stoją za niezwykłą stabilnością tych maszyn, pozwalając im bezpiecznie wykonywać swoją pracę.

Sekret stabilności dźwigu: jak fizyka pokonuje grawitację

Podstawą stabilności każdego dźwigu jest fundamentalna zasada fizyki: zasada momentów sił. Wyobraźmy sobie huśtawkę jeśli po jednej stronie usiądzie cięższa osoba, a po drugiej lżejsza, huśtawka przechyli się na stronę cięższej osoby. Aby zachować równowagę, cięższa osoba musi usiąść bliżej punktu podparcia (osi obrotu), a lżejsza dalej. Dźwig działa na bardzo podobnej zasadzie dźwigni. Moment siły to iloczyn siły (ciężaru) i odległości od punktu obrotu. Dźwig pozostaje stabilny, dopóki moment siły generowany przez podnoszony ładunek (działający w dół na wysięgniku) jest mniejszy lub równy momentowi siły generowanemu przez przeciwwagę i masę samego dźwigu. To właśnie ta precyzyjna równowaga momentów sił pozwala na bezpieczne podnoszenie nawet największych ciężarów.

Środek ciężkości: niewidzialny punkt, który decyduje o bezpieczeństwie

Kluczowym pojęciem w kontekście stabilności jest środek ciężkości. To hipotetyczny punkt, w którym skupiona jest cała masa obiektu. W przypadku dźwigu, a właściwie całego układu (dźwig + przeciwwaga + ładunek), kluczowe jest, aby wypadkowy środek ciężkości zawsze znajdował się w obrębie tak zwanej podstawy podparcia. Dla dźwigów mobilnych, podstawę tę tworzy prostokąt wyznaczony przez rozstawione podpory (łapy), natomiast w przypadku dźwigów wieżowych jest to solidny fundament, na którym posadowiona jest cała konstrukcja.

Utrzymanie wypadkowego środka ciężkości w tych granicach jest absolutnie fundamentalne. Jeśli ten punkt przesunie się poza obszar podstawy podparcia na przykład z powodu zbyt ciężkiego ładunku, zbyt dużego wysięgu lub niestabilnego podłoża dźwig nieuchronnie straci równowagę i dojdzie do wywrotki. Dlatego operatorzy i inżynierowie tak skrupulatnie dbają o monitorowanie tego parametru podczas każdej operacji.

Przeciwwaga: cichy bohater w walce z grawitacją

Jeśli środek ciężkości jest niewidzialnym punktem, to przeciwwaga jest jego widzialnym sprzymierzeńcem. Działa ona na zasadzie dźwigni, równoważąc ciężar podnoszonego ładunku i samego wysięgnika. Przeciwwagi, wykonane zazwyczaj z ciężkich betonowych bloków, są montowane z tyłu dźwigu, po przeciwnej stronie niż wysięgnik z ładunkiem. Ich masa jest precyzyjnie obliczana i dobierana w zależności od konfiguracji dźwigu, długości wysięgnika oraz maksymalnego udźwigu, jaki ma być osiągnięty. To właśnie dzięki odpowiednio dobranej przeciwwadze, moment siły generowany przez nią równoważy moment siły ładunku, utrzymując dźwig w pionie.

Istnieją pewne różnice w systemach balastowania:

• Dźwigi wieżowe: Przeciwwaga jest stałym elementem konstrukcji, jej masa jest dokładnie określona i montowana na stałe lub w dużych, stałych modułach.

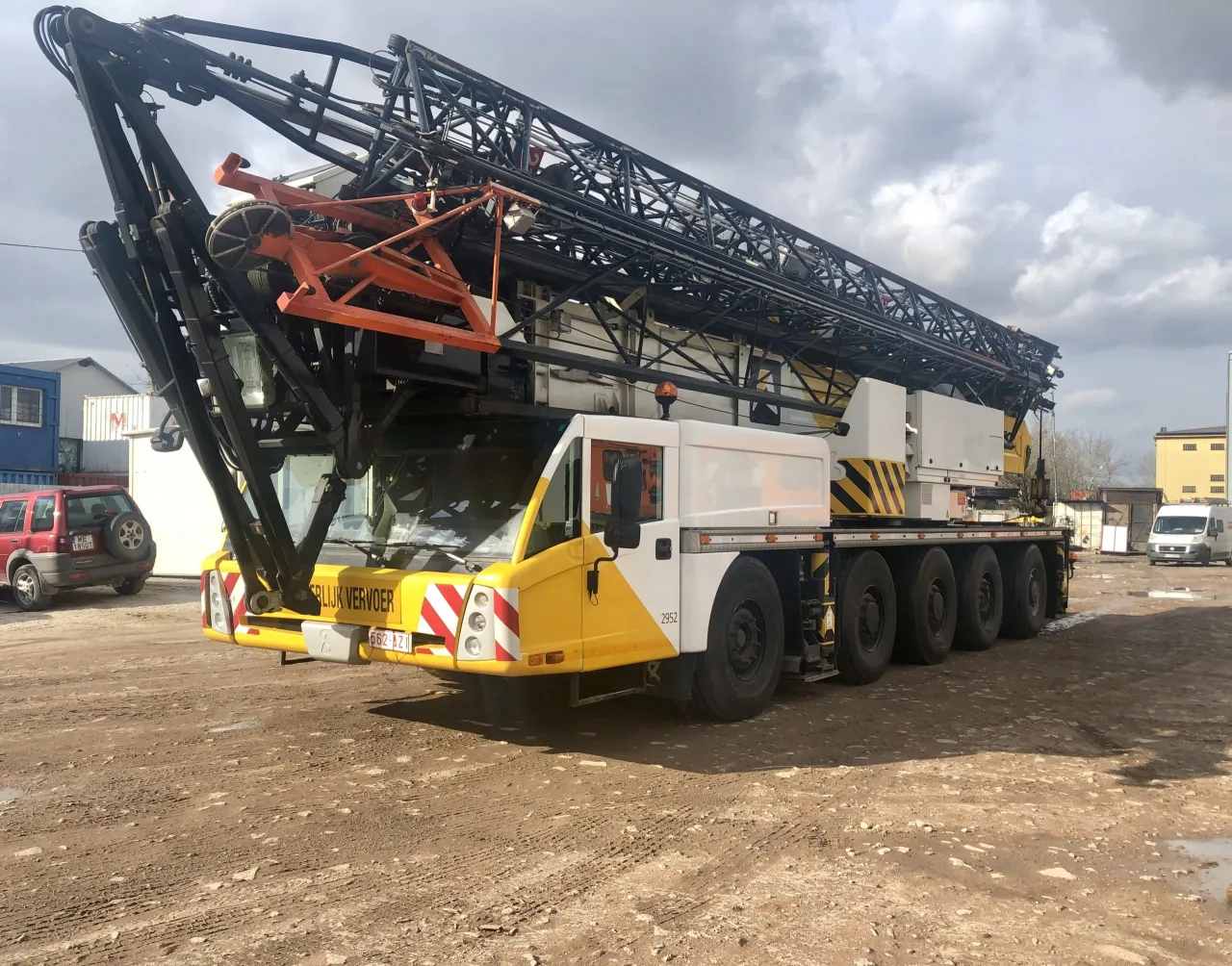

• Dźwigi mobilne: Przeciwwagi są często modułowe. Oznacza to, że operatorzy mogą dodawać lub usuwać poszczególne bloki balastu, aby dostosować całkowitą masę przeciwwagi do konkretnego zadania i podnoszonego ciężaru. Dzięki temu dźwig jest bardziej elastyczny w różnych warunkach pracy.

Fundamenty i podpory: niewidzialna siła stabilizująca dźwig

Nawet najlepiej zbalansowany dźwig potrzebuje solidnej podstawy. W przypadku dźwigów wieżowych, kluczową rolę odgrywają fundamenty. Muszą być one zaprojektowane i wykonane tak, aby wytrzymać ogromne obciążenia pionowe i momenty obrotowe generowane przez pracujący dźwig, przenosząc je bezpiecznie na grunt. To potężne, często głębokie konstrukcje betonowe, które zapewniają stabilność całej maszynie.

Dla dźwigów mobilnych, funkcję fundamentu pełnią wysuwane podpory (łapy). Przed rozpoczęciem pracy operatorzy rozstawiają je, aby znacząco zwiększyć powierzchnię podparcia dźwigu i zapewnić stabilne, wypoziomowane oparcie na gruncie. Niezwykle ważne jest, aby podłoże pod tymi podporami było odpowiednio przygotowane i miało wymaganą nośność. Jak często widziałem na budowach, zaniedbanie tego aspektu, czyli brak odpowiedniego utwardzenia czy zastosowania podkładów rozkładających nacisk, jest jedną z najczęstszych przyczyn wypadków. Zapadnięcie się podpory pod ciężarem może mieć katastrofalne skutki, dlatego to właśnie nośność podłoża jest jednym z krytycznych elementów bezpieczeństwa.

Nowoczesne technologie: jak komputery chronią dźwigi przed upadkiem

Współczesne dźwigi to nie tylko stal i hydraulika, ale także zaawansowane systemy komputerowe, które w czasie rzeczywistym monitorują ich stabilność. Mówimy tu o systemach takich jak LMI (Load Moment Indicator) lub SLI (Safe Load Indicator). To swego rodzaju "mózg" dźwigu, który nieustannie czuwa nad bezpieczeństwem operacji.

Systemy te śledzą szereg kluczowych parametrów, aby zapobiec przeciążeniu i utracie stabilności. Oto ich główne funkcje:

• Monitorowanie parametrów: Śledzą kąt nachylenia wysięgnika, jego długość, promień roboczy (odległość od osi obrotu do haka) oraz masę podnoszonego ładunku.
• Ostrzeganie operatora: W przypadku zbliżania się do granicy bezpiecznego udźwigu, system najpierw ostrzega operatora sygnałami dźwiękowymi i wizualnymi, dając mu czas na korektę.
• Automatyczne blokowanie: Jeśli operator zignoruje ostrzeżenia lub sytuacja stanie się krytyczna, system może automatycznie zablokować ruchy dźwigu, które mogłyby doprowadzić do przeciążenia. Na przykład, uniemożliwi dalsze wysuwanie wysięgnika, opuszczanie go lub podnoszenie ładunku, jeśli przekroczone zostaną dopuszczalne parametry.

Dzięki tym technologiom ryzyko wypadków spowodowanych błędem ludzkim jest znacząco minimalizowane, co świadczy o tym, jak daleko zaszła inżynieria w zapewnianiu bezpieczeństwa na budowach.

Wypadki z udziałem dźwigów: najczęstsze przyczyny katastrof

Mimo zaawansowanej technologii i rygorystycznych procedur, wypadki z udziałem dźwigów niestety wciąż się zdarzają. Analizy Państwowej Inspekcji Pracy oraz Głównego Urzędu Nadzoru Budowlanego w Polsce jasno wskazują na najczęstsze przyczyny tych katastrof. Z mojego doświadczenia mogę potwierdzić, że większość z nich wynika z zaniedbań lub błędów, których można by uniknąć:

• Błąd ludzki: To najczęstsza przyczyna. Obejmuje przeciążenie dźwigu (podniesienie ładunku cięższego niż dopuszczalny), nieprawidłową obsługę maszyny, ignorowanie procedur bezpieczeństwa czy brak odpowiednich kwalifikacji operatora. Często zdarza się, że operatorzy próbują "na siłę" wykonać zadanie, nie biorąc pod uwagę ograniczeń maszyny.
• Niewłaściwe przygotowanie podłoża: Jak już wspominałem, to krytyczny element. Jeśli podłoże pod podporami dźwigu jest zbyt miękkie, nierówne lub nieodpowiednio utwardzone, może dojść do zapadnięcia się podpory, co natychmiast prowadzi do utraty stabilności i wywrotki.
• Niesprzyjające warunki atmosferyczne: Gwałtowne i silne porywy wiatru, przekraczające dopuszczalne normy dla pracy dźwigu, mogą spowodować utratę kontroli nad ładunkiem, a nawet przewrócenie całej maszyny. W takich warunkach praca dźwigu powinna zostać wstrzymana.
• Wady techniczne lub zaniedbania w konserwacji: Chociaż rzadsze dzięki rygorystycznym przeglądom, awarie mechaniczne, pęknięcia konstrukcji czy usterki systemów hydraulicznych mogą również prowadzić do wypadków. W Polsce każdy dźwig musi przechodzić regularne przeglądy i odbiory przez Urząd Dozoru Technicznego (UDT), co ma na celu minimalizowanie ryzyka awarii i zapewnienie, że maszyna jest w pełni sprawna.

Przeczytaj również: Jak zostać operatorem koparki? Wymagania, kurs, zarobki poradnik

Podsumowanie: proste zasady fizyki, które pozwalają budować do nieba

Jak widać, stabilność dźwigu, choć na pierwszy rzut oka wydaje się cudem inżynierii, opiera się na prostych, ale niezwykle precyzyjnie stosowanych zasadach fizyki. To połączenie zrozumienia momentów sił, skrupulatnego zarządzania środkiem ciężkości, efektywnego wykorzystania przeciwwagi oraz solidnej podstawy podparcia, wspartej nowoczesnymi systemami bezpieczeństwa, pozwala tym potężnym maszynom bezpiecznie wznosić konstrukcje i przenosić ogromne ciężary. To właśnie ta synergia wiedzy, technologii i bezwzględnego przestrzegania zasad bezpieczeństwa sprawia, że dźwigi mogą bezpiecznie pracować, pomagając nam budować do nieba.
