Prawidłowe zbrojenie ławy 40x60: Klucz do trwałego domu

Prawidłowe zbrojenie ławy fundamentowej o wymiarach 40x60 cm to absolutna podstawa stabilności i bezpieczeństwa każdego budynku. Jego poprawne wykonanie jest kluczowe, ponieważ to właśnie zbrojenie, współpracując z betonem, przejmuje siły rozciągające, chroniąc konstrukcję przed pęknięciami i osiadaniem. Jako ekspert, zawsze podkreślam, że to inwestycja, która procentuje przez dziesięciolecia.

Solidne zbrojenie ławy 40x60: klucz do stabilności i bezpieczeństwa domu

Zbrojenie jest fundamentalnym elementem w konstrukcji żelbetowej ławy fundamentowej. Beton, choć wytrzymały na ściskanie, ma ograniczoną odporność na rozciąganie. I tu właśnie wkracza stal. To ona, dzięki swojej wysokiej wytrzymałości na rozciąganie, przejmuje te siły, które mogłyby doprowadzić do pęknięć i zniszczenia konstrukcji. Prawidłowo wykonane zbrojenie ławy 40x60 cm działa jak szkielet, który chroni budynek przed nierównomiernym osiadaniem, powstawaniem rys i pęknięć na ścianach, a także przed innymi uszkodzeniami konstrukcyjnymi, które mogłyby zagrozić stabilności całego domu. Moim zdaniem, to jeden z tych etapów budowy, na którym nie można sobie pozwolić na kompromisy.

Skutki błędów na etapie fundamentowania: czego chcesz uniknąć?

Błędy wykonawcze w zbrojeniu ławy fundamentowej to niestety plaga, której konsekwencje są niezwykle poważne i często objawiają się dopiero po latach. Najpoważniejsze z nich to pękanie ścian nośnych i działowych, co nie tylko szpeci estetykę, ale przede wszystkim świadczy o problemach konstrukcyjnych. Może dojść również do nierównomiernego osiadania budynku, co prowadzi do deformacji całej konstrukcji. Zbyt mała otulina betonowa lub jej brak skutkuje korozją zbrojenia, co w efekcie prowadzi do utraty nośności konstrukcji. Pamiętajmy, że błędy popełnione na tym etapie są niezwykle trudne i kosztowne do naprawienia, a w skrajnych przypadkach mogą nawet wymagać rozbiórki części budynku. Lepiej zapobiegać niż leczyć, zwłaszcza w fundamentach.

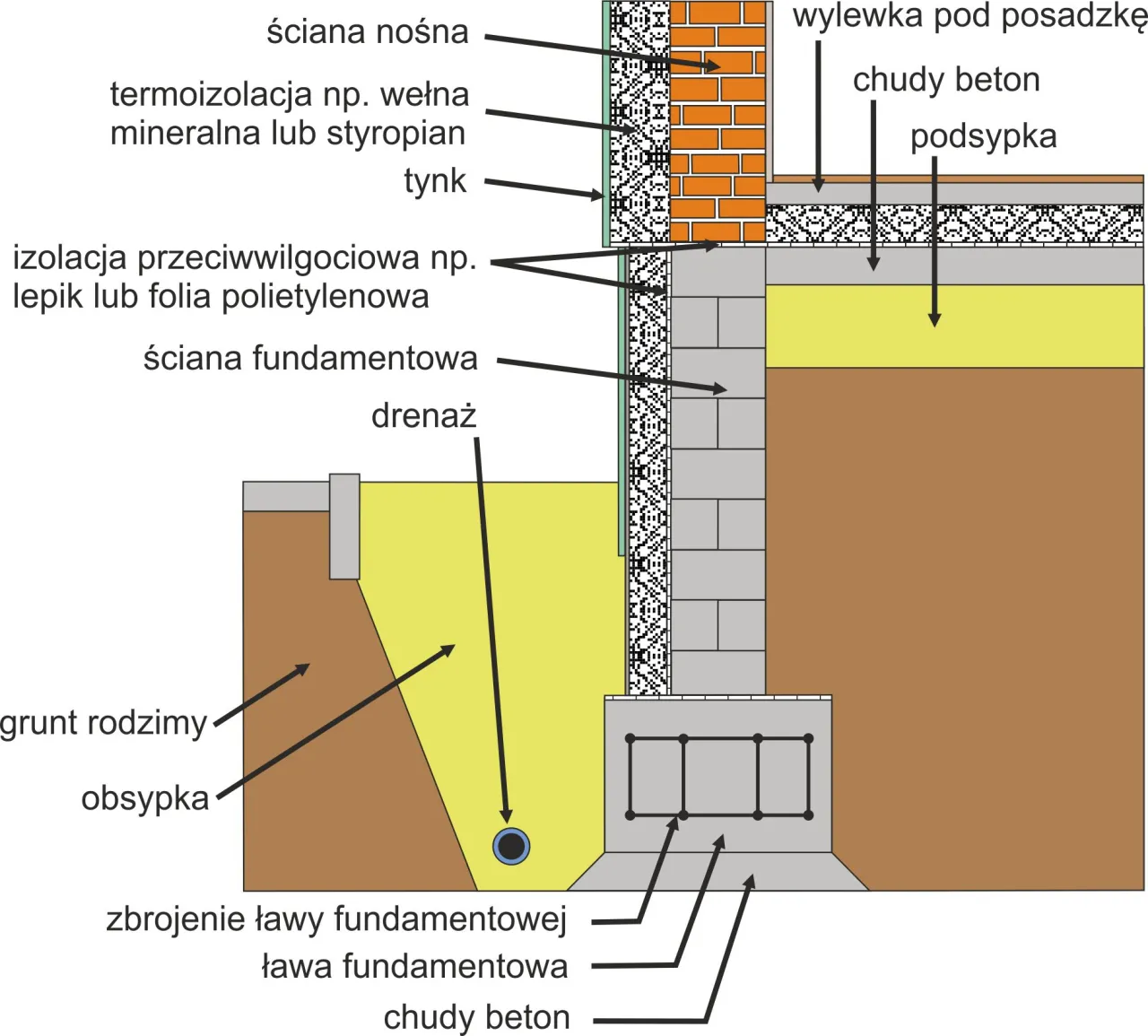

Ława 40x60 cm: popularny wybór w budownictwie jednorodzinnym

Ława fundamentowa o wymiarach 40x60 cm (wysokość x szerokość) to bardzo często wybierane rozwiązanie w budownictwie jednorodzinnym w Polsce. Dlaczego? Ponieważ jest to wymiar, który zazwyczaj zapewnia odpowiednią nośność dla typowych obciążeń występujących w domach jednorodzinnych, zarówno parterowych, jak i z poddaszem użytkowym. Jej uniwersalność, w połączeniu z odpowiednim zbrojeniem, sprawia, że jest to ekonomiczne i efektywne rozwiązanie dla większości gruntów i projektów. Oczywiście, zawsze należy to zweryfikować z projektem konstrukcyjnym, ale z mojego doświadczenia wynika, że te wymiary są bardzo popularne i dobrze się sprawdzają.

Niezbędne elementy zbrojenia ławy: co musisz wiedzieć?

Zbrojenie ławy fundamentowej to nie tylko kilka prętów. To precyzyjny system, w którym każdy element ma swoje zadanie. Aby zapewnić trwałość i bezpieczeństwo, musimy zadbać o odpowiedni dobór i prawidłowe ułożenie każdego z nich.

Stal główna (podłużna): jaka klasa i średnica prętów jest optymalna?

Dla ławy fundamentowej o wymiarach 40x60 cm, zbrojenie główne, czyli podłużne, odgrywa kluczową rolę w przenoszeniu sił rozciągających. Zazwyczaj stosuje się 4 pręty żebrowane. Moje doświadczenie i polskie standardy wskazują, że rekomendowana średnica to 12 mm. Pręty te powinny być wykonane ze stali klasy A-III (np. B500B). Jest to stal żebrowana, co oznacza, że ma specjalne wypustki na powierzchni, które znacząco zwiększają jej przyczepność do betonu. Ta wysoka przyczepność jest absolutnie kluczowa dla prawidłowej współpracy stali z betonem, zapewniając, że oba materiały pracują jako jeden, jednolity element żelbetowy.

Strzemiona (zbrojenie poprzeczne): rola, średnica i prawidłowy kształt

Strzemiona, czyli zbrojenie poprzeczne, pełnią dwie bardzo ważne funkcje w ławie fundamentowej. Po pierwsze, zapobiegają ścinaniu, wzmacniając beton w miejscach, gdzie występują siły ścinające. Po drugie, i to jest równie ważne, utrzymują pręty główne w odpowiednim rozstawie, tworząc stabilny "kosz" zbrojeniowy. Dla ławy 40x60 cm, zalecana średnica prętów na strzemiona to 6 mm lub 8 mm (pręty gładkie lub żebrowane). Standardowy rozstaw strzemion w domach jednorodzinnych wynosi od 30 do 50 cm. Pamiętajmy jednak, że w miejscach newralgicznych, takich jak narożniki czy połączenia ław, zaleca się zagęszczenie rozstawu, aby wzmocnić te obszary. Prawidłowy kształt strzemion dla ławy 40x60 cm powinien tworzyć "kosz" zbrojeniowy o wymiarach pozwalających na zachowanie wymaganej otuliny. Przykładowo, strzemiona mogą mieć wymiary około 30x50 cm, co przy szerokości ławy 60 cm i wysokości 40 cm, zapewni po 5 cm otuliny z każdej strony.

Akcesoria, o których nie można zapomnieć: drut wiązałkowy i podkładki dystansowe

W procesie zbrojenia detale mają ogromne znaczenie. Drut wiązałkowy, choć nie jest elementem konstrukcyjnym, jest niezbędny do tymczasowego łączenia prętów głównych ze strzemionami. Zapewnia stabilność "kosza" zbrojeniowego podczas transportu i montażu w wykopie, a także w trakcie betonowania. Bez niego zbrojenie mogłoby się przesunąć. Równie ważne, jeśli nie ważniejsze, są podkładki dystansowe. Mogą być wykonane z plastiku lub betonu. Ich rola jest absolutnie kluczowa: zapewniają prawidłową grubość otuliny betonowej. Podkładki podkłada się pod zbrojenie oraz mocuje na bokach, aby stal nie stykała się bezpośrednio z gruntem ani szalunkiem. To właśnie one chronią stal przed korozją, która jest największym wrogiem zbrojenia i całej konstrukcji.

Jak wykonać zbrojenie ławy 40x60: praktyczny przewodnik

Przejdźmy teraz do konkretów. Wykonanie zbrojenia to proces, który wymaga precyzji, uwagi i ścisłego przestrzegania zasad. Oto kroki, które moim zdaniem są kluczowe.

Krok 1: Analiza projektu konstrukcyjnego Twoja mapa drogowa

Zawsze powtarzam: projekt budowlany to Twoja biblia. Zanim w ogóle pomyślisz o gięciu prętów, musisz dokładnie przeanalizować projekt konstrukcyjny. To w nim znajdziesz wszystkie niezbędne informacje: średnice prętów, ich klasę, rozstaw strzemion, długości zakładów, a także szczegółowe detale dotyczące zbrojenia narożników i połączeń ław. Wszelkie prace muszą być z nim zgodne, a projektant opiera się na normach, takich jak PN-EN 1992-1-1 (Eurokod 2). Nie ma miejsca na improwizację każda zmiana bez zgody projektanta to ryzyko i potencjalne problemy w przyszłości.

Krok 2: Przygotowanie podłoża warstwa "chudego betonu" jako idealny start

Przygotowanie podłoża to fundament pod fundament. Przed ułożeniem zbrojenia niezbędne jest wykonanie warstwy "chudego betonu", zazwyczaj klasy C8/10 (dawniej B10). Ta warstwa ma kilka kluczowych funkcji. Po pierwsze, stabilizuje podłoże w wykopie, tworząc równą i twardą powierzchnię. Po drugie, zapobiega mieszaniu się betonu konstrukcyjnego z gruntem, co mogłoby osłabić jego właściwości. Po trzecie, i to jest bardzo ważne z perspektywy zbrojenia, ułatwia precyzyjne ułożenie zbrojenia na dystansach, zapewniając wymaganą otulinę od spodu. Bez "chudziaka" trudno byłoby utrzymać zbrojenie w odpowiedniej pozycji i czystości.

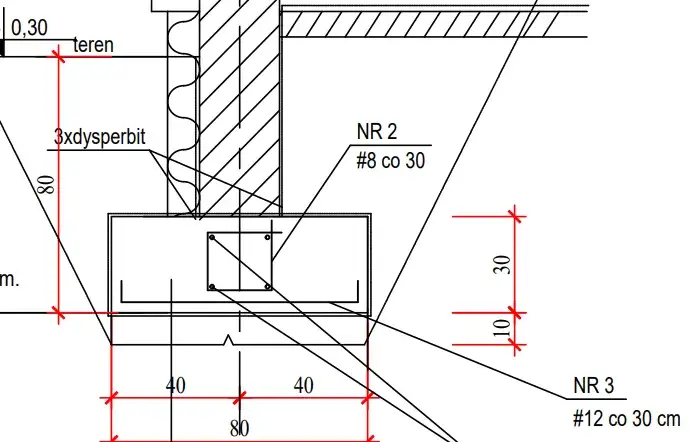

Krok 3: Wykonanie szkieletu zbrojeniowego jak poprawnie wiązać pręty i strzemiona?

Montaż "kosza" zbrojeniowego dla ławy 40x60 cm to precyzyjna praca. Zacznij od rozłożenia 4 prętów głównych dwóch na dole i dwóch na górze. Następnie, w regularnych odstępach (zgodnie z projektem, np. co 30-50 cm), wiąż strzemiona z prętami głównymi za pomocą drutu wiązałkowego. Pamiętaj, aby strzemiona były ułożone w taki sposób, by tworzyły stabilny szkielet o wymiarach około 30x50 cm, co zapewni wymaganą otulinę. Wiązanie powinno być mocne, ale nie zaciśnięte na tyle, by uszkodzić pręty. Zwróć uwagę na czystość stali musi być ona wolna od oleju, luźnej rdzy, ziemi czy innych zanieczyszczeń, które mogłyby osłabić przyczepność betonu. To jest kluczowe dla trwałości połączenia.

Krok 4: Kluczowa rola otuliny jak zapewnić 5 cm ochrony przed korozją?

Otulina betonowa to tarcza ochronna dla stali. Bez niej zbrojenie jest bezbronne. Wyjaśnijmy sobie jedno: minimalna grubość otuliny dla ław fundamentowych, które mają kontakt z gruntem, powinna wynosić 50 mm (5 cm). I to z każdej strony od dołu, z boków i od góry. Dlaczego? Ponieważ otulina chroni stal przed wilgocią, agresywnymi substancjami z gruntu i zmianami temperatury, które prowadzą do korozji. Aby zapewnić tę grubość, niezbędne są podkładki dystansowe. Układamy je pod zbrojeniem, ale także mocujemy do prętów bocznych, aby cały "kosz" był równomiernie oddalony od krawędzi wykopu i szalunku. To małe elementy, ale ich rola jest nie do przecenienia.

Krok 5: Precyzyjne umieszczenie szkieletu w wykopie na dystansach

Gdy "kosz" zbrojeniowy jest już gotowy, musimy go precyzyjnie umieścić w wykopie. To nie jest proste zadanie, zwłaszcza w przypadku długich ław. Szkielet należy ułożyć na warstwie chudego betonu, opierając go na wspomnianych podkładkach dystansowych. Kluczowe jest zapewnienie jego stabilności. Upewnij się, że zbrojenie jest równo rozłożone i nie ma tendencji do przesuwania się. Niestety, często widuję, jak zbrojenie jest niedbale wrzucane do wykopu, co prowadzi do jego przesunięcia podczas betonowania. A to oznacza, że otulina nie będzie zachowana, a całe zbrojenie nie będzie pracować tak, jak zaprojektowano. Kontrola przed zalaniem betonem jest tu absolutnie niezbędna.

Krytyczne detale zbrojenia: unikaj najczęstszych błędów

Diabeł tkwi w szczegółach, a w zbrojeniu fundamentów to powiedzenie nabiera szczególnego znaczenia. Niewłaściwe wykonanie krytycznych detali może zniweczyć całą pracę.

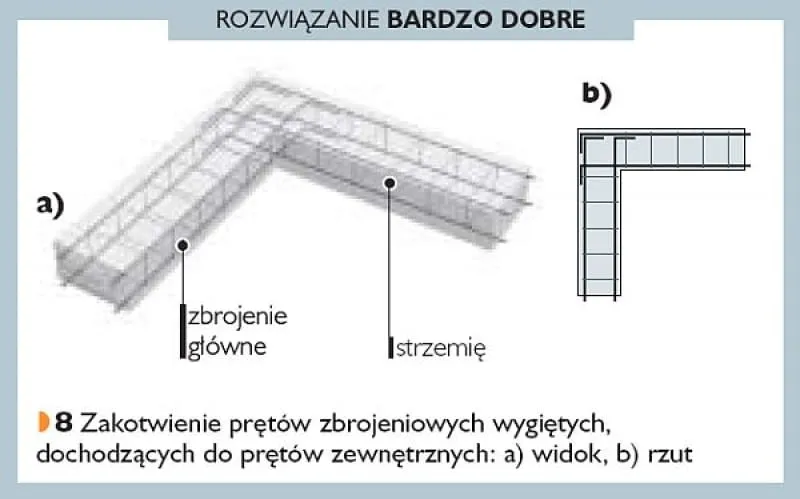

Zbrojenie narożników: jak zapewnić ciągłość konstrukcji za pomocą prętów "L"?

Narożniki ławy fundamentowej to miejsca, gdzie koncentrują się największe naprężenia. Dlatego ich prawidłowe zbrojenie jest absolutnie krytyczne. Nigdy, przenigdy nie wolno kończyć prętów głównych w osi narożnika! To jeden z najpoważniejszych błędów. Aby zapewnić ciągłość zbrojenia i odpowiednią wytrzymałość, należy zastosować dodatkowe, wygięte pręty w kształcie litery "L". Te pręty powinny być umieszczone zarówno w dolnej, jak i górnej strefie zbrojenia. Ich ramiona powinny mieć długość równą długości zakładu (czyli około 60-70 cm dla prętów 12 mm). Ich zadaniem jest "spięcie" narożnika, umożliwiając prawidłowe przenoszenie sił i zapobiegając pęknięciom w tych newralgicznych punktach.

Połączenia ław pod ścianami wewnętrznymi: schemat prawidłowego wykonania

Podobnie jak w narożnikach, także w miejscach styku ław, na przykład pod ścianami wewnętrznymi, musimy zapewnić ciągłość zbrojenia. To nie może być po prostu miejsce, gdzie kończą się jedne pręty, a zaczynają inne. W tych punktach również należy stosować rozwiązania zapewniające odpowiednie zakłady i wzmocnienia, często podobne do tych stosowanych w narożnikach, aby siły mogły być płynnie przenoszone między poszczególnymi elementami ławy. Projekt konstrukcyjny powinien szczegółowo określać te połączenia, ale ogólna zasada to ciągłość i odpowiednie zakotwienie prętów.

Łączenie prętów na długości: jak i gdzie stosować prawidłowy zakład?

Standardowa długość prętów zbrojeniowych to 12 metrów. W przypadku dłuższych ław musimy łączyć pręty podłużne na długości. Robi się to metodą "na zakładkę". Polega to na tym, że dwa pręty nachodzą na siebie na pewnej długości i są ze sobą wiązane. Minimalna długość zakładu jest kluczowa dla zapewnienia ciągłości pracy zbrojenia, czyli możliwości przenoszenia sił między jednym a drugim prętem. Dla prętów o średnicy 12 mm, minimalna długość zakładu powinna wynosić około 60-70 cm. Zbyt krótki zakład to błąd, który osłabia całą konstrukcję. Ważne jest również, aby zakłady nie znajdowały się w miejscach o największych naprężeniach (np. w środku przęsła ławy), ale były rozłożone w sposób przemyślany i zgodny z projektem.

Odbiór zbrojenia ławy: lista kontrolna dla inwestora

Zanim beton zaleje zbrojenie, konieczny jest dokładny odbiór. Jako inwestor lub kierownik budowy, możesz skorzystać z tej listy kontrolnej, aby upewnić się, że wszystko zostało wykonane prawidłowo:

• Sprawdź średnice prętów i klasę stali pod kątem zgodności z projektem. Upewnij się, że zastosowano pręty 12 mm klasy A-III (B500B) dla zbrojenia głównego.
• Zweryfikuj rozstaw strzemion. Upewnij się, że nie są zbyt rzadko rozmieszczone (max. 30-50 cm), a w narożnikach i połączeniach ław są zagęszczone.
• Zmierz grubość otuliny betonowej z każdej strony (góra, dół, boki). Minimalne 5 cm musi być zachowane sprawdź to dokładnie, używając miarki i upewniając się, że podkładki dystansowe są prawidłowo rozmieszczone.
• Skontroluj prawidłowe wykonanie zbrojenia narożników i połączeń ław. Poszukaj prętów "L" o odpowiedniej długości ramion (ok. 60-70 cm) i upewnij się, że zapewniają one ciągłość zbrojenia.
• Sprawdź stabilność całego szkieletu zbrojeniowego w wykopie. Upewnij się, że jest on sztywny i nie ma ryzyka jego przesunięcia podczas betonowania.
• Upewnij się, że stal jest czysta i wolna od zanieczyszczeń, takich jak olej, luźna rdza czy ziemia, które mogłyby osłabić przyczepność betonu.

Przeczytaj również: Fundament pod ogrodzenie: Zbrojenie bez błędów? Sprawdź, jak!

Pułapki i mity: czego unikać przy zbrojeniu fundamentów?

W budownictwie krąży wiele mitów i "sprawdzonych" metod, które w rzeczywistości są poważnymi błędami. Oto najczęstsze pułapki, których należy bezwzględnie unikać:

1. Stosowanie gruzu lub kamieni jako podkładek dystansowych: To niestety częsta praktyka na niektórych budowach, ale jest to poważny błąd. Gruz czy kamienie nie zapewniają jednolitej i trwałej otuliny betonowej. Są nieregularne, mogą się kruszyć, a co najważniejsze, nie gwarantują stałego dystansu między zbrojeniem a gruntem. W efekcie stal jest narażona na bezpośredni kontakt z wilgocią i agresywnymi substancjami z gruntu, co prowadzi do jej korozji i osłabienia całej konstrukcji. Zawsze używaj profesjonalnych podkładek dystansowych.
2. Ignorowanie dodatkowego zbrojenia w narożnikach: Jak już wspomniałem, narożniki to miejsca, gdzie występują największe naprężenia. Pominięcie dodatkowych prętów "L" w tych miejscach jest krytycznym błędem. Brak ciągłości zbrojenia w narożnikach sprawia, że ława jest tam osłabiona i podatna na pęknięcia. To jak próba zbudowania domu bez solidnych narożników po prostu się nie uda.
3. Zbyt mały zakład prętów podłużnych lub jego brak: Łączenie prętów "na styk" lub na zbyt krótkiej zakładce to prosta droga do katastrofy. Brak odpowiednio długiego zakładu (min. 60-70 cm dla prętów 12 mm) uniemożliwia prawidłowe przenoszenie sił rozciągających między łączonymi prętami. W praktyce oznacza to, że zbrojenie w tym miejscu nie pracuje jako ciągły element, co zmniejsza nośność całej ławy i prowadzi do jej osłabienia.
4. Układanie zbrojenia bezpośrednio na gruncie: To jeden z najpoważniejszych błędów. Układanie zbrojenia bezpośrednio na gruncie, bez warstwy chudego betonu i podkładek dystansowych, prowadzi do całkowitego braku otuliny betonowej od spodu. Stal jest wtedy bezpośrednio narażona na działanie wilgoci i agresywnych substancji z gruntu, co błyskawicznie prowadzi do korozji. Dodatkowo, zbrojenie ulega zanieczyszczeniu ziemią, co drastycznie zmniejsza przyczepność betonu. Cała konstrukcja traci swoją wytrzymałość i trwałość.
