Gniazdko w elewacji? Montaż w styropianie bez mostków i awarii!

Ten artykuł to praktyczny poradnik krok po kroku, który wyjaśni, jak prawidłowo i bezpiecznie zamontować gniazdko elektryczne w ścianie ocieplonej styropianem. Dowiesz się, jak uniknąć typowych problemów, takich jak niestabilność, mostki termiczne i nieszczelność, gwarantując trwałą i bezpieczną instalację zewnętrzną.

Miękki styropian a stabilność: Zrozumienie głównego problemu

Jednym z najczęstszych błędów, jakie widuję na budowach, jest próba mocowania gniazdka elektrycznego bezpośrednio do warstwy styropianu. Muszę to jasno powiedzieć: styropian jest materiałem zbyt miękkim i niestabilnym, aby stanowić solidną podstawę dla jakiegokolwiek osprzętu elektrycznego. Próba takiego montażu to proszenie się o kłopoty. Gniazdko zamocowane w ten sposób będzie się chwiać, a podczas codziennego użytkowania wpinania i wypinania wtyczek bardzo szybko ulegnie wyrwaniu z elewacji. To nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa. Dlatego kluczową zasadą jest to, że puszka instalacyjna musi być zawsze zakotwiczona w stabilnym murze konstrukcyjnym budynku, a nie w samej izolacji.

Mostek termiczny, czyli cichy złodziej ciepła w Twoim domu

Kolejnym poważnym problemem, który często jest ignorowany przy montażu gniazdek w elewacji, jest powstawanie mostków termicznych. Mostek termiczny to miejsce w przegrodzie budowlanej (w tym przypadku w ścianie), gdzie ciągłość izolacji termicznej jest przerwana lub osłabiona. Jeśli puszka zostanie zamontowana bez odpowiednich rozwiązań izolacyjnych, zimne powietrze z zewnątrz może przenikać przez nią do wnętrza budynku. Skutkuje to nie tylko znaczną utratą ciepła i wyższymi rachunkami za ogrzewanie, ale także może prowadzić do zawilgocenia ściany wokół gniazdka. Wilgoć z kolei sprzyja rozwojowi pleśni i grzybów, co jest szkodliwe dla zdrowia i niszczy konstrukcję.

Wilgoć i bezpieczeństwo: Czym grozi nieszczelna instalacja zewnętrzna?

Instalacja elektryczna na zewnątrz budynku jest szczególnie narażona na działanie czynników atmosferycznych, przede wszystkim wilgoci. Nieszczelne gniazdko lub nieprawidłowo zabezpieczone przejścia kablowe to prosta droga do poważnych zagrożeń. Woda, która dostanie się do instalacji, może spowodować zwarcie, uszkodzenie przewodów, a w najgorszym przypadku porażenie prądem użytkownika. Dlatego tak ważne jest, aby każde zewnętrzne gniazdko miało odpowiednią klasę szczelności (IP) i było zamontowane w sposób, który gwarantuje pełną ochronę przed wnikaniem wody i pyłu. Bezpieczeństwo jest tutaj absolutnym priorytetem i nie ma miejsca na kompromisy.

Przygotuj się na montaż: niezbędne narzędzia i materiały

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie przygotowanie to połowa sukcesu i gwarancja, że montaż przebiegnie sprawnie i bezpiecznie.

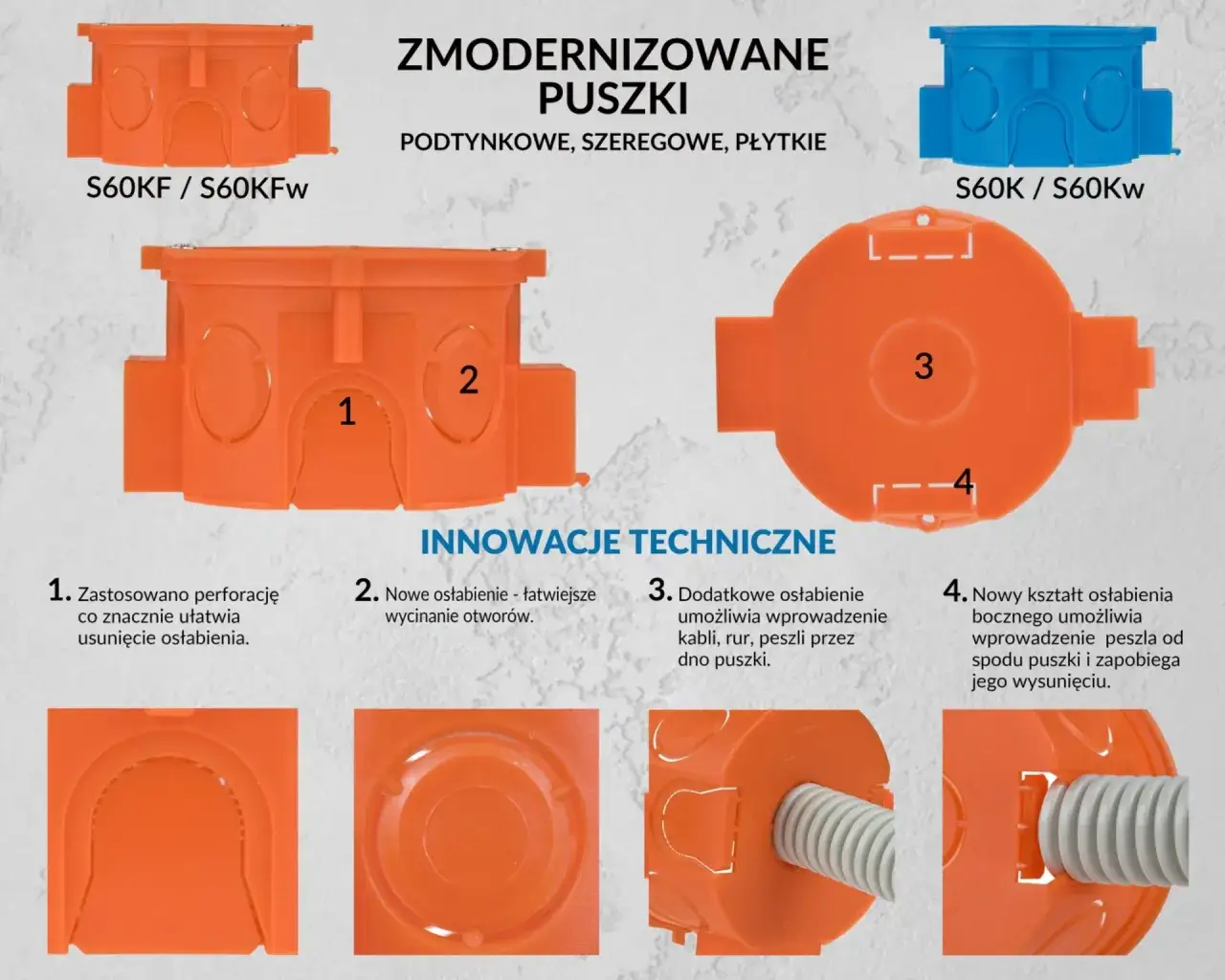

Wybór puszki instalacyjnej: Klucz do sukcesu

Wybór odpowiedniej puszki instalacyjnej to absolutna podstawa. To ona będzie stanowić stabilną bazę dla gniazdka i zapewni ochronę przed czynnikami zewnętrznymi. Na rynku dostępnych jest kilka rodzajów, które są przystosowane do montażu w ociepleniu.

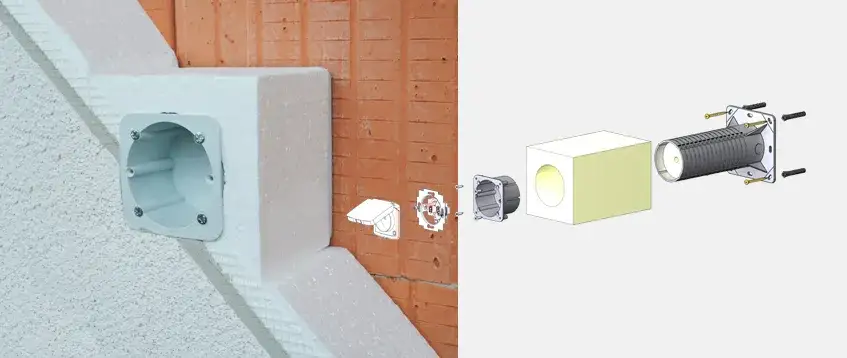

Puszki dedykowane do ociepleń: Kiedy warto je stosować?

Puszki dedykowane do systemów ociepleń to specjalistyczne rozwiązania, które zostały zaprojektowane z myślą o montażu w warstwie izolacji termicznej. Charakteryzują się zazwyczaj wydłużoną konstrukcją i często posiadają dodatkowe elementy uszczelniające i izolujące. Ich główną zaletą jest to, że minimalizują ryzyko powstawania mostków termicznych i zapewniają stabilne mocowanie osprzętu, przechodząc przez warstwę styropianu i kotwiąc się w murze.

Puszki teleskopowe: Idealne dopasowanie do grubości styropianu

Puszki teleskopowe to prawdziwy game changer, jeśli chodzi o precyzyjne dopasowanie do grubości ocieplenia. Ich konstrukcja umożliwia płynną regulację głębokości osadzenia, co pozwala idealnie dopasować je do grubości styropianu od 80 mm do nawet 200 mm i więcej. Dzięki temu nie ma ryzyka, że puszka będzie wystawać lub będzie zbyt głęboko osadzona, co mogłoby prowadzić do problemów z estetyką lub, co gorsza, do powstawania mostków termicznych.

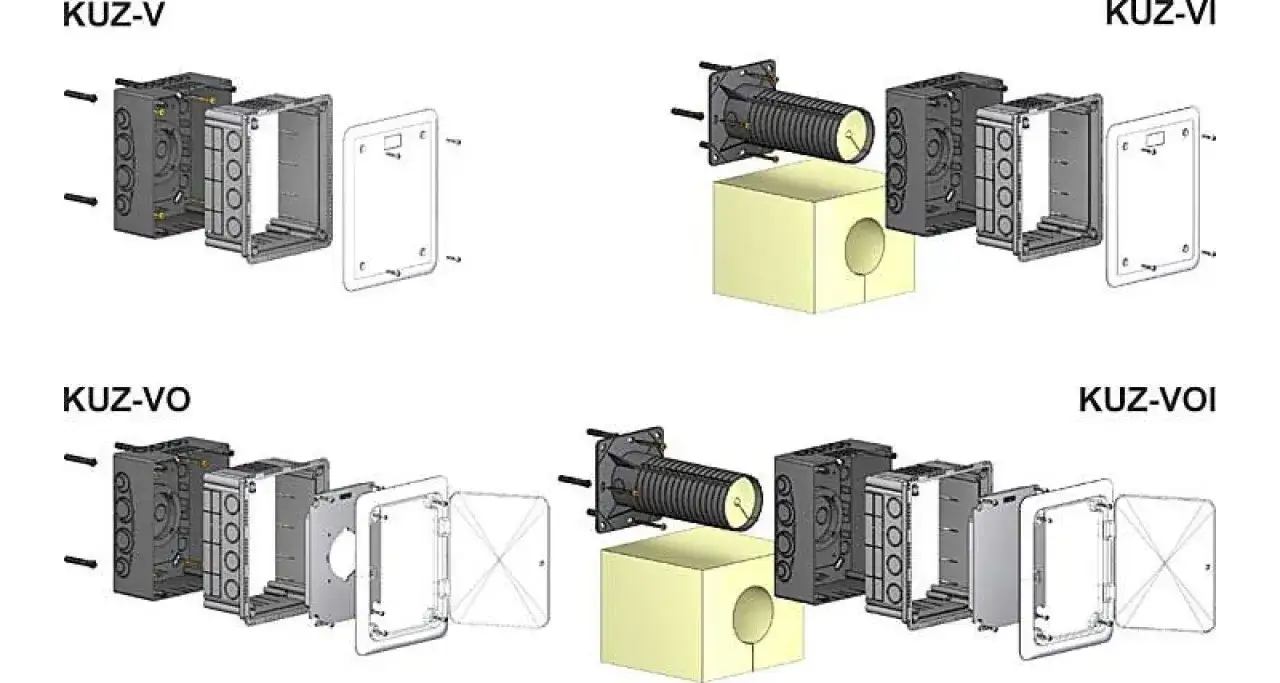

Płyty i platformy montażowe: Rozwiązanie dla najbardziej wymagających

Jeśli zależy Ci na maksymalnej stabilności, zwłaszcza w przypadku cięższego osprzętu lub w miejscach, gdzie gniazdko będzie intensywnie użytkowane, płyty i platformy montażowe są najlepszym wyborem. Montuje się je bezpośrednio do muru konstrukcyjnego budynku, zanim jeszcze zostanie położony styropian. Dopiero do nich przykręca się osprzęt elektryczny. To rozwiązanie zapewnia niezrównaną stabilność i nośność, eliminując praktycznie do zera ryzyko wyrwania gniazdka.

System mocowania: Kołki, kotwy czy specjalne wkręty?

• Długie kołki rozporowe: Są to podstawowe elementy mocujące, które służą do przewiercenia się przez warstwę styropianu i zakotwiczenia puszki bezpośrednio w murze konstrukcyjnym. Ważne, aby dobrać odpowiednią długość kołka do grubości izolacji i rodzaju muru.
• Kotwy chemiczne: W przypadku słabszych murów, takich jak pustaki ceramiczne z drążeniami, lub gdy potrzebujesz maksymalnej nośności i stabilności, kotwy chemiczne są niezastąpione. Zapewniają one bardzo mocne i trwałe połączenie, które jest odporne na drgania i duże obciążenia.

Gniazdko zewnętrzne: Jak odczytać oznaczenie IP44 i dlaczego jest ono kluczowe?

Dla gniazdek montowanych na zewnątrz budynku, klasa szczelności IP (Ingress Protection) jest absolutnie kluczowa. Oznaczenie IP składa się z dwóch cyfr: pierwsza informuje o ochronie przed ciałami stałymi (np. pyłem), druga o ochronie przed wodą. Dla gniazdek zewnętrznych minimum to IP44, co oznacza bryzgoszczelność ochronę przed przedmiotami większymi niż 1 mm i przed bryzgami wody z dowolnego kierunku. Jeśli gniazdko będzie narażone na bezpośrednie działanie strumieni wody (np. deszcz bez zadaszenia), warto rozważyć wyższe klasy, takie jak IP65. Niezwykle ważne jest również, aby gniazdko zewnętrzne posiadało solidną klapkę ochronną, która dodatkowo zabezpieczy je przed wilgocią i zabrudzeniami.

Narzędzia, bez których nie zaczniesz: od wiertarki po uszczelniacze

Przygotowanie odpowiednich narzędzi to podstawa sprawnego i bezpiecznego montażu. Oto lista, którą zawsze mam pod ręką:

• Wiertarka udarowa z odpowiednimi wiertłami do muru i otwornicą do styropianu.
• Otwornica do styropianu i muru o średnicy dopasowanej do puszki (zazwyczaj 68-70 mm).
• Poziomica i miara, aby zapewnić precyzyjne i estetyczne osadzenie gniazdka.
• Nóż do styropianu lub piłka do precyzyjnego wycinania otworów.
• Pistolet do pianki montażowej i silikonu.
• Uszczelniacz (np. silikon zewnętrzny odporny na UV, masa akrylowa do elewacji).
• Pianka montażowa niskoprężna idealna do wypełniania szczelin bez ryzyka deformacji.
• Śrubokręty, szczypce, ściągacz izolacji standardowe narzędzia elektryka.

Montaż gniazdka krok po kroku: dwa scenariusze

W zależności od tego, czy montujesz gniazdko na etapie ocieplania, czy w gotowej już elewacji, proces będzie się nieco różnił. Przedstawię oba scenariusze, abyś mógł wybrać ten odpowiedni dla siebie.

Scenariusz 1: Montaż na etapie ocieplania budynku jak zrobić to idealnie?

To jest moim zdaniem optymalny moment na montaż gniazdek zewnętrznych. Masz pełną swobodę działania i możesz zapewnić maksymalną stabilność oraz izolację.

Krok 1: Precyzyjne wyznaczenie lokalizacji i przygotowanie muru

Zacznij od dokładnego wyboru miejsca na gniazdko. Weź pod uwagę zarówno funkcjonalność (dostępność do zasilania), jak i estetykę elewacji. Po wybraniu lokalizacji, wyznacz punkt montażu i wywierć otwór w murze konstrukcyjnym, który będzie odpowiadał rozmiarowi wybranej puszki lub płyty montażowej. Upewnij się, że otwór jest czysty i gotowy do przyjęcia elementu mocującego.

Krok 2: Solidne mocowanie puszki do ściany konstrukcyjnej

Teraz czas na najważniejszy etap: solidne zamocowanie puszki dedykowanej do ociepleń lub platformy montażowej bezpośrednio do muru. Użyj do tego celu długich kołków rozporowych lub kotew chemicznych, które zapewnią trwałe i stabilne połączenie. Pamiętaj, aby puszka była równo osadzona i stabilna to podstawa całego montażu.

Krok 3: Obróbka styropianu i prowadzenie przewodów

Po zamocowaniu puszki, przystąp do układania styropianu. W miejscu, gdzie ma znaleźć się gniazdko, precyzyjnie wytnij otwór w płycie styropianowej, tak aby idealnie pasował do zamontowanej puszki. Zadbaj o to, by przewody elektryczne były odpowiednio poprowadzone w bruzdach lub rurkach ochronnych, zabezpieczone przed uszkodzeniami mechanicznymi i dobrze zaizolowane. Przewody powinny wychodzić z muru bezpośrednio do puszki.

Krok 4: Uszczelnienie i finalne podłączenie gniazdka

Gdy styropian jest już na miejscu, a puszka solidnie osadzona, dokładnie uszczelnij przestrzeń wokół puszki. Możesz użyć do tego pianki montażowej niskoprężnej, a następnie wykończyć silikonem zewnętrznym lub masą akrylową. Podłącz przewody do gniazdka, zgodnie ze schematem, i zamontuj gniazdko w puszce. Na koniec koniecznie sprawdź szczelność całej instalacji i upewnij się, że wszystko jest bezpieczne i działa prawidłowo.

Scenariusz 2: Instalacja w gotowej elewacji wyzwanie, któremu podołasz

Montaż gniazdka w już istniejącej elewacji jest nieco bardziej wymagający, ale z odpowiednimi narzędziami i precyzją, jest w pełni wykonalny. Tutaj kluczowa jest dokładność i minimalizacja uszkodzeń elewacji.

Krok 1: Bezpieczne wiercenie i wycinanie otworu w tynku i styropianie

Rozpocznij od precyzyjnego wyznaczenia miejsca montażu. Następnie, za pomocą otwornicy, ostrożnie wywierć otwór w tynku i warstwie styropianu. Ważne, aby otwór był idealnie okrągły i miał odpowiednią średnicę, aby puszka mogła być w nim stabilnie osadzona. Staraj się nie uszkodzić większej powierzchni elewacji niż to konieczne.

Krok 2: Zastosowanie długich kołków lub kotwy chemicznej

Po wycięciu otworu w styropianie, musisz przewiercić się przez niego do muru konstrukcyjnego. Użyj długich kołków rozporowych lub, jeśli mur jest słaby, zastosuj kotwę chemiczną. To właśnie te elementy zapewnią stabilne mocowanie puszki instalacyjnej, która przejdzie przez warstwę styropianu i zostanie solidnie zakotwiczona w murze. Pamiętaj, że stabilność to podstawa.

Krok 3: Dokładne uszczelnienie puszki i przejść kablowych

Ten krok jest krytyczny dla uniknięcia mostków termicznych i zapewnienia szczelności. Po osadzeniu puszki w otworze, dokładnie uszczelnij wszystkie szczeliny wokół niej za pomocą pianki montażowej niskoprężnej. Następnie, użyj silikonu zewnętrznego lub masy akrylowej, aby zabezpieczyć połączenie puszki z tynkiem elewacji. Nie zapomnij również o uszczelnieniu wszystkich przejść kablowych, aby wilgoć nie miała szansy dostać się do instalacji.

Krok 4: Podłączenie i testowanie instalacji

Po zakończeniu prac montażowych, podłącz przewody do gniazdka zgodnie z obowiązującymi normami. Następnie zamontuj gniazdko w puszce. Zanim zaczniesz użytkować gniazdko, koniecznie przeprowadź testy elektryczne. Sprawdź ciągłość obwodów, rezystancję izolacji oraz, co najważniejsze, prawidłowe działanie wyłącznika różnicowoprądowego (RCD). Upewnij się, że instalacja jest w pełni bezpieczna.

Montaż gniazda siłowego w elewacji: większe wyzwanie

Montaż gniazda siłowego (np. 400V) na elewacji to zadanie, które wymaga jeszcze większej uwagi i solidności niż w przypadku zwykłego gniazdka 230V. Wynika to z kilku kluczowych czynników.

Dlaczego gniazdo siłowe wymaga mocniejszej konstrukcji?

Gniazda siłowe są przeznaczone do zasilania urządzeń o dużej mocy, co wiąże się z większymi obciążeniami elektrycznymi. Co więcej, wtyczki do gniazd siłowych są zazwyczaj większe i cięższe, a ich wpinanie i wypinanie często wymaga użycia większej siły. To wszystko generuje znacznie większe obciążenia mechaniczne na samą obudowę gniazda i jego mocowanie. Jeśli montaż nie będzie wystarczająco solidny, istnieje bardzo wysokie ryzyko, że gniazdo zostanie wyrwane z elewacji, co może prowadzić do poważnych uszkodzeń instalacji, a nawet zagrożenia porażeniem prądem.

Platformy montażowe jako gwarancja stabilności i bezpieczeństwa

Dla gniazd siłowych, moim zdaniem, platformy montażowe mocowane bezpośrednio do muru konstrukcyjnego są najlepszym i często jedynym bezpiecznym rozwiązaniem. Takie platformy, instalowane przed położeniem styropianu, zapewniają maksymalną stabilność i odporność na wszelkie obciążenia. Dzięki nim, gniazdo siłowe jest solidnie zakotwiczone w konstrukcji budynku, a nie tylko w warstwie izolacji. To gwarantuje nie tylko trwałość, ale przede wszystkim pełne bezpieczeństwo użytkowania, co jest nieocenione w przypadku tak wymagającej instalacji.

Unikaj tych błędów: najczęstsze pomyłki przy montażu

Jako doświadczony fachowiec, widziałem wiele błędów, które kosztowały właścicieli domów czas, pieniądze i nerwy. Oto najczęstsze z nich, których musisz bezwzględnie unikać.

Mocowanie "na piankę": Pozorna oszczędność, pewna awaria

Jednym z najbardziej karygodnych błędów jest próba mocowania puszki instalacyjnej wyłącznie na piankę montażową lub klej do styropianu. To rozwiązanie, które z pozoru wydaje się szybkie i proste, jest gwarancją przyszłej awarii. Pianka, choć dobrze izoluje, nie zapewnia wystarczającej stabilności mechanicznej. Gniazdko zamocowane w ten sposób będzie się chwiać, a pod wpływem częstego użytkowania prędzej czy później zostanie wyrwane z elewacji. Pamiętaj, puszka musi być zakotwiczona w murze!

Brak dbałości o szczelność: Jak nie zaprosić wody do instalacji?

Nieszczelność to wróg numer jeden zewnętrznych instalacji elektrycznych. Brak dokładnego uszczelnienia przejść kablowych, a także samej puszki z elewacją, to otwarte zaproszenie dla wilgoci. Woda, która dostanie się do środka, może spowodować korozję elementów, zwarcie, a w konsekwencji uszkodzenie instalacji, a nawet porażenie prądem. Zawsze używaj odpowiednich uszczelniaczy i upewnij się, że każde połączenie jest hermetyczne.

Zignorowanie mostków termicznych: Konsekwencje dla Twoich rachunków

Wspominałem już o mostkach termicznych, ale warto to powtórzyć: ich zignorowanie to poważny błąd. Niewłaściwie osadzone puszki, brak izolacji termicznej wokół nich lub zastosowanie nieizolowanych elementów mocujących, które przechodzą przez całą warstwę styropianu, będą prowadzić do ciągłej ucieczki ciepła z Twojego domu. To bezpośrednio przełoży się na wyższe rachunki za ogrzewanie i obniży komfort termiczny w pomieszczeniach.

Zadbaj o estetykę i bezpieczeństwo po montażu

Po zakończeniu samego montażu gniazdka, nie zapomnij o dwóch równie ważnych aspektach: bezpieczeństwie elektrycznym i estetycznym wykończeniu.

Jak prawidłowo zabezpieczyć instalację elektryczną gniazdka zewnętrznego?

Bezpieczeństwo elektryczne to podstawa. Zawsze pamiętaj, że każde gniazdko zewnętrzne powinno być na osobnym obwodzie elektrycznym. Musi być zabezpieczone własnym wyłącznikiem nadprądowym, który ochroni instalację przed przeciążeniem i zwarciem. Co najważniejsze, obowiązkowo musi być zabezpieczone wyłącznikiem różnicowoprądowym (RCD). RCD to urządzenie, które wykrywa nawet niewielkie upływy prądu i natychmiast odcina zasilanie, chroniąc użytkowników przed porażeniem. To absolutne minimum, które musi być spełnione.

Przeczytaj również: Idealne kołki do styropianu 20 cm? Poznaj zasady i uniknij pomyłek

Finalne wykończenie wokół gniazdka a wygląd elewacji

Ostatnim etapem jest zadbanie o estetykę. Po zamontowaniu gniazdka, upewnij się, że przestrzeń wokół niego jest starannie wykończona. Wszelkie szczeliny między puszką a tynkiem elewacji powinny być wypełnione i wygładzone. Możesz użyć do tego masy szpachlowej elewacyjnej lub trwałego silikonu zewnętrznego, który jest odporny na warunki atmosferyczne i promieniowanie UV. Dobre wykończenie nie tylko poprawi wygląd elewacji, ale także dodatkowo zabezpieczy instalację przed wnikaniem wilgoci, tworząc spójną i estetyczną całość.
