Jak geodeta wytycza budynek? Przewodnik dla inwestora.

Rozpoczęcie budowy domu to ekscytujący, ale i wymagający etap, pełen formalności i kluczowych decyzji. Jedną z pierwszych i najważniejszych czynności, która formalnie rozpoczyna proces inwestycyjny, jest geodezyjne tyczenie budynku. To nie tylko techniczne przeniesienie projektu na grunt, ale przede wszystkim gwarancja, że Twój wymarzony dom stanie dokładnie tam, gdzie powinien, zgodnie z prawem i zatwierdzonym projektem.

Precyzyjne wytyczenie budynku: fundament Twojej budowy

Geodezyjne tyczenie budynku to nic innego jak precyzyjne przeniesienie na grunt wszystkich kluczowych elementów projektowanego obiektu: jego osi konstrukcyjnych, narożników oraz punktów charakterystycznych. Zgodnie z Prawem budowlanym, ta czynność jest formalnym rozpoczęciem budowy. To moment, w którym wizja architekta staje się namacalna na Twojej działce, a ja, jako geodeta, dbam o to, by każdy wymiar i położenie zgadzało się z zatwierdzonym projektem.

Z mojego doświadczenia wiem, że błędy popełnione na etapie tyczenia mogą być niezwykle kosztowne i trudne do naprawienia. Nieprawidłowe umiejscowienie budynku, nawet o kilkadziesiąt centymetrów, może skutkować cofnięciem pozwolenia na budowę, koniecznością rozbiórki części lub całości obiektu, a nawet uznaniem budowy za samowolę budowlaną. To generuje nie tylko ogromne straty finansowe, ale także stres i opóźnienia, które potrafią zrujnować cały harmonogram inwestycji. Dlatego tak ważne jest, aby ten etap powierzyć doświadczonemu i uprawnionemu geodecie.

W procesie tyczenia to ja, jako geodeta, ponoszę odpowiedzialność za prawidłowe i zgodne z projektem wyznaczenie obiektu w terenie. Muszę posiadać odpowiednie uprawnienia zawodowe, które gwarantują moją wiedzę i umiejętności. Kierownik budowy natomiast, po moim wpisie do dziennika budowy, przejmuje odpowiedzialność za dalsze prace, dbając o to, by były one realizowane zgodnie z wytyczonymi osiami i wysokościami. Nasza współpraca na tym etapie jest kluczowa dla bezproblemowego przebiegu całej budowy.

Co musisz przygotować dla geodety? Niezbędne dokumenty

Zanim przystąpię do pracy w terenie, potrzebuję od Ciebie kilku kluczowych dokumentów. To podstawa, na której opieram całe tyczenie, dlatego ich kompletność i aktualność są niezwykle ważne:

• Projekt budowlany: A w nim przede wszystkim projekt zagospodarowania działki. To dla mnie mapa drogowa, która zawiera wszystkie niezbędne wymiary, odległości od granic, lokalizację budynku na działce oraz jego rzuty i przekroje. Bez tego dokumentu nie jestem w stanie precyzyjnie przenieść obiektu na grunt.
• Ostateczna decyzja o pozwoleniu na budowę: To formalne "zielone światło" od urzędu, które uprawnia Cię do rozpoczęcia prac budowlanych. Bez tego dokumentu nie mogę dokonać wpisu do dziennika budowy, co oznacza, że prace nie mogą się rozpocząć.
• Wypis z rejestru gruntów: Czasami, zwłaszcza w przypadku niejasności dotyczących granic działki, mogę poprosić o ten dokument. Pomaga on w weryfikacji danych ewidencyjnych i upewnieniu się co do prawidłowego położenia nieruchomości.

Jak geodeta wytycza budynek w terenie? Proces krok po kroku

Moja praca przy tyczeniu budynku to starannie zaplanowany proces, który składa się z kilku etapów. Oto, jak to wygląda z mojej perspektywy:

1. Praca kameralna: Zanim wyjadę na działkę, spędzam czas w biurze. Analizuję Twój projekt budowlany, ze szczególnym uwzględnieniem projektu zagospodarowania działki. Wprowadzam dane do mojego sprzętu geodezyjnego, przeliczam współrzędne i przygotowuję wszystkie niezbędne informacje, aby w terenie działać szybko i precyzyjnie.

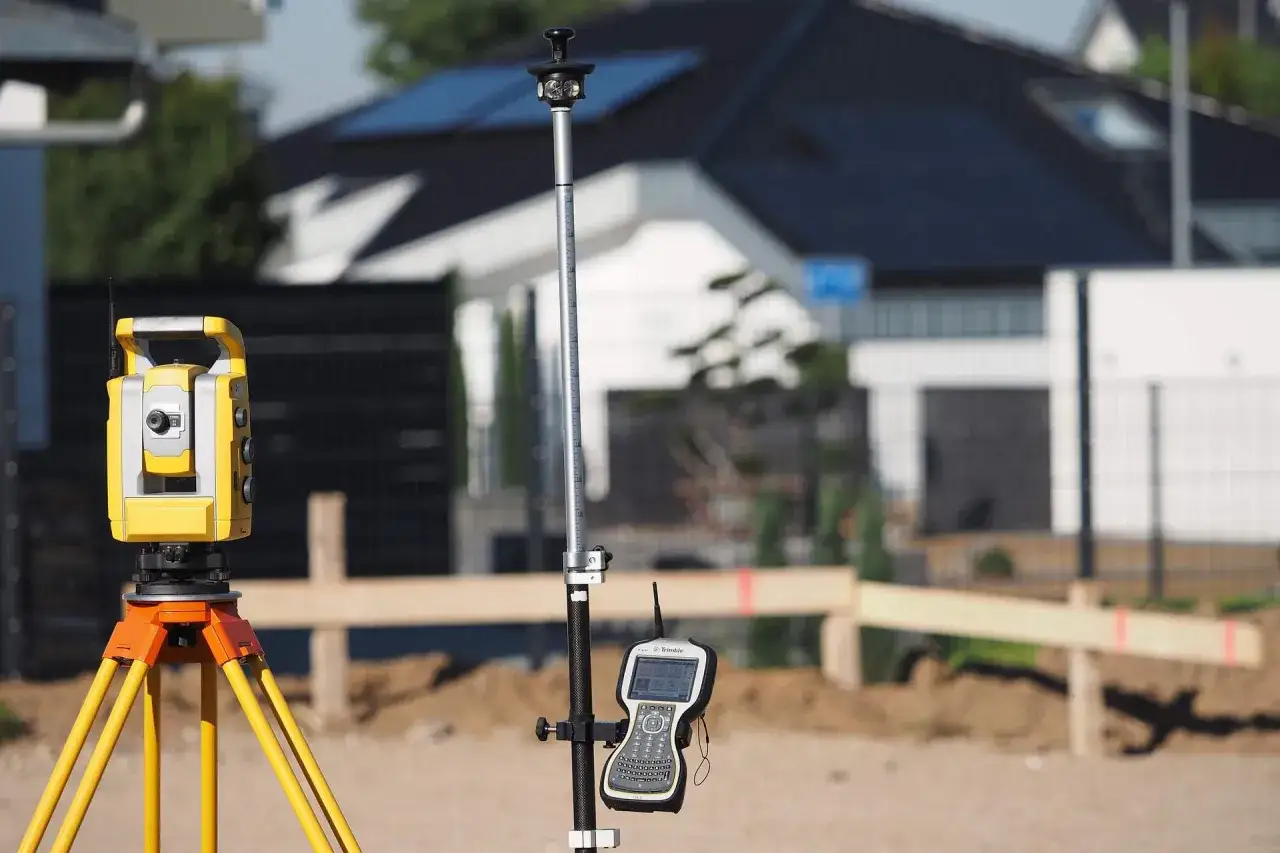

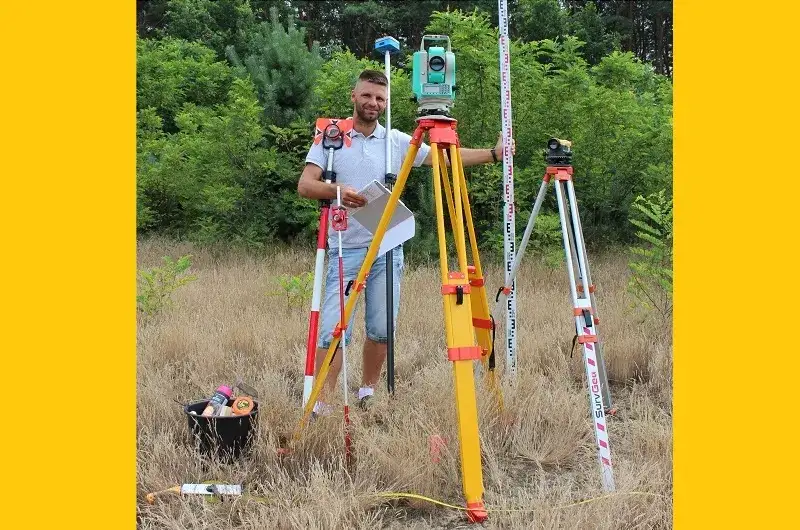

2. Praca w terenie (punkty graniczne): Na działce moją pierwszą czynnością jest odnalezienie i weryfikacja punktów granicznych nieruchomości. To kluczowe, aby mieć pewność, że budynek zostanie wytyczony w odpowiedniej odległości od sąsiednich działek, zgodnie z projektem i przepisami. Następnie, przy użyciu specjalistycznego sprzętu, takiego jak tachimetr elektroniczny lub precyzyjny odbiornik GPS RTK, przenoszę główne osie konstrukcyjne i punkty charakterystyczne (np. narożniki) budynku z projektu na grunt.
3. Wyznaczanie osi i narożników: To serce tyczenia. Za pomocą zaawansowanych instrumentów geodezyjnych wyznaczam na działce dokładne położenie osi konstrukcyjnych budynku oraz jego narożników. Każdy punkt jest mierzony z milimetrową precyzją, aby zapewnić idealne odwzorowanie projektu.

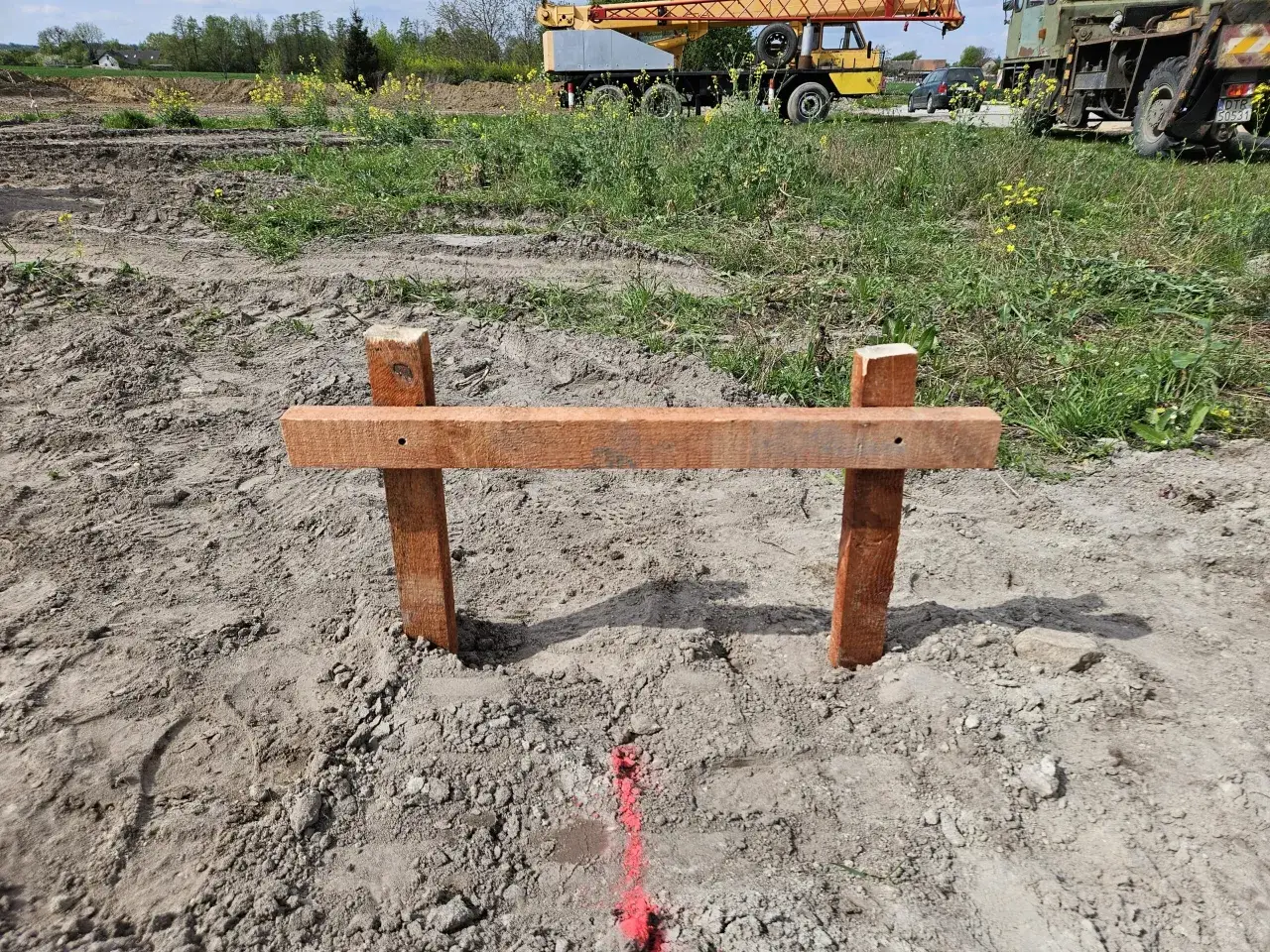

4. Stabilizacja osi poza wykopem: Aby osie nie zostały zniszczone podczas prac ziemnych, stabilizuję je poza obrysem przyszłych wykopów. Najczęściej stosuję metodę ław drutowych, zwanych też ciesielskimi. Są to proste konstrukcje składające się z dwóch palików wbitych w ziemię, połączonych poziomą deską. Na tych deskach precyzyjnie wbijam gwoździe, a między nimi rozciągam drut lub linkę, która materializuje oś budynku. Zaletą ław jest to, że nawet po wykonaniu wykopów, osie można łatwo odtworzyć, co jest nieocenione dla ekipy budowlanej.
5. Wyznaczenie "poziomu zero": Oprócz położenia w poziomie, niezwykle ważna jest wysokość. Wyznaczam stały punkt wysokościowy, tzw. reper roboczy, który służy do kontrolowania wszystkich wysokości na budowie. To z niego ekipa budowlana będzie odnosić poziom posadowienia fundamentów, a także poziom "zero" budynku, czyli poziom gotowej posadzki parteru.

Metody tyczenia w praktyce: którą wybrać?

W praktyce geodezyjnej stosuje się dwie główne metody tyczenia, każda z nich ma swoje zastosowanie i specyfikę:

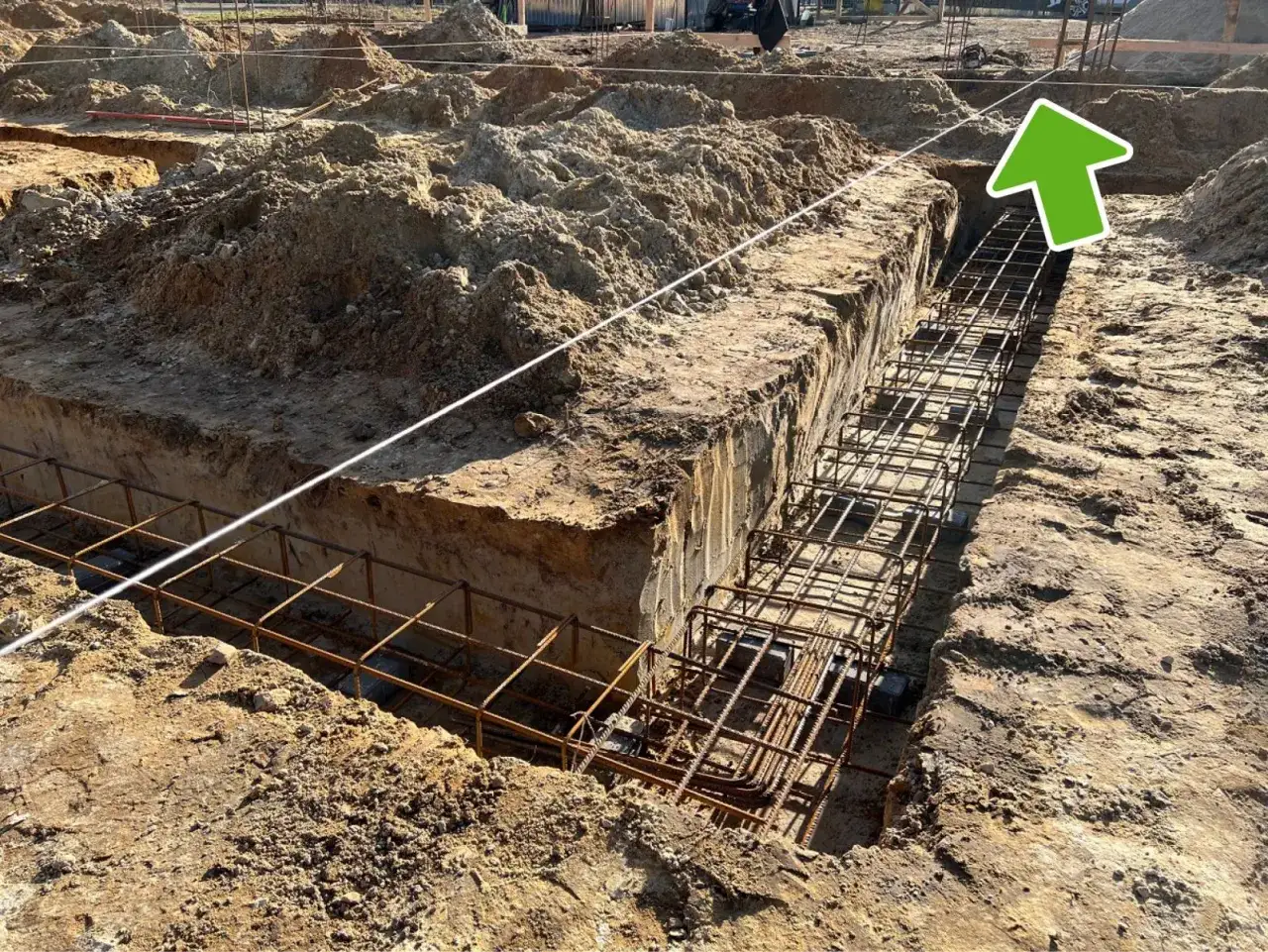

• Metoda ław drutowych (ciesielskich): To, co nazywam "złotym standardem" precyzji i bezpieczeństwa. Ławy ciesielskie, które opisałem wcześniej, pozwalają na wielokrotne i precyzyjne odtwarzanie osi konstrukcyjnych budynku, nawet po wykonaniu głębokich wykopów. Ich główną zaletą jest to, że są stabilne i niezależne od terenu wewnątrz wykopu. Dzięki nim ekipa budowlana ma stały punkt odniesienia przez cały etap fundamentowania i wznoszenia ścian. Zdecydowanie polecam tę metodę dla każdego domu jednorodzinnego, gdzie precyzja jest kluczowa.
• Metoda kołkowa: Jest to alternatywna, zazwyczaj tańsza, ale mniej precyzyjna metoda. Polega na wbiciu palików bezpośrednio w narożnikach budynku oraz w punktach przecięcia osi. Może być wystarczająca w przypadku bardzo prostych konstrukcji lub obiektów gospodarczych, gdzie milimetrowa precyzja nie jest aż tak krytyczna. Jednakże, po wykonaniu wykopów, te kołki są zazwyczaj niszczone, co wymaga ponownego tyczenia osi, a to generuje dodatkowe koszty i może wprowadzać błędy. Z tego powodu nie zalecam jej do tyczenia domów mieszkalnych.

Koniec prac geodety: co otrzymujesz i co dalej?

Moja praca w terenie to nie tylko wbicie palików i rozciągnięcie drutów. Po zakończeniu tyczenia, przekazuję Ci komplet niezbędnych dokumentów i informacji:

• Szkic z tyczenia: To dokument, który obrazuje położenie wytyczonego budynku na działce, wraz z wymiarami i odległościami od granic. Jest to dowód prawidłowego umiejscowienia obiektu zgodnie z projektem i stanowi ważny element dokumentacji budowlanej.
• Wpis w dzienniku budowy: Po wykonaniu tyczenia, dokonuję obowiązkowego wpisu w dzienniku budowy. Potwierdzam w nim, że budynek został wytyczony zgodnie z projektem i obowiązującymi przepisami. Ten wpis jest absolutnie kluczowy dla nadzoru budowlanego i dalszego procesu budowlanego. Bez niego, zgodnie z prawem, nie można kontynuować prac.
• Przekazanie placu budowy: Po moim wyjeździe, ekipa budowlana może przystąpić do pracy. Powinna ona korzystać z wytyczonych punktów i ław ciesielskich jako podstawy do wszelkich dalszych prac ziemnych i konstrukcyjnych. Zawsze upewniam się, że kierownik budowy rozumie, jak interpretować moje oznaczenia i jak korzystać z reperu roboczego.

Częste pułapki i pytania: na co zwrócić uwagę?

W mojej praktyce często spotykam się z podobnymi pytaniami i wątpliwościami inwestorów. Oto odpowiedzi na najczęstsze z nich:

• Zniszczenie oznaczeń: "Co zrobić, gdy koparka zniszczy oznaczenia geodety?" To bardzo częsty problem. Właśnie dlatego tak ważne jest stosowanie ław ciesielskich. Jeśli oznaczenia wewnątrz wykopu zostaną zniszczone, ławy ciesielskie pozwalają na łatwe i precyzyjne odtworzenie osi. Wystarczy ponownie naciągnąć druty między gwoździami na ławach, a osie są ponownie widoczne. Jeśli jednak zniszczone zostaną również ławy, konieczne będzie ponowne wezwanie geodety i powtórne tyczenie, co wiąże się z dodatkowymi kosztami.
• Prace ziemne przed tyczeniem: "Czy mogę zacząć kopać fundamenty, zanim przyjedzie geodeta?" Moja odpowiedź jest zawsze kategoryczna: ABSOLUTNIE NIE! Jak już wspomniałem, geodezyjne tyczenie obiektu jest, zgodnie z Prawem budowlanym, czynnością oznaczającą rozpoczęcie budowy. Rozpoczęcie jakichkolwiek prac ziemnych przed moim wpisem do dziennika budowy jest traktowane jako samowola budowlana i może skutkować poważnymi konsekwencjami prawnymi i finansowymi.

Przeczytaj również: Dekarz: Co robi? Poznaj tajniki zawodu i wybierz mistrza dachu

Wybór geodety i koszty: jak mądrze zainwestować?

Wybór odpowiedniego geodety to inwestycja w spokój i bezpieczeństwo Twojej budowy. Oto kilka porad, jak mądrze podejść do tego tematu:

• Weryfikacja uprawnień: Zawsze upewnij się, że geodeta, którego wybierasz, posiada aktualne uprawnienia zawodowe. Możesz to sprawdzić w Centralnym Rejestrze Osób Posiadających Uprawnienia Zawodowe w Dziedzinie Geodezji i Kartografii. Doświadczenie w tyczeniu budynków mieszkalnych jest również kluczowe.
• Koszty usługi: Cena tyczenia domu jednorodzinnego w Polsce waha się zazwyczaj w przedziale od 1200 do 2400 zł. Na ostateczny koszt wpływa kilka czynników:
  • Lokalizacja: W większych miastach i aglomeracjach ceny mogą być wyższe.
  • Skomplikowanie bryły budynku: Im bardziej złożony kształt domu (wiele załamań, tarasów, wykuszy), tym więcej pracy wymaga tyczenie.
  • Renoma firmy geodezyjnej: Bardziej doświadczeni i cenieni specjaliści mogą mieć wyższe stawki, ale często gwarantują też wyższą jakość usługi.
  Zawsze poproś o szczegółową wycenę przed zleceniem usługi.
• Pytania do geodety: Przed podjęciem decyzji, warto zadać kilka kluczowych pytań:
  • Jaką metodę tyczenia Pan/Pani stosuje (ławy ciesielskie czy kołki)?
  • Czy cena obejmuje dojazd, szkic z tyczenia i wpis do dziennika budowy?
  • Jaki jest przewidywany termin realizacji usługi?
  • Czy w cenie jest ewentualne ponowne odtworzenie osi, jeśli zostaną zniszczone (często to dodatkowa usługa)?
  Dzięki temu unikniesz nieporozumień i zapewnisz sobie sprawną realizację tego kluczowego etapu budowy.
