Zbrojenie fundamentów: Jakie pręty, rozstaw i błędy? Poradnik eksperta

Zbrojenie fundamentów to niewidoczny, ale absolutnie kluczowy element konstrukcyjny każdego domu jednorodzinnego, decydujący o jego stabilności i trwałości na dziesiątki lat. W tym artykule, bazując na moim wieloletnim doświadczeniu, przeprowadzę Cię przez praktyczne aspekty wyboru odpowiedniej stali, średnic prętów, rozstawu strzemion oraz pokażę, jak warunki gruntowe wpływają na projekt zbrojenia, abyś mógł świadomie podejść do tego etapu budowy.

Solidne zbrojenie fundamentów: Podstawa bezpieczeństwa Twojego domu

Solidne zbrojenie fundamentów to absolutna podstawa stabilności i długowieczności każdego budynku, a w szczególności domu jednorodzinnego. Beton, choć wytrzymały na ściskanie, jest kruchy i słabo radzi sobie z siłami rozciągającymi. I tu właśnie wkracza zbrojenie jego zadaniem jest przejmowanie tych sił rozciągających, zapobieganie pęknięciom i osiadaniu konstrukcji, które mogłyby zagrozić całej budowli.

Zignorowanie wytycznych projektu konstrukcyjnego dotyczących zbrojenia to proszenie się o poważne problemy. Konsekwencje mogą być naprawdę kosztowne i niebezpieczne. Mówimy tu o pękających ścianach, nierównomiernym osiadaniu budynku, a w skrajnych przypadkach nawet o katastrofie budowlanej. Naprawy takich uszkodzeń są zazwyczaj niezwykle drogie i czasochłonne, a często niemożliwe do wykonania bez naruszenia konstrukcji.

Zanim jednak przejdziemy do szczegółów samego zbrojenia, musimy pamiętać o fundamentalnym kroku: analizie warunków gruntowych. Rodzaj gruntu, jego nośność, a także poziom wód gruntowych mają decydujący wpływ na wybór typu fundamentu czy będzie to tradycyjna ława, czy może płyta fundamentowa. Każdy z tych typów wymaga innego podejścia do projektowania i wykonania zbrojenia. To właśnie te warunki są pierwszym i najważniejszym czynnikiem, który kształtuje cały projekt konstrukcyjny fundamentów.

Wybór stali i prętów: Co musisz wiedzieć o zbrojeniu fundamentów?

Wybór odpowiedniego rodzaju stali to klucz do trwałości zbrojenia. W budownictwie jednorodzinnym stosujemy głównie dwa typy stali: gładką i żebrowaną. Stal gładka (klasa A-0 lub A-I, np. St0S-b lub St3S-b) jest używana przede wszystkim na strzemiona, które mają za zadanie utrzymywać pręty główne w odpowiedniej pozycji. Natomiast stal żebrowana (klasy A-II, A-III, A-IIIN, a obecnie najczęściej B500A, B500B i B500SP zgodnie z normami Eurokod 2) to materiał na zbrojenie główne. Żebra na powierzchni pręta zapewniają doskonałą przyczepność do betonu, co jest niezbędne do efektywnego przenoszenia naprężeń. Oznaczenia takie jak B500A, B500B czy B500SP informują nas o wytrzymałości i ciągliwości stali im wyższa klasa, tym lepsze parametry, choć dla typowego domu jednorodzinnego najczęściej wystarcza B500A lub B500B.

Jeśli chodzi o średnice prętów żebrowanych, które stanowią zbrojenie główne w ławach fundamentowych, w domach jednorodzinnych najczęściej spotykamy się z prętami o średnicy Ø12 mm lub Ø16 mm. Wybór konkretnej średnicy nie jest przypadkowy zależy on od wielu czynników, takich jak obciążenia przenoszone przez fundament, rozpiętości ław oraz, co najważniejsze, od indywidualnych wytycznych zawartych w projekcie konstrukcyjnym. Nie ma tu miejsca na improwizację.

Strzemiona, wykonane zazwyczaj z prętów gładkich lub żebrowanych o średnicy Ø6 mm lub Ø8 mm, pełnią niezwykle ważną rolę. Nie tylko utrzymują pręty główne w odpowiedniej pozycji podczas betonowania, ale przede wszystkim przejmują siły ścinające, które mogą wystąpić w fundamencie. Ich standardowy rozstaw w ławach fundamentowych to zazwyczaj 30-40 cm, jednak zawsze należy pamiętać o konieczności zagęszczenia strzemion w strefach krytycznych, takich jak narożniki czy miejsca podparcia ścian nośnych, gdzie koncentrują się większe naprężenia.

Zbrojenie ławy fundamentowej: Praktyczne wskazówki krok po kroku

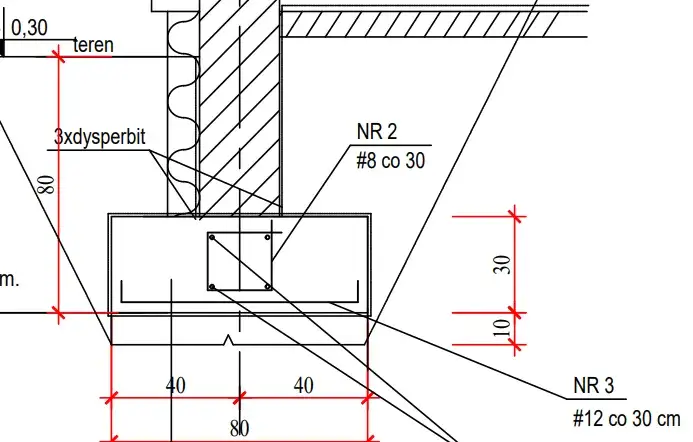

Tworzenie szkieletu zbrojeniowego ławy fundamentowej to precyzyjna praca. W typowym domu jednorodzinnym ława fundamentowa jest zazwyczaj zbrojona czterema prętami podłużnymi dwoma u góry i dwoma u dołu, rozmieszczonymi symetrycznie w przekroju poprzecznym ławy. Te pręty główne są następnie połączone strzemionami, które tworzą zamknięte ramy, utrzymując całą konstrukcję w ryzach. To właśnie ten szkielet zapewni ławie odporność na zginanie i ścinanie.

Jak już wspomniałem, zagęszczanie strzemion jest kluczowe. W ławach fundamentowych strzemiona należy układać gęściej w kilku strategicznych miejscach. Przede wszystkim w narożnikach fundamentów, gdzie występują największe koncentracje naprężeń. Podobnie jest pod ścianami nośnymi oraz w innych miejscach, gdzie projektant przewidział zwiększone obciążenia. Zazwyczaj oznacza to zmniejszenie rozstawu strzemion do około 15-20 cm w tych strefach, podczas gdy na pozostałych odcinkach może to być 30-40 cm.

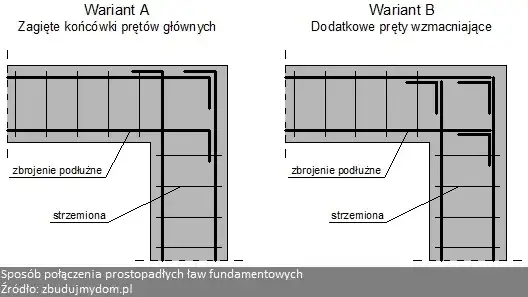

Prawidłowe łączenie zbrojenia, zwłaszcza w narożnikach i na skrzyżowaniach ław, ma fundamentalne znaczenie. Pręty nie mogą być po prostu "stykane". Muszą być łączone na tzw. zakład, którego długość jest ściśle określona w projekcie i zależy od średnicy pręta oraz klasy betonu (zazwyczaj jest to około 50-60-krotność średnicy pręta). Pręty w miejscu zakładu należy solidnie związać drutem wiązałkowym, aby zapewnić ciągłość zbrojenia i prawidłowe przenoszenie sił. To gwarantuje, że zbrojenie będzie działać jako spójna całość.

Nie mogę nie wspomnieć o otulinie betonowej to warstwa betonu, która chroni stal zbrojeniową przed korozją. Jej grubość jest krytyczna dla trwałości fundamentu. Dla fundamentów posadowionych bezpośrednio w gruncie minimalna otulina powinna wynosić 50 mm, natomiast dla ław fundamentowych, gdzie zbrojenie jest otoczone deskowaniem, wystarczy 40 mm. Aby zapewnić odpowiednią grubość otuliny, konieczne jest stosowanie specjalnych podkładek dystansowych, które unoszą zbrojenie i utrzymują je w odpowiedniej pozycji podczas betonowania. Bez właściwej otuliny, stal jest narażona na wilgoć i tlen, co prowadzi do rdzewienia i osłabienia konstrukcji.

Płyta fundamentowa: Jak prawidłowo ją zbroić?

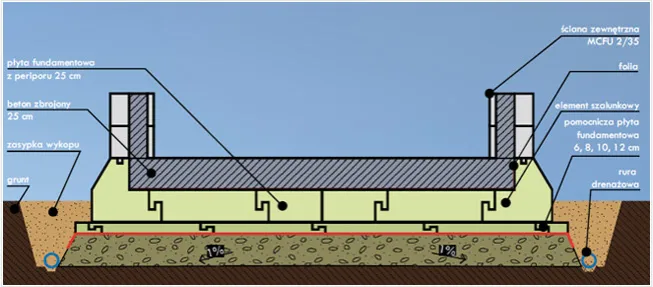

Zbrojenie płyty fundamentowej różni się znacząco od zbrojenia ław. Tutaj mamy do czynienia z koniecznością zastosowania siatki górnej i dolnej. Płyta pracuje w dwóch kierunkach i musi być odporna na zginanie zarówno od góry, jak i od dołu. Zazwyczaj stosuje się siatki z prętów o średnicy od Ø10 mm do Ø16 mm, z oczkami o wymiarach od 15x15 cm do 30x30 cm. Oczywiście, grubość prętów i zagęszczenie siatek są zawsze ściśle określone w projekcie konstrukcyjnym i zależą od przewidywanych obciążeń oraz parametrów gruntu.

W przypadku płyt fundamentowych, szczególnie ważne jest zwrócenie uwagi na zjawisko przebicia. W miejscach, gdzie na płytę działają skoncentrowane obciążenia, na przykład pod ścianami nośnymi lub słupami, może dojść do przebicia płyty. Aby temu zapobiec, projektant przewiduje dodatkowe zbrojenie wzmacniające w tych strefach. Może to być zagęszczenie siatki, zastosowanie dodatkowych prętów lub specjalnych strzemion, które zwiększają odporność płyty na lokalne obciążenia.

Co ciekawe, na projekt i wykonanie zbrojenia płyty fundamentowej może mieć wpływ nawet rodzaj planowanego ogrzewania. Jeśli przewidujemy ogrzewanie podłogowe, należy uwzględnić to już na etapie projektowania. Może to oznaczać konieczność zastosowania dodatkowych warstw izolacji, specjalnych rozwiązań dla rur grzewczych, a nawet zmiany w układzie zbrojenia, aby zapewnić odpowiednie miejsce dla wszystkich instalacji bez osłabiania konstrukcji płyty.

Unikaj tych błędów: Najczęstsze pomyłki przy zbrojeniu fundamentów

Moje doświadczenie pokazuje, że wiele problemów na budowie wynika z powtarzających się błędów przy zbrojeniu fundamentów. Oto najczęstsze z nich, których należy bezwzględnie unikać:

• Zastosowanie stali o niewłaściwej klasie lub średnicy. To bezpośrednie osłabienie konstrukcji, które może prowadzić do jej niewydolności.
• Zbyt mała otulina betonowa. Brak odpowiedniej warstwy betonu ochronnego sprawia, że zbrojenie jest podatne na korozję, co znacząco skraca żywotność fundamentu.
• Nieprawidłowa długość zakładów. Zbyt krótkie zakłady uniemożliwiają prawidłowe przenoszenie sił między prętami, co osłabia ciągłość zbrojenia.
• Zły rozstaw strzemion. Nieprawidłowo rozmieszczone strzemiona nie zapewniają odpowiedniego podparcia dla prętów głównych i nie przejmują efektywnie sił ścinających.
• Zanieczyszczenie zbrojenia przed betonowaniem. Brud, ziemia, olej czy luźna rdza na prętach znacząco zmniejszają przyczepność betonu do stali.

Szczególnie często spotykam się z problemem niewłaściwej długości zakładów. Pamiętaj, że pręty zbrojeniowe muszą być łączone na zakład, a jego długość powinna wynosić około 50-60-krotność średnicy pręta. Przykładowo, dla pręta Ø12 mm zakład powinien mieć minimum 60 cm. Pręty w miejscu zakładu należy solidnie związać drutem wiązałkowym. Spawanie prętów zbrojeniowych, choć technicznie możliwe, jest rzadko stosowane w budownictwie jednorodzinnym, ponieważ wymaga specjalistycznej wiedzy i kontroli, a niewłaściwe spawanie może osłabić stal.

Precyzyjny rozstaw prętów i strzemion jest absolutnie kluczowy dla prawidłowego funkcjonowania zbrojenia. Metoda "na oko" jest tutaj niedopuszczalna. Każdy milimetr ma znaczenie, ponieważ to od prawidłowego rozmieszczenia zależy, czy zbrojenie będzie w stanie efektywnie przejmować naprężenia i obciążenia zgodnie z założeniami projektowymi. Odstępstwa mogą prowadzić do lokalnych osłabień i pęknięć.

Ostatnim, ale równie ważnym błędem jest zanieczyszczenie zbrojenia. Przed betonowaniem pręty muszą być czyste wolne od ziemi, błota, oleju, farby czy luźnej rdzy. Te zanieczyszczenia znacząco zmniejszają przyczepność betonu do stali, co w praktyce oznacza, że zbrojenie nie będzie współpracować z betonem tak, jak powinno. To bezpośrednio wpływa na trwałość i bezpieczeństwo całej konstrukcji fundamentowej.

Projekt i kontrola: Klucz do trwałego fundamentu

Chcę to podkreślić raz jeszcze: podstawą do wykonania zbrojenia jest zawsze szczegółowy projekt konstrukcyjny, opracowany przez uprawnionego projektanta. Informacje zawarte w tym artykule mają charakter ogólny i edukacyjny. Nie mogą i nie powinny zastępować indywidualnego projektu, który uwzględnia specyfikę Twojej działki, warunki gruntowe i konkretne rozwiązania konstrukcyjne budynku. Projektant bierze na siebie odpowiedzialność za prawidłowe obliczenia i dobór zbrojenia, a wykonawca ma za zadanie wiernie go zrealizować.

Zanim jednak beton zostanie wylany, konieczna jest rygorystyczna kontrola wykonanego zbrojenia. Oto krótka lista kontrolna, którą zawsze przekazuję moim klientom:

• Zgodność średnic i klas stali z projektem: Sprawdź, czy zastosowane pręty mają dokładnie takie średnice i klasy, jakie zostały wskazane w projekcie.
• Prawidłowy rozstaw prętów i strzemion: Upewnij się, że odstępy między elementami zbrojenia są zgodne z rysunkami konstrukcyjnymi.
• Odpowiednia otulina betonowa (podkładki dystansowe): Skontroluj, czy zbrojenie jest uniesione na podkładkach dystansowych, zapewniając wymaganą grubość otuliny.
• Czystość zbrojenia: Upewnij się, że pręty są wolne od wszelkich zanieczyszczeń (ziemia, olej, luźna rdza).
• Prawidłowe połączenia i długości zakładów: Sprawdź, czy wszystkie połączenia prętów są wykonane na odpowiednią długość zakładu i solidnie związane drutem wiązałkowym.
