Przy wymianie pokrycia, adaptacji poddasza albo ocenie starej więźby kilka centymetrów różnicy potrafi zmienić wynik o kilka stopni. Najprostsza odpowiedź na pytanie, jak obliczyć kąt nachylenia dachu, prowadzi przez trójkąt prostokątny, funkcję arcus tangens i poprawny pomiar poziomego rzutu połaci. Pokażę wzory, przykłady, przelicznik stopni na procenty, sposoby pomiaru gotowego dachu oraz ograniczenia, o których trzeba pamiętać przy wyborze pokrycia.
Do prawidłowego wyniku potrzebujesz dwóch wymiarów i właściwego wzoru
- Wzór podstawowy to α = arctan(h / r), gdzie h oznacza pionowy wznios, a r poziomy rzut połaci.
- Nie mierz długości krokwi jako podstawy. Do obliczeń służy odcinek poziomy od okapu do kalenicy.
- Spadek 100% odpowiada kątowi 45°, ale procenty i stopnie nie są tą samą wartością.
- Na gotowym dachu pomocne są poziomica, miarka, kątomierz cyfrowy albo inklinometr.
- Minimalny kąt pokrycia zawsze sprawdzaj w instrukcji konkretnego produktu, ponieważ różni się między modelami.
Co dokładnie trzeba zmierzyć przed obliczeniem

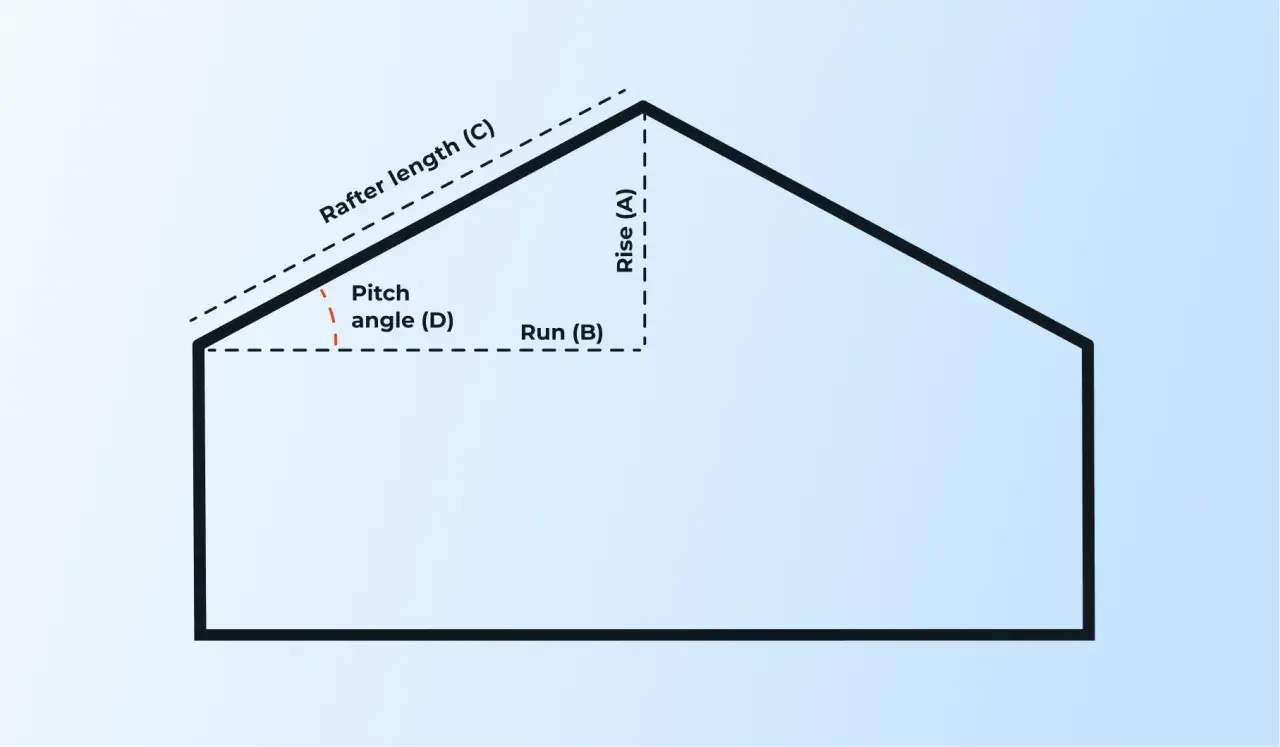

Kąt nachylenia połaci jest kątem między jej płaszczyzną a poziomem. W uproszczonym przekroju dach tworzy trójkąt prostokątny: pionowy bok to wysokość, poziomy bok to rzut połaci, a przeciwprostokątna odpowiada długości krokwi.
Przy dachu dwuspadowym poziomy rzut jednej połaci zwykle wynosi połowę szerokości budynku. Jeśli dom ma 8 m szerokości, do obliczeń przyjmujesz około 4 m od murłaty do osi kalenicy, a nie całe 8 m. Okap trzeba traktować osobno, ponieważ jego wysunięcie nie zawsze należy do geometrii konstrukcyjnej połaci.
Wysokość połaci i poziomy rzut
Wysokość h to różnica poziomów między punktem podparcia połaci a kalenicą. Najczęściej mierzy się ją od górnej powierzchni murłaty do osi kalenicy. Z kolei r oznacza poziomą odległość między tymi punktami.
Jeżeli korzystasz z projektu, szukaj wymiarów na przekroju budynku. Przy pomiarze istniejącego dachu najlepiej sprawdza się poddasze, ponieważ odczytywanie geometrii z połaci na zewnątrz bywa trudne i niepotrzebnie ryzykowne. Dla dachu jednospadowego bierzesz pełną odległość poziomą między niższym i wyższym podparciem.
Nie każdy dach ma identyczne połacie
W dachu asymetrycznym każdą połać liczysz oddzielnie. Podobnie postępuję przy załamaniach, lukarnach i dachach wielospadowych, ponieważ jedna uśredniona wartość może nie pasować do żadnego z fragmentów.
W dachu kopertowym główne połacie mogą mieć podobny kąt, ale ich rzeczywiste wymiary i kierunek odpływu wody są inne. Do zamówienia materiału oraz oceny detali dekarskich potrzebne są wtedy dane z projektu, a nie tylko jeden pomiar wykonany na oko.
Wzór z tangensem daje szybki i dokładny wynik
Podstawowa zależność wygląda tak:
α = arctan(h / r)
Symbol arctan, nazywany arcus tangens, zamienia stosunek wysokości do poziomego rzutu na kąt w stopniach. W kalkulatorze naukowym może występować jako tan⁻¹ albo atan. Przed obliczeniem sprawdź, czy urządzenie pracuje w trybie stopni, czyli DEG, a nie radianów.
Przykład dla dachu dwuspadowego
Załóżmy, że budynek ma szerokość 8,4 m, a różnica wysokości między murłatą i kalenicą wynosi 2,4 m. Poziomy rzut jednej połaci to 4,2 m.
- Obliczasz stosunek wysokości do rzutu: 2,4 / 4,2 = 0,5714.
- Wprowadzasz go do kalkulatora: arctan(0,5714).
- Otrzymujesz kąt około 29,7°.
- Spadek procentowy wynosi 57,1%.
Możesz przy okazji policzyć długość krokwi ze wzoru Pitagorasa: c = √(r² + h²). W tym przykładzie krokiew ma około 4,84 m przed uwzględnieniem okapu, nacięć i zapasu montażowego. To ważne rozróżnienie, ponieważ kąt oraz długość elementu konstrukcyjnego nie są tym samym.
Gdy znasz kąt, a chcesz obliczyć wysokość
Projektanci często wykonują obliczenie w odwrotną stronę. Jeśli znasz poziomy rzut i planowany kąt, wysokość wyznaczysz ze wzoru h = r × tan(α).
Dla rzutu 4 m i kąta 35° wysokość wynosi około 2,80 m, ponieważ tangens 35° to mniej więcej 0,700. Taki rachunek przydaje się podczas wstępnej oceny wysokości kalenicy, ale ostateczną geometrię trzeba jeszcze sprawdzić z projektem, warunkami zabudowy i konstrukcją więźby.
Jak zmierzyć kąt na istniejącym dachu
Do prostego pomiaru wystarczą poziomica, miarka i kalkulator. Najbezpieczniej wykonać go od strony poddasza albo na dostępnej krawędzi konstrukcji, bez chodzenia po pokryciu bez odpowiednich zabezpieczeń.
Pomiar poziomicą i miarką
- Wyznacz na połaci odcinek o znanej długości poziomej, na przykład 1 m.
- Ustaw poziomicę tak, aby wskazywała idealny poziom.
- Zmierz pionową różnicę między początkiem i końcem tego odcinka.
- Podstaw wynik do wzoru α = arctan(h / r).
Jeżeli na odcinku poziomym 1 m różnica wysokości wynosi 25 cm, spadek to 25%, a kąt około 14°. Taki pomiar jest wystarczający do orientacyjnej oceny, ale przy zamawianiu materiału lub przebudowie dachu lepiej wykonać kilka pomiarów w różnych miejscach.
Kątomierz cyfrowy i telefon
Inklinometr, czyli cyfrowy miernik nachylenia, pokazuje kąt bezpośrednio. Dobre urządzenie przyłożone do elementu konstrukcyjnego zwykle przyspiesza pracę, lecz przed pomiarem trzeba sprawdzić jego zerowanie i stabilność podłoża.
Aplikacja w telefonie może pomóc przy szybkiej kontroli, ale traktuję ją jako narzędzie orientacyjne. Etui, nierówna powierzchnia, błędna kalibracja albo metalowy element w pobliżu potrafią zafałszować wynik. Przy różnicy kilku stopni aplikacja jest użyteczna, przy precyzyjnej przebudowie nie zastępuje pomiaru geodezyjnego ani dokumentacji.

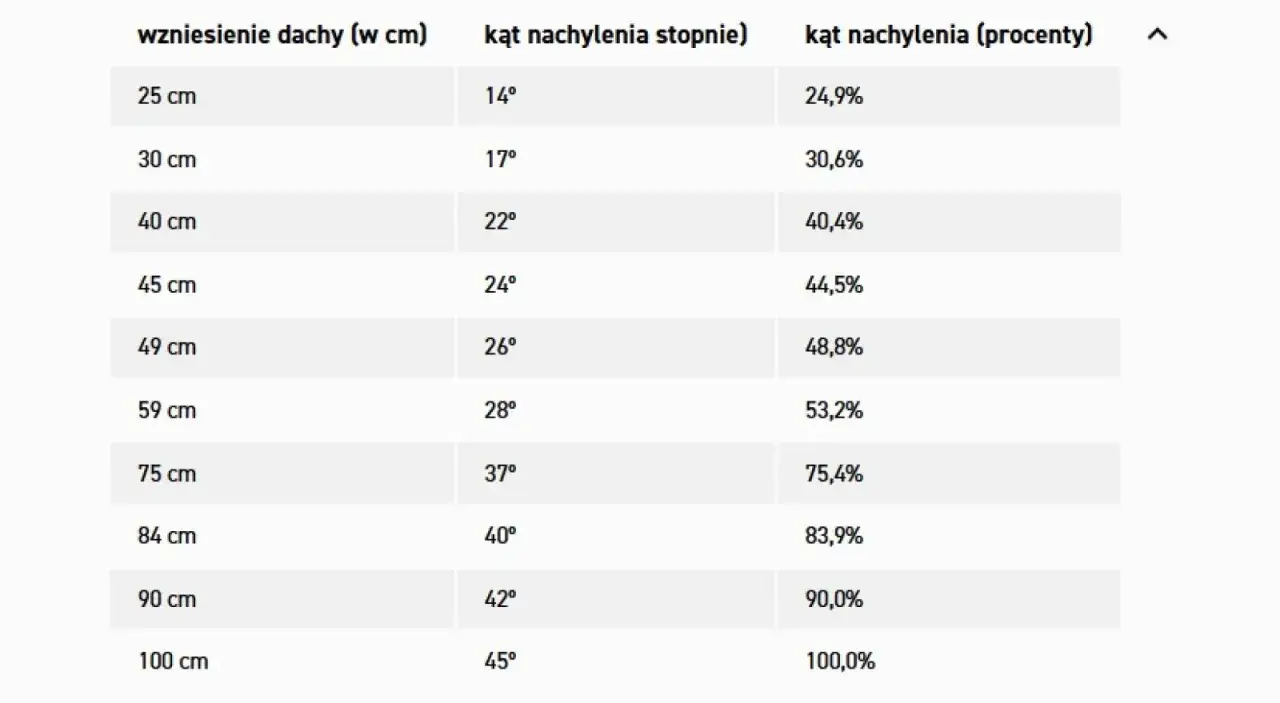

Stopnie, procenty i proporcja 1 do x
Nachylenie dachu spotkasz w trzech zapisach. Stopnie opisują kąt, procenty pokazują, o ile metrów rośnie połać na każde 100 m poziomego rzutu, a zapis 1:x określa relację wzniosu do odległości poziomej.
Spadek procentowy obliczysz tak:
p = (h / r) × 100%
Jeśli wysokość wynosi 0,5 m na 2 m rzutu, spadek to 25%. Kąt otrzymasz dopiero po obliczeniu arctan(0,25), czyli około 14°. Nie można więc powiedzieć, że 25% oznacza 25°.
| Kąt połaci | Spadek orientacyjny | Relacja wysokości do rzutu |
|---|---|---|
| 5° | 8,7% | 1:11,4 |
| 10° | 17,6% | 1:5,7 |
| 15° | 26,8% | 1:3,7 |
| 20° | 36,4% | 1:2,7 |
| 25° | 46,6% | 1:2,1 |
| 30° | 57,7% | 1:1,7 |
| 35° | 70,0% | 1:1,4 |
| 40° | 83,9% | 1:1,2 |
| 45° | 100% | 1:1 |
Najłatwiejszy punkt kontrolny to 45° = 100%. Przy łagodnych dachach różnica między stopniami jest szczególnie myląca, dlatego przy zakupie materiału zawsze sprawdzam, w jakiej jednostce producent podał minimalny spadek.
Co wynik oznacza dla pokrycia i projektu
Sam kąt nie mówi jeszcze, czy dane pokrycie będzie działało poprawnie. Znaczenie mają również długość połaci, strefa śniegowa i wiatrowa, sposób wykonania warstwy wstępnego krycia, zakłady oraz detale przy kominach, koszach i oknach dachowych.
| Pokrycie | Spotykany zakres orientacyjny | Co trzeba sprawdzić |
|---|---|---|
| Papa lub membrana na stropodachu | około 2-5° | system odwodnienia, zakłady i sposób zgrzewania |
| Blacha na rąbek | często od około 3-8° | zalecenia systemowe i szczelność połączeń |
| Blachodachówka | często od około 9-14° | minimalny spadek konkretnego profilu i długość arkusza |
| Dachówka ceramiczna lub betonowa | często około 22-30° i więcej | model dachówki, warstwa wstępnego krycia i sposób mocowania |
| Gont bitumiczny | często od około 12-15° | podłoże, wentylacja i wymagania producenta |
Podane wartości są tylko orientacyjne. Producent może wymagać innego minimum dla konkretnego modelu, a przy małym kącie zalecić dodatkowe zabezpieczenia. Nie zamawiałbym pokrycia wyłącznie na podstawie tabeli z internetu, jeśli karta techniczna produktu podaje dokładniejsze warunki.
Polskie warunki techniczne nie ustanawiają jednej uniwersalnej wartości kąta dla wszystkich dachów. Wymagają przede wszystkim, aby dach miał spadki umożliwiające odprowadzenie wody opadowej i topniejącego śniegu. Osobno trzeba sprawdzić miejscowy plan zagospodarowania przestrzennego albo decyzję o warunkach zabudowy, ponieważ dokumenty planistyczne mogą określać geometrię dachu.
Przeczytaj również: Połączenie ściany szczytowej z dachem - uniknij błędów!
Błędy, które najczęściej zmieniają wynik
- Użycie długości krokwi zamiast rzutu poziomego. To najczęstszy błąd. Długość po skosie jest przeciwprostokątną, a nie podstawą we wzorze z tangensem.
- Podwojenie niewłaściwego wymiaru. Przy dachu dwuspadowym połowa szerokości budynku dotyczy jednej połaci. Nie należy automatycznie dzielić ani mnożyć wymiarów bez sprawdzenia przekroju.
- Pomylenie stopni z procentami. Kąt 30° to około 57,7%, a nie 30%.
- Pomiar okapu jako części połaci. Wysunięcie dachu może zaburzyć wynik, jeśli nie jest elementem obliczanego rzutu konstrukcyjnego.
- Założenie, że każda połać ma ten sam spadek. Dotyczy to szczególnie dachów wielospadowych, lukarn i starych budynków po przebudowach.
Od wyniku do bezpiecznej decyzji na budowie
Najpraktyczniejsza kolejność wygląda następująco: zmierz wysokość i poziomy rzut, policz kąt funkcją arctan, przelicz go na procenty, a potem porównaj wynik z dokumentacją oraz kartą techniczną planowanego pokrycia. Taki prosty schemat eliminuje większość pomyłek już na etapie wstępnej oceny.
Jeżeli różnica między pomiarem a projektem wynosi kilka stopni, nie zakładaj od razu, że projekt jest błędny. Przyczyną może być inny punkt odniesienia, warstwy dachu, ugięcie konstrukcji albo niedokładny pomiar. W przypadku przebudowy więźby, zmiany kąta lub ingerencji w ściany nośne potrzebna jest ocena projektanta konstrukcji.
Sam rachunek jest prosty, ale jego znaczenie wykracza poza liczbę na kalkulatorze. Prawidłowy kąt wpływa na odpływ wody, dobór pokrycia, długość krokwi i trwałość całego dachu, dlatego przed rozpoczęciem prac zawsze sprawdzam zarówno geometrię, jak i wymagania konkretnego systemu.
