Jak łączyć zbrojenie w fundamentach? Poradnik krok po kroku

Prawidłowe łączenie zbrojenia w fundamentach to jeden z najważniejszych etapów budowy, który bezpośrednio wpływa na trwałość, stabilność i bezpieczeństwo całej konstrukcji domu. Ten artykuł to praktyczny przewodnik, który pomoże zrozumieć i prawidłowo wykonać ten kluczowy element, minimalizując ryzyko kosztownych błędów.

Zbrojenie, czyli stalowe pręty zatopione w betonie, pełni fundamentalną rolę w konstrukcji każdego budynku. Beton doskonale radzi sobie ze ściskaniem, ale jest kruchy i słabo znosi rozciąganie oraz zginanie. Tutaj wkracza stal, która przejmuje te siły, tworząc kompozyt materiałowy o znacznie większej wytrzymałości. W fundamentach, które przenoszą obciążenia z całego domu na grunt, ta współpraca jest absolutnie kluczowa dla stabilności i długowieczności konstrukcji. Ignorowanie zasad prawidłowego łączenia zbrojenia to proszenie się o poważne problemy. Niewłaściwie wykonane połączenia mogą osłabić konstrukcję fundamentów, prowadząc do powstawania pęknięć, a w skrajnych przypadkach nawet do awarii budowlanej. W mojej praktyce widziałem, jak pozornie niewielkie oszczędności na tym etapie, czy po prostu brak wiedzy, skutkowały znacznie większymi kosztami napraw w przyszłości, nie wspominając o utracie komfortu i bezpieczeństwa mieszkańców. Zawsze powtarzam, że projekt budowlany jest twoją biblią. To w nim, a konkretnie w części konstrukcyjnej, znajdziesz wszystkie niezbędne informacje dotyczące zbrojenia: średnice prętów, klasy stali, wymagane długości zakładów oraz precyzyjne rozmieszczenie. Te parametry nie są przypadkowe zostały obliczone przez konstruktora zgodnie z normą Eurokod 2 (PN-EN 1992-1-1), aby zapewnić bezpieczeństwo i trwałość budynku. Bezwzględne przestrzeganie projektu to podstawa.

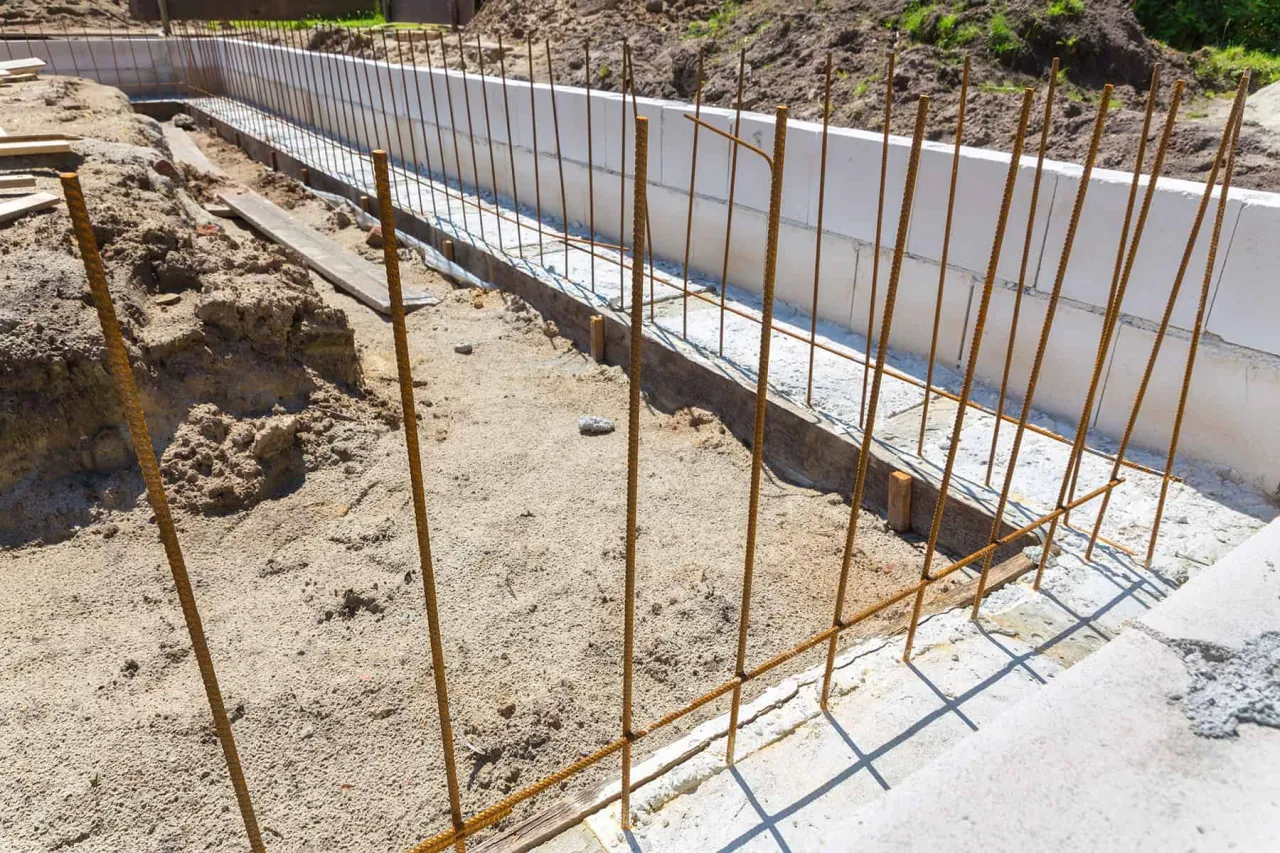

Wybór metody: jak łączyć pręty zbrojeniowe w fundamentach?

W budownictwie jednorodzinnym, najpopularniejszą i najczęściej stosowaną metodą łączenia prętów zbrojeniowych jest technika "na zakład". Polega ona na ułożeniu dwóch prętów równolegle obok siebie, na określonej długości, a następnie związaniu ich miękkim drutem wiązałkowym. To proste, skuteczne i sprawdzone rozwiązanie, które przy prawidłowym wykonaniu zapewnia odpowiednie przeniesienie sił. Alternatywą, choć rzadziej spotykaną w typowym budownictwie jednorodzinnym, są złącza mechaniczne, zwane również skręcanymi. Wykorzystuje się je głównie w większych, bardziej skomplikowanych konstrukcjach, gdzie wymagana jest duża precyzja i szybkość montażu, a także w miejscach o bardzo dużych naprężeniach. Warto również wspomnieć o spawaniu zbrojenia. Jest to metoda, która wymaga specjalistycznej wiedzy, odpowiedniego sprzętu i musi być wykonywana wyłącznie przez wykwalifikowanych profesjonalistów. Niewłaściwe spawanie może drastycznie osłabić stal, zmieniając jej właściwości mechaniczne i prowadząc do kruchości, co jest absolutnie niedopuszczalne w elementach konstrukcyjnych. Dlatego też w budownictwie mieszkaniowym unika się tej metody, chyba że projektant wyraźnie ją dopuszcza i precyzuje warunki wykonania.

Długość zakładu: kluczowy parametr dla wytrzymałości zbrojenia

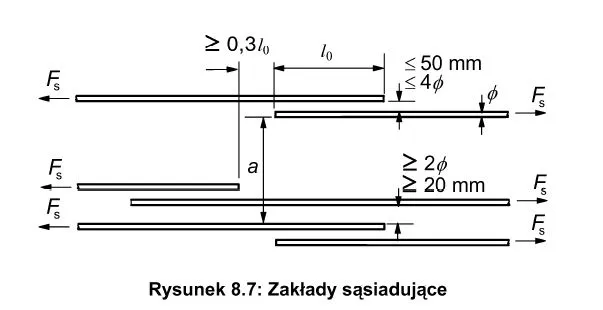

Długość zakładu, oznaczana często jako `ls` lub `l0`, to odcinek, na którym dwa łączone pręty zbrojeniowe nakładają się na siebie i są ze sobą związane. Jest to absolutnie kluczowy parametr dla zapewnienia prawidłowego przenoszenia sił rozciągających między prętami. Jeśli zakład będzie zbyt krótki, połączenie nie będzie w stanie przenieść pełnego obciążenia, co w konsekwencji osłabi całą konstrukcję fundamentu. W praktyce budowlanej często stosuje się ogólną regułę "50 x Ø", czyli 50-krotność średnicy pręta. Oznacza to, że jeśli łączymy pręty o średnicy 12 mm, długość zakładu powinna wynosić około 50 x 12 mm = 600 mm, czyli 60 cm. Dla prętów o średnicy 10 mm będzie to 50 cm, a dla 16 mm 80 cm. Pamiętajmy jednak, że jest to jedynie orientacyjna wytyczna. Najważniejszy zawsze jest projekt konstrukcyjny, który może wskazywać inne wartości, dostosowane do specyfiki danego obiektu i obciążeń. Na wymaganą długość zakładu wpływa kilka czynników, które konstruktor bierze pod uwagę podczas projektowania:

• Średnica prętów: Im większa średnica pręta, tym dłuższy zakład jest potrzebny do zapewnienia odpowiedniej powierzchni styku i przyczepności.
• Klasa stali: Stal o wyższej wytrzymałości (np. B500SP, B500B) przenosi większe siły, dlatego wymaga dłuższego zakładu, aby te siły mogły być efektywnie przekazane.
• Klasa betonu: Beton o wyższej klasie (np. C25/30) zapewnia lepszą przyczepność do stali, co w niektórych przypadkach może nieznacznie skrócić wymagany zakład.
• Położenie prętów: Pręty górne w elemencie (często w strefie rozciąganej) mogą wymagać nieco dłuższego zakładu niż pręty dolne.

W projekcie konstrukcyjnym zawsze znajdziesz również informację, gdzie połączenia na zakład są dopuszczalne, a gdzie należy ich unikać na przykład w strefach największych naprężeń. Bardzo ważne jest również, aby połączenia były rozmieszczone "na mijankę", czyli nie kumulować ich w jednym przekroju elementu, aby nie osłabiać go punktowo.

Narzędzia i materiały do wiązania zbrojenia: co będzie potrzebne?

Podstawowym materiałem do łączenia prętów zbrojeniowych jest drut wiązałkowy. Jego rola jest czysto stabilizacyjna ma za zadanie utrzymać pręty w odpowiedniej pozycji i geometrii szkieletu zbrojeniowego na czas betonowania. Drut wiązałkowy nie przenosi żadnych sił konstrukcyjnych, dlatego nie ma wpływu na wytrzymałość zbrojenia po stwardnieniu betonu. Najczęściej stosuje się miękki, żarzony drut stalowy o średnicy 1.2 mm lub 1.4 mm, który jest elastyczny i łatwy w obróbce. Do ręcznego wiązania zbrojenia niezastąpione są cęgi (obcęgi) zbrojarskie. To proste, ale bardzo skuteczne narzędzie, które pozwala szybko i precyzyjnie skręcać drut wiązałkowy. Jest to metoda tania i idealna dla mniejszych prac, a także tam, gdzie liczy się precyzja każdego wiązania. Wiele osób, w tym ja, ceni sobie kontrolę, jaką dają cęgi. Na większych budowach, gdzie liczy się czas i skala prac, coraz częściej stosuje się automatyczne wiązarki do zbrojenia. Te zasilane akumulatorowo urządzenia znacznie przyspieszają proces wiązania, wykonując go w ułamku sekundy. Dla inwestora indywidualnego, budującego dom jednorodzinny, zakup takiej wiązarki może być jednak zbędnym wydatkiem, biorąc pod uwagę jej koszt i jednorazowe zastosowanie. Ręczne cęgi w zupełności wystarczą.

Instrukcja krok po kroku: jak prawidłowo połączyć zbrojenie ławy fundamentowej?

Prawidłowe wykonanie zbrojenia ławy fundamentowej to proces wymagający precyzji i uwagi na detale. Oto jak to zrobić krok po kroku:

1. Przygotowanie prętów: Zanim zaczniesz układać zbrojenie, upewnij się, że wszystkie pręty są czyste. Muszą być wolne od luźnej rdzy, błota, oleju, farby czy lodu. Te zanieczyszczenia osłabiają przyczepność betonu do stali, co bezpośrednio wpływa na efektywność zbrojenia. Nalotowa rdza, która ściśle przylega do stali, jest dopuszczalna, ale wszystko, co można łatwo usunąć, musi zniknąć.

2. Ustawienie szkieletu i otulina betonu: Szkielet zbrojeniowy musi być prawidłowo ustawiony w wykopie lub szalunku. Kluczowe jest zapewnienie minimalnej otuliny betonu, czyli warstwy betonu, która osłania stal z każdej strony. Dla ław fundamentowych otulina ta wynosi zazwyczaj 5 cm. Aby to zagwarantować, należy stosować specjalne podkładki dystansowe (tzw. grzybki, krążki, kostki) wykonane z betonu lub tworzywa sztucznego. Chronią one stal przed korozją, która mogłaby osłabić konstrukcję.

3. Odmierzenie i wykonanie zakładu: Zgodnie z projektem konstrukcyjnym lub regułą "50 x Ø", precyzyjnie odmierz długość zakładu. Pręty powinny zachodzić na siebie na całej tej długości. To jest moment, w którym nie ma miejsca na "na oko" każdy centymetr ma znaczenie dla wytrzymałości połączenia.

4. Technika wiązania drutem: Po ułożeniu prętów na zakład, zwiąż je drutem wiązałkowym. Wiązania powinny być rozmieszczone w kilku miejscach na długości zakładu (np. co 20-30 cm), a także na końcach zakładu. Połączenie musi być mocne i stabilne, aby utrzymać pręty w odpowiedniej pozycji podczas betonowania i wibrowania betonu, ale jednocześnie nie może być zbyt sztywne, aby nie uszkodzić drutu podczas ewentualnych drobnych przesunięć.

5. Rozmieszczanie połączeń "na mijankę": Bardzo ważna zasada to rozmieszczanie połączeń "na mijankę" (staggered). Oznacza to, że nie wszystkie pręty w jednym przekroju elementu powinny być łączone na zakład. Zazwyczaj przyjmuje się, że w jednym przekroju nie powinno się łączyć więcej niż 50% prętów. Dzięki temu unika się osłabienia konstrukcji w jednym punkcie, a siły są rozkładane równomiernie na większej długości elementu.

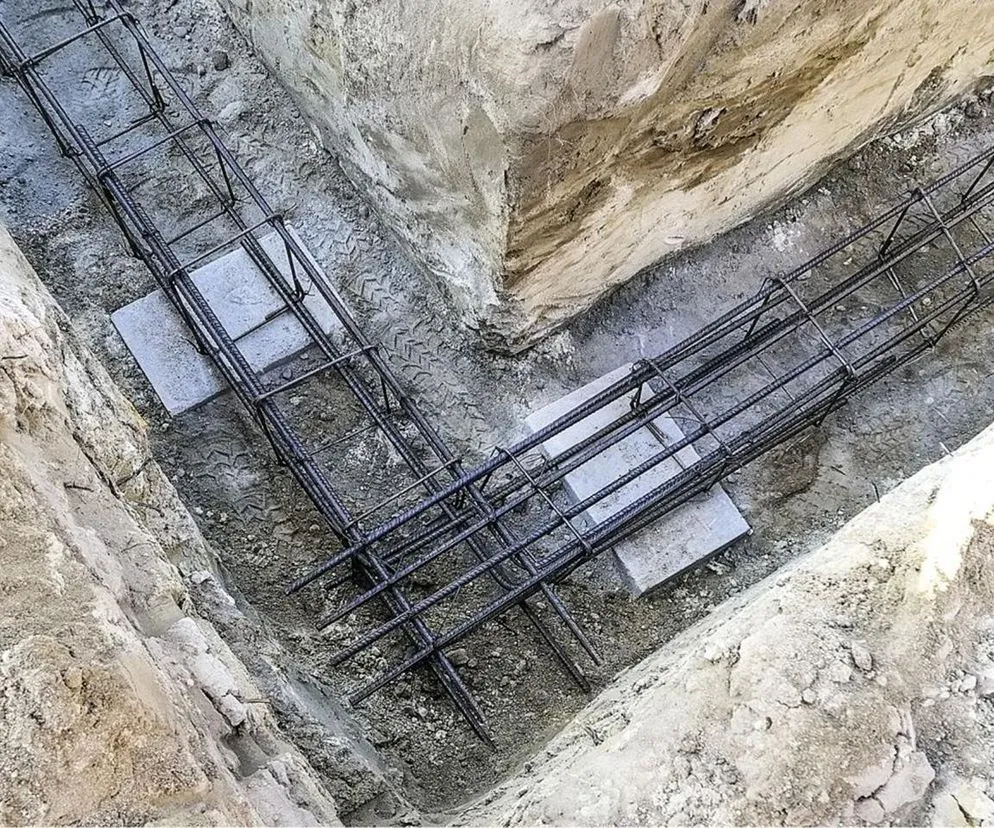

Unikaj tych błędów: 5 najgroźniejszych pomyłek przy łączeniu zbrojenia

W mojej karierze widziałem wiele błędów na budowie, ale te związane ze zbrojeniem należą do najpoważniejszych. Mogą mieć katastrofalne skutki dla całej konstrukcji. Oto 5 najgroźniejszych pomyłek, których należy bezwzględnie unikać:

1. Zbyt krótki zakład: To absolutny numer jeden na liście najgroźniejszych błędów. Zbyt krótki zakład oznacza, że połączenie nie jest w stanie przenieść pełnych obciążeń, co prowadzi do osłabienia konstrukcji w kluczowych miejscach. W efekcie fundament może pękać, a w skrajnych przypadkach może dojść do awarii budowlanej. Zawsze trzymaj się długości zakładu z projektu lub zasady 50 x Ø.

2. Brak odpowiedniej otuliny: Układanie zbrojenia bezpośrednio na gruncie, deskowaniu lub bez użycia podkładek dystansowych to poważny błąd. Bez odpowiedniej otuliny (np. 5 cm dla ław fundamentowych) stal jest narażona na bezpośredni kontakt z wilgocią i agresywnymi substancjami z gruntu, co prowadzi do szybkiej korozji. Zardzewiała stal traci swoje właściwości wytrzymałościowe, a fundament staje się osłabiony.

3. Kumulowanie połączeń w jednym miejscu: Łączenie zbyt wielu prętów na zakład w jednym, krótkim odcinku elementu to prosta droga do jego osłabienia. Zamiast rozkładać połączenia równomiernie, tworzy się "słaby punkt". Pamiętaj o zasadzie "na mijankę" nie więcej niż 50% prętów powinno być łączonych w jednym przekroju.

4. Zanieczyszczone pręty: Pręty zbrojeniowe przed betonowaniem muszą być czyste. Błoto, olej, luźna rdza, lód czy inne zanieczyszczenia drastycznie osłabiają przyczepność betonu do stali. Jeśli beton nie przylega ściśle do prętów, zbrojenie nie będzie w stanie efektywnie przenosić sił, a cała konstrukcja będzie działać nieprawidłowo.

5. Użycie niewłaściwej stali: Stosowanie stali o innej klasie, średnicy lub gatunku niż określona w projekcie jest niedopuszczalne. Każdy pręt ma swoje specyficzne właściwości mechaniczne, które zostały uwzględnione w obliczeniach konstrukcyjnych. Zastąpienie pręta o wyższej wytrzymałości prętem o niższej klasie lub mniejszej średnicy może mieć katastrofalne skutki dla bezpieczeństwa konstrukcji i jest rażącym błędem wykonawczym.

Checklista: upewnij się, że zbrojenie jest połączone prawidłowo

Zanim beton zaleje fundamenty, warto poświęcić chwilę na dokładne sprawdzenie wykonanego zbrojenia. To ostatni dzwonek, by wychwycić ewentualne błędy i je skorygować. Oto kluczowe punkty, które powinieneś sprawdzić:

1. Długość zakładów zgodna z projektem (lub regułą 50 x Ø): Sprawdź miarką, czy wszystkie połączenia na zakład mają odpowiednią długość. To najważniejszy punkt.
2. Zapewniona minimalna otulina betonu (podkładki dystansowe): Upewnij się, że zbrojenie jest podniesione nad gruntem/deskowaniem i oddalone od ścian szalunku za pomocą podkładek dystansowych.
3. Połączenia rozmieszczone "na mijankę", nie więcej niż 50% w jednym przekroju: Obejrzyj zbrojenie i sprawdź, czy połączenia nie kumulują się w jednym miejscu.
4. Pręty czyste, wolne od zanieczyszczeń i luźnej rdzy: Przejedź dłonią po prętach. Nie może być na nich błota, oleju ani luźnych płatów rdzy.
5. Zastosowana stal zgodna z projektem (klasa, średnica): Sprawdź oznaczenia na prętach i porównaj je z tym, co jest w projekcie.
6. Wiązania drutem stabilne i mocne: Delikatnie porusz szkieletem zbrojeniowym powinien być stabilny, a pręty nie powinny się przesuwać względem siebie.

Jeśli masz jakiekolwiek wątpliwości, zauważysz niezgodności z projektem lub po prostu brakuje Ci doświadczenia w ocenie poprawności wykonania zbrojenia, zawsze skonsultuj się z kierownikiem budowy lub konstruktorem. Ich wiedza i doświadczenie są nieocenione na tym etapie. Lepiej zadać jedno pytanie za dużo, niż później mierzyć się z kosztownymi konsekwencjami błędów. Pamiętaj, że fundamenty to podstawa Twojego domu nie warto na nich oszczędzać ani ryzykować.
