Falownik to jedno z tych urządzeń, które na papierze brzmią bardzo technicznie, a w praktyce potrafią wyraźnie poprawić pracę pomp, wentylatorów i całych układów grzewczych. W tym tekście wyjaśniam, falownik co to jest, jak działa, gdzie ma sens w instalacjach i kiedy naprawdę pomaga obniżyć zużycie energii. To temat ważny, bo od właściwego doboru zależą komfort, rachunki i trwałość osprzętu.
Najważniejsze rzeczy, które warto wiedzieć o falowniku
- Falownik reguluje pracę silnika przez zmianę częstotliwości i napięcia zasilania.
- W instalacjach grzewczych najczęściej poprawia pracę pomp obiegowych, wentylatorów i sprężarek.
- Największy zysk daje tam, gdzie obciążenie zmienia się w czasie, a nie pracuje stale na pełnej mocy.
- Dobór opiera się przede wszystkim na prądzie silnika, rodzaju obciążenia i warunkach montażu.
- Najczęstszy błąd to kupowanie urządzenia wyłącznie „na kilowaty” bez sprawdzenia tabliczki znamionowej silnika.
Czym jest falownik i skąd bierze się zamieszanie z nazwami
W budownictwie i technice instalacyjnej falownikiem nazywa się najczęściej przemiennik częstotliwości, czyli urządzenie, które pozwala płynnie sterować obrotami silnika elektrycznego. Z mojego doświadczenia wynika, że sporo nieporozumień bierze się stąd, że to samo słowo bywa używane w kilku kontekstach, a każdy oznacza coś trochę innego.
Najczęściej spotykam trzy znaczenia:
- w napędach pomp i wentylatorów falownik steruje silnikiem, zmieniając częstotliwość i napięcie zasilania,
- w fotowoltaice inwerter zamienia prąd stały z paneli na prąd przemienny,
- w pompach ciepła określenie „inwerterowa” odnosi się do modulowanej pracy sprężarki, a nie do osobnego, dokładanego później urządzenia.
W kontekście ogrzewania najważniejsze jest to pierwsze znaczenie, bo właśnie wtedy falownik realnie wpływa na pracę instalacji: uspokaja obroty, ogranicza skoki poboru energii i lepiej dopasowuje wydajność do potrzeb domu. Skoro wiemy już, o czym mówimy, czas przejść do samej zasady działania.
Jak działa falownik krok po kroku
Falownik nie robi niczego „magicznego”. To urządzenie energoelektroniczne, które najpierw porządkuje energię z sieci, a potem podaje ją na silnik w takiej formie, by można było sterować jego obrotami. W polskich instalacjach pracujemy zwykle na sieci 230/400 V i 50 Hz, więc zmiana parametrów zasilania ma bardzo konkretne przełożenie na pracę napędu.
- Prostowanie napięcia - prąd przemienny z sieci jest zamieniany na prąd stały.
- Wygładzanie - kondensatory stabilizują napięcie w obwodzie pośrednim.
- Przekształcanie - tranzystory mocy, zwykle IGBT, bardzo szybko „składają” nowy przebieg wyjściowy.
- Regulacja obrotów - silnik dostaje sygnał o odpowiedniej częstotliwości, więc pracuje szybciej albo wolniej.
Najprościej można to opisać tak: częstotliwość decyduje o prędkości obrotowej silnika, a napięcie musi iść za nią, żeby napęd nie grzał się nadmiernie. Dla przykładu, silnik czterobiegunowy przy 50 Hz dąży do około 1500 obr./min, a po obniżeniu częstotliwości falownik pozwala zejść z obrotami bez brutalnego dławienia pracy.
W pompach i wentylatorach działa tu jeszcze ważna zależność praktyczna: niewielkie obniżenie prędkości daje duży spadek poboru mocy. Przy takich odbiornikach moc nie maleje liniowo, tylko dużo szybciej, więc 20% niższe obroty mogą oznaczać mniej więcej połowę poboru energii. To właśnie dlatego falownik bywa tak skuteczny w instalacjach grzewczych, a dalej pokażę, gdzie daje największy efekt.
Gdzie w ogrzewaniu falownik daje największy efekt
Ja najczęściej patrzę na falownik przez jeden prosty filtr: czy instalacja naprawdę pracuje ze zmiennym obciążeniem. Jeśli tak, korzyść jest zwykle wyraźna. Jeśli nie, urządzenie może być po prostu nadmiarowe. W ogrzewaniu najwięcej zyskują układy, które muszą reagować na zmianę przepływu, temperatury lub zapotrzebowania na moc.
| Zastosowanie | Co reguluje falownik | Dlaczego to ma znaczenie | Kiedy efekt jest największy |
|---|---|---|---|
| Pompa obiegowa | Prędkość obrotową silnika | Stabilizuje przepływ i ogranicza hałas w instalacji | Gdy zawory i pętle często się domykają lub otwierają |
| Wentylator w kotle lub centrali | Wydajność nawiewu lub nadmuchu | Lepsze spalanie, mniej skoków pracy i mniejsze zużycie energii | Gdy obciążenie zmienia się w ciągu dnia |
| Pompa ciepła | Pracę sprężarki i wentylatora | Urządzenie dopasowuje moc do aktualnego zapotrzebowania na ciepło | Przy domach o zmiennym poborze ciepła |
| Układ z wieloma obiegami | Ciśnienie lub przepływ | Pomaga utrzymać równowagę hydrauliczną bez ciągłego „przewymiarowania” pompy | Przy podłogówce, rozdzielaczach i większych instalacjach |
Na tym tle dobrze widać różnicę między sterowaniem on/off a pracą z falownikiem. W układzie on/off urządzenie włącza się i wyłącza skokowo, co daje większe wahania temperatury, ciśnienia i często także hałasu. Falownik pozwala pracować płynniej, a to zwykle oznacza mniejsze zużycie energii i mniej nerwową pracę całego systemu.
Nie obiecuję jednak cudów. Jeżeli pompa lub wentylator niemal zawsze powinny działać na pełnej mocy, oszczędność będzie ograniczona. Najwięcej zysku pojawia się tam, gdzie instalacja rzadko potrzebuje 100% wydajności, a to prowadzi do kolejnej ważnej kwestii: jakie rodzaje falowników faktycznie spotkasz w budynku.
Rodzaje falowników, z którymi spotkasz się w budynkach
W praktyce pod jedną nazwą kryją się rozwiązania z różnych światów. Warto je rozróżnić, bo instalator, projektant i użytkownik często rozmawiają o „falowniku”, a każdy ma na myśli coś innego. Ja zawsze sprawdzam kontekst, zanim zacznę oceniać parametry.
Przemiennik częstotliwości do silników
To podstawowy typ falownika używany do pomp, wentylatorów i innych napędów. Jego zadanie jest proste: steruje obrotami silnika i dopasowuje je do aktualnego zapotrzebowania. W prostszych układach stosuje się sterowanie skalarne, czyli utrzymywanie odpowiedniego stosunku napięcia do częstotliwości. W bardziej wymagających napędach używa się sterowania wektorowego, które dokładniej kontroluje moment obrotowy.
Falownik w instalacji fotowoltaicznej

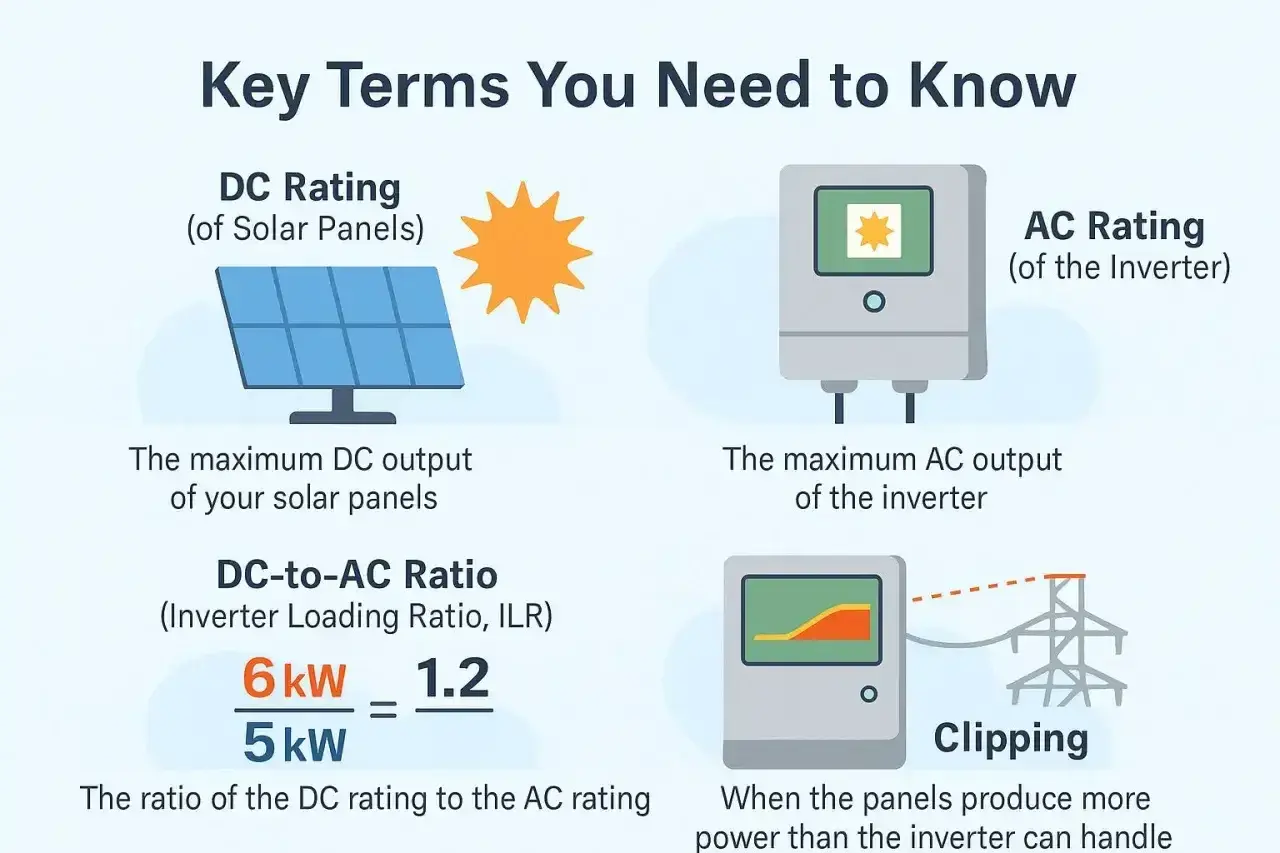

Tu chodzi o urządzenie, które zamienia prąd stały z paneli na prąd przemienny zgodny z siecią. To ważne w budynkach, ale nie jest tym samym, co falownik sterujący silnikiem pompy. Jeśli ktoś myli te pojęcia, zwykle zaczyna porównywać urządzenia, które pełnią zupełnie inne funkcje.
Przeczytaj również: Technik geodeta - co robi? Fundament każdej inwestycji
Inwerter w pompie ciepła
W pompach ciepła falownik najczęściej pracuje jako element sterujący sprężarką. Dzięki temu urządzenie nie działa tylko w trybie włącz/wyłącz, lecz dopasowuje moc do zapotrzebowania na ciepło. To właśnie dlatego pompy ciepła z inwerterem potrafią być cichsze, stabilniejsze i efektywniejsze przy częściowym obciążeniu.
Gdy rozumie się już te różnice, łatwiej dobrać urządzenie do konkretnej instalacji. I to właśnie jest moment, w którym teoria musi zejść na poziom praktyki.
Jak dobrać urządzenie do konkretnej instalacji
Największy błąd, jaki widzę przy doborze, to patrzenie wyłącznie na moc w kilowatach. Moc jest ważna, ale nie wystarcza. W praktyce ważniejsze są dane z tabliczki znamionowej silnika, charakter obciążenia i to, w jakich warunkach będzie pracował sam falownik.
| Co sprawdzam | Dlaczego to ważne | Na co uważać |
|---|---|---|
| Prąd znamionowy silnika | To on mówi, czy urządzenie rzeczywiście poradzi sobie z napędem | Nie dobiera się falownika „na oko” po samej mocy |
| Liczbę faz i napięcie | Muszą pasować do zasilania oraz do silnika | Inny model wybiera się do 230 V, inny do 400 V |
| Rodzaj obciążenia | Pompa, wentylator i sprężarka pracują inaczej niż np. przenośnik | Nie każdy algorytm sterowania jest równie dobry dla każdego napędu |
| Warunki montażu | Temperatura, wilgotność i wentylacja wpływają na trwałość | Za ciasna szafa lub brak chłodzenia szybko skracają życie elektroniki |
| Funkcje dodatkowe | PID, wejścia sterujące, komunikacja i zabezpieczenia ułatwiają automatykę | Nie płaci się za funkcje, których instalacja i tak nie wykorzysta |
Jeśli mam dać jedną praktyczną wskazówkę, to brzmi ona tak: zapas 10-20% na prądzie znamionowym zwykle daje rozsądny margines pracy, bez kupowania urządzenia przewymiarowanego. W instalacjach grzewczych przydaje się też sterowanie PID, czyli automatyczne dopasowywanie obrotów do zadanej wartości ciśnienia, temperatury lub przepływu. To właśnie takie funkcje sprawiają, że falownik realnie wspiera automatykę, a nie tylko ją komplikuje.
Dobór to jedno, ale montaż i późniejsza eksploatacja potrafią zepsuć nawet dobry projekt. Tu najczęściej pojawiają się błędy, które w praktyce są kosztowniejsze niż sam zakup urządzenia.
Najczęstsze błędy przy montażu i eksploatacji
Falownik potrafi działać świetnie, ale tylko wtedy, gdy nie zrobi się z niego „uniwersalnej skrzynki do wszystkiego”. W instalacjach grzewczych i budynkowych najczęściej spotykam kilka powtarzalnych problemów.
- Dobór po samej mocy - silnik może mieć inną charakterystykę prądową, niż sugeruje sama wartość w kW.
- Zbyt słabe chłodzenie - elektronika mocy nie lubi wysokiej temperatury ani ciasnej zabudowy.
- Brak filtrowania zakłóceń - przy dłuższych przewodach i wrażliwej automatyce warto zadbać o ograniczenie zakłóceń elektromagnetycznych, czyli filtry EMC.
- Nieprawidłowe parametry silnika - źle wpisany prąd, napięcie czy częstotliwość potrafią obniżyć sprawność i przyspieszyć zużycie.
- Oczekiwanie oszczędności tam, gdzie nie ma zmiennego obciążenia - jeśli instalacja prawie zawsze pracuje na pełnej mocy, falownik nie zwróci się tak szybko, jak wielu osobom się wydaje.
Warto też pamiętać, że nie każdy silnik i nie każda pompa automatycznie nadają się do pracy z dowolnym falownikiem. Zdarza się, że ograniczeniem są warunki izolacji, sposób rozruchu albo wymagania producenta urządzenia. Jeśli ktoś to pomija, kończy z problemami, które nie wynikają z jakości samego falownika, tylko z błędnego założenia na etapie projektu.
Gdy te kwestie są dopilnowane, urządzenie zwykle robi dokładnie to, czego od niego oczekuję: uspokaja pracę układu, zmniejsza skoki obciążeń i dopasowuje pobór energii do realnych potrzeb. Na koniec zostawiam kilka krótkich rzeczy, które sam sprawdzam przed decyzją o zakupie i montażu.
Co sprawdzam przed decyzją o zakupie i montażu
- Czy instalacja rzeczywiście pracuje zmiennie, czy większość czasu jedzie na stałym obciążeniu.
- Czy falownik ma sterować osobnym silnikiem, czy ma współpracować z automatyką kotła albo pompy ciepła.
- Czy producent dopuszcza dany typ silnika i czy tabliczka znamionowa zgadza się z parametrami urządzenia.
- Czy w miejscu montażu jest miejsce na chłodzenie, serwis i bezpieczne poprowadzenie przewodów.
- Czy potrzebne będą dodatkowe zabezpieczenia, na przykład filtr EMC, dławik albo lepsza ochrona przed wilgocią i pyłem.
Dobrze dobrany falownik nie jest gadżetem. W instalacji grzewczej ma być narzędziem do spokojniejszej, bardziej przewidywalnej pracy układu. Jeśli urządzenie ma realnie pomóc, trzeba je dopasować do konkretnego silnika, konkretnego obciążenia i konkretnego budynku, a nie do samej mocy zapisanej w katalogu.
