Geodeta wytycza budynek? Sprawdź dokumenty i uniknij błędów!

W tym artykule dowiesz się, jakie dokumenty i warunki musisz spełnić, aby geodeta mógł sprawnie wytyczyć budynek na Twojej działce. Poznaj cały proces formalny i praktyczny krok po kroku, aby uniknąć błędów i przyspieszyć rozpoczęcie budowy.

Czego geodeta bezwzględnie potrzebuje, aby rozpocząć pracę?

Aby geodeta mógł w ogóle przystąpić do pracy na Twojej działce i wytyczyć budynek, musisz dostarczyć mu kilka kluczowych dokumentów. Bez nich jego praca jest niemożliwa, a próba rozpoczęcia tyczenia bez wymaganych formalności może prowadzić do poważnych problemów prawnych i budowlanych.

• Zatwierdzony projekt budowlany: To podstawa wszelkich prac. Geodeta potrzebuje zarówno części architektoniczno-budowlanej, jak i, co najważniejsze, projektu zagospodarowania działki lub terenu. To właśnie w tym drugim dokumencie znajdują się szczegółowe informacje o położeniu budynku względem granic działki, istniejącej infrastruktury i innych obiektów. Bez niego geodeta nie wie, gdzie dokładnie ma umiejscowić Twój przyszły dom.
• Ostateczna decyzja o pozwoleniu na budowę lub potwierdzenie skutecznego zgłoszenia budowy: To formalne zielone światło dla rozpoczęcia prac. Geodeta nie może tyczyć obiektu, który nie ma uregulowanej sytuacji prawnej. Upewnij się, że Twoja decyzja jest ostateczna (czyli upłynął termin na odwołanie) lub że zgłoszenie budowy zostało przyjęte bez sprzeciwu.

Dlaczego projekt budowlany to absolutna podstawa?

Projekt budowlany, a w szczególności jego część dotycząca zagospodarowania działki lub terenu, jest absolutną podstawą dla geodety. To w nim zawarte są wszystkie niezbędne dane, takie jak wymiary budynku, jego rzuty, a przede wszystkim dokładne położenie na działce, określone w stosunku do punktów stałych lub granic nieruchomości. Geodeta na podstawie tych informacji wykonuje precyzyjne obliczenia, które pozwalają mu przenieść projektowane linie i punkty z papieru na grunt. Bez tego dokumentu, geodeta po prostu nie wie, co i gdzie ma wytyczyć.

Rola mapy do celów projektowych czy stara mapa wystarczy?

Mapa do celów projektowych to kolejny kluczowy element, który często jest integralną częścią projektu zagospodarowania terenu. Muszę podkreślić, że musi być ona aktualna. Stara mapa, nawet jeśli wydaje się być w dobrym stanie, może zawierać nieaktualne dane dotyczące uzbrojenia terenu, istniejących obiektów czy nawet granic działki. Geodeta, który będzie tyczył budynek, najczęściej bazuje na mapie, którą sam wcześniej przygotował lub otrzymał od architekta. Użycie nieaktualnej mapy to prosta droga do błędów w tyczeniu, które mogą skutkować koniecznością kosztownych poprawek lub nawet rozbiórki części konstrukcji. Zawsze upewnij się, że dokumentacja jest świeża i zgodna ze stanem faktycznym.

Pozwolenie na budowę lub zgłoszenie kiedy geodeta może wejść na działkę?

Geodeta może przystąpić do pracy na działce i wytyczyć budynek dopiero po tym, jak uzyskasz ostateczną decyzję o pozwoleniu na budowę lub po skutecznym zgłoszeniu budowy. Oznacza to, że wszelkie formalności administracyjne muszą być już za Tobą. Chociaż zmiany w Prawie Budowlanym w ostatnich latach uprościły niektóre procedury, na przykład dla domów do 70 m² na zgłoszenie, to jednak nie zwalniają one z obowiązku geodezyjnego wytyczenia obiektu w terenie. Tyczenie jest pierwszym krokiem na placu budowy, który legalizuje rozpoczęcie prac ziemnych i fundamentowych.

Jak przebiega tyczenie budynku w praktyce?

Kto za co odpowiada? Inwestor, kierownik budowy i geodeta na placu budowy

Proces tyczenia budynku to współpraca kilku stron, z jasno określonymi rolami. Jako inwestor, jesteś zleceniodawcą usługi i to Ty dostarczasz niezbędną dokumentację. Jednak na placu budowy kluczową rolę odgrywa kierownik budowy. Jego obecność podczas tyczenia jest obowiązkowa! To on wskazuje geodecie, które elementy projektu mają być wytyczone, a następnie potwierdza zgodność tyczenia z projektem. Geodeta natomiast jest wykonawcą prac. Jego zadaniem jest precyzyjne przeniesienie projektu na grunt, zgodnie z obowiązującymi przepisami i sztuką geodezyjną. Ta trójstronna współpraca gwarantuje, że budynek zostanie posadowiony dokładnie tam, gdzie powinien.

Od analizy dokumentacji po obliczenia, czyli praca geodety "za biurkiem"

Zanim geodeta pojawi się na Twojej działce z niwelatorem i pryzmatem, czeka go sporo pracy "za biurkiem". Pierwszym krokiem jest dokładna analiza dostarczonej dokumentacji, w tym projektu budowlanego i mapy do celów projektowych. Geodeta sprawdza spójność danych, ewentualne kolizje i upewnia się, że wszystkie niezbędne informacje są dostępne. Następnie przystępuje do przygotowania danych do tyczenia, czyli wykonuje skomplikowane obliczenia geodezyjne. Na ich podstawie wyznacza współrzędne punktów charakterystycznych budynku, które później zostaną przeniesione na grunt. To etap, który wymaga precyzji i doświadczenia, ponieważ każdy błąd tutaj może mieć poważne konsekwencje w terenie.

Tyczenie w terenie: Co oznaczają tajemnicze paliki i ławy drutowe?

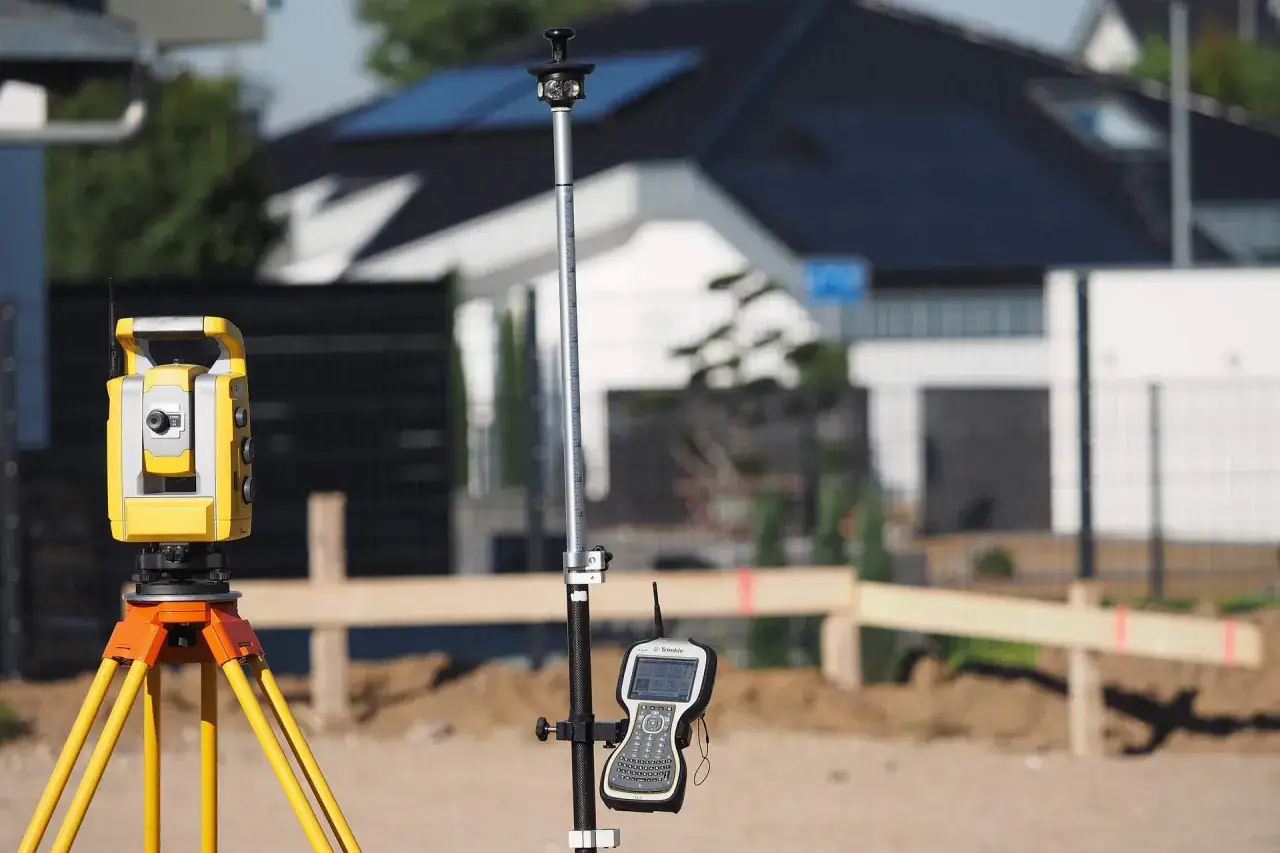

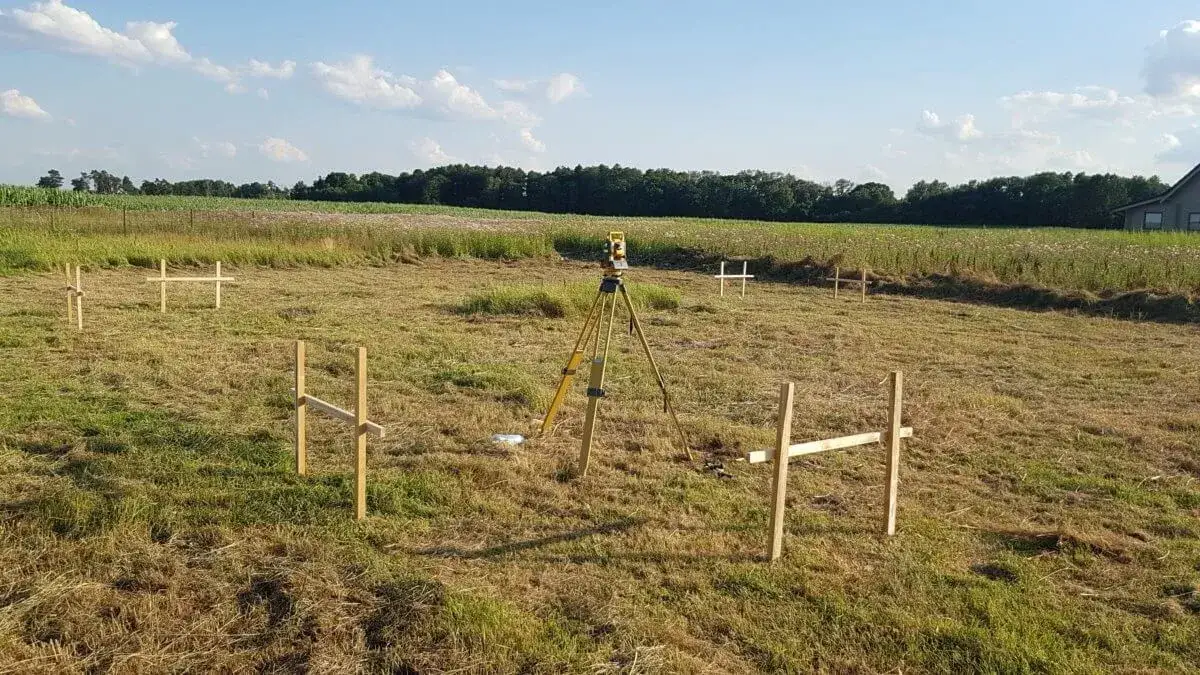

Po etapie biurowym przychodzi czas na prace w terenie. Geodeta, wykorzystując specjalistyczny sprzęt (taki jak tachimetr czy odbiornik GNSS), stabilizuje punkty osiowe i narożniki budynku. Robi to za pomocą drewnianych palików, które są wbijane w ziemię. Bardzo często wokół wytyczonych osi buduje się tak zwane ławy drutowe. Są to proste konstrukcje z desek i palików, na których geodeta zaznacza osie budynku za pomocą naciągniętych drutów lub żyłek. Dzięki nim ekipa budowlana może łatwo odtworzyć i kontrolować położenie fundamentów oraz ścian, nawet po usunięciu palików w trakcie prac ziemnych. Geodeta wyznacza również repery robocze, czyli punkty o znanej wysokości, które służą do kontroli poziomu posadowienia budynku. To wszystko ma na celu zapewnienie maksymalnej precyzji i ułatwienie pracy kolejnym ekipom.

Jakie punkty budynku są wyznaczane i dlaczego są tak ważne?

Podczas tyczenia geodeta wyznacza kilka kluczowych punktów, które są fundamentalne dla prawidłowego posadowienia obiektu i dalszych etapów budowy. Ich precyzyjne określenie jest absolutnie niezbędne:

• Osie konstrukcyjne budynku: Są to główne linie, które wyznaczają położenie ścian nośnych i innych elementów konstrukcyjnych. Ich prawidłowe wytyczenie gwarantuje, że budynek będzie miał odpowiednie wymiary i kształt.
• Narożniki budynku: To punkty określające zewnętrzne krawędzie obiektu. Są one kluczowe do wyznaczenia obrysu fundamentów i ścian zewnętrznych.
• Repery robocze: Są to punkty o ustalonej wysokości, służące jako odniesienie dla poziomu zero budynku. Dzięki nim można kontrolować głębokość wykopów, wysokość fundamentów i poszczególnych kondygnacji.
• Punkty charakterystyczne dla elementów specjalnych: W zależności od projektu, geodeta może również wyznaczyć położenie innych ważnych elementów, takich jak słupy, kominy czy otwory technologiczne.

Wszystkie te punkty są niezwykle ważne, ponieważ stanowią bazę dla wszystkich dalszych prac budowlanych. Błąd w ich wyznaczeniu może skutkować koniecznością kosztownych poprawek, a nawet rozbiórki.

Niezbędne formalności po wytyczeniu budynku

Kluczowy wpis w dzienniku budowy bez niego nie ruszysz z budową

Po zakończeniu prac geodezyjnych w terenie, geodeta ma obowiązek dokonać wpisu w dzienniku budowy. Jest to absolutnie kluczowy element formalny, bez którego nie możesz kontynuować dalszych etapów budowy. Wpis ten stanowi oficjalne potwierdzenie, że tyczenie budynku zostało wykonane zgodnie z projektem i obowiązującymi przepisami. Zawiera on datę wykonania prac, dane geodety, numer jego uprawnień oraz potwierdzenie zgodności wytyczenia z projektem zagospodarowania terenu. Bez tego wpisu, inspektor nadzoru budowlanego może wstrzymać prace, co narazi Cię na niepotrzebne opóźnienia i koszty. Zawsze upewnij się, że geodeta dokonał tego wpisu!

Szkic tyczenia: Twoje potwierdzenie i mapa dla wykonawców

Oprócz wpisu w dzienniku budowy, od geodety powinieneś otrzymać również szkic z tyczenia. Jest to dokument, który w czytelny sposób przedstawia wytyczone osie lub narożniki budynku oraz repery robocze, wraz z ich wymiarami i odległościami od stałych punktów odniesienia. Szkic ten pełni podwójną funkcję: po pierwsze, jest Twoim potwierdzeniem wykonania usługi i zgodności z projektem; po drugie, stanowi praktyczną mapę dla wykonawców budowlanych. Dzięki niemu kierownik budowy i ekipa wykonawcza mają jasne wytyczne, gdzie i jak mają prowadzić dalsze prace. Przechowuj go starannie, ponieważ będzie przydatny na wielu etapach budowy.

Czy geodeta musi posiadać specjalne uprawnienia?

Tak, geodeta wykonujący tyczenie budynku musi posiadać odpowiednie uprawnienia zawodowe w dziedzinie geodezji i kartografii. W Polsce są to uprawnienia w zakresie 1 (geodezyjne pomiary sytuacyjno-wysokościowe, realizacyjne i inwentaryzacyjne) oraz zakresie 2 (rozgraniczanie i podziały nieruchomości, sporządzanie dokumentacji do celów prawnych). Jest to gwarancja, że osoba wykonująca pomiary posiada niezbędną wiedzę, doświadczenie i kwalifikacje do wykonywania tak odpowiedzialnych zadań. Zawsze poproś geodetę o przedstawienie swoich uprawnień lub sprawdź je w Centralnym Rejestrze Osób Posiadających Uprawnienia Zawodowe w Dziedzinie Geodezji i Kartografii. Wybór profesjonalisty to inwestycja w spokój i bezpieczeństwo Twojej budowy.

Najczęściej zadawane pytania i jak uniknąć błędów

Ile kosztuje usługa wytyczenia domu jednorodzinnego?

Koszt wytyczenia budynku w Polsce jest zróżnicowany i zależy od kilku czynników, takich jak wielkość i skomplikowanie obiektu, lokalizacja działki (ceny mogą się różnić w zależności od regionu) oraz zakres dodatkowych prac. Dla typowego domu jednorodzinnego ceny wahają się zazwyczaj od 1000 zł do 2500 zł. Warto zawsze poprosić o kilka ofert od różnych geodetów i porównać je, upewniając się, że zakres usługi jest identyczny. Pamiętaj, że najniższa cena nie zawsze oznacza najlepszą jakość, a precyzja w tyczeniu jest kluczowa.

Jak długo trwają prace geodezyjne w terenie?

Czas trwania prac geodezyjnych w terenie zależy od złożoności projektu oraz warunków panujących na działce. Dla standardowego domu jednorodzinnego, bez nietypowych kształtów czy skomplikowanych elementów, prace geodety trwają zazwyczaj od kilku godzin do jednego dnia roboczego. Jeśli obiekt jest duży, ma nieregularny kształt lub wymaga wytyczenia wielu dodatkowych punktów (np. dla tarasów, garaży wolnostojących), czas ten może się wydłużyć. Zawsze warto dopytać geodetę o przewidywany czas trwania prac.

Co zrobić, gdy odkryjesz błąd w wytyczeniu budynku?

Jeśli masz jakiekolwiek wątpliwości lub odkryjesz, że budynek został wytyczony niezgodnie z projektem, działaj natychmiast! Przede wszystkim skontaktuj się z geodetą, który wykonywał tyczenie, oraz z kierownikiem budowy. Wstrzymaj wszelkie prace budowlane, które mogłyby utrwalić błąd. Geodeta jest odpowiedzialny za poprawność swoich pomiarów i powinien niezwłocznie skorygować ewentualne pomyłki na swój koszt. Ignorowanie błędów w tyczeniu może prowadzić do poważnych konsekwencji prawnych (np. niezgodność z pozwoleniem na budowę), finansowych (konieczność rozbiórki) i technicznych (problemy konstrukcyjne). Lepiej zareagować od razu niż ponosić konsekwencje w przyszłości.

Wytyczenie przyłączy a wytyczenie budynku czy to ta sama usługa?

Chociaż wytyczenie budynku i wytyczenie przyłączy to usługi geodezyjne i często wykonuje je ten sam geodeta, są to dwie odrębne usługi. Wytyczenie budynku dotyczy głównych osi i narożników obiektu, które określają jego położenie i kształt na działce. Natomiast wytyczenie przyłączy dotyczy lokalizacji mediów, takich jak przyłącze wodociągowe, kanalizacyjne, energetyczne czy gazowe. Każda z tych usług wymaga oddzielnego zlecenia i jest realizowana na podstawie odrębnych projektów (np. projektu przyłącza). Warto pamiętać o tym rozróżnieniu i upewnić się, że w zakresie zlecenia dla geodety uwzględnione są wszystkie potrzebne prace.
