Remont łazienki albo budowa domu to dobry moment, by dopracować odprowadzanie ścieków, zanim rury znikną pod tynkiem i posadzką. Dobrze zaprojektowana instalacja kanalizacyjna powinna mieć właściwe średnice, spadki, wentylację oraz dostęp do miejsc, które kiedyś mogą wymagać czyszczenia. Poniżej omawiam projektowanie, dobór materiałów, montaż, koszty oraz błędy, które najczęściej kończą się zapachami, hałasem albo niedrożnością.
Najważniejsze decyzje wpływają na działanie całego układu
- Spadek około 2% dla przewodów DN 110 mm pomaga utrzymać sprawny odpływ.
- Pion kanalizacyjny musi być prawidłowo odpowietrzony, najlepiej przez wywiewkę ponad dachem.
- Średnica DN 110 mm jest typowym rozwiązaniem dla odpływu z toalety, a DN 50 mm dla umywalki, zlewu i prysznica.
- Rewizje i łagodne łuki ułatwiają późniejsze udrażnianie przewodów.
- Wody opadowe powinny być prowadzone oddzielnym systemem, jeśli pozwalają na to warunki działki i sieci.
Dobry projekt zaczyna się od trasy, nie od wyboru rury
Najpierw rozrysowuję położenie urządzeń sanitarnych, pionów i wyjścia z budynku. Dopiero później dobieram średnice oraz materiał. Taka kolejność ogranicza liczbę załamań i pozwala prowadzić ścieki możliwie krótko, z równym spadkiem w kierunku odpływu.
W domu jednorodzinnym najczęściej stosuje się układ grawitacyjny. Ścieki płyną dzięki różnicy poziomów, dlatego każde podniesienie rury, przeciwspadek albo przypadkowe przewężenie może później powodować zastoiny. Przepompownia jest potrzebna dopiero wtedy, gdy odpływ grawitacyjny jest niemożliwy, na przykład w łazience poniżej poziomu sieci.
Rozdziel ścieki sanitarne od deszczówki
Wody z toalety, umywalki, prysznica i kuchni trafiają do kanalizacji sanitarnej. Woda z dachu, tarasu lub odwodnienia terenu powinna być odprowadzana do kanalizacji deszczowej, zbiornika retencyjnego albo na działkę, jeśli pozwalają na to warunki gruntowe i przepisy.
Łączenie obu systemów bez sprawdzenia lokalnych wymagań jest ryzykowne. Podczas intensywnego deszczu duża ilość wody może przeciążyć przewody sanitarne i zwiększyć ryzyko cofnięcia ścieków. Ja traktuję rozdzielenie tych instalacji jako podstawową zasadę projektową, a nie opcjonalne ulepszenie.
Ustaw urządzenia tak, aby skrócić podejścia
Najłatwiej poprowadzić rury, gdy łazienka, kuchnia i pralnia znajdują się blisko siebie albo korzystają ze wspólnego pionu. Długie podejście do zlewu czy pralki wymaga większej uwagi przy spadku i odpowietrzeniu. W praktyce kilka minut poświęconych na analizę układu pomieszczeń może oszczędzić kosztownego kucia posadzki.
Trzeba również uwzględnić grubość izolacji, warstwy podłogi, belki, nadproża i inne instalacje. Nie wolno prowadzić rur przez elementy konstrukcyjne bez zgody projektanta. Otwór wykonany w niewłaściwym miejscu może osłabić strop lub ścianę.
Średnice, spadki i odpowietrzenie decydują o sprawnym odpływie
Średnicę dobiera się do rodzaju urządzenia, długości podejścia i liczby podłączonych punktów. Zbyt mała rura może szybko się zamulać, ale przewymiarowanie również nie jest idealne. Przy bardzo dużej średnicy przepływ małej ilości ścieków może nie zapewnić dobrego samooczyszczania przewodu.
| Odbiornik lub odcinek | Typowa średnica | Praktyczna wskazówka |
|---|---|---|
| Umywalka, zlew, prysznic, pralka | DN 50 mm | Przy długim podejściu trzeba szczególnie pilnować spadku i napowietrzenia. |
| Wanna | DN 50 mm | Odpływ powinien mieć możliwie krótką trasę do pionu. |
| Miska ustępowa | DN 100 lub DN 110 mm | Nie należy redukować średnicy za miską ustępową. |
| Pion kanalizacyjny | Najczęściej DN 110 mm | Na dole warto przewidzieć rewizję i łatwy dostęp serwisowy. |
| Wyjście z budynku | Często DN 160 mm | Ostateczny wymiar wynika z projektu, przepływu i warunków przyłączenia. |
W instalacjach domowych często przyjmuje się spadek około 2%, czyli 2 cm różnicy poziomu na każdy metr rury. Dla mniejszych podejść spotyka się zwykle 2-3%, ale ostateczny spadek powinien wynikać z projektu i długości przewodu. Zbyt mały spadek sprzyja odkładaniu osadów, a zbyt duży może sprawić, że woda odpłynie szybciej niż części stałe.
Przewody poziome powinny być prowadzone możliwie prosto. Zamiast jednego ostrego kolana lepiej zastosować dwa łuki, które tworzą łagodniejszą zmianę kierunku. Podejścia boczne warto włączać do przewodu głównego pod kątem nie większym niż 60 stopni, ponieważ taki układ ogranicza zawirowania i ułatwia przepływ.
Przeczytaj również: Sezon grzewczy - Jak przygotować instalację i obniżyć rachunki?
Wentylacja chroni syfony i usuwa gazy
Pion kanalizacyjny nie służy wyłącznie do transportu ścieków. Musi także wyrównywać ciśnienie w rurach. Bez prawidłowego odpowietrzenia może dojść do wysysania wody z syfonu, a wtedy do pomieszczenia przedostaje się zapach z kanalizacji.
Przewody wentylujące piony powinny być wyprowadzone ponad dach i ponad górną krawędź okien oraz drzwi znajdujących się w odległości mniejszej niż 4 m od wylotu. Zawór napowietrzający może pomóc przy wybranych podejściach, ale nie zastępuje bezrefleksyjnie pełnego odpowietrzenia całego układu.
Jeżeli pion nie jest wyprowadzony ponad dach, trzeba spełnić dodatkowe warunki, między innymi zastosować urządzenia ograniczające przenikanie wyziewów oraz wyprowadzić ponad dach odpowiednią część przewodów. W domu z kilkoma łazienkami takie rozwiązanie powinien sprawdzić projektant instalacji sanitarnych.
Z czego wykonać przewody i jak je poprawnie połączyć
W nowych domach najczęściej stosuje się rury z tworzyw sztucznych. Są lekkie, łatwe w obróbce i odporne na korozję. Nie oznacza to jednak, że każda tania rura będzie dobrym wyborem. Istotna jest klasa produktu, odporność na temperaturę, sposób łączenia oraz przeznaczenie do konkretnego miejsca.
| Materiał | Zalety | Ograniczenia |
|---|---|---|
| PVC | Niska masa, łatwy montaż, szeroka dostępność. | Może przenosić hałas i wymaga ochrony przed nadmiernym nagrzewaniem. |
| PP | Dobra odporność na temperaturę i uderzenia, często stosowany wewnątrz budynków. | Zwykle jest droższy od najprostszego PVC. |
| PE | Wysoka odporność mechaniczna, przydatny między innymi w trudniejszych odcinkach. | Wymaga odpowiedniej techniki łączenia i właściwych kształtek. |
| Żeliwo | Dobre tłumienie dźwięków i wysoka trwałość. | Duża masa, wyższy koszt oraz trudniejszy montaż. |
W domach o podwyższonym standardzie akustycznym warto rozważyć rury niskoszumowe albo żeliwne. W zwykłym budynku większą różnicę niż sama nazwa systemu często robi prawidłowe mocowanie i izolacja akustyczna pionu. Rura sztywno dociśnięta do ściany może przenosić odgłosy spłukiwania nawet wtedy, gdy ma dobre parametry materiałowe.
Połączenia kielichowe wykonuje się z uszczelką gumową. Bosy koniec rury powinien być oczyszczony, a przed wsunięciem można użyć środka poślizgowego przeznaczonego do tego systemu. Nie należy dobijać elementów młotkiem ani wciskać rury bez pozostawienia miejsca na kompensację wydłużeń.
Przewody poziome o średnicach 50-110 mm mocuje się zwykle w odstępach nie większych niż około 1 m, a większe przewody w odstępach około 1,25 m. Pion powinien mieć co najmniej jeden punkt stały i jeden przesuwny na kondygnację. Uchwyty najlepiej umieszczać pod kielichami, zgodnie z zaleceniami producenta.

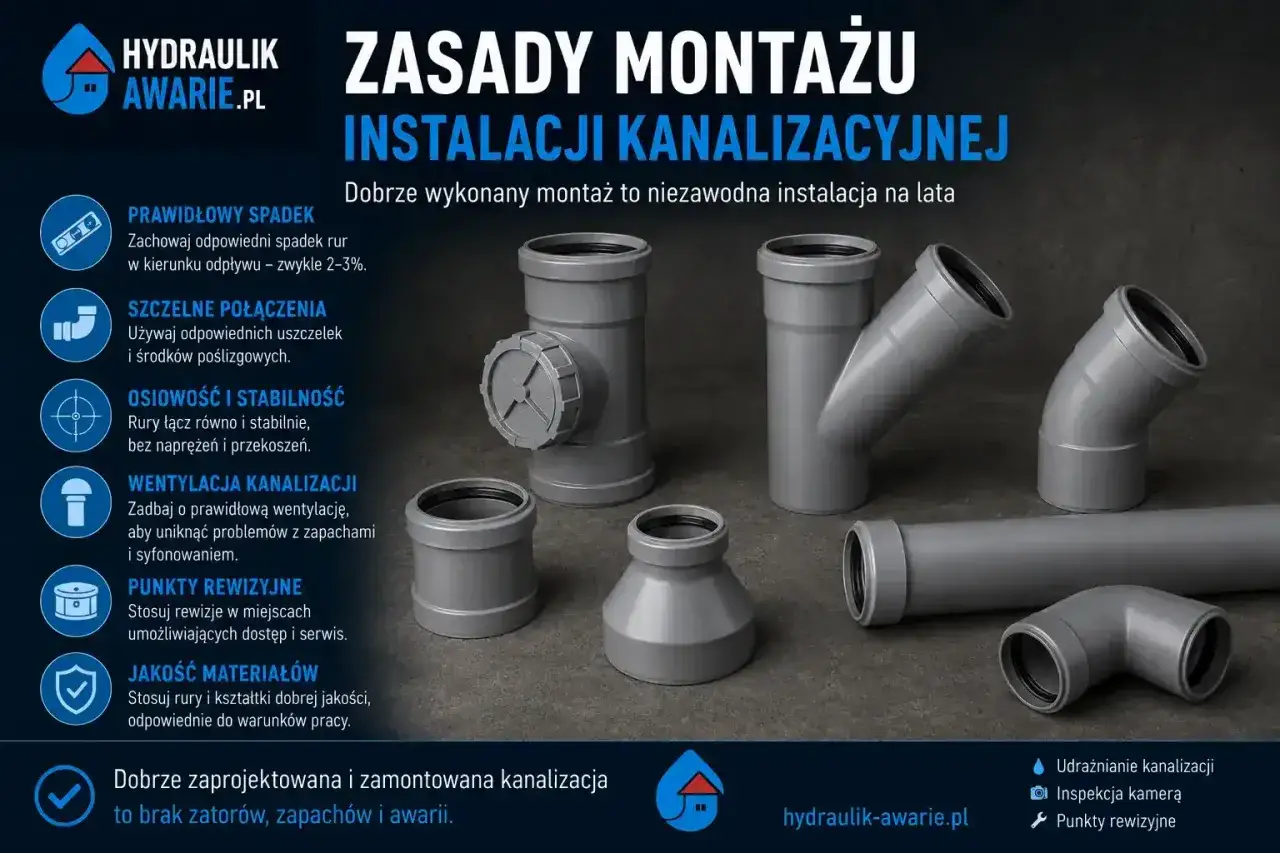

Montaż podłogowy i ścienny krok po kroku
- Wyznacz trasę na podstawie projektu i zaznacz poziomy wszystkich podejść.
- Przygotuj podłoże, usuwając ostre kamienie i nierówności, które mogłyby uszkodzić rurę.
- Ułóż przewody od niższego punktu w kierunku odbiorników, zachowując projektowany spadek.
- Wykonaj połączenia z kielichami skierowanymi przeciwnie do kierunku przepływu.
- Zamontuj rewizje, syfony i elementy napowietrzające w miejscach wskazanych w projekcie.
- Przeprowadź próbę szczelności przed zasłonięciem rur tynkiem, izolacją lub betonem.
Przy układaniu przewodów pod posadzką rura powinna leżeć na stabilnym, wyrównanym podłożu. Wolne przestrzenie zasypuje się materiałem, który nie uszkodzi tworzywa. Szczególnie ostrożnie trzeba zagęszczać grunt przy kielichach, ponieważ przesunięcie połączenia może ujawnić się dopiero po kilku miesiącach.
W ścianach przewody prowadzi się tak, aby nie były narażone na przypadkowe przewiercenie. W pionach instalacyjnych dobrze zostawić możliwość demontażu obudowy. Zakrycie wszystkich połączeń płytą bez dokumentacji zdjęciowej to pozorna oszczędność. Po remoncie trudno ustalić, gdzie biegnie rura i w którym miejscu można bezpiecznie wiercić.
Rewizję montuje się na podstawie pionu, przy zmianach kierunku oraz na dłuższych odcinkach, gdzie sprężyna lub urządzenie do udrażniania może nie dotrzeć od strony urządzenia. Każda rewizja powinna pozostać dostępna. Jeśli trzeba rozebrać pół łazienki, żeby się do niej dostać, została zaplanowana w złym miejscu.
Przed zabudową wykonuje się kontrolę drożności i szczelności. Warto również napełnić wodą syfony oraz sprawdzić jednoczesne działanie kilku odbiorników. To prosty test, który może ujawnić nieprawidłowy spadek, przeciek albo problem z odpowietrzeniem, zanim pojawią się płytki.
Co najczęściej psuje działanie kanalizacji
Pierwszym błędem jest prowadzenie rur bez sprawdzenia wysokości posadzki i miejsca włączenia do sieci. Rura może wyglądać poprawnie na rzucie, a w rzeczywistości zabraknie kilku centymetrów na zachowanie spadku. Dlatego przed rozpoczęciem prac trzeba znać rzędną wyjścia z budynku, czyli jego dokładny poziom względem podłogi i terenu.
- Stosowanie wielu ostrych kolan zamiast łagodnych łuków.
- Wykonywanie przeciwspadków i lokalnych zagłębień w podłodze.
- Redukowanie średnicy za miską ustępową.
- Brak rewizji na długich odcinkach i przy zmianach kierunku.
- Zamykanie pionu bez prawidłowego odpowietrzenia.
- Łączenie kanalizacji sanitarnej z deszczową bez analizy warunków lokalnych.
- Zabetonowanie rur bez wcześniejszej próby szczelności.
- Sztywne mocowanie przewodów bez uwzględnienia pracy termicznej.
Częstym nieporozumieniem jest też przekonanie, że większy spadek zawsze poprawia odpływ. Przy zbyt dużym nachyleniu ciecz może szybko odpłynąć, a cięższe zanieczyszczenia zostaną na dnie. Właśnie dlatego nie poprawiam spadku „na oko”, tylko kontroluję go niwelatorem, laserem albo dokładną poziomicą.

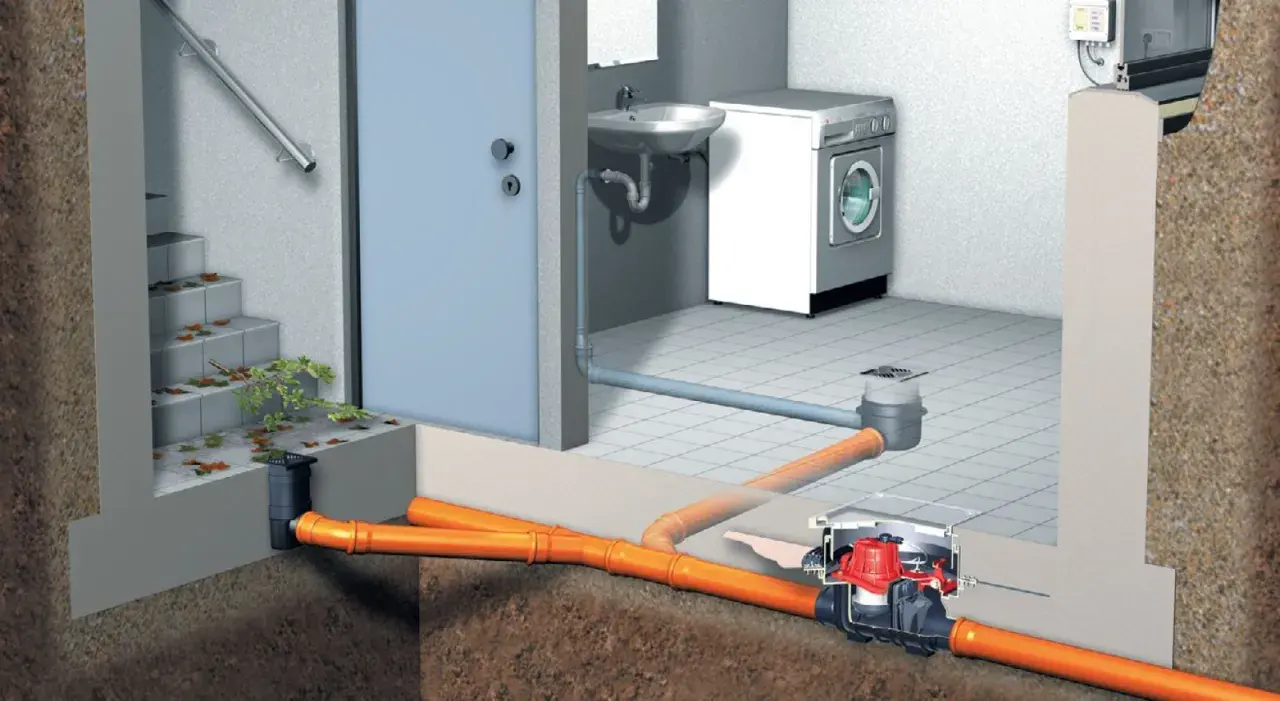

Osobnej uwagi wymaga ochrona przed przepływem zwrotnym. Pomieszczenia położone poniżej poziomu sieci mogą wymagać urządzenia przeciwzalewowego albo przepompowni. Zwykły zawór zwrotny nie zawsze rozwiązuje problem, szczególnie gdy w budynku znajdują się odpływy, z których korzysta się regularnie.
Jak zaplanować koszty bez zgadywania
Na cenę wpływa nie tylko liczba urządzeń. Duże znaczenie mają długość przewodów, liczba pionów, sposób prowadzenia rur, konieczność kucia, rodzaj podłoża, przyłącze do sieci oraz odtworzenie posadzki. Dlatego dwie łazienki o podobnej powierzchni mogą mieć zupełnie różne wyceny.
Przy porównywaniu ofert proszę wykonawcę o rozbicie kosztów na kilka pozycji: materiał, robociznę, bruzdy i zasypanie, próby szczelności, izolację akustyczną, wykopy, studzienki, przyłącze oraz wywóz odpadów. Najtańsza oferta często nie obejmuje wszystkich tych elementów, a różnica wychodzi dopiero podczas prac.
Warto osobno wycenić kanalizację wewnętrzną i odcinek od budynku do sieci. Przyłącze może wymagać uzgodnień, geodezji, wykopu, zabezpieczenia nawierzchni oraz odbioru przez operatora. Jeżeli działka nie ma dostępu do kanalizacji, trzeba dodatkowo uwzględnić szczelny zbiornik albo przydomową oczyszczalnię i związane z nimi warunki gruntowe.
Nie oszczędzałbym na rewizjach, izolacji pionu ani dokumentacji powykonawczej. Są to niewielkie koszty w porównaniu z naprawą przecieku pod posadzką albo rozbieraniem zabudowy w celu znalezienia niedrożnego odcinka.
Trzy decyzje, które ułatwią późniejsze użytkowanie domu
Przed zakryciem rur trzeba zrobić zdjęcia z widocznymi punktami odniesienia i zapisać średnice oraz przebieg przewodów. Taka dokumentacja przydaje się przy montażu mebli, wierceniu, późniejszym remoncie i diagnozowaniu awarii.
Dobry układ nie powinien tylko odprowadzać ścieków w dniu odbioru. Powinien także umożliwiać czyszczenie, ograniczać hałas i tolerować przyszłe zmiany w użytkowaniu domu. Jeśli trasa jest krótka, spadek równy, pion odpowietrzony, a rewizje dostępne, większość problemów znika jeszcze na etapie projektu.
