Zbrojenie płyt stropowych: Jak wykonać je poprawnie i bezpiecznie?

Ten artykuł to kompleksowy przewodnik po prawidłowym zbrojeniu płyt stropowych w budownictwie jednorodzinnym i nie tylko. Dowiesz się, jak zgodnie z projektem i normami wykonać solidne zbrojenie, które jest fundamentem bezpieczeństwa i trwałości całej konstrukcji Twojego domu.

Prawidłowe zbrojenie stropu fundament bezpieczeństwa Twojego domu

Zbrojenie stropu to jeden z najważniejszych etapów budowy, który bezpośrednio wpływa na bezpieczeństwo i trwałość całego obiektu. Strop jest elementem konstrukcyjnym, który musi przenosić ogromne obciążenia zarówno stałe (ciężar własny, ściany działowe), jak i zmienne (użytkownicy, meble, śnieg na dachu). Bez odpowiedniego zbrojenia, sam beton, choć doskonale radzi sobie ze ściskaniem, byłby podatny na pękanie i zawalenie pod wpływem sił rozciągających. To właśnie pręty zbrojeniowe przejmują te siły, tworząc z betonem wytrzymały kompozyt, zwany żelbetem. Z mojego doświadczenia wiem, że zaniedbanie tego etapu to proszenie się o kłopoty, które mogą mieć katastrofalne skutki.

Rola stali w betonie: Jak pręty zbrojeniowe chronią strop przed pękaniem i zawaleniem?

Kluczem do zrozumienia roli zbrojenia jest świadomość, że beton i stal mają komplementarne właściwości. Beton jest materiałem o bardzo wysokiej wytrzymałości na ściskanie, ale jednocześnie jest kruchy i słabo znosi rozciąganie. Stal natomiast charakteryzuje się wyjątkową wytrzymałością na rozciąganie. Kiedy łączymy te dwa materiały w konstrukcji żelbetowej, tworzymy kompozyt, który wykorzystuje najlepsze cechy obu. W stropie, pod wpływem obciążeń, powstają zarówno siły ściskające, jak i rozciągające. Beton przejmuje te pierwsze, a pręty nośne zbrojenia skutecznie przejmują siły rozciągające, zapobiegając zginaniu, nadmiernym ugięciom i pękaniu stropu. Dzięki temu konstrukcja jest stabilna, bezpieczna i trwała przez dziesiątki lat.

Projekt konstrukcyjny jako biblia wykonawcy: Dlaczego nigdy nie wolno go modyfikować?

Muszę to podkreślić z całą stanowczością: projekt konstrukcyjny to absolutna biblia dla każdego wykonawcy. Jest on opracowany przez inżyniera konstruktora w oparciu o rygorystyczne normy, takie jak PN-EN 1992-1-1 (Eurokod 2), które regulują wymagania dotyczące bezpieczeństwa i użytkowalności. Projekt precyzyjnie określa każdy detal: klasę stali, średnice i rozstaw prętów, ich umiejscowienie (zbrojenie górne i dolne), a także krytyczne długości zakładów i zakotwienia. Jakiekolwiek, nawet najmniejsze, odstępstwo od tych wytycznych czy to z chęci oszczędności, czy z niewiedzy może prowadzić do osłabienia konstrukcji, a w skrajnych przypadkach nawet do katastrofy budowlanej. Jako Witold Kowalski zawsze apeluję: nie improwizujcie w kwestiach bezpieczeństwa!

Eurokod 2 w praktyce: Kluczowe normy, które musi znać każdy budujący

W Polsce podstawą projektowania konstrukcji żelbetowych, w tym zbrojenia stropów, jest norma PN-EN 1992-1-1, znana jako Eurokod 2. To obszerny dokument, który zawiera szczegółowe wytyczne dotyczące projektowania, wymiarowania i wykonawstwa konstrukcji z betonu i żelbetu. Reguluje on wszystkie aspekty, od właściwości materiałów, przez metody obliczeniowe, aż po zasady rozmieszczania zbrojenia. Zrozumienie, że projektant opiera się na tych normach, jest kluczowe. Dla wykonawcy oznacza to, że każde polecenie z projektu ma swoje uzasadnienie w tych właśnie przepisach, a ich przestrzeganie jest gwarancją, że strop będzie spełniał wszystkie wymagania bezpieczeństwa, użytkowalności i trwałości.

Anatomia zbrojenia płyty stropowej niezbędna wiedza przed startem

Zanim przejdziemy do praktycznych instrukcji, musimy zrozumieć, z jakich elementów składa się zbrojenie płyty stropowej i jaką funkcję pełni każdy z nich. To podstawowa wiedza, która pozwoli Ci świadomie nadzorować prace i upewnić się, że wszystko jest wykonane zgodnie ze sztuką budowlaną.

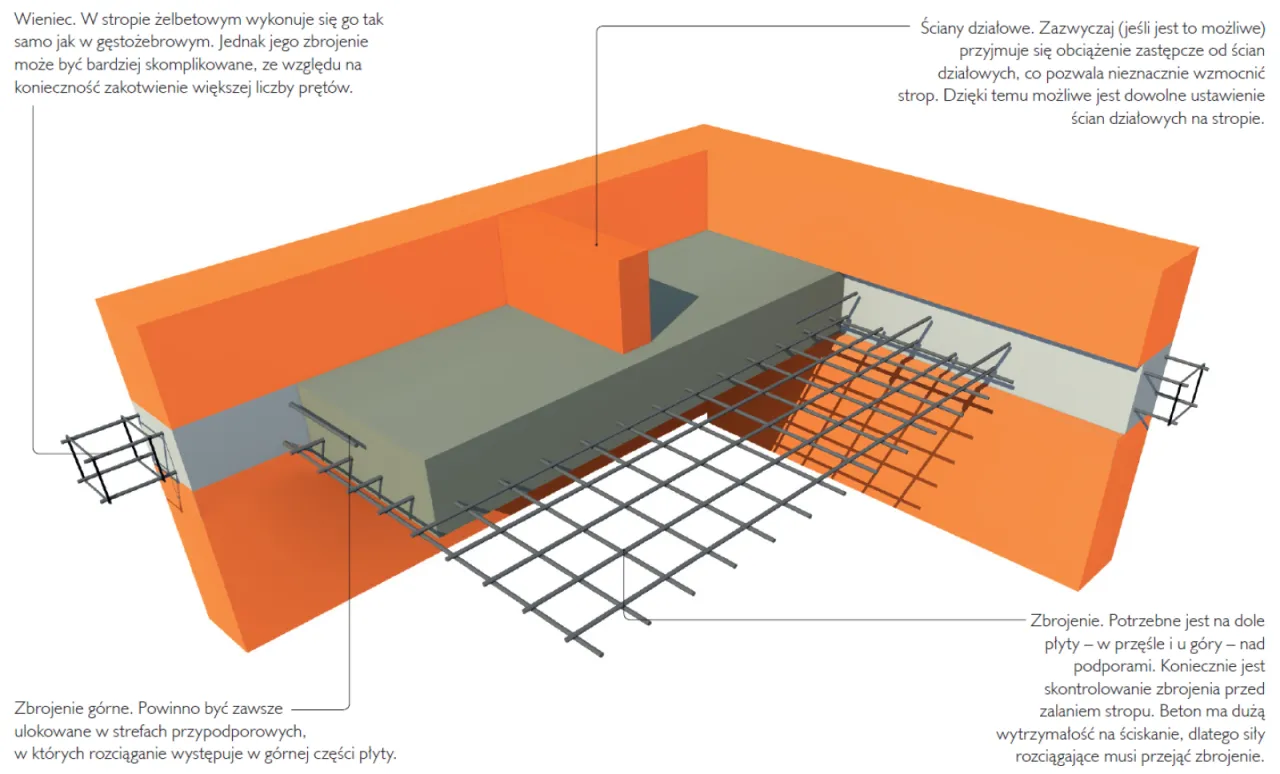

Zbrojenie dolne vs. zbrojenie górne: Gdzie i dlaczego układa się pręty?

W stropach monolitycznych, zwłaszcza tych wieloprzęsłowych, często spotykamy się z dwoma głównymi rodzajami zbrojenia pod względem umiejscowienia: dolnym i górnym. Zbrojenie dolne układane jest, jak sama nazwa wskazuje, w dolnej strefie płyty, zazwyczaj w środku przęsła. Dlaczego? Ponieważ w tych miejscach, pod wpływem obciążeń, występują tzw. dodatnie momenty zginające, co oznacza, że dolna część stropu jest rozciągana. Pręty dolne doskonale przejmują te siły. Z kolei zbrojenie górne umieszcza się w górnej strefie płyty, przede wszystkim nad podporami (czyli nad ścianami, podciągami czy słupami). W tych rejonach, ze względu na ciągłość konstrukcji, występują tzw. ujemne momenty zginające, co powoduje rozciąganie górnej części stropu. Precyzyjne umiejscowienie obu rodzajów zbrojenia jest absolutnie kluczowe dla prawidłowej pracy stropu.

Pręty nośne a rozdzielcze: Jak rozróżnić ich funkcje i prawidłowo rozmieścić?

W ramach zarówno zbrojenia dolnego, jak i górnego, wyróżniamy pręty nośne i rozdzielcze. Pręty nośne (główne) to te, które przejmują podstawowe siły rozciągające powstające w wyniku zginania stropu. Są one zazwyczaj grubsze i układane z mniejszym rozstawem w kierunku, w którym strop pracuje najintensywniej (np. w kierunku krótszego boku przęsła w stropach jednokierunkowo zbrojonych). Natomiast pręty rozdzielcze układane są prostopadle do zbrojenia głównego. Ich zadaniem nie jest bezpośrednie przenoszenie dużych obciążeń zginających, lecz zapewnienie równomiernego rozkładu obciążeń na pręty główne oraz utrzymanie ich w odpowiednim rozstawie i pozycji. Dzięki prętom rozdzielczym cała siatka zbrojeniowa jest stabilna i pracuje jako spójna całość.

Siatka zgrzewana czy pręty wiązane? Porównanie dwóch popularnych metod

Wybór metody zbrojenia często sprowadza się do decyzji między prefabrykowanymi siatkami zgrzewanymi a ręcznym wiązaniem pojedynczych prętów. Obie metody mają swoje zalety i wady, które warto znać:

Siatki zgrzewane	Pręty wiązane
Prefabrykowane, przyspieszają pracę.	Wiązana ręcznie na budowie.
Zapewniają precyzyjny rozstaw prętów.	Wymaga większej precyzji wykonawcy.
Mogą być droższe w zakupie.	Bardziej elastyczne w dostosowaniu na miejscu.

Osobiście uważam, że siatki zgrzewane są świetnym rozwiązaniem, gdy projekt przewiduje standardowe rozstawy i średnice. Znacząco przyspieszają proces i minimalizują ryzyko błędów w rozstawie. Jednak w przypadku skomplikowanych geometrii czy nietypowych wymagań, ręczne wiązanie prętów daje większą elastyczność i możliwość precyzyjnego dopasowania do projektu.

Stal stali nierówna: Jaką klasę i średnicę prętów wybrać do stropu monolitycznego?

Nie każda stal nadaje się do zbrojenia. W polskim budownictwie jednorodzinnym najczęściej stosuje się pręty żebrowane ze stali klasy A-IIIN, takie jak B500SP czy B500B. Charakteryzują się one odpowiednią wytrzymałością i przyczepnością do betonu dzięki żebrowaniu. Typowe średnice prętów w stropach monolitycznych wahają się od 12 do 16 mm, choć w zależności od rozpiętości i obciążeń, projektant może przewidzieć inne średnice. Pamiętaj, że to projekt konstrukcyjny jest jedynym źródłem informacji o konkretnych parametrach stali jej klasie, średnicy i rozstawie. Warto również wiedzieć, że średnie zużycie stali na metr kwadratowy stropu monolitycznego to zazwyczaj od 30 do 50 kg, ale to tylko orientacyjna wartość. Dokładne ilości zawsze wynikają z obliczeń projektowych.

Zbrojenie stropu krok po kroku praktyczny przewodnik

Teraz, gdy znamy już podstawy teoretyczne i rodzaje zbrojenia, przejdźmy do praktyki. Przedstawię Ci kolejne etapy prawidłowego wykonania zbrojenia płyty stropowej, od przygotowania aż po zabezpieczenie.

Krok 1: Przygotowanie i kontrola deskowania fundament pod solidne zbrojenie

Zanim na budowę trafi pierwszy pręt zbrojeniowy, deskowanie musi być perfekcyjnie przygotowane. To ono stanowi formę dla betonu i musi być w stanie utrzymać ciężar świeżej mieszanki betonowej oraz samego zbrojenia. Należy dokładnie sprawdzić deskowanie pod kątem:

• Stabilności: Czy jest solidnie podparte i nie ma ryzyka ugięcia lub zawalenia?
• Szczelności: Czy nie ma szczelin, przez które mógłby wypłynąć zaczyn cementowy?
• Poziomu: Czy całe deskowanie jest wypoziomowane zgodnie z projektem?
• Czystości: Czy na deskowaniu nie ma resztek gruzu, trocin, błota czy lodu?

Prawidłowo wykonane i skontrolowane deskowanie to niezmienny fundament dla solidnego i bezpiecznego zbrojenia. Wszelkie niedociągnięcia na tym etapie przełożą się na jakość i bezpieczeństwo całego stropu.

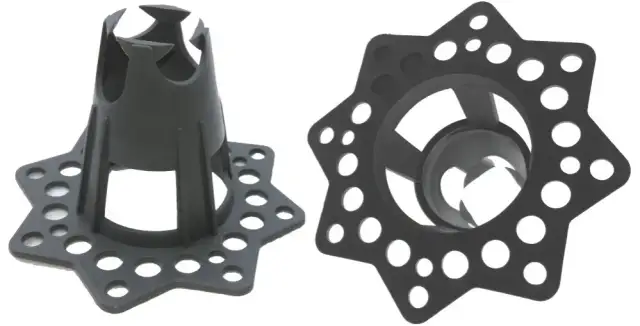

Krok 2: Kluczowa rola otuliny jak za pomocą podkładek dystansowych ochronić stal przed korozją?

Otulina to warstwa betonu, która otacza pręty zbrojeniowe. Jej rola jest niezwykle istotna chroni stal przed korozją, która mogłaby osłabić konstrukcję, a także zwiększa jej odporność ogniową. Minimalna grubość otuliny jest ściśle określona w projekcie, zazwyczaj wynosi od 2 do 3 cm w stropach wewnętrznych. Aby zapewnić tę grubość, stosuje się specjalne podkładki dystansowe (tzw. "grzybki" lub "kostki"). Mogą być plastikowe lub betonowe. Układamy je pod prętami zbrojeniowymi tak, aby stal nie leżała bezpośrednio na deskowaniu. Brak odpowiedniej otuliny to jeden z najczęstszych i najbardziej niebezpiecznych błędów, prowadzący do szybkiego niszczenia zbrojenia.

Krok 3: Układanie siatki dolnej zasady rozstawu prętów głównych i rozdzielczych

Po przygotowaniu deskowania i zapewnieniu otuliny, przystępujemy do układania zbrojenia dolnego. Zaczynamy od prętów głównych (nośnych), które układamy w kierunku przęsła, czyli wzdłuż kierunku przenoszenia obciążeń. Następnie, prostopadle do nich, układamy pręty rozdzielcze. Kluczowe jest zachowanie projektowanego rozstawu zarówno prętów głównych, jak i rozdzielczych. Często wykonawcy używają miarki i kredy, aby zaznaczyć punkty, w których mają być ułożone pręty. Pamiętaj, aby pręty były czyste i wolne od luźnej rdzy czy błota, co zapewni dobrą przyczepność betonu.

Krok 4: Prawidłowe łączenie prętów jakiej długości zakłady są absolutnie konieczne?

W przypadku, gdy pojedynczy pręt jest zbyt krótki, aby pokryć całą długość stropu, konieczne jest jego połączenie z kolejnym prętem. Odbywa się to poprzez tzw. zakład, czyli nałożenie jednego pręta na drugi na określonej długości. Długość zakładu jest krytyczna dla ciągłości pracy konstrukcji to ona gwarantuje, że siły będą skutecznie przenoszone z jednego pręta na drugi. Długość zakładu jest zawsze precyzyjnie określona w projekcie i zależy od średnicy pręta oraz klasy betonu. Przykładowo, dla pręta o średnicy Ø12 mm, zakład może wynosić około 50 cm. Nigdy nie wolno skracać długości zakładów, ponieważ osłabia to strop w najmniej oczekiwanych miejscach.

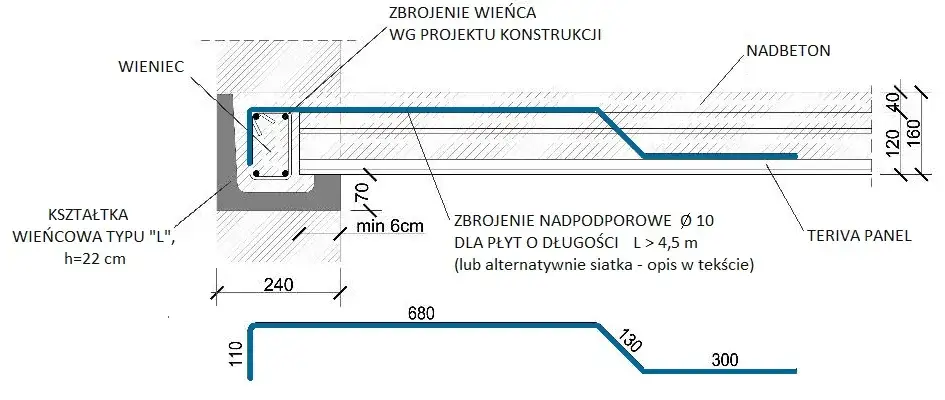

Krok 5: Montaż zbrojenia górnego precyzyjne umiejscowienie nad podporami

Po ułożeniu zbrojenia dolnego i ewentualnych zakładów, przechodzimy do montażu zbrojenia górnego. Jak już wspomniałem, zbrojenie to jest kluczowe nad podporami, gdzie występują momenty ujemne. Jego precyzyjne umiejscowienie zarówno pod względem długości, jak i wysokości jest absolutnie niezbędne. Często do podtrzymania zbrojenia górnego stosuje się specjalne kształtki zbrojeniowe (tzw. "kozły" lub "strzemiona rozprężne"), które zapewniają odpowiednią wysokość i stabilność. Warto zwrócić uwagę, aby górne pręty były odpowiednio zakotwione w przęsłach, zgodnie z wytycznymi projektu, co zapewni prawidłową współpracę zbrojenia z betonem.

Krok 6: Zabezpieczenie zbrojenia drutem wiązałkowym gwarancja stabilności podczas betonowania

Po ułożeniu wszystkich prętów, zarówno dolnych, jak i górnych, oraz zapewnieniu otuliny, należy je solidnie związać drutem wiązałkowym na skrzyżowaniach. Nie chodzi tu o przenoszenie sił, lecz o utrzymanie zbrojenia w projektowanym położeniu. Podczas betonowania, pod wpływem ciężaru betonu i wibracji, pręty mogą się przesuwać. Niezwiązane zbrojenie to prosta droga do tego, że pręty znajdą się w niewłaściwych miejscach, co znacząco osłabi konstrukcję. Drut wiązałkowy, choć wydaje się drobnym elementem, jest niezbędny do zagwarantowania stabilności całego układu zbrojenia aż do momentu, gdy beton zwiąże i utwardzi się.

Zbrojenie w miejscach szczególnych ważne detale

Standardowe zasady zbrojenia to jedno, ale każdy strop ma swoje specyficzne miejsca, które wymagają szczególnej uwagi i dodatkowego wzmocnienia. Pominięcie tych detali może prowadzić do lokalnych uszkodzeń i pęknięć.

Jak prawidłowo dozbroić otwory w stropie (np. na komin lub schody)?

Wszelkie otwory w stropie czy to na komin, schody, szyby windowe, czy większe instalacje stanowią miejsca koncentracji naprężeń. Bez odpowiedniego dozbrojenia wokół nich, strop jest narażony na powstawanie pęknięć i osłabienie nośności. Dlatego projekt konstrukcyjny zawsze precyzuje dodatkowe zbrojenie w tych miejscach. Zazwyczaj są to pręty obwodowe, które otaczają otwór, oraz pręty krzyżowe lub skośne, które rozprowadzają naprężenia. Nigdy nie wolno ignorować tych wzmocnień, nawet jeśli otwór wydaje się niewielki. To właśnie te detale świadczą o jakości wykonania i długowieczności konstrukcji.

Zbrojenie płyty balkonowej jako integralnej części stropu

Jeśli płyta balkonowa jest integralną częścią stropu monolitycznego, jej zbrojenie musi być traktowane z najwyższą starannością. Jest to element wspornikowy, który pracuje w specyficzny sposób i jest narażony na dodatkowe obciążenia (np. śnieg, obciążenia użytkowe) oraz zmienne warunki atmosferyczne. Zbrojenie płyty balkonowej musi być bezpośrednią kontynuacją zbrojenia stropowego, odpowiednio zakotwioną w płycie i wieńcu. Często wymaga ono specjalnego ułożenia prętów górnych, które przejmują główne siły rozciągające w wysięgu. Należy zwrócić uwagę na odpowiednie zabezpieczenie przed korozją, zwłaszcza w strefie zewnętrznej.

Wzmocnienie pod ciężkie ściany działowe jak uniknąć ugięć i pęknięć?

W projekcie architektonicznym często pojawiają się ciężkie ściany działowe (np. murowane), które będą obciążać strop. Aby uniknąć nadmiernych ugięć stropu i powstawania pęknięć w tych miejscach, konieczne jest przewidzenie dodatkowych wzmocnień zbrojeniowych. Zazwyczaj polega to na zagęszczeniu zbrojenia lub zastosowaniu prętów o większej średnicy w pasach pod tymi ścianami. To wzmocnienie zapewnia odpowiednią nośność i sztywność stropu, zapobiegając problemom w przyszłości. Zawsze sprawdzaj projekt pod kątem takich detali to one decydują o komforcie użytkowania i braku nieestetycznych rys na suficie.

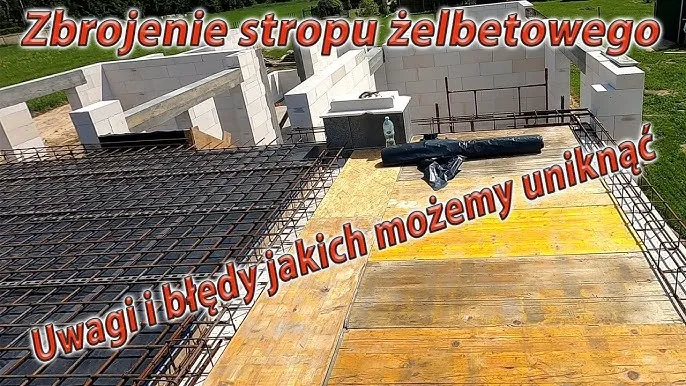

Krytyczne błędy wykonawcze 7 grzechów głównych

Przez lata pracy na budowach widziałem wiele błędów, ale te związane ze zbrojeniem stropów są najbardziej niebezpieczne. Oto lista siedmiu "grzechów głównych", których należy bezwzględnie unikać, aby zapewnić bezpieczeństwo konstrukcji.

Błąd #1: Ignorowanie projektu oszczędność, która prowadzi do katastrofy

To jest błąd numer jeden i niestety najczęściej spotykany. Stosowanie prętów o mniejszej średnicy niż przewiduje projekt, zmiana ich rozstawu, a nawet pomijanie niektórych elementów zbrojenia (np. strzemion czy dodatkowych prętów nad podporami) to prosta droga do katastrofy. Projektant dokładnie obliczył, ile stali i w jakim układzie jest potrzebne. Każda "oszczędność" w tym zakresie jest fałszywa i prowadzi do zagrożenia bezpieczeństwa konstrukcji. Pamiętaj, że konsekwencje takiego błędu mogą być niewyobrażalne.

Błąd #2: Brak lub niewłaściwa otulina prosta droga do korozji zbrojenia

Brak podkładek dystansowych i układanie zbrojenia bezpośrednio na deskowaniu to kolejny karygodny błąd. Jeśli stal nie jest odpowiednio chroniona warstwą betonu (otuliną), wilgoć i tlen z powietrza z łatwością do niej docierają, powodując szybką korozję. Zardzewiałe pręty tracą swoją wytrzymałość, a rdza, zwiększając objętość, może powodować spękania betonu. To osłabia strop i drastycznie skraca jego żywotność.

Błąd #3: Zbyt krótkie zakłady i złe kotwienie jak traci się ciągłość konstrukcji?

Jak już wspominałem, długość zakładu jest krytyczna. Zbyt krótkie zakłady prętów lub ich nieprawidłowe zakotwienie w elementach podpierających (np. wieńcach) sprawia, że konstrukcja traci swoją ciągłość. Siły nie są skutecznie przenoszone z jednego elementu na drugi, co prowadzi do lokalnego osłabienia i może skutkować pęknięciami lub nawet zniszczeniem stropu w tych newralgicznych miejscach.

Błąd #4: Zanieczyszczone pręty dlaczego brud i rdza osłabiają przyczepność betonu?

Pręty zbrojeniowe przed betonowaniem muszą być czyste. Układanie prętów zabłoconych, zaolejonych, pokrytych grubą warstwą luźnej rdzy (rdza nalotowa jest dopuszczalna, ale łuszcząca się już nie) lub warstwą lodu, drastycznie osłabia ich przyczepność do betonu. Jeśli stal nie przylega ściśle do betonu, nie może skutecznie przenosić naprężeń rozciągających, a cały kompozyt żelbetowy nie pracuje prawidłowo. To fundamentalna zasada.

Błąd #5: Niezabezpieczenie zbrojenia przed przesunięciem

Wydaje się to drobiazgiem, ale niezwiązanie prętów drutem wiązałkowym na skrzyżowaniach to poważny błąd. Podczas wibrowania betonu, a nawet podczas samego jego układania, niezabezpieczone pręty mogą się przesuwać. W efekcie zbrojenie znajdzie się w innym miejscu niż to przewidziane w projekcie, co znacząco osłabi nośność stropu. Drut wiązałkowy to tanie i skuteczne zabezpieczenie, którego nigdy nie wolno pomijać.

Błąd #6: Brak dodatkowych wzmocnień w miejscach szczególnych

Pomijanie dodatkowego zbrojenia wokół otworów w stropie (np. na komin, schody) czy pod ciężkimi ściankami działowymi to kolejny błąd, który prowadzi do lokalnych problemów. W tych miejscach powstają koncentracje naprężeń, a brak wzmocnień skutkuje powstawaniem pęknięć, nadmiernych ugięć, a nawet uszkodzeń konstrukcyjnych. Projektant zawsze precyzuje takie wzmocnienia, a wykonawca ma obowiązek je wykonać.

Finalna kontrola przed betonowaniem ostateczna checklista

Zanim na budowę wjedzie gruszka z betonem, ułożone zbrojenie musi przejść rygorystyczną kontrolę. To ostatni moment na wykrycie i skorygowanie ewentualnych błędów. Pamiętaj, że po zalaniu betonem, wszelkie poprawki są już niemożliwe lub niezwykle kosztowne. Oto, co musi zostać sprawdzone i odebrane przez kierownika budowy lub inspektora nadzoru:

Przeczytaj również: Listwa betonowa pod zbrojenie: Klucz do trwałości i bezpieczeństwa

Co sprawdza kierownik budowy przed zalaniem stropu betonem?

• Zgodność ułożonego zbrojenia z projektem konstrukcyjnym. To podstawa każdy pręt musi być tam, gdzie przewidział go projektant.
• Prawidłowe średnice i rozstawy prętów. Sprawdza się, czy użyto odpowiednich średnic i czy zachowano wymagane odległości między prętami.
• Zapewnienie odpowiedniej grubości otuliny za pomocą podkładek dystansowych. Weryfikuje się, czy stal jest odpowiednio oddzielona od deskowania.
• Prawidłowe długości zakładów i zakotwienia prętów. Upewnia się, że połączenia prętów są wykonane zgodnie z wytycznymi.
• Czystość prętów zbrojeniowych (brak błota, oleju, luźnej rdzy). Pręty muszą być wolne od zanieczyszczeń, które osłabiają przyczepność.
• Stabilność całego zbrojenia (czy pręty są dobrze związane i nie przesuną się podczas betonowania). Sprawdza się, czy drut wiązałkowy został użyty w wystarczającej ilości.
• Sprawdzenie poprawności wykonania otworów i ich dozbrojenia. Wszystkie otwory muszą być prawidłowo wzmocnione.
