Kiedy budujemy dom, często skupiamy się na widocznych elementach ścianach, dachu, wykończeniu. Jednak pod ziemią, w samym sercu fundamentów, kryje się niezwykle ważny, choć niewidoczny, strażnik bezpieczeństwa: bednarka. To właśnie ona, jako uziom fundamentowy, stanowi kluczowy element ochrony elektrycznej i odgromowej każdego budynku. Z mojego doświadczenia wiem, że zrozumienie jej roli jest absolutnie fundamentalne dla zapewnienia spokoju i bezpieczeństwa domownikom.
Uziom fundamentowy kluczowy element bezpieczeństwa elektrycznego i ochrony odgromowej Twojego domu
- Bednarka w fundamencie tworzy uziom fundamentowy, niezbędny dla ochrony przeciwporażeniowej, odgromowej i przeciwprzepięciowej.
- Jej głównym zadaniem jest bezpieczne odprowadzanie niepożądanych ładunków elektrycznych do gruntu oraz wyrównywanie potencjałów wszystkich metalowych instalacji w budynku.
- Zgodnie z polskimi przepisami budowlanymi i normami (np. PN-EN 62305), wykorzystanie zbrojenia lub dedykowanej bednarki jako uziomu jest rozwiązaniem zalecanym i najlepszą praktyką.
- Wykonanie uziomu fundamentowego na etapie budowy jest najtańszym, najtrwalszym i najbardziej niezawodnym sposobem uziemienia, zapewniającym stabilne parametry przez cały okres użytkowania budynku.
- Prawidłowy montaż wymaga zachowania ciągłości elektrycznej, odpowiedniej otuliny betonowej i stosowania właściwych materiałów, a jego skuteczność potwierdza pomiar rezystancji uziemienia.
Czym jest tajemnicza "bednarka" i dlaczego elektrycy nalegają na jej montaż?
Zacznijmy od podstaw. Bednarka to nic innego jak stalowa taśma, płaskownik, najczęściej ocynkowana ogniowo, o wymiarach zazwyczaj 30x4 mm lub 25x4 mm. W kontekście fundamentów pełni ona rolę tzw. uziomu fundamentowego. Jej podstawowa funkcja to bezpieczne i skuteczne odprowadzanie wszelkich niepożądanych ładunków elektrycznych do gruntu. Dlaczego jest to tak ważne? Otóż, uziom fundamentowy służy trzem głównym celom: zapewnia ochronę przeciwporażeniową, chroni budynek przed skutkami wyładowań atmosferycznych (ochrona odgromowa) oraz zabezpiecza nasze cenne urządzenia elektryczne przed niebezpiecznymi przepięciami. Dodatkowo, odgrywa kluczową rolę w wyrównywaniu potencjałów, co jest niezbędne dla ogólnego bezpieczeństwa instalacji elektrycznej w domu.
Trzy kluczowe role uziomu fundamentowego, o których musisz wiedzieć
Aby w pełni zrozumieć, dlaczego bednarka w fundamencie jest tak istotna, przyjrzyjmy się jej głównym funkcjom ochronnym:
- Ochrona przed porażeniem prądem: Uziom fundamentowy jest integralną częścią systemu ochrony przeciwporażeniowej. W przypadku awarii instalacji, na przykład przebicia izolacji i pojawienia się napięcia na metalowej obudowie urządzenia, uziom bezpiecznie odprowadzi prąd upływowy do ziemi. Dzięki temu wyłączniki różnicowoprądowe (popularne "różnicówki") mogą zadziałać, odcinając zasilanie i chroniąc domowników przed niebezpiecznym porażeniem.
- Ochrona urządzeń elektrycznych przed przepięciami: Przepięcia, spowodowane np. wyładowaniami atmosferycznymi w pobliżu lub awariami w sieci energetycznej, mogą poważnie uszkodzić sprzęt AGD, RTV i inne urządzenia elektroniczne. Uziom fundamentowy, współpracując z ogranicznikami przepięć, rozprasza nadmiar energii do gruntu, minimalizując ryzyko zniszczenia drogiego sprzętu.
- Odprowadzanie ładunku z instalacji odgromowej: Jeśli na dachu Twojego domu zainstalowana jest instalacja odgromowa, uziom fundamentowy jest jej końcowym elementem. To właśnie do niego trafia ogromna energia wyładowania atmosferycznego, która następnie jest bezpiecznie rozpraszana w ziemi. Bez efektywnego uziomu, piorun mógłby spowodować poważne uszkodzenia konstrukcji budynku, a nawet pożar.
Bednarka a przepisy: czy polskie prawo budowlane wymaga jej stosowania?
Wielu inwestorów zastanawia się, czy uziom fundamentowy to tylko "dobra praktyka", czy może twardy wymóg prawny. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, a konkretnie z § 184, jako uziomy instalacji elektrycznej należy wykorzystywać metalowe konstrukcje budynków i zbrojenia fundamentów. Chociaż dla każdego domu jednorodzinnego nie zawsze jest to nakaz wprost, to jest to rozwiązanie zdecydowanie zalecane i uznawane za najlepszą praktykę inżynierską. Szczegółowe wytyczne dotyczące projektowania i wykonania, w tym minimalnych wymiarów czy wymaganej rezystancji uziemienia, określają Polskie Normy, głównie seria PN-EN 62305 (dotycząca ochrony odgromowej) oraz PN-HD 60364 (odnosząca się do instalacji elektrycznych niskiego napięcia). Z mojego punktu widzenia, wykonanie uziomu fundamentowego to nie tylko kwestia przepisów, ale przede wszystkim odpowiedzialności za bezpieczeństwo.
Jak działa uziom fundamentowy? Proste wyjaśnienie
Zrozumienie mechanizmów działania uziomu fundamentowego jest kluczowe, aby docenić jego wartość. Nie jest to jedynie kawałek metalu zakopany w ziemi, ale przemyślany element systemu bezpieczeństwa.
Ochrona przed porażeniem: Jak uziom współpracuje z "różnicówką"?
Wyobraź sobie sytuację: w pralce dochodzi do uszkodzenia izolacji i prąd zaczyna płynąć na metalową obudowę. Bez uziemienia, dotknięcie obudowy mogłoby skończyć się tragicznym porażeniem. Tu wkracza uziom fundamentowy. Metalowa obudowa pralki jest połączona z przewodem ochronnym (PE), który z kolei jest podłączony do uziomu. Kiedy prąd upływowy pojawi się na obudowie, natychmiast popłynie przewodem PE do uziomu fundamentowego, a stamtąd bezpiecznie do ziemi. Ten przepływ prądu zostanie wykryty przez wyłącznik różnicowoprądowy (RCD), który w ułamku sekundy odłączy zasilanie, zanim prąd osiągnie niebezpieczny poziom. To właśnie ta synergia uziom odprowadzający prąd i RCD odcinający zasilanie stanowi podstawę skutecznej ochrony przeciwporażeniowej.
Tarcza dla Twojego sprzętu AGD i RTV: Rola bednarki w ochronie przeciwprzepięciowej
W dzisiejszych czasach nasze domy są naszpikowane elektroniką. Komputery, telewizory, sprzęt AGD to wszystko jest wrażliwe na nagłe skoki napięcia, czyli przepięcia. Mogą one być spowodowane przez pobliskie uderzenia piorunów (nawet jeśli nie trafią bezpośrednio w nasz dom) lub przez awarie w sieci energetycznej. Uziom fundamentowy pełni tu rolę tarczy. Gdy przepięcie pojawi się w instalacji, specjalne urządzenia ograniczniki przepięć (SPD) kierują nadmiar energii do uziomu. Uziom fundamentowy, dzięki swojej dużej powierzchni styku z gruntem i niskiej rezystancji, jest w stanie bezpiecznie rozproszyć tę energię do ziemi, chroniąc nasze urządzenia przed uszkodzeniem. Bez niego, energia przepięcia mogłaby swobodnie wędrować po instalacji, niszcząc wszystko na swojej drodze.
Uderzenie pioruna: Jak uziom fundamentowy bezpiecznie odprowadza energię do ziemi?
Instalacja odgromowa na dachu ma za zadanie przechwycić uderzenie pioruna. Ale co dzieje się z ogromną energią wyładowania, gdy już zostanie przechwycona? Musi ona zostać bezpiecznie odprowadzona do ziemi. I tu znowu kluczową rolę odgrywa uziom fundamentowy. Przewody odprowadzające z instalacji odgromowej są połączone bezpośrednio z uziomem fundamentowym. Dzięki swojej konstrukcji i umiejscowieniu w betonie, uziom fundamentowy jest w stanie przyjąć i rozproszyć potężny ładunek elektryczny z uderzenia pioruna, minimalizując ryzyko uszkodzenia konstrukcji budynku, pożaru czy zagrożenia dla ludzi wewnątrz. To naprawdę imponujące, jak kawałek metalu w fundamencie może poradzić sobie z tak gigantyczną siłą natury.
Koncepcja wyrównania potencjałów: Dlaczego wszystkie metalowe elementy muszą być "dogadane"?
Wyrównanie potencjałów to zasada, która mówi, że wszystkie metalowe elementy w budynku, które mogą znaleźć się pod napięciem (takie jak zbrojenie, metalowe rury wodociągowe, gazowe, grzewcze, a także metalowe obudowy urządzeń), powinny być ze sobą połączone i uziemione. Dlaczego? Aby zapobiec powstawaniu niebezpiecznych różnic napięć między nimi. Gdyby na przykład metalowa rura miała inny potencjał niż obudowa pralki, dotknięcie obu elementów jednocześnie mogłoby spowodować porażenie. Uziom fundamentowy, jako centralny punkt uziemienia, stanowi idealne miejsce do podłączenia wszystkich tych elementów. Tworzy on jedną, wspólną płaszczyznę odniesienia, zapewniając, że wszystkie metalowe części w budynku mają ten sam, bezpieczny potencjał, czyli potencjał ziemi. To prosta, ale niezwykle skuteczna metoda zwiększania bezpieczeństwa elektrycznego.
Rodzaje uziomów fundamentowych: który wybrać?
Decydując się na uziom fundamentowy, masz zasadniczo dwie opcje. Obie są skuteczne, ale różnią się sposobem wykonania i pewnością co do parametrów. Zawsze doradzam moim klientom, aby dokładnie rozważyli obie możliwości.
Uziom naturalny: Kiedy zbrojenie fundamentu może stać się Twoim sprzymierzeńcem?
Uziom naturalny to rozwiązanie, które wykorzystuje metalowe zbrojenie fundamentów budynku jako element uziemiający. Jest to kusząca opcja, ponieważ zbrojenie i tak jest już w fundamencie. Jednak, aby zbrojenie mogło pełnić funkcję uziomu, musi spełniać pewne warunki. Przede wszystkim, wszystkie pręty zbrojeniowe muszą być ze sobą trwale i pewnie połączone elektrycznie. Oznacza to, że tradycyjne łączenie drutem wiązałkowym, choć wystarczające dla celów konstrukcyjnych, jest absolutnie niewystarczające dla zapewnienia ciągłości elektrycznej uziomu. Konieczne jest spawanie połączeń zbrojenia lub użycie certyfikowanych zacisków, które gwarantują niski opór elektryczny i trwałość połączenia. Jeśli zdecydujesz się na uziom naturalny, upewnij się, że Twój wykonawca ma doświadczenie w tej specyficznej technice i używa odpowiednich metod łączenia.
Uziom sztuczny: Dedykowana bednarka jako gwarancja niezawodności
Uziom sztuczny to rozwiązanie polegające na ułożeniu dedykowanej taśmy stalowej (bednarki) lub pręta bezpośrednio w fundamencie, niezależnie od zbrojenia konstrukcyjnego. To podejście daje mi, jako elektrykowi, znacznie większą pewność co do jakości i ciągłości uziomu. Dlaczego? Ponieważ bednarka jest układana jako jeden, ciągły pierścień, a jej połączenia są wykonywane w sposób kontrolowany i łatwy do sprawdzenia. Nie ma tu ryzyka, że połączenia zbrojenia, które nie były projektowane z myślą o przewodzeniu prądu, okażą się zawodne. W budownictwie jednorodzinnym, gdzie często chcemy mieć pewność i spokój na lata, uziom sztuczny z dedykowanej bednarki jest moim zdaniem najlepszym i najbezpieczniejszym wyborem.
Naturalny vs. sztuczny: Porównanie kosztów, montażu i skuteczności
Aby ułatwić Ci decyzję, przygotowałem krótkie porównanie obu typów uziomów fundamentowych:
| Cecha | Uziom naturalny (zbrojenie) | Uziom sztuczny (dedykowana bednarka) |
|---|---|---|
| Materiał | Zbrojenie konstrukcyjne fundamentu | Dedykowana taśma stalowa (bednarka) lub pręt |
| Ciągłość elektryczna | Wymaga spawania lub certyfikowanych zacisków; tradycyjny drut wiązałkowy niewystarczający | Łatwiejsza do zapewnienia i kontroli; spawanie lub certyfikowane złącza śrubowe |
| Niezawodność | Potencjalnie niższa, jeśli nie zachowano rygorystycznych zasad łączenia zbrojenia | Wyższa, ze względu na dedykowany charakter i łatwiejszą kontrolę wykonania |
| Koszty materiału | Niskie (wykorzystuje istniejące zbrojenie) | Umiarkowane (koszt bednarki) |
| Koszty robocizny | Wyższe, jeśli wymagane jest spawanie zbrojenia przez uprawnionego spawacza | Umiarkowane, ułożenie bednarki w wykopie |
| Kontrola jakości | Trudniejsza, wymaga dokładnej inspekcji wszystkich połączeń zbrojenia | Łatwiejsza, bednarka jest widoczna i połączenia są łatwe do sprawdzenia przed zalaniem betonem |
| Trwałość | Bardzo wysoka, jeśli zbrojenie jest odpowiednio połączone i otulone betonem | Bardzo wysoka, bednarka w betonie jest chroniona przed korozją |
Jak prawidłowo wykonać uziom fundamentowy?
Prawidłowe wykonanie uziomu fundamentowego to podstawa jego skuteczności. Nawet najlepszy materiał nie spełni swojej roli, jeśli montaż będzie niedbały. Zwróć uwagę na te kluczowe aspekty.
Wybór materiału: Stal ocynkowana, nierdzewna czy pomiedziowana co sprawdzi się najlepiej?

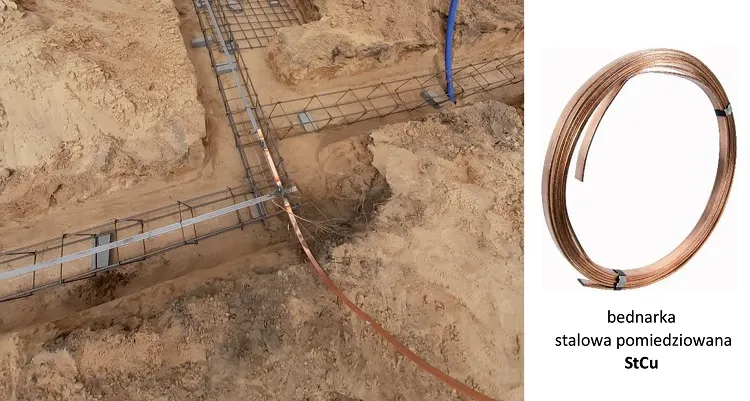

Najczęściej stosowanym materiałem na bednarkę jest stal ocynkowana ogniowo, zazwyczaj o wymiarach 30x4 mm lub 25x4 mm. Jest to rozwiązanie sprawdzone, skuteczne i relatywnie ekonomiczne. Warto jednak wiedzieć, że dostępne są również inne opcje. Można użyć bednarki ze stali czarnej w tym przypadku beton sam w sobie stanowi doskonałą ochronę antykorozyjną, więc ocynk nie jest bezwzględnie konieczny. Droższe, ale bardziej odporne na korozję, są bednarki pomiedziowane lub nierdzewne. Te ostatnie są szczególnie polecane w miejscach o agresywnym środowisku gruntowym lub tam, gdzie wymagana jest absolutna pewność co do żywotności uziomu. Wybór materiału to zawsze kompromis między trwałością a kosztem, ale w większości przypadków stal ocynkowana ogniowo jest wystarczająca i niezawodna.
Kluczowe zasady montażu: Jak stworzyć zamknięty i skuteczny pierścień?
Montaż bednarki w fundamencie wymaga precyzji i przestrzegania kilku ważnych zasad:

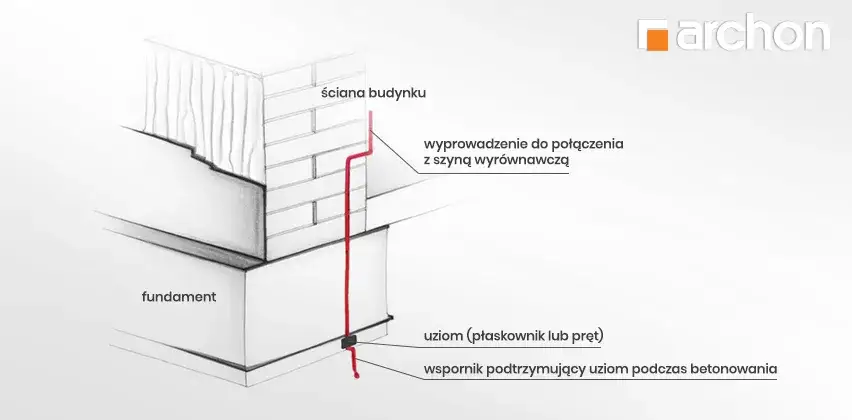

- Bednarkę układa się w formie zamkniętego pierścienia w ławie fundamentowej, wzdłuż jej zewnętrznej krawędzi. To zapewnia równomierne rozpraszanie prądu do gruntu.
- Musi być ona całkowicie otoczona warstwą betonu o grubości co najmniej 5 cm z każdej strony. Ta otulina betonowa jest kluczowa dla ochrony bednarki przed korozją i uszkodzeniami mechanicznymi.

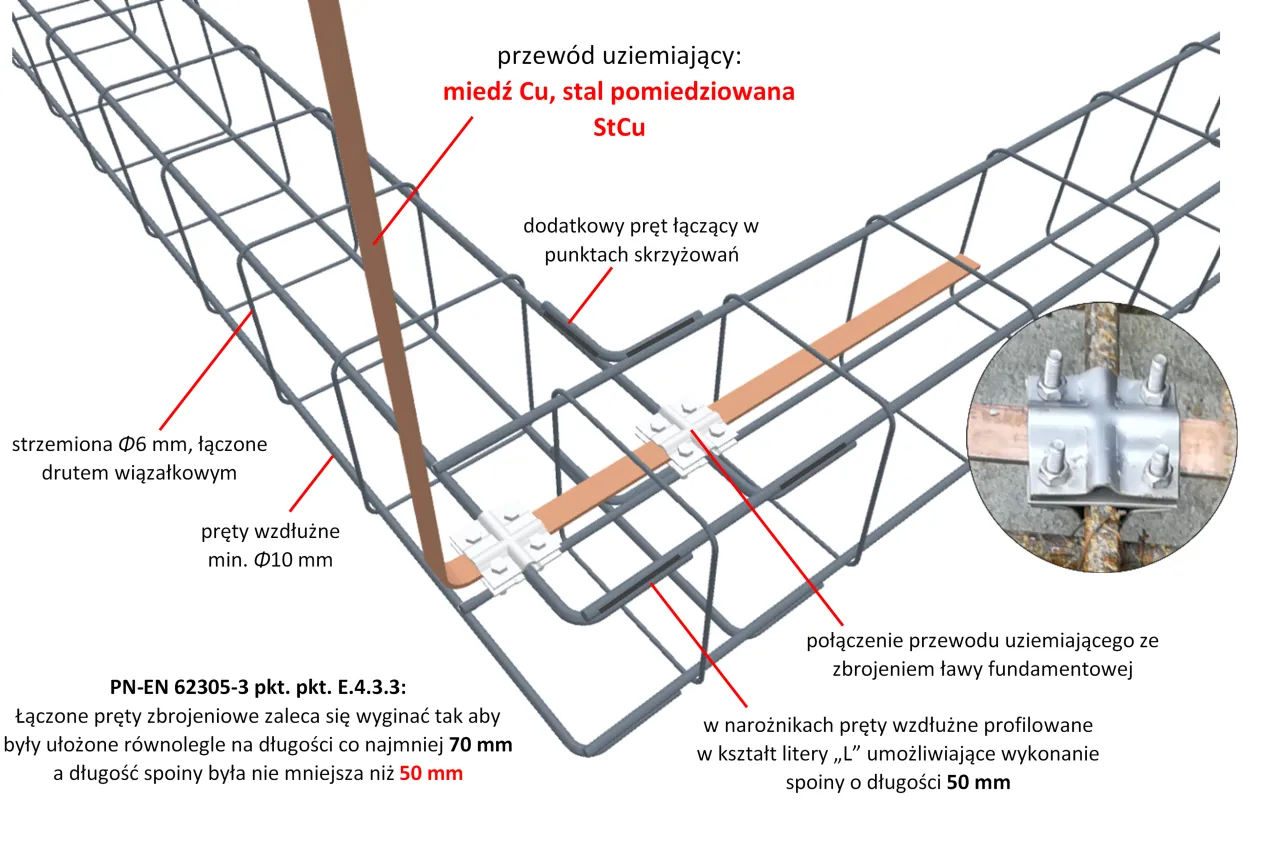

- Co około 2 metry bednarkę należy połączyć ze zbrojeniem fundamentu. Używamy do tego specjalnych zacisków lub spawamy, aby zapewnić trwałe i pewne połączenie elektryczne.
- Wszystkie połączenia bednarki (np. na narożnikach) muszą być wykonane w sposób zapewniający trwałą ciągłość elektryczną, o czym opowiem za chwilę.

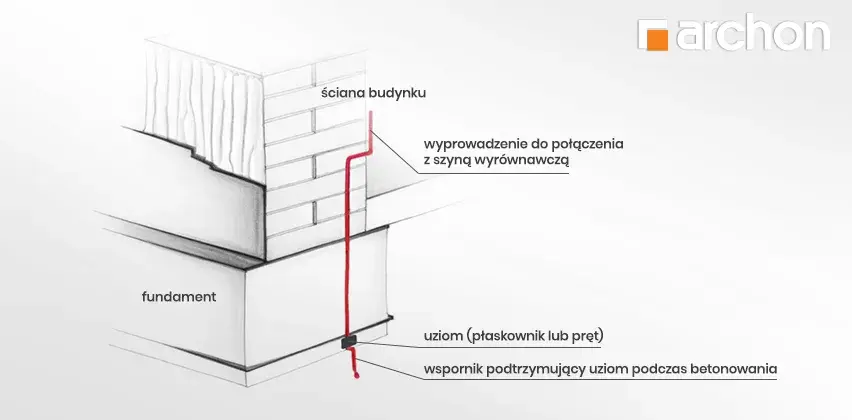

- Należy pamiętać o wyprowadzeniach z uziomu, które posłużą do podłączenia instalacji w budynku.
Grubość ma znaczenie: Minimalne wymiary bednarki i otuliny betonowej według norm
Wymiary bednarki i grubość otuliny betonowej nie są przypadkowe wynikają z norm i doświadczenia. Minimalne wymiary bednarki ze stali ocynkowanej to zazwyczaj 30x4 mm, choć dopuszczalne są też 25x4 mm. Mniejsze wymiary mogą nie zapewnić odpowiedniej wytrzymałości mechanicznej i zdolności do przewodzenia prądu. Co do otuliny betonowej, jak już wspomniałem, powinna ona wynosić minimum 5 cm z każdej strony. Jest to absolutne minimum, które chroni bednarkę przed agresywnym środowiskiem gruntowym i zapewnia jej długowieczność. Zbyt cienka otulina może prowadzić do korozji i w konsekwencji do utraty skuteczności uziomu, co z czasem może skutkować poważnymi problemami z bezpieczeństwem.Spawanie czy skręcanie? Metody łączenia bednarki zapewniające trwałość
Kluczowym aspektem prawidłowego wykonania uziomu fundamentowego jest zapewnienie trwałej ciągłości elektrycznej na całej jego długości. Oznacza to, że wszystkie fragmenty bednarki muszą być ze sobą połączone w sposób, który gwarantuje niski opór elektryczny i odporność na upływ czasu. Najlepszymi metodami są: spawanie (przez uprawnionego spawacza) lub użycie certyfikowanych złącz śrubowych, wykonanych z materiałów odpornych na korozję (np. ze stali nierdzewnej lub ocynkowanej). Absolutnie niedopuszczalne jest łączenie bednarki za pomocą zwykłego drutu wiązałkowego czy prowizorycznych skręceń, ponieważ takie połączenia szybko ulegają korozji i tracą swoje właściwości przewodzące, czyniąc uziom bezużytecznym.
Wyprowadzenia z fundamentu: Jak prawidłowo połączyć uziom z resztą instalacji?
Uziom fundamentowy sam w sobie jest tylko częścią większego systemu. Aby mógł działać, musi być prawidłowo połączony z resztą instalacji elektrycznej i odgromowej budynku. Z uziomu należy wykonać kilka wyprowadzeń:
- Do głównej szyny wyrównawczej (GSW) w budynku. GSW to centralny punkt, do którego podłącza się wszystkie metalowe instalacje (rury, zbrojenie, ekrany kabli) w celu wyrównania potencjałów.
- Do przewodów odprowadzających instalacji odgromowej (jeśli taka jest przewidziana). Te połączenia muszą być wykonane w sposób pewny i trwały, aby mogły bezpiecznie przyjąć energię pioruna.
Uziom fundamentowy a alternatywy: dlaczego warto działać od razu?
Często spotykam się z pytaniem, czy uziom fundamentowy jest jedyną opcją. Oczywiście, istnieją alternatywy, ale żadna z nich nie dorównuje mu pod względem trwałości, niezawodności i efektywności kosztowej. Zawsze podkreślam, że decyzja o uziomie fundamentowym na etapie budowy to jedna z najlepszych inwestycji w bezpieczeństwo i spokój na lata.
Uziom otokowy jako alternatywa: Kiedy jest konieczny i ile więcej kosztuje?
Uziom otokowy to najczęściej stosowana alternatywa dla uziomu fundamentowego. Polega on na ułożeniu bednarki lub pręta w ziemi, wokół budynku, na głębokości około 0,5-1 metra. Jest on konieczny, gdy nie ma możliwości wykonania uziomu fundamentowego (np. w przypadku istniejących budynków, gdzie nie planuje się remontu fundamentów) lub gdy warunki gruntowe nie pozwalają na uzyskanie odpowiedniej rezystancji uziemienia za pomocą samego fundamentu. Główną wadą uziomu otokowego są znacznie wyższe koszty. Wymaga on wykonania dodatkowych wykopów wokół całego budynku, co generuje spore nakłady pracy i sprzętu. Ponadto, uziom otokowy jest bardziej narażony na korozję i zmienne warunki gruntowe (wilgotność), co może wpływać na stabilność jego parametrów w czasie.
Porównanie kosztów: Ile zaoszczędzisz, decydując się na bednarkę na etapie budowy?
Aspekt finansowy jest zawsze ważny. Wykonanie uziomu fundamentowego na etapie budowy to najbardziej efektywne kosztowo rozwiązanie. Dlaczego? Ponieważ wykorzystujemy już istniejący wykop pod fundamenty. Nie ma potrzeby angażowania dodatkowych koparek czy pracowników do wykonywania osobnych rowów. Koszt sprowadza się głównie do zakupu samej bednarki i robocizny jej ułożenia. Z mojego doświadczenia wiem, że późniejsze wykonanie uziomu otokowego czy innych alternatywnych rozwiązań może być kilkukrotnie droższe. Dodatkowe wykopy, zasypywanie, a często też konieczność odtwarzania nawierzchni (chodników, podjazdów) generują ogromne koszty, których można uniknąć, planując uziom fundamentowy od samego początku.
Warto pamiętać, że koszt robocizny ułożenia bednarki w gotowym wykopie waha się średnio od 26 zł do 45 zł za metr bieżący, co czyni ją najtańszym rozwiązaniem.
Trwałość i bezobsługowość: Dlaczego uziom w betonie to inwestycja na całe życie budynku?
Jedną z największych zalet uziomu fundamentowego jest jego niezwykła trwałość i praktyczna bezobsługowość. Bednarka zatopiona w betonie jest doskonale chroniona przed korozją. Beton tworzy środowisko o stałej wilgotności i odczynie zasadowym, co znacząco spowalnia procesy korozyjne stali. Dzięki temu, żywotność uziomu fundamentowego jest równa żywotności samego budynku raz wykonany, będzie służył przez dziesiątki lat bez konieczności interwencji. Dodatkowo, beton zapewnia stabilną i niską rezystancję uziemienia, niezależnie od warunków pogodowych czy pory roku. W przeciwieństwie do uziomów zakopywanych w gruncie, które mogą mieć zmienne parametry w zależności od wilgotności gleby, uziom fundamentowy oferuje niezawodne i stałe parametry. To prawdziwa inwestycja na całe życie, która zapewnia spokój i bezpieczeństwo bez dodatkowych zmartwień.
Najczęstsze błędy przy montażu uziomu: jak ich unikać?
Niestety, nawet najlepsze rozwiązania można zepsuć przez błędy wykonawcze. W mojej praktyce widziałem wiele przypadków, gdzie pozornie drobne zaniedbania prowadziły do nieskuteczności uziomu. Oto najczęstsze pułapki, na które warto zwrócić uwagę.
Błąd #1: Niewłaściwe połączenia i brak ciągłości elektrycznej
To chyba najpowszechniejszy i najbardziej krytyczny błąd. W przypadku uziomu naturalnego, czyli wykorzystującego zbrojenie, często spotykam się z sytuacją, gdzie pręty zbrojeniowe są połączone jedynie drutem wiązałkowym. Jak już wspominałem, jest to wystarczające dla celów konstrukcyjnych, ale całkowicie niewystarczające dla zapewnienia trwałej ciągłości elektrycznej. Drut wiązałkowy nie gwarantuje niskiego oporu ani odporności na korozję. Podobnie, w przypadku dedykowanej bednarki, prowizoryczne skręcanie czy niedokładne spawanie połączeń to prosta droga do problemów. Pamiętaj: wszystkie połączenia muszą być spawane lub wykonane za pomocą certyfikowanych złącz śrubowych, które zapewniają pewny i trwały kontakt elektryczny na lata.
Błąd #2: Zbyt mała otulina betonowa i ryzyko korozji
Bednarka w fundamencie musi być otoczona betonem o minimalnej grubości 5 cm z każdej strony. Niestety, zdarza się, że wykonawcy nie przykładają do tego należytej uwagi, a bednarka jest zbyt blisko krawędzi fundamentu lub nawet wystaje poza beton. Taka sytuacja drastycznie zwiększa ryzyko korozji. Beton chroni stal przed agresywnym środowiskiem gruntowym. Jeśli otulina jest zbyt mała, wilgoć i substancje chemiczne z gruntu mogą łatwo dotrzeć do bednarki, powodując jej szybkie rdzewienie. Skorodowana bednarka traci swoje właściwości przewodzące, a uziom staje się nieskuteczny. To błąd, który może kosztować Cię bezpieczeństwo i konieczność kosztownych napraw w przyszłości.
Błąd #3: Niekompatybilność materiałów i zagrożenie korozją galwaniczną
Kolejny błąd, często wynikający z braku wiedzy, to łączenie ze sobą niekompatybilnych materiałów. Przykładem może być połączenie uziomu fundamentowego wykonanego ze stali czarnej lub ocynkowanej z zewnętrznym uziomem otokowym wykonanym ze stali ocynkowanej, a następnie z miedzianym przewodem. Różne metale w kontakcie ze sobą, szczególnie w wilgotnym środowisku (jak grunt), tworzą ogniwo galwaniczne. Skutkiem tego jest przyspieszona korozja galwaniczna metalu o niższym potencjale elektrochemicznym. W praktyce oznacza to, że jeden z elementów uziomu zacznie znacznie szybciej rdzewieć i ulegnie zniszczeniu, co ponownie doprowadzi do nieskuteczności całego systemu. Zawsze upewnij się, że wszystkie elementy uziomu są wykonane z materiałów kompatybilnych lub zastosuj odpowiednie złącza izolujące, jeśli łączenie różnych metali jest konieczne.
Jak sprawdzić, czy uziom fundamentowy działa poprawnie?
Wykonanie uziomu to jedno, ale upewnienie się, że działa on poprawnie, to zupełnie inna kwestia. Bez odpowiednich pomiarów nie mamy pewności co do jego skuteczności. To etap, którego absolutnie nie wolno pomijać!
Co to jest rezystancja uziemienia i jaka wartość jest bezpieczna?
Rezystancja uziemienia to kluczowy parametr, który określa skuteczność uziomu. Mówiąc najprościej, jest to miara oporu, jaki stawia uziom przepływającemu prądowi do ziemi. Im niższa rezystancja, tym lepiej i bezpieczniej. Wysoka rezystancja oznacza, że prąd ma trudności z odpływem do ziemi, co może prowadzić do niebezpiecznych napięć dotykowych i nieskuteczności ochrony. Zgodnie z normami, wartość rezystancji uziemienia nie powinna przekraczać 10 Ω (omów) dla instalacji odgromowej. Dla ochrony przeciwporażeniowej często dopuszcza się nieco wyższe wartości, ale zawsze dążymy do jak najniższej rezystancji, aby zapewnić maksymalne bezpieczeństwo.
Kiedy i jak wykonuje się pomiary: rola elektryka z uprawnieniami
Pomiary rezystancji uziemienia to zadanie dla uprawnionego elektryka, posiadającego odpowiednie kwalifikacje i sprzęt. Nie jest to coś, co można zrobić "na oko". Pomiary wykonuje się w kilku kluczowych momentach:
- Po wykonaniu instalacji, ale przed zalaniem betonem: Na tym etapie sprawdza się ciągłość elektryczną wszystkich połączeń bednarki i wyprowadzeń. To ostatni dzwonek, aby skorygować ewentualne błędy, zanim uziom zostanie trwale zakryty.
- Po zakończeniu wszystkich prac budowlanych: To finalny pomiar, który potwierdza skuteczność całego systemu uziemienia. Na jego podstawie elektryk wystawia protokół pomiarowy, który jest ważnym dokumentem.
Przeczytaj również: Stary dom, ciepły fundament: jak ocieplić i oszczędzić na rachunkach?
Co zrobić, gdy wyniki pomiarów są niezgodne z normami?
Co, jeśli pomiary wskażą, że rezystancja uziemienia jest zbyt wysoka i nie spełnia norm? To sygnał alarmowy, którego nie wolno ignorować. W takiej sytuacji konieczne jest podjęcie działań korygujących. Może to oznaczać:
- Poprawę istniejącej instalacji: Jeśli problemem są złe połączenia, należy je poprawić. Jeśli bednarka jest uszkodzona, trzeba ją naprawić lub wymienić (o ile to możliwe).
- Dodanie dodatkowych uziomów: W przypadku, gdy sam uziom fundamentowy nie jest wystarczający (np. z powodu bardzo słabych warunków gruntowych), konieczne może być wykonanie dodatkowych uziomów, np. pionowych (szpilek) lub otokowych, połączonych z uziomem fundamentowym.
