Strzemiona fundamentowe: Jak dobrać wymiary i rozstaw? Uniknij błędów!

Planując budowę domu, często skupiamy się na wizualnych aspektach, zapominając o tym, co niewidoczne, a absolutnie kluczowe dla bezpieczeństwa i trwałości całej konstrukcji. Prawidłowe wymiary i rozstaw strzemion w ławach fundamentowych to jeden z takich elementów niewidoczny po zalaniu betonem, ale decydujący o tym, czy Twój dom będzie stał solidnie przez dziesięciolecia. W tym artykule wyjaśnię, dlaczego precyzja w tym zakresie jest tak ważna i jak zapewnić, by fundamenty Twojego domu były naprawdę niezawodne.

Dlaczego precyzyjne wymiary strzemion to fundament bezpieczeństwa Twojego domu?

Strzemiona w ławach fundamentowych to znacznie więcej niż tylko elementy utrzymujące pręty główne w odpowiedniej pozycji. To prawdziwi bohaterowie drugiego planu, którzy odgrywają kluczową rolę w zapewnieniu sztywności przestrzennej szkieletu zbrojeniowego. Ich głównym zadaniem jest przenoszenie sił ścinających, które powstają w fundamencie, oraz zapobieganie wyboczeniu prętów podłużnych pod wpływem obciążeń. Wyobraź sobie, że pręty główne to kręgosłup, a strzemiona to żebra, które go stabilizują i chronią. Jeśli strzemiona mają niewłaściwe wymiary, są zbyt rzadko rozstawione lub wykonane z niewłaściwej stali, cała konstrukcja traci swoją integralność. Błędy w tym zakresie mogą prowadzić do pęknięć, osiadania, a w skrajnych przypadkach nawet do katastrofy budowlanej. Z mojego doświadczenia wiem, że to właśnie te "drobne" detale często decydują o długowieczności i bezpieczeństwie całego budynku.

Jakie wymiary strzemion pod fundament to absolutny standard?

W budownictwie jednorodzinnym, przy typowych ławach fundamentowych, najczęściej spotykamy się ze strzemionami o wymiarach 25x25 cm oraz 30x25 cm. Pamiętajmy jednak, że wymiar strzemiona musi być zawsze precyzyjnie dostosowany do szerokości ławy fundamentowej, z uwzględnieniem niezbędnej otuliny betonowej, o której opowiem za chwilę. To nie jest kwestia "na oko", lecz inżynierskiej precyzji.

Jeśli chodzi o materiał, strzemiona do domów jednorodzinnych wykonuje się zazwyczaj z pręta żebrowanego o średnicy 6 mm lub 8 mm. Najczęściej stosowaną stalą jest stal klasy A-IIIN, znana również jako B500W lub RB500W. Jej żebrowana powierzchnia zapewnia doskonałą przyczepność do betonu, co jest kluczowe dla efektywnego przenoszenia naprężeń.

Typowy rozstaw strzemion, czyli odległość między nimi wzdłuż ławy fundamentowej, waha się od 30 do 50 cm. W praktyce często przyjmuje się wartość około 40 cm. Jednakże, istnieją miejsca, gdzie zagęszczenie strzemion jest absolutnie obowiązkowe:

• Narożniki ław: W tych punktach koncentrują się naprężenia, dlatego rozstaw należy zmniejszyć.
• Skrzyżowania ław: Podobnie jak w narożnikach, wymagają gęstszego zbrojenia.
• Strefy pod filarami i słupami nośnymi: Tutaj obciążenia są największe, więc strzemiona muszą być bliżej siebie.

W tych krytycznych miejscach zalecam rozstaw strzemion od 10 do 25 cm. To nie jest sugestia, to wymóg, który ma zapewnić odpowiednią wytrzymałość konstrukcji w najbardziej obciążonych punktach.

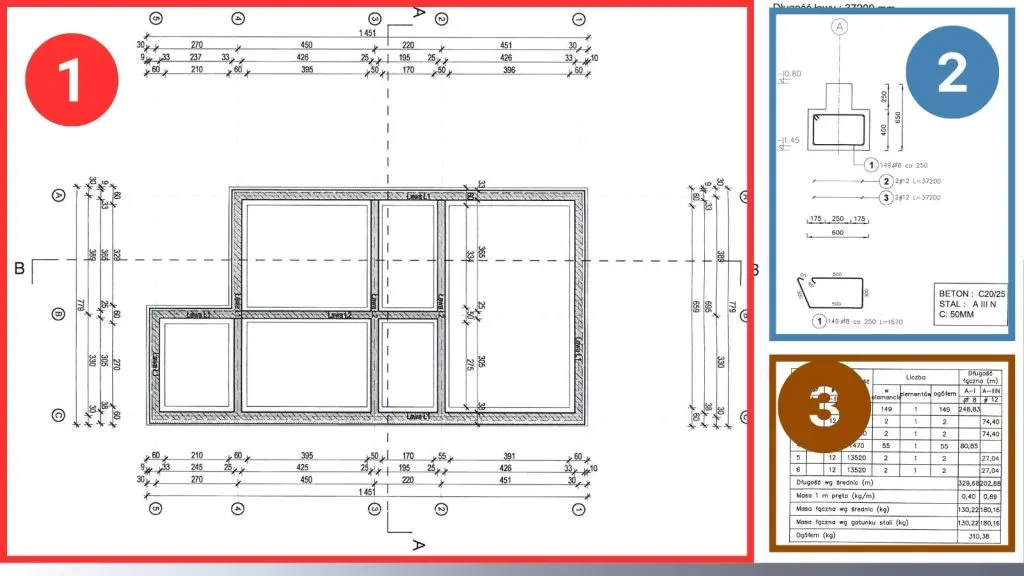

Jak prawidłowo obliczyć wymiar strzemiona do szerokości Twojej ławy?

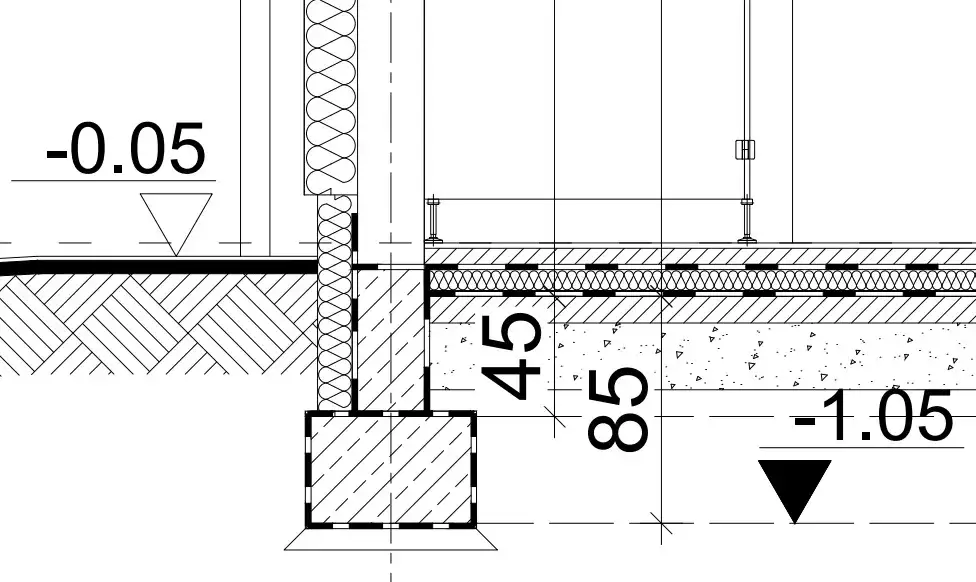

Kluczowym pojęciem, które musisz zrozumieć przy obliczaniu wymiarów strzemion, jest otulina betonowa. Otulina to warstwa betonu, która chroni zbrojenie przed korozją i ogniem, a także zapewnia odpowiednią współpracę stali z betonem. W fundamentach, gdzie zbrojenie jest narażone na wilgoć i agresywne środowisko gruntowe, minimalna grubość otuliny dla prętów głównych wynosi 50 mm (5 cm). Dla samych strzemion, które są elementami zewnętrznymi szkieletu, zaleca się nawet 55 mm (5,5 cm). Zapewnienie odpowiedniej otuliny jest fundamentem trwałości całego zbrojenia.

Prosty wzór na obliczenie szerokości strzemiona (S) dla danej szerokości ławy fundamentowej (Ł) i otuliny (O) wygląda następująco:

Szerokość strzemiona = Szerokość ławy - (2 * Grubość otuliny)

Przejdźmy do praktycznego przykładu, aby to lepiej zobrazować:

1. Załóżmy, że projekt przewiduje ławę fundamentową o szerokości 60 cm.
2. Zgodnie z normami i dobrą praktyką, przyjmujemy minimalną otulinę betonową dla zbrojenia w fundamentach na poziomie 5 cm (50 mm).
3. Obliczamy szerokość strzemiona: 60 cm (szerokość ławy) - (2 * 5 cm otuliny) = 60 cm - 10 cm = 50 cm.
4. Wysokość strzemiona będzie analogicznie obliczona na podstawie wysokości ławy fundamentowej, również z uwzględnieniem otuliny zarówno od góry, jak i od dołu.

Jak widać, precyzja w tym zakresie jest prosta do osiągnięcia, ale wymaga uwagi i konsekwencji. Nie ma tu miejsca na zgadywanie.

Kiedy standardowe wymiary to za mało? Czynniki, które zmieniają reguły gry

Choć podałem standardowe wymiary i rozstaw strzemion, musimy pamiętać, że budownictwo to nie matematyka, gdzie 2+2 zawsze daje 4. Istnieją czynniki, które mogą znacząco wpłynąć na konieczność zastosowania gęstszego lub mocniejszego zbrojenia. Jednym z nich są warunki gruntowe. Jeśli masz do czynienia ze słabym, niestabilnym gruntem, gruntem wysadzinowym lub o niskiej nośności, projektant może zalecić zwiększenie średnicy prętów strzemion, ich zagęszczenie lub nawet zastosowanie innego typu fundamentu. Słaby grunt oznacza większe naprężenia w fundamencie, a co za tym idzie potrzebę mocniejszego zbrojenia.

Kolejnym istotnym czynnikiem jest obciążenie budynku. Inaczej projektuje się fundamenty pod lekki dom parterowy, a inaczej pod dom z poddaszem użytkowym, ciężkim dachem ceramicznym, czy też domem piętrowym. Większe obciążenie konstrukcji przekłada się na większe siły działające na fundamenty, co z kolei wymusza zastosowanie mocniejszych strzemion (większa średnica) lub ich gęstszy rozstaw. To logiczne im większy ciężar, tym solidniejsze podparcie jest potrzebne.

Mimo wszystkich tych ogólnych wytycznych, muszę stanowczo podkreślić, że projekt budowlany jest jedyną i ostateczną wytyczną, która powinna być bezwzględnie przestrzegana. Projektant konstrukcji, na podstawie badań geotechnicznych, analizy obciążeń i specyfiki budynku, precyzyjnie określa wszystkie parametry zbrojenia od średnicy prętów głównych, przez wymiary strzemion, aż po ich rozstaw. Ignorowanie tych zapisów to proszenie się o kłopoty i ryzykowanie bezpieczeństwa całej inwestycji. Zawsze powtarzam moim klientom: projekt to Biblia budowy!

Montaż strzemion w praktyce: Na co zwrócić szczególną uwagę?

Prawidłowy montaż strzemion to równie ważna kwestia, co ich dobór. Jak już wspomniałem, zagęszczanie strzemion w narożnikach, skrzyżowaniach ław i pod filarami/słupami jest absolutnie obowiązkowe. Te miejsca są punktami koncentracji naprężeń, gdzie fundament jest najbardziej obciążony. Zapewnienie gęstszego zbrojenia w tych strefach gwarantuje, że konstrukcja będzie w stanie skutecznie przenosić siły i uniknie pęknięć czy uszkodzeń. To jak wzmocnienie stawów w szkielecie tam, gdzie ruch i obciążenie są największe, potrzebne jest dodatkowe wsparcie.

Nie mniej istotne jest prawidłowe wiązanie strzemion do prętów głównych. Do tego celu używa się drutu wiązałkowego. Wiązanie musi być solidne i stabilne, aby szkielet zbrojeniowy nie przemieszczał się podczas betonowania. Luźno związane strzemiona mogą zmienić swoje położenie, co skutkuje niewłaściwym rozstawem, a nawet odsłonięciem zbrojenia, co z kolei prowadzi do braku otuliny i korozji. Zawsze upewniam się, że ekipa zbrojarska przykłada się do tego etapu to podstawa stabilności.

Na koniec, ale nie mniej ważne, są podkładki dystansowe. To małe, często niedoceniane elementy, które odgrywają gigantyczną rolę w zapewnieniu idealnej otuliny betonowej. Podkładki dystansowe, umieszczane pod zbrojeniem, gwarantują, że pręty znajdą się dokładnie w środku przekroju ławy, zapewniając wymaganą warstwę betonu od spodu. Niestety, wciąż spotykam się z praktykami podkładania pod zbrojenie kawałków gruzu, cegieł czy kamieni. To karygodny błąd! Takie "podkładki" nie zapewniają stałej otuliny, mogą pękać, przemieszczać się, a nawet tworzyć mostki kapilarne, które przyspieszają korozję zbrojenia. Zawsze inwestuj w profesjonalne podkładki dystansowe to niewielki koszt, który chroni całą inwestycję.

Tych błędów przy doborze i montażu strzemion unikaj jak ognia!

Jako doświadczony praktyk, widziałem już wiele błędów na budowach. Oto lista najczęstszych pomyłek wykonawców, które osłabiają fundament i których należy bezwzględnie unikać:

• Nieregularny lub zbyt duży rozstaw strzemion: Prowadzi do nierównomiernego rozkładu naprężeń i osłabienia konstrukcji.
• Brak zagęszczenia w narożnikach, skrzyżowaniach i pod słupami: Krytyczny błąd, który może skutkować pęknięciami w najbardziej obciążonych miejscach.
• Niewłaściwa otulina betonowa: Zbyt mała otulina naraża zbrojenie na korozję, zbyt duża zmniejsza efektywność współpracy betonu ze stalą.
• Stosowanie "domowych" podkładek dystansowych (gruz, cegły): Jak już wspomniałem, to prosta droga do problemów z korozją i stabilnością.
• Zbyt luźne wiązanie strzemion: Zbrojenie może się przemieścić podczas betonowania, co zaburza jego prawidłowe funkcjonowanie.
• Brak odpowiedniego zakotwienia strzemion: Końce strzemion muszą być prawidłowo zagięte, aby zapewnić skuteczne przenoszenie sił.

Kolejnym poważnym zagrożeniem jest stosowanie skorodowanej lub niewłaściwej klasy stali. Korozja na prętach zbrojeniowych, nawet niewielka, znacząco zmniejsza ich wytrzymałość i przyczepność do betonu. Z kolei użycie stali o niższej klasie niż przewidziana w projekcie (np. gładkiej zamiast żebrowanej, lub o niższej granicy plastyczności) to prosta droga do niedoszacowania wytrzymałości całego fundamentu. Zawsze sprawdzaj certyfikaty stali i upewnij się, że jest ona wolna od rdzy i zanieczyszczeń.

Jednak najpoważniejszym błędem, który niestety wciąż się zdarza, jest ignorowanie zapisów w projekcie konstrukcyjnym. Projekt to nie jest zbiór luźnych sugestii, lecz precyzyjny plan działania, opracowany przez wykwalifikowanego inżyniera. Każda zmiana, nawet pozornie drobna, bez konsultacji z projektantem, może mieć katastrofalne skutki dla bezpieczeństwa i trwałości budynku. Zawsze powtarzam: trzymaj się projektu, a unikniesz kosztownych i niebezpiecznych pomyłek.

Przeczytaj również: Jakie strzemiona na fundament? Wybierz dobrze i uniknij błędów!

Strzemiona gotowe czy robione na budowie co wybrać?

Decyzja o tym, czy strzemiona będą gięte na budowie, czy kupione jako gotowe elementy z zakładu zbrojarskiego, jest bardzo ważna. Moje doświadczenie pokazuje, że wybór gotowych strzemion z zakładu zbrojarskiego niesie ze sobą szereg korzyści. Przede wszystkim, masz gwarancję precyzji i powtarzalności wymiarów. Zakłady dysponują specjalistycznymi giętarkami, które zapewniają idealne kąty i długości. Dodatkowo, takie strzemiona przechodzą kontrolę jakości i często posiadają certyfikaty, co daje pewność, że używasz stali o odpowiedniej klasie i parametrach. To minimalizuje ryzyko błędów ludzkich i zapewnia najwyższą jakość wykonania.

Ręczne gięcie strzemion na budowie może być akceptowalne w przypadku bardzo małych, prostych projektów, gdzie ilość strzemion jest niewielka, a wymagania konstrukcyjne nie są wygórowane. Jednak nawet wtedy istnieje ryzyko niedokładności różnice w kątach gięcia, nierówne długości ramion czy zmęczenie materiału podczas ręcznego formowania. W przypadku większych inwestycji, gdzie precyzja i szybkość są kluczowe, ręczne gięcie jest po prostu nieefektywne i obarczone zbyt dużym ryzykiem błędów. Nigdy nie polecam ręcznego gięcia, jeśli projekt jest choć trochę skomplikowany.

Wybierając gotowe, certyfikowane elementy zbrojenia, inwestor zyskuje:

• Gwarancję jakości i zgodności z projektem: Strzemiona są wykonane maszynowo, z atestowanej stali.
• Oszczędność czasu i pracy na budowie: Nie ma potrzeby gięcia prętów na miejscu, co przyspiesza prace.
• Mniejsze ryzyko błędów wykonawczych: Eliminacja czynnika ludzkiego w procesie gięcia.
• Kontrolę nad kosztami: Dokładne wyliczenie potrzebnych elementów minimalizuje odpady.
• Spokój ducha: Świadomość, że fundamenty są wykonane z najwyższą starannością i zgodnie ze sztuką budowlaną.
