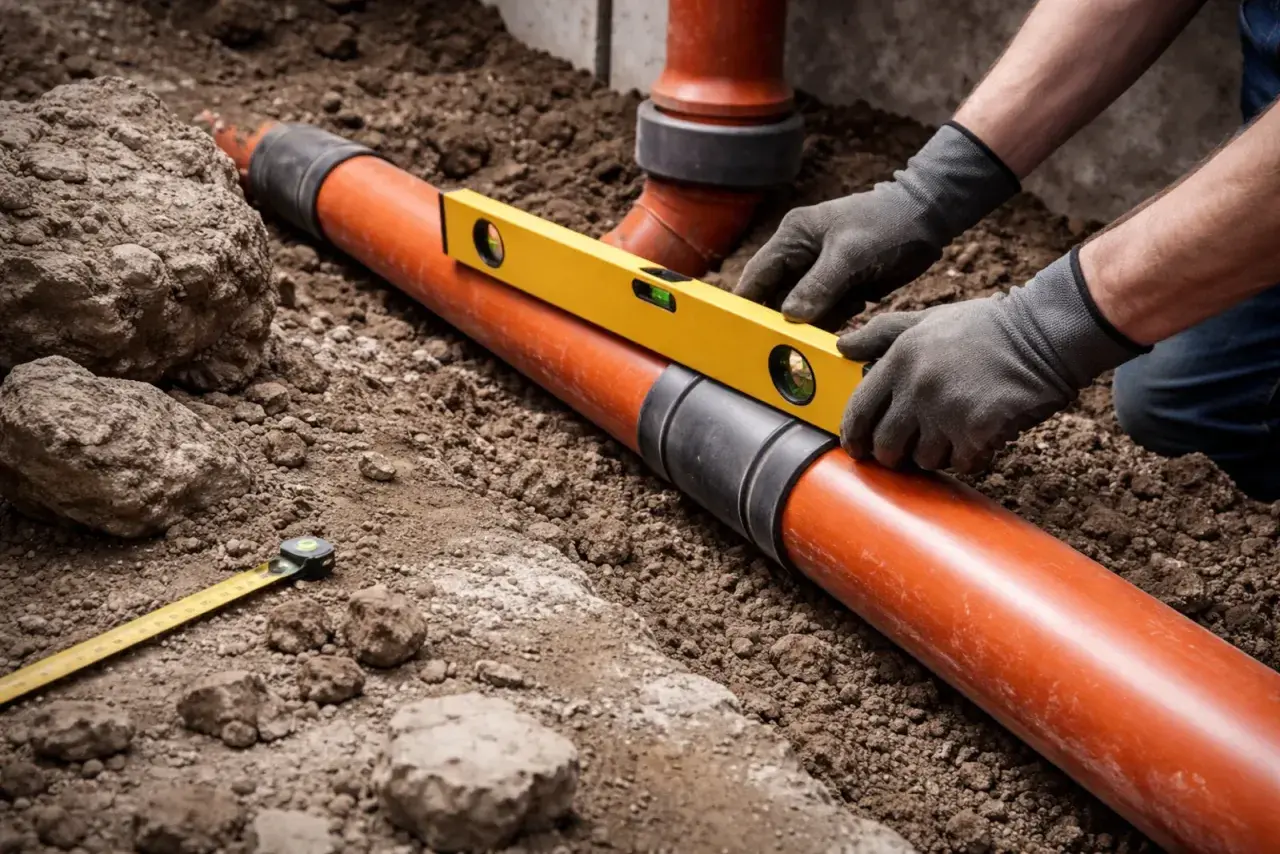

Przy rurze kanalizacyjnej 160 mm najważniejsze jest nie samo to, czy „jest spadek”, ale czy odcinek będzie pracował bez zamulania, cofek i późniejszych poprawek. W praktyce minimalny spadek dla rury 160 przy przyłączu kanalizacyjnym przyjmuje się zwykle na poziomie 1,5%, czyli 1,5 cm na każdy metr, ale ten procent trzeba jeszcze przełożyć na realną różnicę wysokości, długość trasy i warunki wykonania wykopu. Poniżej pokazuję, jak to policzyć, kiedy zostać przy minimum, a kiedy lepiej skorygować przebieg instalacji niż na siłę „wyciągać” spadek z gruntu.
Najważniejsze liczby i zasady, które decydują o poprawnym spadku DN160
- DN160 w przyłączu kanalizacyjnym najczęściej projektuje się z minimalnym spadkiem 1,5%, czyli 1,5 cm na 1 m.
- Na 10 m daje to 15 cm różnicy poziomów, a na 20 m już 30 cm.
- Zbyt mały spadek sprzyja odkładaniu osadów, a zbyt duży może rozdzielać wodę i części stałe.
- Przy projektowaniu warto dążyć do prędkości samooczyszczania około 0,8 m/s.
- Na wynik wpływają też podsypka, głębokość ułożenia, liczba załamań i sposób włączenia do studzienki.
Jaki spadek przyjmuje się dla rury 160 mm
Jeżeli mówimy o przyłączu kanalizacyjnym z rurą DN160, bezpiecznym punktem wyjścia jest 1,5%. Taką wartość spotyka się w polskich wytycznych dla przyłączy sanitarnych i właśnie ją traktuję jako minimum robocze przy ściekach bytowych. W części lokalnych regulacji dla DN160 zapisano to nawet wprost, więc nie jest to liczba przypadkowa, tylko praktyczny standard projektowy.
Trzeba jednak odróżnić minimum od optimum. Rura może działać poprawnie przy 1,5%, ale jeśli teren, długość odcinka i sposób ułożenia pozwalają, czasem warto zostawić niewielki zapas. Nie chodzi o to, żeby robić kanalizację stromo, tylko o to, by utrzymać stabilny przepływ i nie zostawić w rurze miejsc, w których osad będzie siadał szybciej niż woda go zabierze.
| Spadek | Co to oznacza | Przykład na 10 m |
|---|---|---|
| 1,5% | 1,5 cm na 1 m | 15 cm różnicy poziomów |
| 2,0% | 2 cm na 1 m | 20 cm różnicy poziomów |
| 3,0% | 3 cm na 1 m | 30 cm różnicy poziomów |
Ta tabela dobrze pokazuje, dlaczego procenty bywają mylące. Na krótkim odcinku różnica wygląda niegroźnie, ale przy dłuższym biegu robi się z niej konkretna zmiana rzędnych. I właśnie dlatego warto przejść od teorii do prostego przeliczenia na budowie.
Jak przeliczyć spadek na realną różnicę wysokości
Spadek liczę zawsze według prostego wzoru: różnica wysokości / długość odcinka x 100. Przy 1,5% każda setka metrów nie ma znaczenia, ale przy 10, 15 albo 20 metrach zaczyna się robić z tego pełnoprawny element projektu. Ja zwykle sprawdzam wynik w dwóch zapisach naraz: procentowo i w centymetrach, bo dopiero wtedy widać, czy koniec odcinka nie wpadnie za głęboko.
| Długość odcinka | 1,5% | 2,0% |
|---|---|---|
| 5 m | 7,5 cm | 10 cm |
| 10 m | 15 cm | 20 cm |
| 15 m | 22,5 cm | 30 cm |
| 20 m | 30 cm | 40 cm |
W praktyce sprawdzam jeszcze trzy rzeczy. Po pierwsze, rzędną początku i końca odcinka, a nie tylko sam procent. Po drugie, rzeczywistą głębokość po uwzględnieniu podsypki. Po trzecie, to, czy spadek da się utrzymać na całej długości bez „falowania” rury. Jednorazowe zejście niżej zwykle psuje więcej niż niewielka korekta trasy.
- Wyznacz rzędną startu i rzędną końca.
- Przelicz różnicę na centymetry dla konkretnej długości.
- Ustaw niwelator lub laser i sprawdzaj odcinek etapami, a nie tylko na końcach.
- Kontroluj, czy rura nie osiada po ułożeniu pierwszej warstwy zasypki.
Jeżeli te liczby wyglądają dobrze na papierze, kolejny test jest ważniejszy: czy taki spadek nie popsuje pracy kanalizacji w praktyce.
Dlaczego zbyt mały albo zbyt duży spadek psuje pracę kanalizacji
W kanalizacji grawitacyjnej nie wygrywa ani najniższy, ani najwyższy spadek, tylko taki, który utrzymuje ścieki w ruchu i nie rozdziela frakcji stałych od wody. Przy projektowaniu patrzę na prędkość samooczyszczania, czyli około 0,8 m/s, bo to jest poziom, przy którym odcinek ma mniejsze szanse na szybkie zamulanie.
Gdy spadek jest za mały
- W rurze łatwiej odkładają się osady, piasek i tłuszcz.
- Woda płynie, ale cięższe zanieczyszczenia zostają na dnie.
- Z czasem rośnie ryzyko częściowego przytkania i cofki.
- W starszych instalacjach problem zwykle zaczyna się niewinnie, od wolniejszego odpływu i charakterystycznego „bulgotania”.
Gdy spadek jest za duży
- Woda ucieka szybciej niż zawiesina, więc część stała nie nadąża za przepływem.
- Przy małym dopływie odcinek pracuje nierówno i nie czyści się tak, jak zakłada projekt.
- Na końcu trasy może pojawić się większe obciążenie w studzience albo przy włączeniu do kanału.
- Zbyt stromy odcinek nie jest więc „lepszy”, tylko często po prostu trudniejszy do opanowania.
Dlatego przy DN160 nie patrzę wyłącznie na procent. Zawsze pytam jeszcze o długość odcinka, ilość ścieków i sposób włączenia do reszty instalacji. To prowadzi prosto do kwestii wykonania w gruncie, bo nawet poprawny projekt można zepsuć w trakcie montażu.
Na co zwrócić uwagę przy układaniu odcinka DN160
Wykonanie często decyduje o tym, czy instalacja będzie działała latami, czy zacznie sprawiać problemy po pierwszym większym użytkowaniu. Przy DN160 najbardziej pilnuję ciągłości spadku, właściwej podsypki i miejsc kontrolnych, bo to właśnie tam najczęściej pojawiają się odchyłki.
Podsypka i zagęszczenie
Pod rurą powinna znaleźć się równomierna podsypka piaskowa, zwykle o grubości co najmniej 20 cm. Jeśli podłoże nie jest stabilne, rura potrafi „usiąść” po zasypaniu i cały wyliczony spadek znika w jednym fragmencie. To jest jeden z tych błędów, których nie widać po samej niwelacji na początku.
Studzienki i załamania
Przy zmianie kierunku, spadku albo średnicy nie lubię improwizacji w gruncie. Lepiej wprowadzić odcinek do studzienki rewizyjnej niż tworzyć ukryte załamania, których później nie da się skontrolować. W praktyce pierwsza studnia na terenie posesji i tak bardzo ułatwia odbiór oraz późniejsze czyszczenie.
Przeczytaj również: Jak łączyć zbrojenie w fundamentach? Poradnik krok po kroku
Niwelacja i odbiór
Laser albo niwelator są tu ważniejsze niż sznurek, bo pokazują nie tylko kierunek, ale też rzeczywistą rzędną. Ja zawsze sprawdzam spadek po ułożeniu pierwszej warstwy zasypki, zanim rura zostanie ostatecznie przykryta. Jeśli odchyłka wyjdzie teraz, poprawka jest szybka; po zasypaniu staje się kosztowna i niepotrzebnie brudzi cały harmonogram.
To naturalnie prowadzi do pytania, kiedy minimum 1,5% wystarcza, a kiedy lepiej dać trochę więcej i zostawić sobie margines.
Kiedy warto przyjąć więcej niż minimum
W mojej praktyce dodatkowe 0,5 punktu procentowego bywa sensowne, ale tylko wtedy, gdy nie tworzy nowych problemów. Przy krótkich przyłączach, prostym przebiegu i niewielkim ryzyku zbyt dużego zagłębienia 2% daje pewien margines montażowy. Przy dłuższych odcinkach albo przy małym przepływie nie traktuję jednak większego spadku jak automatycznej poprawy.
| Sytuacja | Co zwykle ma sens | Na co uważać |
|---|---|---|
| Krótki odcinek do budynku jednorodzinnego | 1,5% do 2% | Nie schodzić z rurą za głęboko tylko po to, by „wyglądało lepiej” |
| Dłuższa działka z płaskim terenem | Trzymać minimum i pilnować ciągłości trasy | Nie robić lokalnych załamań, które zabiją spadek na fragmencie |
| Mały dopływ ścieków | Stabilny, umiarkowany spadek | Za duży spadek może pogorszyć samooczyszczanie |
| Duża różnica terenu | Rozważyć zmianę przebiegu albo dodatkową studzienkę | Nie wymuszać spadku kosztem zbyt płytkiego ułożenia |
Najgorszy błąd polega na tym, że ktoś chce rozwiązać wszystko samym procentem. Czasem lepiej skrócić trasę, przenieść punkt włączenia albo dołożyć studzienkę niż schodzić z rurą zbyt głęboko i tracić kontrolę nad całym układem.
Co sprawdzam przed zasypaniem wykopu, żeby nie wracać z poprawką
Przed zasypaniem robię krótką, ale konkretną kontrolę. To jest ten moment, w którym jeszcze da się naprawić większość błędów bez demolowania gotowego odcinka. Jeśli wszystko zgadza się teraz, DN160 zwykle będzie pracować bezproblemowo przez lata.
- Sprawdzam rzędną początku, końca i każdego miejsca zmiany kierunku.
- Kontroluję, czy podsypka jest równomierna i nie podbiła rury punktowo.
- Oglądam połączenia kielichowe i ustawienie osi odcinka.
- Weryfikuję, czy nie ma miejscowych „brzuszków” albo odcinków zbyt płaskich.
- Jeśli trasa przebiega w miejscu ruchu pojazdów, pilnuję odpowiedniego przykrycia lub zabezpieczenia konstrukcyjnego.
Jeżeli na tym etapie wszystko się zgadza, instalacja ma duże szanse działać bez zatorów i bez niespodzianek przy odbiorze. Jeśli nie, lepiej poprawić spadek od razu, zanim piasek zostanie zasypany na stałe, bo po zamknięciu wykopu każdy centymetr kosztuje już znacznie więcej niż na etapie montażu.
