Na budowie jeden błąd w osi, poziomie albo wysokości potrafi przełożyć się na poprawki, straty materiału i opóźnienia. Dlatego sprzęt geodezyjny nie jest dodatkiem, tylko częścią procesu, zwłaszcza przy wytyczaniu obiektu, kontroli robót ziemnych i odbiorze wykonania. Pojedynczy przyrząd geodezyjny rzadko rozwiązuje cały problem, bo inne narzędzie przyda się do niwelacji, a inne do tyczenia albo współpracy z maszynami budowlanymi.
Najważniejsze w praktyce są dokładność, zasięg i zgodność sprzętu z zadaniem
- Do prostego poziomowania zwykle wystarcza niwelator albo laser, ale do tyczenia osi potrzebny jest dokładniejszy zestaw.
- Na otwartym placu budowy dobrze sprawdza się GNSS RTK, natomiast w zabudowie i przy przeszkodach lepszy bywa tachimetr.
- Teodolit mierzy głównie kąty, a tachimetr łączy pomiar kątów z odległością, więc daje szersze zastosowanie.
- Przy maszynach budowlanych liczy się nie tylko sam instrument, lecz także model terenu, osnowa i poprawnie ustawione punkty odniesienia.
- Najczęstsze błędy wynikają nie ze sprzętu, ale z pośpiechu: złego centrowania, braku kalibracji i złych warunków pracy.
- Przy jednorazowej budowie wynajem zaawansowanego sprzętu często ma więcej sensu niż zakup.
Jak rozumieć sprzęt geodezyjny na budowie
W polskich pracach budowlanych geodezja obejmuje m.in. mapy do celów projektowych, wytyczenie obiektu, inwentaryzację powykonawczą, obsługę budowy i pomiary przemieszczeń. To ważne, bo pokazuje, że nie chodzi wyłącznie o mierzenie działki, ale o cały łańcuch decyzji, które wpływają na fundamenty, poziomy, osie i montaż elementów konstrukcyjnych. Gdy mówimy o inwestycji budowlanej, jeden przyrząd geodezyjny nie wystarcza: innego narzędzia potrzebuje ekipa od robót ziemnych, a innego kierownik, który sprawdza zgodność wykonania z projektem.
Z mojego doświadczenia najprostsze pytanie brzmi zawsze tak samo: czy potrzebuję tylko potwierdzić poziom, czy muszę wskazać dokładne współrzędne punktu w terenie? Od odpowiedzi zależy cały zestaw.
Dlatego poniżej rozbijam najczęstsze rozwiązania na konkretne zadania, bo nazwy brzmią podobnie, a różnica w użyciu bywa duża.
Jakie urządzenia spotyka się najczęściej i do czego służą
Na placu budowy najczęściej spotykam cztery grupy narzędzi: do poziomowania, do tyczenia, do pracy z współrzędnymi i do prostych pomiarów kontrolnych. W praktyce wybór rzadko jest „albo jedno, albo drugie” - częściej chodzi o zestaw, w którym każde urządzenie robi inną robotę.
| Urządzenie | Do czego służy | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|---|
| Niwelator optyczny lub laserowy | Wyznaczanie różnic wysokości, poziomów, spadków i kontroli warstw | Posadzki, podsypki, ławy, drobne roboty wykończeniowe | Wymaga dobrej widoczności i nie daje pełnego obrazu współrzędnych |

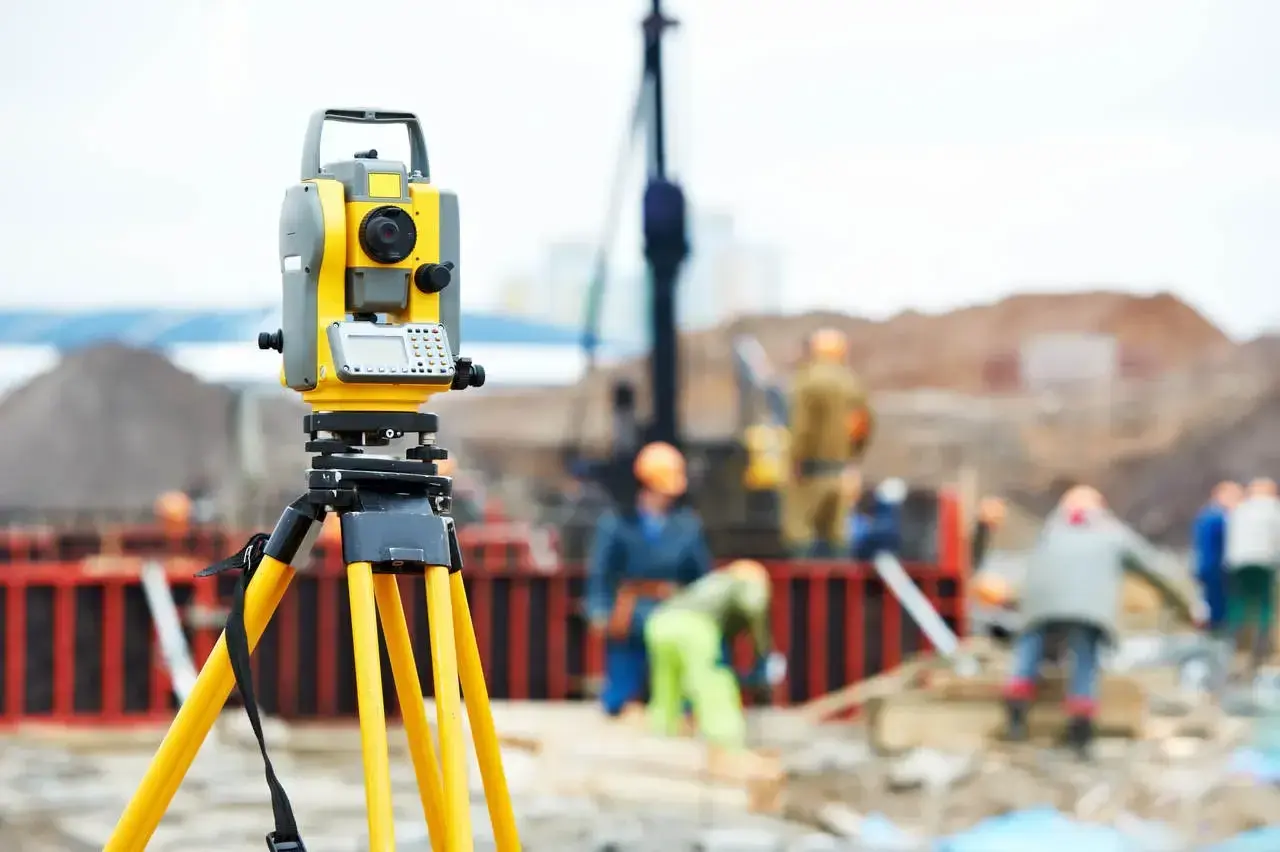

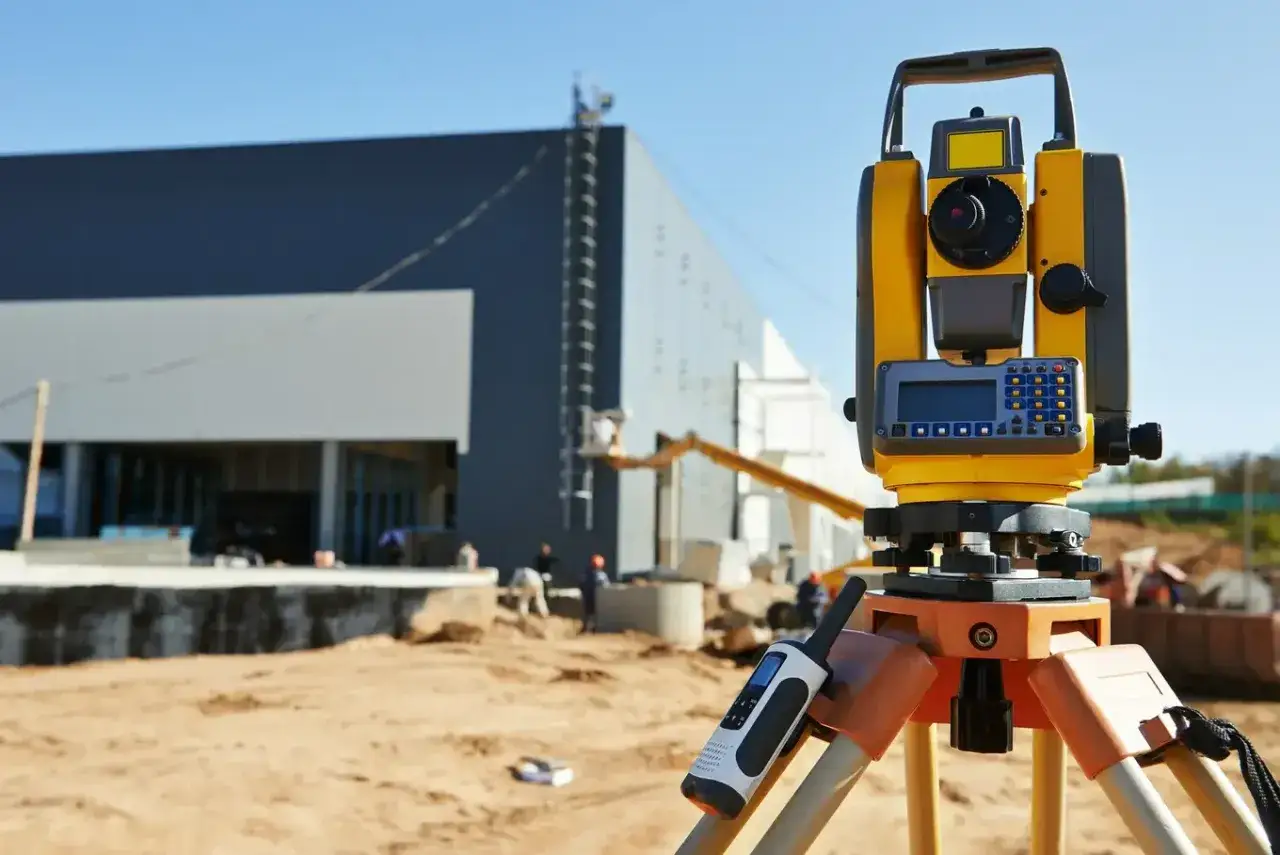

| Tachimetr elektroniczny | Pomiar kątów i odległości, tyczenie osi, narożników i punktów konstrukcyjnych | Budynki, hale, konstrukcje, kontrola geometrii obiektu | Wymaga doświadczenia i zwykle starannej organizacji pracy |
| Odbiornik GNSS RTK | Określanie położenia punktu z dokładnością centymetrową | Duże, otwarte place budowy i roboty ziemne | Traci skuteczność pod dachami, przy wysokich ścianach i w gęstej zabudowie |
| Teodolit | Pomiar kątów poziomych i pionowych | Prostsze zadania tyczeniowe i kontrolne | W wielu pracach został wyparty przez tachimetr |
| Akcesoria pomiarowe | Statyw, łata, tyczka, pryzmat, reper, paliki, farba geodezyjna | Prawie każda budowa, bo wspierają sam pomiar | Bez nich nawet dobry instrument działa gorzej i wolniej |
Przeczytaj również: Waga betoniarki: od 40 kg do 25 ton pełny przewodnik
Teodolit i tachimetr to nie to samo
Teodolit mierzy głównie kąty. Tachimetr elektroniczny robi to samo, ale dodaje pomiar odległości, więc szybciej zamienia odczyt w punkt o konkretnych współrzędnych. Na nowoczesnym placu budowy to zwykle ta różnica przesądza o wygodzie pracy.
W praktyce widzę jeszcze jedną rzecz: ludzie często skupiają się na cenie instrumentu, a zapominają o całym otoczeniu pracy. Statyw, łata, pryzmat, kontroler, bateria, osłona przeciwwiatrowa i sensownie założona osnowa terenowa potrafią zrobić większą różnicę niż sam model sprzętu. To prowadzi prosto do pytania, jak te narzędzia pracują razem z maszynami budowlanymi.
Jak te narzędzia wspierają maszyny budowlane podczas robót
Na dużych robotach ziemnych geodezja i maszyny budowlane pracują razem. Koparka, równiarka czy spycharka nie muszą już polegać wyłącznie na palikach i łatach, jeśli dostają dane z GNSS albo tachimetru w systemie machine control, czyli prowadzenia maszyny po cyfrowym modelu terenu. Taki układ pokazuje operatorowi, czy łyżka, lemiesz albo listwa układają się na właściwej wysokości i spadku.
To daje dwie korzyści: mniej przejazdów i mniej poprawek. W praktyce szczególnie dobrze widać to przy wykopach pod drogi, podbudowach, niwelacji placów oraz przy robotach, gdzie spadek musi się zgadzać co do centymetra. Ograniczenie jest jednak równie ważne: GNSS traci sens pod dachami, przy wysokich ścianach, w głębokich wykopach i wszędzie tam, gdzie sygnał z nieba jest słaby albo odbicia są zbyt duże.
Dlatego na budowie nie patrzę na to jak na modny dodatek, tylko jak na narzędzie, które ma działać w konkretnych warunkach. Jeśli teren jest otwarty, system GNSS potrafi przyspieszyć prace bardzo mocno; jeśli plac jest ciasny albo zabudowany, wciąż wygrywa klasyczny tachimetr.
Najlepsze efekty daje wtedy połączenie: dobrze ustawione punkty odniesienia, sprawdzony model terenu i operator, który wie, kiedy ufać ekranowi, a kiedy zatrzymać maszynę i zrobić kontrolę ręczną. Z tego wynika kolejny praktyczny temat: jak dobrać sprzęt do zadania i budżetu.
Jak dobrać właściwy zestaw do zadania i budżetu
Ja dobieram zestaw według trzech pytań: co mierzę, jak często i w jakich warunkach. Jeśli chodzi tylko o poziomy na małej budowie, prostszy laser albo niwelator zwykle wystarczy. Jeśli trzeba wytyczyć osie, narożniki i punkty konstrukcyjne, bez tachimetru albo dobrego zestawu GNSS robi się wolno i mało pewnie.
| Sytuacja | Co ma sens | Dlaczego |
|---|---|---|
| Proste poziomowanie posadzek, szalunków i podsypek | Niwelator lub laser | Szybko pokazuje poziom i nie wymaga skomplikowanej obsługi |
| Wytyczenie domu, hali, fundamentów i osi konstrukcyjnych | Tachimetr z pryzmatem albo dokładny zestaw GNSS | Umożliwia precyzyjne ustawienie punktów i kontrolę geometrii |
| Roboty ziemne na dużym, otwartym placu | GNSS RTK z systemem prowadzenia maszyny | Przyspiesza niwelację, ogranicza poprawki i współgra z koparką lub spycharką |
| Jednorazowa budowa lub krótki kontrakt | Wynajem zamiast zakupu | Nie zamraża budżetu w sprzęcie, który później będzie pracował sporadycznie |
Orientacyjnie budżet wygląda tak: prosty laser albo niwelator kosztuje zwykle od kilkuset do kilku tysięcy złotych, zestaw GNSS RTK to najczęściej wydatek od kilkunastu do kilkudziesięciu tysięcy, a tachimetr elektroniczny potrafi wejść jeszcze wyżej, zwłaszcza gdy doliczysz oprogramowanie, kontroler, statyw, łaty i serwis. Przy pracy sezonowej wynajem bywa po prostu rozsądniejszy niż zakup.
Przy doborze sprzętu zawsze doliczam też mniej efektowne rzeczy: baterie, transport, osłonę, aktualizacje programu i czas potrzebny na szkolenie załogi. Dobrze dobrany zestaw to nie ten najdroższy, tylko ten, który realnie da się używać codziennie bez improwizacji. A improwizacja na budowie najczęściej kończy się błędami pomiaru.
Najczęstsze błędy, które psują dokładność pomiaru
W terenie powtarzają się te same pomyłki. Nie są widowiskowe, ale właśnie one robią największą różnicę w końcowym wyniku.
- Złe wypoziomowanie i centrowanie - instrument stoi „prawie dobrze”, ale cały pomiar już odjeżdża.
- Brak sprawdzenia punktu odniesienia - ktoś zaczyna od złego reperu albo od nieuzgodnionej osi.
- Praca bez kontroli kalibracji - kompensator, luneta albo dalmierz mogą działać gorzej, niż sugeruje ekran.
- Założenie, że GNSS działa wszędzie - w zabudowie, w wykopie i pod przeszkodami wynik potrafi skakać.
- Ignorowanie warunków otoczenia - wiatr, drgania od maszyn, upał i słaba widoczność obniżają jakość odczytu.
- Mieszanie układu projektowego z terenowym - projekt i teren nie zawsze mówią tym samym językiem, więc trzeba pilnować przeliczeń.
Najdrożej kosztują zwykle nie błędy sprzętowe, tylko poprawki wykonawcze. Przy wykopach i podbudowach różnica 2-3 cm potrafi uruchomić lawinę kolejnych prac, zwłaszcza gdy na placu już pracuje ciężki sprzęt i materiał został rozłożony na dużej powierzchni.
Dlatego przed pomiarem zawsze wolę poświęcić kilka minut na kontrolę niż później poprawiać cały odcinek. Ta zasada prowadzi do ostatniego, bardzo praktycznego pytania: co rzeczywiście daje dobrze dobrany zestaw na budowie.
Co realnie daje dobrze dobrany zestaw na budowie
Jeśli miałbym zostawić jedną praktyczną zasadę, to brzmiałaby tak: dobieraj sprzęt do zadania, a nie do samej nazwy urządzenia. Na małej budowie prosty laser i niwelator często wystarczą, ale przy tyczeniu konstrukcji, robotach ziemnych albo pracy z maszynami budowlanymi przewagę daje tachimetr lub GNSS, pod warunkiem że ktoś naprawdę pilnuje ustawienia, kalibracji i punktu odniesienia.
To właśnie te trzy elementy najczęściej decydują o tym, czy pomiar jest tylko poprawny na papierze, czy naprawdę pomaga ekipie na placu budowy. Gdy są dopilnowane, praca idzie szybciej, mniej materiału trafia do poprawek, a operatorzy maszyn nie muszą zgadywać, tylko pracują na konkretnych danych.
W praktyce najbezpieczniej działa prosta zasada: im większa inwestycja i im bardziej wymagająca geometria obiektu, tym mniej miejsca na przypadek i tym większa wartość dobrze dobranych pomiarów.
