Komplet dokumentów i przygotowanie działki klucz do sprawnego tyczenia budynku przez geodetę
- Konieczne dokumenty to zatwierdzony projekt budowlany (PZT, rzuty fundamentów i parteru) oraz ostateczne pozwolenie na budowę.
- Niezbędna jest także mapa do celów projektowych (MDCP), na której opiera się cały proces tyczenia.
- Inwestor musi zapewnić geodecie swobodny dostęp do działki i przygotować materiały na ławy ciesielskie.
- Obecność inwestora podczas tyczenia jest często wskazana w celu potwierdzenia lokalizacji i ustaleń.
- Geodeta wyznacza punkty budynku i konstruuje ławy ciesielskie, a po zakończeniu prac sporządza szkic i dokonuje kluczowego wpisu w dzienniku budowy.
- Unikaj zmian lokalizacji budynku w ostatniej chwili oraz braku kompletu dokumentów, aby nie opóźniać i nie zwiększać kosztów budowy.
Precyzyjne wytyczenie domu: fundament Twojej budowy
Tyczenie budynku to fizyczne przeniesienie na grunt wszystkich kluczowych elementów projektu, takich jak osie konstrukcyjne, narożniki czy punkty charakterystyczne. To pierwszy i absolutnie fundamentalny etap każdej budowy. Wyobraź sobie, że budujesz dom, a jego fundamenty są przesunięte o kilkadziesiąt centymetrów względem projektu to może prowadzić do poważnych konsekwencji finansowych. Mówimy tu o konieczności rozbiórki, zmianach w projekcie, a co za tym idzie, ogromnych opóźnieniach i dodatkowych kosztach. Precyzja na tym etapie to oszczędność nerwów i pieniędzy w przyszłości.
Rola geodety w procesie budowlanym wykracza daleko poza samo tworzenie map. To właśnie geodeta jest odpowiedzialny za to, aby Twój przyszły dom został umiejscowiony na działce z milimetrową dokładnością, zgodnie z zatwierdzonym projektem i pozwoleniem na budowę. Jego praca jest kluczowa dla legalności i prawidłowości dalszych prac. Pamiętaj, że geodeta, który wykonuje tyczenie, musi posiadać odpowiednie uprawnienia zawodowe. To on gwarantuje, że budynek powstanie dokładnie tam, gdzie powinien, bez naruszania przepisów czy granic sąsiednich nieruchomości.
Checklista inwestora: co musisz przygotować dla geodety?
Zacznijmy od podstaw: Projekt Zagospodarowania Działki lub Terenu (PZT). To absolutna podstawa dla geodety. W tym dokumencie znajdzie on wszystkie niezbędne informacje dotyczące lokalizacji budynku na działce, jego odległości od granic, istniejącego uzbrojenia terenu, dróg dojazdowych czy innych elementów zagospodarowania. PZT musi być dokumentem zatwierdzonym, stanowiącym integralną część Twojego projektu budowlanego. Bez niego geodeta nie będzie w stanie prawidłowo i zgodnie z prawem wytyczyć budynku.
Kolejnym niezbędnym elementem są rzuty fundamentów i parteru z projektu architektonicznego. Dlaczego akurat te? Ponieważ to właśnie one zawierają precyzyjne wymiary, osie konstrukcyjne oraz dokładne położenie wszystkich narożników budynku. Te dane są kluczowe dla geodety, który na ich podstawie przenosi obrys budynku na grunt. Im dokładniejsze i czytelniejsze rzuty, tym sprawniej przebiegnie proces tyczenia.
Nie zapominajmy o ostatecznej decyzji o pozwoleniu na budowę lub skutecznym zgłoszeniu budowy. To prawna podstawa do rozpoczęcia jakichkolwiek prac budowlanych, w tym tyczenia. Bez tego dokumentu geodeta po prostu nie może legalnie przeprowadzić tyczenia. Upewnij się, że masz go w ręku i jest on ostateczny, zanim umówisz się na wizytę geodety.
Ostatnim, ale równie ważnym dokumentem jest mapa do celów projektowych (MDCP). Jest to podstawowy dokument geodezyjny, na którym opiera się cały projekt budowlany i oczywiście proces tyczenia. Zawiera ona aktualne dane o terenie, granice działki, istniejące obiekty i elementy uzbrojenia. MDCP stanowi punkt odniesienia dla lokalizacji budynku, dlatego geodeta będzie jej potrzebował, aby precyzyjnie umiejscowić Twój dom na działce.Przygotowanie działki przed tyczeniem: Twoje zadania
Zapewnienie swobodnego dostępu do terenu to kluczowa kwestia. Geodeta potrzebuje przestrzeni do pracy, a jego sprzęt pomiarowy wymaga stabilnego podłoża i braku przeszkód. Przed wizytą geodety upewnij się, że działka jest odpowiednio przygotowana: usuń zbędną roślinność, która mogłaby utrudniać pomiary, zapewnij przejazd dla samochodu i sprzętu, a jeśli to konieczne, tymczasowo usuń elementy ogrodzenia. Im mniej przeszkód, tym szybciej i sprawniej geodeta wykona swoją pracę.
Kolejnym Twoim zadaniem jest dostarczenie materiałów na ławy ciesielskie. Chyba że umowa z geodetą stanowi inaczej, to inwestor jest odpowiedzialny za przygotowanie desek i palików. Ławy ciesielskie to specjalne konstrukcje, zazwyczaj drewniane, budowane poza obrysem przyszłych fundamentów. Służą one do stabilizacji wyznaczonych punktów i osi budynku, tak aby nie zostały zniszczone podczas prac ziemnych. To bardzo ważne, aby punkty te były stabilne i precyzyjne przez cały czas trwania wykopów.
Z mojego doświadczenia wiem, że obecność inwestora podczas tyczenia jest często zalecana, a czasem wręcz wymagana. To idealna okazja, aby na miejscu ustalić z geodetą wszelkie szczegóły, potwierdzić ostateczną lokalizację budynku i upewnić się, że wszystko jest zgodne z Twoimi oczekiwaniami i projektem. To także moment na zadanie pytań i rozwianie ewentualnych wątpliwości. Twoja obecność może zapobiec wielu nieporozumieniom.
Proces tyczenia budynku: krok po kroku

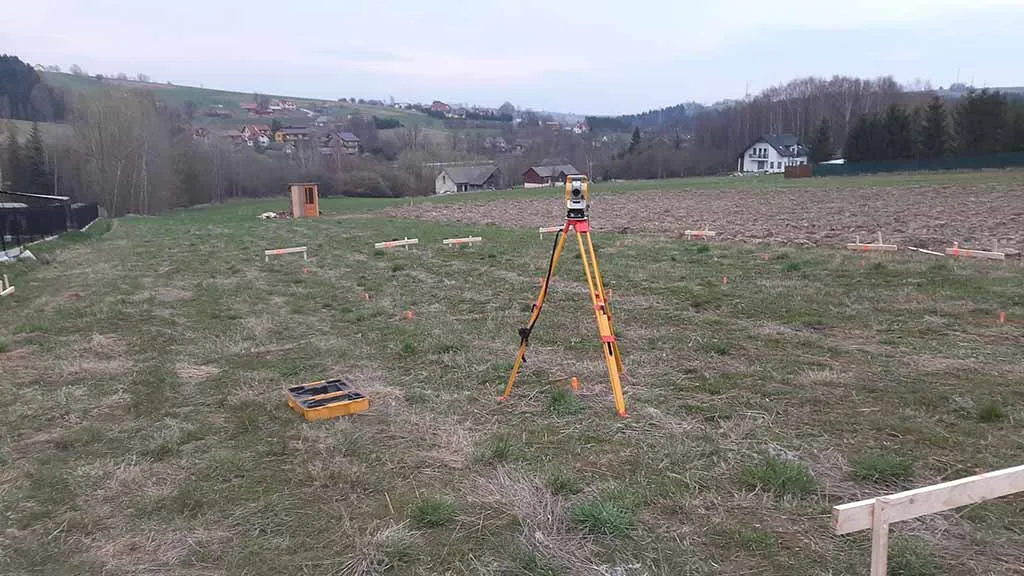

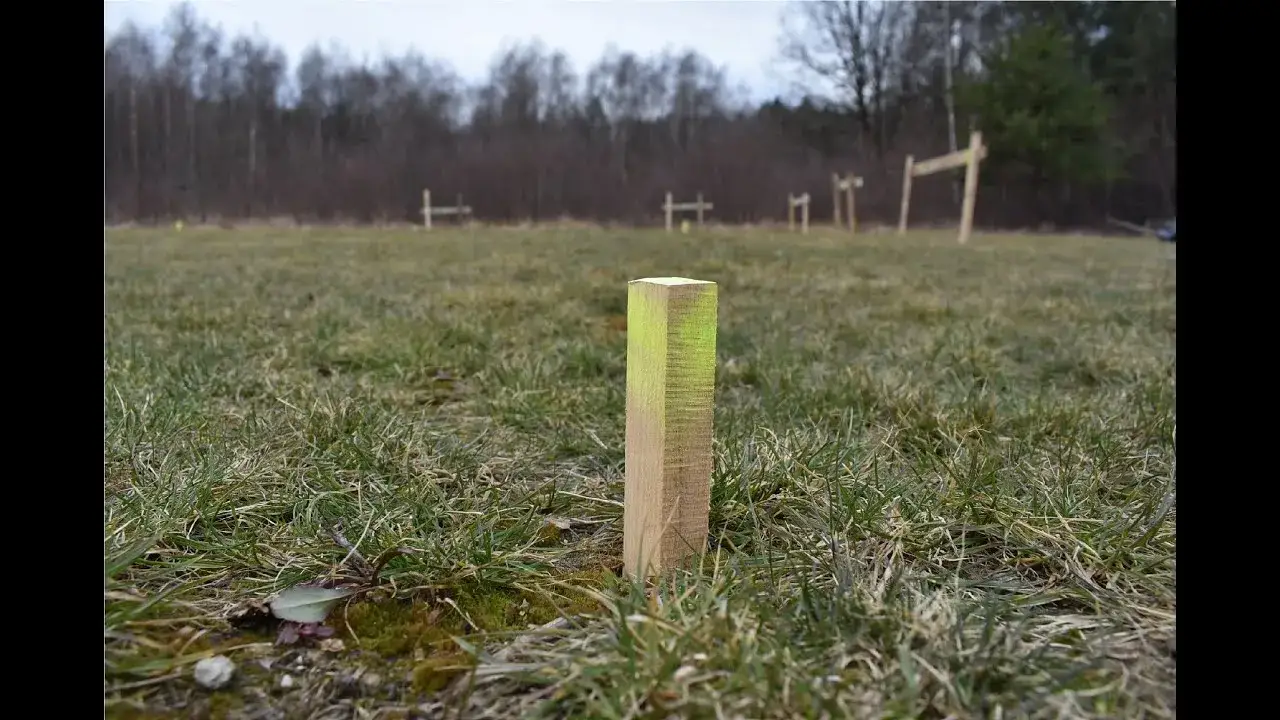

Pierwszy etap tyczenia to wyznaczanie charakterystycznych punktów budynku. Geodeta, korzystając z precyzyjnego sprzętu pomiarowego (np. tachimetru), przenosi osie konstrukcyjne i narożniki budynku z projektu na grunt. Punkty te są zazwyczaj oznaczane drewnianymi palikami. Te paliki to nic innego jak tymczasowe markery, które wskazują dokładne położenie kluczowych elementów Twojego przyszłego domu.
Następnie przystępuje się do konstrukcji ław ciesielskich (lub ław drutowych). Jak już wspomniałem, są one budowane poza obrysem przyszłych fundamentów. To niezwykle ważne, ponieważ dzięki temu punkty odniesienia nie zostaną zniszczone podczas prac ziemnych. Ławy ciesielskie to stabilne i precyzyjne konstrukcje, na których geodeta zaznacza osie budynku. Stanowią one niezawodny punkt odniesienia dla ekipy budowlanej, która będzie wykonywać wykopy i wylewać fundamenty.
Po zakończeniu wszystkich prac geodezyjnych, inwestor otrzymuje dwa kluczowe dokumenty. Pierwszym jest szkic z tyczenia, który jest przekazywany kierownikowi budowy. Zawiera on wszystkie niezbędne informacje o wytyczonych punktach. Drugim, i najważniejszym, jest odpowiedni wpis w dzienniku budowy. To formalne potwierdzenie wykonania tyczenia.
Wpis geodety do dziennika budowy: klucz do legalnej budowy
Wpis geodety do dziennika budowy to nie tylko formalność, ale przede wszystkim formalne potwierdzenie, że tyczenie zostało wykonane zgodnie z projektem i pozwoleniem na budowę. Jest to kluczowy moment, który legalizuje rozpoczęcie dalszych prac budowlanych. Bez tego wpisu, kierownik budowy nie powinien zezwolić na rozpoczęcie wykopów pod fundamenty. To pieczęć, która mówi: „Możesz budować dalej, wszystko jest zgodnie z planem”.
Warto również wspomnieć o zmianach w przepisach dotyczących dziennika budowy. Wprowadzono elektroniczny dziennik budowy (E-DB), który staje się coraz bardziej powszechny. Niezależnie od tego, czy dziennik budowy jest prowadzony w formie papierowej czy elektronicznej, geodeta ma obowiązek dokonać w nim wpisu potwierdzającego wykonanie tyczenia. To kluczowy element dokumentacji budowy, który świadczy o prawidłowym rozpoczęciu inwestycji.
Uniknij problemów: najczęstsze błędy przy tyczeniu domu
Jednym z najczęstszych i najbardziej kosztownych błędów jest próba zmiany lokalizacji budynku "na ostatnią chwilę". Pamiętaj, że pozwolenie na budowę jest wydawane dla konkretnej lokalizacji budynku, określonej w projekcie zagospodarowania działki. Jakiekolwiek odstępstwa od tego mogą być uznane za samowolę budowlaną. Takie działania są niezgodne z pozwoleniem i wymagają skomplikowanych procedur, takich jak zmiana projektu, a nawet uzyskanie nowego pozwolenia na budowę. To z kolei prowadzi do znacznych opóźnień i generuje ogromne, dodatkowe koszty.
Innym problemem jest brak kompletu wymaganych dokumentów. Jeśli geodeta przyjedzie na działkę, a Ty nie masz przy sobie wszystkich niezbędnych papierów zatwierdzonego PZT, rzutów, pozwolenia na budowę czy MDCP nie będzie mógł rozpocząć pracy. W najlepszym wypadku będzie musiał ją przerwać i wrócić w innym terminie, co oczywiście wiąże się z dodatkowymi opłatami za jego kolejne wizyty. W najgorszym, budowa zostanie wstrzymana, a harmonogram runie.
Na koniec, chciałbym ostrzec przed ryzykiem zniszczenia punktów geodezyjnych, zwłaszcza ław ciesielskich, podczas początkowych prac ziemnych. Te punkty są fundamentem precyzji całej budowy. Jeśli zostaną uszkodzone lub przesunięte, cała praca geodety pójdzie na marne, a Ty będziesz musiał ponieść koszty ponownego tyczenia. Upewnij się, że ekipa budowlana jest świadoma ich istnienia i wie, jak je zabezpieczyć, aby utrzymać precyzję przez cały czas trwania prac.
