Uziemienie domu nie jest dodatkiem do instalacji, tylko jednym z elementów, które decydują o tym, czy awaria skończy się zadziałaniem zabezpieczenia, czy niebezpiecznym napięciem na obudowie urządzenia. W praktyce liczą się trzy rzeczy: właściwy uziom, poprawne połączenia wyrównawcze i dobrze dobrane zabezpieczenia. To ważne także przy pompach ciepła, kotłach z automatyką i rozbudowanej elektronice, bo tam błędy w ochronie szybko wychodzą na jaw.
Najkrócej: skuteczny układ uziemiający to cały system, nie jeden przewód
- W nowym budynku najrozsądniej zaplanować uziom fundamentowy jeszcze przed betonowaniem.
- Różnicówka jest ważna, ale nie zastępuje uziomu, przewodu PE ani połączeń wyrównawczych.
- W starszym domu najczęściej wchodzi w grę uziom otokowy albo szpilkowy oraz modernizacja rozdzielnicy.
- Przy odbiorze liczą się pomiary, ciągłość połączeń i dokumentacja, a nie tylko schemat na papierze.
- Im więcej elektroniki i instalacji grzewczych w budynku, tym większe znaczenie ma porządny układ ochronny.
Co naprawdę robi uziom i dlaczego nie wolno go traktować jako formalności
W dobrze zaprojektowanej instalacji uziom ma stworzyć kontrolowaną drogę dla prądu uszkodzeniowego i utrzymać metalowe części budynku możliwie blisko tego samego potencjału. Dzięki temu, gdy dojdzie do przebicia na obudowę pralki, pieca, pompy ciepła albo metalowej rozdzielnicy, zabezpieczenie ma szansę zadziałać szybko, zanim napięcie stanie się groźne dla człowieka.
Ja patrzę na ten element szerzej niż tylko przez pryzmat ochrony przeciwporażeniowej. Dobrze wykonane uziemienie pomaga też ograniczać skutki przepięć i stabilizuje pracę ochronników, elektroniki sterującej oraz automatyki grzewczej. To właśnie dlatego w praktyce nie wystarcza „jakiś przewód do ziemi” - liczy się cały układ ochronny.
- Uziom to fizyczne połączenie z gruntem lub betonem przewodzącym.
- Przewód PE łączy obudowy urządzeń z układem ochrony.
- Połączenia wyrównawcze zmniejszają różnice potencjałów między elementami metalowymi.
- RCD odłącza zasilanie przy prądzie upływu, ale sam nie tworzy ochrony.
Kiedy widać cały mechanizm, łatwiej zrozumieć, z czego dokładnie składa się instalacja i gdzie najczęściej popełnia się błędy.
Z czego składa się cały układ ochronny w domu
W nowoczesnym domu instalacja ochronna nie kończy się na jednym uziomie. W praktyce pracują razem: uziom, główna szyna uziemiająca, przewody ochronne, połączenia wyrównawcze oraz zabezpieczenia, które reagują na awarię lub przepięcie.
| Oznaczenie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| PEN | Wspólny przewód ochronno-neutralny | Pojawia się zwykle w zasilaniu doprowadzonym z sieci; po rozdziale nie powinien dalej udawać pełnej ochrony instalacji. |
| PE | Przewód ochronny | Łączy dostępne części przewodzące z układem ochrony i odprowadza prąd uszkodzeniowy. |
| N | Przewód neutralny | Przenosi prąd roboczy, ale nie służy do ochrony przeciwporażeniowej. |
Główna szyna uziemiająca to punkt zbiorczy, do którego trafia uziom, przewód PE i metalowe instalacje wchodzące do budynku. W praktyce łączę z nią nie tylko instalację elektryczną, ale też elementy metalowe, które mogą przenieść obce napięcie: rury wody, elementy ogrzewania czy metalowe części konstrukcji, jeśli projekt to przewiduje.
Warto też rozróżnić dwie rzeczy, które bywają wrzucane do jednego worka. Uziemienie odpowiada za odprowadzenie energii do gruntu, a połączenia wyrównawcze za zmniejszenie różnic potencjałów między elementami budynku. Dopiero razem tworzą ochronę, która ma sens w codziennym użytkowaniu. Następny krok to wybór konkretnego rozwiązania wykonawczego.
Jakie rozwiązanie sprawdza się przy nowym domu i przy modernizacji
Największa różnica między nową budową a remontem polega na tym, że w pierwszym przypadku można wykorzystać etap fundamentów, a w drugim trzeba dopasować się do istniejącego budynku. To dlatego w praktyce wybór nie zawsze jest „technicznie idealny”, tylko „najlepszy z możliwych do wykonania bez kompromisów bezpieczeństwa”.
| Rodzaj uziomu | Kiedy ma sens | Plusy | Ograniczenia | Orientacyjny koszt w 2026 |
|---|---|---|---|---|
| Fundamentowy | Nowy dom, etap zbrojenia i betonowania | Najtrwalszy, najwygodniejszy do wykonania, zwykle najkorzystniejszy cenowo przy budowie od zera | Trzeba go zaplanować przed zalaniem fundamentów; później jest praktycznie nie do odtworzenia bez prac budowlanych | Najczęściej kilkaset do ok. 1500 zł jako osobny zakres; przy pełnym etapie fundamentów bywa wliczony w roboty |
| Otokowy | Modernizacja albo sytuacja, gdy fundamentowego nie da się wykonać | Dobry przy istniejącym budynku, można go dołożyć bez naruszania wnętrza domu | Wymaga wykopu wokół budynku i dobrej ochrony antykorozyjnej | Zwykle ok. 1500-4500 zł |

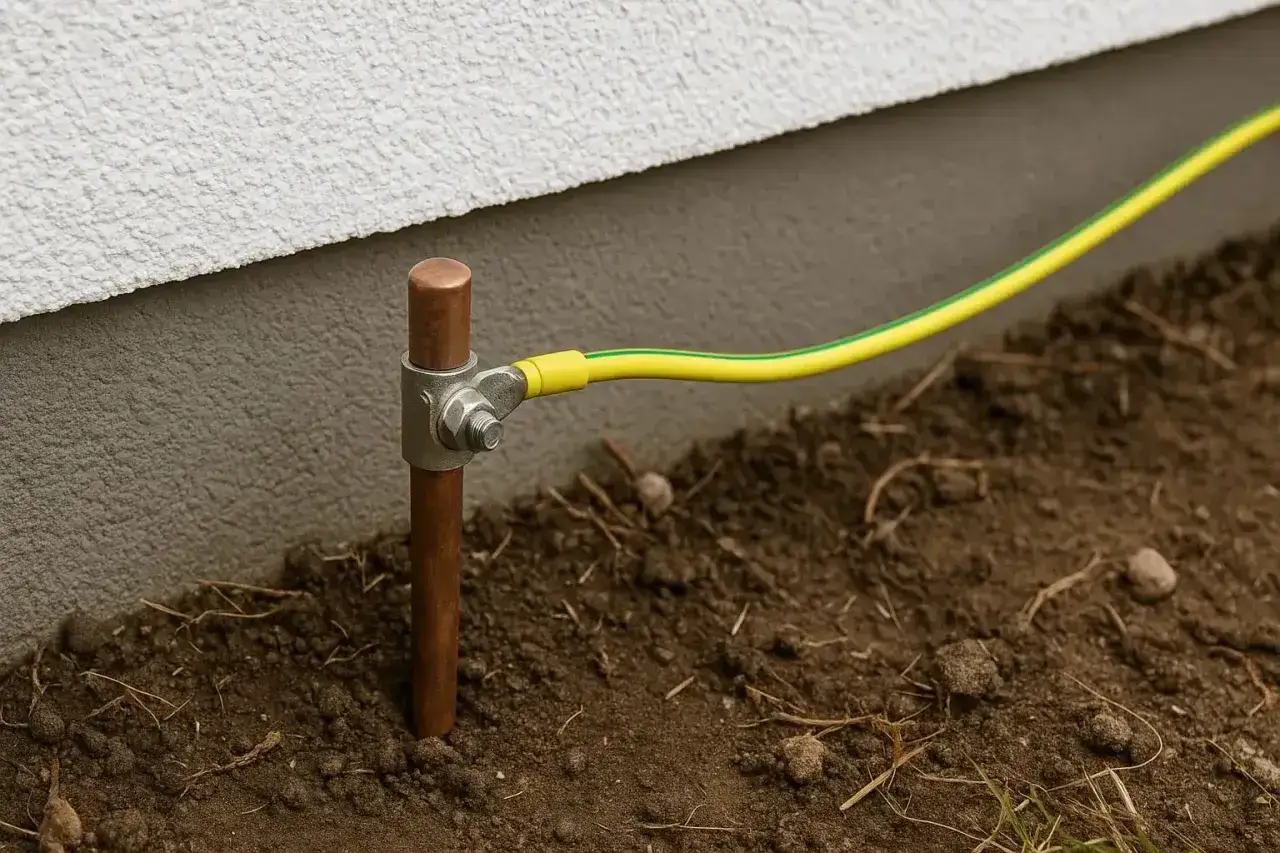

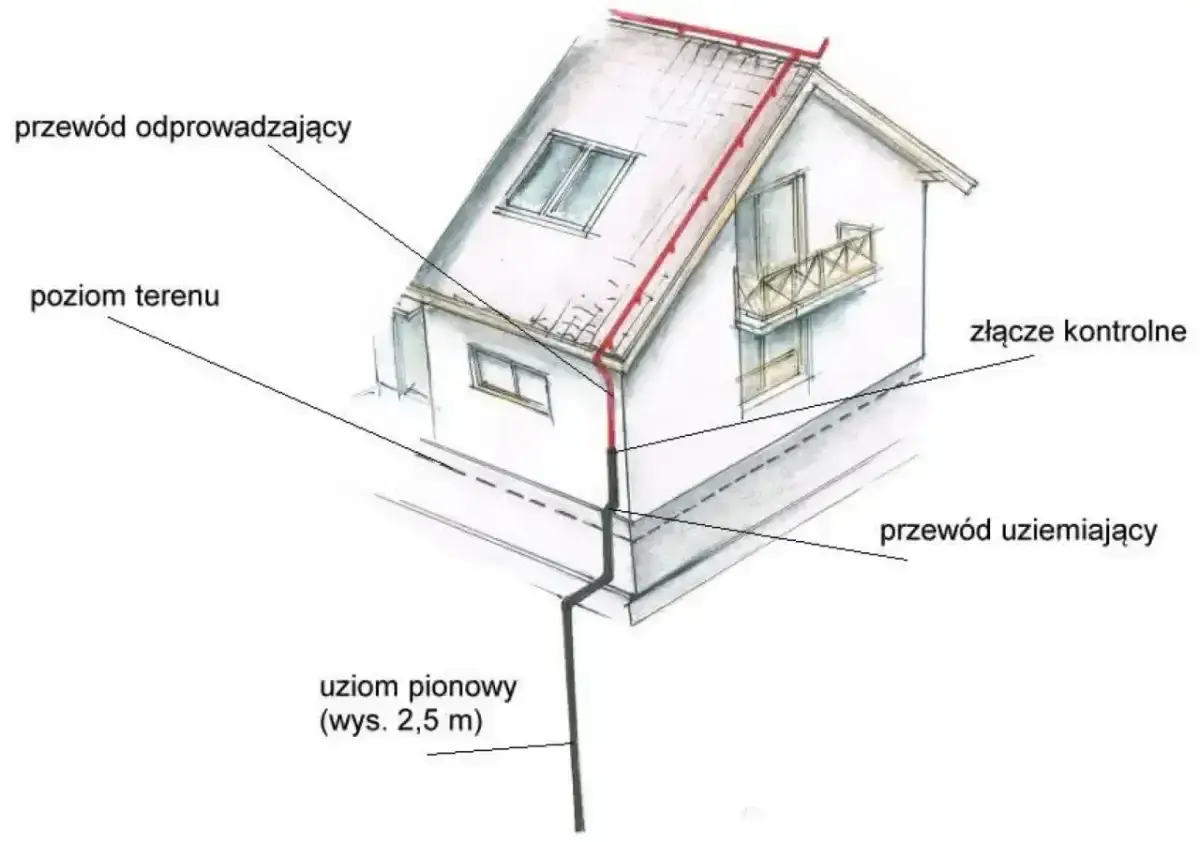

| Szpilkowy | Gdy grunt i układ działki utrudniają inne rozwiązania | Szybki w realizacji, przydatny przy retrofitach i doposażaniu instalacji | Skuteczność mocno zależy od gruntu i liczby elektrod, czasem trzeba dołożyć kolejne pręty | Orientacyjnie 350-1500 zł, a przy trudnym gruncie więcej |
| Naturalny | Gdy budynek ma metalowe elementy mogące pracować jako uziom | Wykorzystuje to, co już jest w konstrukcji, więc bywa bardzo praktyczny | Nie zawsze występuje i nie zawsze wystarczy samodzielnie; wymaga weryfikacji ciągłości i dokumentacji | Najniższy koszt dodatkowy, jeśli elementy istnieją i są poprawnie włączone do układu |
Jeżeli buduję od zera, najczęściej stawiam na uziom fundamentowy, bo daje najlepszy stosunek trwałości do kosztu. W modernizacji patrzę przede wszystkim na wykonalność i trwałość, a nie na to, co wygląda dobrze na schemacie. Sam wybór typu to jednak dopiero początek, bo o skuteczności decyduje montaż.
Jak wygląda wykonanie krok po kroku
W praktyce proces zaczyna się od ustalenia, jaki układ sieciowy doprowadza operator i co przewiduje projekt instalacji. W typowych domach spotyka się układ TN-C na zasilaniu, a potem rozdział PEN na PE i N wewnątrz budynku, czyli układ TN-C-S. Tego nie wolno robić „na własną rękę” poza uzgodnieniem z projektem i warunkami przyłączenia.
- Sprawdzam warunki przyłączenia i układ sieci, zanim zamknę ściany albo zasypię wykopy.
- W nowym domu wykonuję uziom razem z fundamentem, a w modernizacji dobieram otok albo szpilki.
- Wyprowadzam połączenie do głównej szyny uziemiającej i łączę z nią przewód PE oraz wskazane elementy metalowe.
- Wykonuję rozdział PEN na PE i N w miejscu przewidzianym przez projekt, zwykle w rozdzielnicy głównej.
- Sprawdzam ciągłość połączeń, rezystancję uziemienia, zadziałanie RCD oraz parametry ochrony przeciwprzepięciowej, czyli to, czy cały układ rzeczywiście odprowadza energię tam, gdzie powinien.
- Na końcu zamykam temat protokołem pomiarów, bo bez niego instalacja jest tylko „zrobiona”, a nie potwierdzona.
Za pojedynczy pomiar uziemienia płaci się dziś zwykle około 100-250 zł, a pełny przegląd elektryczny domu z protokołem mieści się często w widełkach 500-1500 zł. To nie są wydatki „na papier”, tylko koszt potwierdzenia, że układ rzeczywiście chroni, a nie tylko wygląda poprawnie. W praktyce takie badanie domyka cały proces po wykonaniu robót.
W tym miejscu wraca temat bednarki, czyli stalowego płaskownika używanego jako element uziomu. Dobrze dobrany materiał, poprawne połączenia i dokumentacja przed zasypaniem lub zabudowaniem robią większą różnicę niż dodatkowe centymetry przewodu. I właśnie tu najłatwiej o kosztowne pomyłki.
Najczęstsze błędy, które psują cały efekt
Najgorsze uziemienie to takie, które wygląda poprawnie, ale nie działa przewidywalnie. Widziałem to już wystarczająco często, żeby powiedzieć wprost: większość problemów nie wynika z „złego pomysłu”, tylko z niedokładnego wykonania albo skrótów myślowych.
| Błąd | Co powoduje | Jak robić to lepiej |
|---|---|---|
| Brak połączeń wyrównawczych | Różne potencjały na elementach metalowych i wyższe ryzyko porażenia | Łączyć do GSU to, co przewiduje projekt i przepisy |
| Liczenie wyłącznie na różnicówkę | Fałszywe poczucie bezpieczeństwa | Traktować RCD jako element dodatkowy, nie zastępstwo uziomu |
| Podłączanie do przypadkowej rury lub elementu konstrukcji | Niepewna skuteczność i ryzyko uszkodzenia instalacji | Używać tylko punktów przewidzianych w projekcie i zgodnych z przepisami |
| Brak pomiarów po wykonaniu prac | Nie wiadomo, czy układ realnie spełnia swoją funkcję | Zlecić pomiary rezystancji, ciągłości i zadziałania zabezpieczeń |
| Słabe zabezpieczenie antykorozyjne | Spadek skuteczności po kilku sezonach | Dobierać materiał i sposób połączeń do gruntu oraz etapu budowy |
Jeśli miałbym wskazać jeden błąd, który później najtrudniej naprawić, to jest nim brak dokumentacji i pomiarów przed zasypaniem robót. Po kilku miesiącach poprawka staje się dużo droższa niż sam poprawny montaż. Przy ogrzewaniu i automatyce widać to szczególnie wyraźnie.
Dlaczego instalacja grzewcza i elektronika wymagają tu większej dyscypliny
W nowoczesnej kotłowni nie ma już „samego pieca”. Jest pompa ciepła, sterownik, obiegi pompowe, czujniki, czasem zasobnik CWU, podłogówka, automatyka pokojowa i coraz częściej jeszcze fotowoltaika. Każdy z tych elementów dokładamy do układu, który ma działać bezpiecznie również podczas przepięć i zakłóceń.
Dlatego przy instalacjach grzewczych zwracam uwagę na trzy sprawy. Po pierwsze, metalowe rury CO, wody i inne przewodzące elementy powinny być uwzględnione w połączeniach wyrównawczych, jeśli projekt i przepisy to przewidują. Po drugie, elektronika pomp i sterowników dobrze reaguje na sensownie dobraną ochronę przeciwprzepięciową, ale tylko wtedy, gdy ma poprawnie przygotowaną drogę do odprowadzenia energii. Po trzecie, w starym domu z modernizacją ogrzewania bardzo często trzeba najpierw uporządkować część elektryczną, a dopiero potem montować nowe urządzenia.
- Pompa ciepła i sterownik potrzebują stabilnego PE oraz ochrony przepięciowej.
- Ogrzewanie elektryczne wymaga poprawnie dobranych RCD, ale nie zwalnia z wykonania uziomu.
- Metalowe instalacje wodne i grzewcze warto włączać do systemu wyrównania potencjałów.
- Przy instalacji gazowej nie robię żadnych improwizowanych mostków ani domowych uziemień.
Im więcej elektroniki i obiegów wodnych w budynku, tym bardziej opłaca się uporządkować ochronę od razu, a nie dopiero po pierwszym uszkodzeniu regulatora albo wyzwalaniu zabezpieczeń.
Na co patrzę przed odbiorem, żeby nie poprawiać tego po pierwszej burzy
Przy odbiorze instalacji nie interesuje mnie tylko to, czy wszystko „świeci i działa”. Interesuje mnie, czy cały układ da się obronić technicznie i czy da się go potem serwisować bez zgadywania, gdzie biegnie przewód i co z czym jest połączone.
- Czy uziom został wykonany zgodnie z projektem i w odpowiednim momencie robót.
- Czy połączenie z główną szyną uziemiającą jest trwałe, opisane i dostępne do kontroli.
- Czy przewody PE, N i ewentualny PEN są prowadzone zgodnie z przyjętym układem sieci.
- Czy wykonano pomiary rezystancji uziemienia, ciągłości przewodów ochronnych i testy RCD.
- Czy protokół pomiarów i dokumentacja zdjęciowa istnieją zanim wszystko zostanie zabudowane.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to byłaby ona prosta: nie odkładaj kontroli ochrony na później. Dobrze zrobione uziemienie nie rzuca się w oczy, ale właśnie dlatego warto sprawdzić je porządnie, zanim zacznie pracować na co dzień.
