Przy budowie domu najwięcej problemów pojawia się nie wtedy, gdy widać dużą usterkę, lecz wtedy, gdy drobny błąd zostaje zamknięty pod tynkiem. Wieniec stropowy spina ściany ze stropem, pomaga równomiernie przekazywać obciążenia i ogranicza ryzyko odkształceń, dlatego w tym artykule wyjaśniam jego funkcję, zasady zbrojenia, kolejne etapy wykonania oraz błędy, których dopilnowałbym na każdej budowie.
Najważniejsze zasady prawidłowego wykonania wieńca
- Funkcja polega na spięciu ścian nośnych i współpracy ze stropem.
- Wymiary i zbrojenie zawsze wynikają z projektu konstrukcyjnego, a nie z uniwersalnej recepty.
- Ciągłość prętów trzeba zachować w narożnikach, na połączeniach i przy trzpieniach żelbetowych.
- Izolacja termiczna jest szczególnie ważna w ścianach jednowarstwowych, ponieważ beton tworzy mostek cieplny.
- Betonowanie i pielęgnacja decydują o tym, czy element osiągnie zakładaną nośność.
Co robi wieniec i dlaczego łączy się go ze stropem

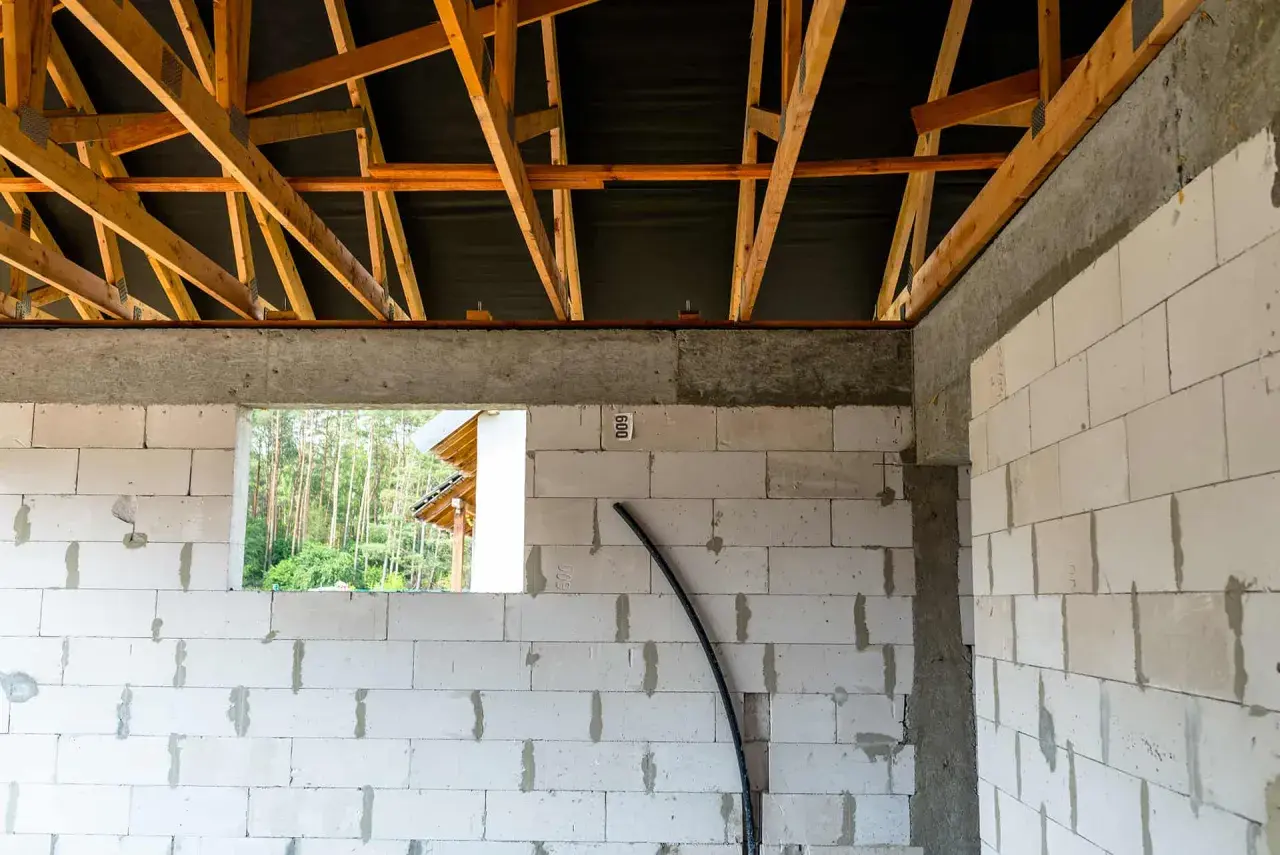

Wieniec jest poziomym elementem z betonu zbrojonego, prowadzonym najczęściej po obwodzie ścian nośnych na poziomie stropu. Tworzy zamkniętą ramę, która usztywnia budynek i wiąże ze sobą poszczególne fragmenty muru. W praktyce nie jest ozdobnym pasem betonu, lecz częścią całego układu konstrukcyjnego.
Ściany murowane dobrze przenoszą ściskanie, ale znacznie gorzej radzą sobie z rozciąganiem i siłami poziomymi. Żelbetowy obwód pomaga rozłożyć reakcje od belek, płyt lub żebrowania stropu, a także ogranicza rozsuwanie się ścian pod wpływem dachu, wiatru czy nierównomiernego osiadania. Największe znaczenie ma jego ciągłość, a nie sama ilość użytego betonu.
Element może też pełnić funkcję oparcia dla konstrukcji stropowej albo dachu. Nie oznacza to jednak, że każdy wieniec ma identyczny przekrój i zbrojenie. Inaczej projektuje się go przy stropie gęstożebrowym, inaczej przy monolitycznej płycie, a jeszcze inaczej pod murłatą, czyli drewnianą belką, na której opiera się więźba.
W jakich miejscach się go wykonuje
W typowym domu murowanym poziomy element biegnie po wszystkich ścianach nośnych na danej kondygnacji. Łączy się go również z wewnętrznymi ścianami konstrukcyjnymi, trzpieniami żelbetowymi oraz słupkami wzmacniającymi ściankę kolankową. Przerwanie obwodu w narożniku albo pominięcie ściany wewnętrznej może osłabić pracę całego układu.
Nie każdy niski murek, ścianka działowa czy fragment poddasza wymaga osobnego wieńca. O tym decyduje projektant na podstawie obciążeń, geometrii budynku, rodzaju muru i sposobu podparcia stropu. Zastępowanie zaprojektowanego elementu przypadkowym nadprożem lub dodatkową warstwą zaprawy nie jest równoważnym rozwiązaniem.
Wymiary i zbrojenie trzeba odczytać z projektu
W domach jednorodzinnych często spotyka się przekroje zbliżone do szerokości ściany konstrukcyjnej, na przykład około 20-25 cm, oraz wysokość powiązaną z grubością stropu. Są to jednak wartości orientacyjne. Projekt może przewidywać wieniec szerszy, wyższy, opuszczony albo częściowo zintegrowany z płytą stropową.
Podobnie wygląda sprawa stali. W materiałach wykonawczych często pojawiają się cztery pręty podłużne o średnicy 12-16 mm oraz strzemiona o średnicy około 6 mm rozmieszczone co 20-30 cm. Nie wolno traktować tego zestawu jako instrukcji do każdej budowy. Liczba i średnica prętów zależą od rozpiętości, obciążeń, klasy betonu, stref podporowych i połączenia z innymi elementami.
| Element projektu | Co trzeba sprawdzić na budowie |
|---|---|
| Przekrój wieńca | Szerokość, wysokość oraz sposób dopasowania do muru i stropu |
| Pręty główne | Liczbę, średnicę, położenie górą i dołem oraz zakłady |
| Strzemiona | Średnicę, rozstaw i prawidłowe zamknięcie ramki |
| Otulina | Odległość stali od deskowania, utrzymaną za pomocą podkładek dystansowych |
| Beton | Klasyfikację, konsystencję, receptę oraz sposób zagęszczenia |
Najczęściej lekceważonym szczegółem jest otulina zbrojenia. To warstwa betonu chroniąca stal przed korozją i ogniem. Pręty położone bezpośrednio na pustakach, kawałkach cegły albo drewnianych odpadach mogą znaleźć się zbyt blisko powierzchni, a wtedy beton nie zapewni im właściwej ochrony.
Ciągłość zbrojenia w narożnikach
W narożnikach prętów nie powinno się po prostu zakończyć obok siebie. Stosuje się odpowiednio ukształtowane pręty narożne, zakłady albo rozwiązania wskazane na rysunku konstrukcyjnym. Połączenie musi przenieść siły przez narożnik, dlatego długość zakładu i sposób odgięcia stali nie mogą być ustalane „na oko”.
Tak samo trzeba połączyć zbrojenie wieńca z trzpieniami, słupami, słupkami ścianki kolankowej i elementami przewidzianymi do zakotwienia. Z mojego punktu widzenia właśnie na tych połączeniach najłatwiej rozpoznać, czy ekipa czyta projekt konstrukcyjny, czy tylko odtwarza rozwiązanie zapamiętane z poprzedniej budowy.
Jak wykonać element krok po kroku
Prace zaczynają się od przygotowania podparcia stropu i miejsca, w którym powstanie żelbetowy obwód. W zależności od technologii wykorzystuje się deskowanie, kształtki systemowe albo elementy murowe pełniące funkcję szalunku traconego. Rozwiązanie powinno pasować do grubości ściany oraz przewidzianej izolacji.
- Sprawdź poziomy ścian, oparcie belek lub płyt i zgodność wymiarów z projektem.
- Ustaw deskowanie albo kształtki, stabilizując je tak, aby nie rozsunęły się podczas betonowania.

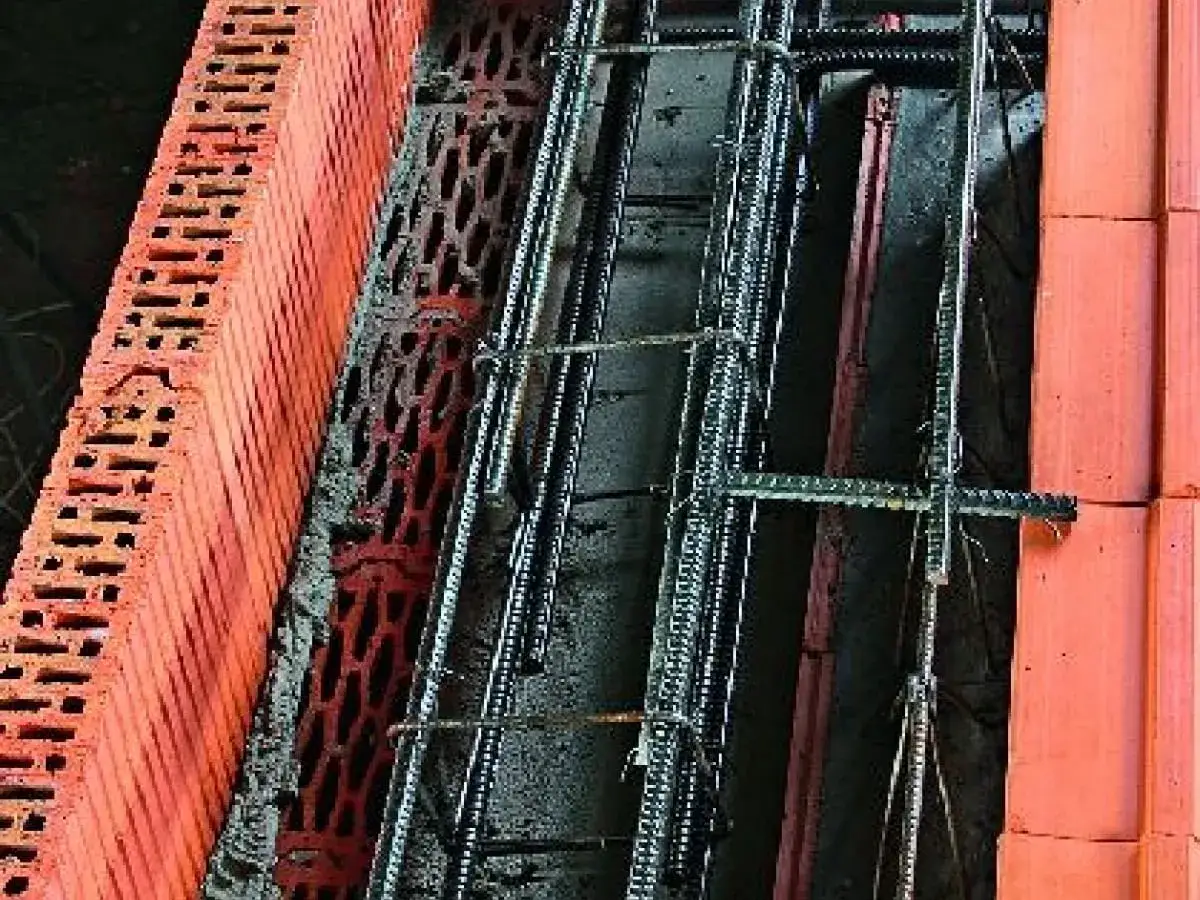

- Zmontuj kosz zbrojeniowy zgodnie z rysunkiem, zachowując otulinę i ciągłość w narożnikach.
- Wprowadź kotwy i pręty startowe potrzebne do połączenia z trzpieniami, murłatą lub innymi elementami.
- Zamów właściwy beton i ułóż go tak, aby nie przemieścić stali ani nie pozostawić pustek.
- Zagęść mieszankę wibratorem, ale bez długiego przykładania buławy do deskowania i prętów.
- Wyrównaj powierzchnię oraz zabezpiecz beton przed zbyt szybkim wysychaniem, deszczem i mrozem.
Wieniec często betonuje się razem ze stropem, ponieważ wtedy oba elementy mogą pracować jako jeden układ. Przy niektórych stropach, zwłaszcza cienkich płytach monolitycznych, kolejność lub podział betonowania może wyglądać inaczej. Decydujące są wytyczne projektu i producenta systemu stropowego, a nie przyzwyczajenie wykonawcy.
Podczas odbioru przed betonowaniem sprawdziłbym przede wszystkim, czy zbrojenie nie leży na dnie szalunku, czy strzemiona mają właściwy rozstaw i czy pręty dochodzą do narożników. Po zalaniu betonu wiele takich wad staje się niewidocznych, a ich naprawa wymaga już odkrywania konstrukcji.
Różnice przy ścianach jedno- i dwuwarstwowych
W ścianie dwuwarstwowej, na przykład murowanej z bloczków i ocieplonej od zewnątrz, betonowy pas zwykle przykrywa później warstwa izolacji. Trzeba jednak zaplanować jej ciągłość już na etapie murowania. Izolacja nie powinna kończyć się przypadkowo przy górnej krawędzi wieńca, bo w tym miejscu łatwo powstaje mostek cieplny.
W ścianie jednowarstwowej problem jest trudniejszy. Zewnętrzna część muru może wymagać zastosowania elementów systemowych, cieńszego przekroju żelbetu albo dodatkowej warstwy materiału termoizolacyjnego. Nie chodzi tylko o zmniejszenie strat ciepła, lecz także o ograniczenie ryzyka kondensacji pary wodnej i nierównej temperatury na powierzchni ściany.
Przy betonie komórkowym lub ceramice poryzowanej sposób podparcia stropu i wykonania ocieplenia powinien być zgodny z rozwiązaniem systemowym. Nie każdy materiał ścienny można dowolnie przycinać, aby zrobić miejsce na beton. Czasem potrzebne są kształtki U, poduszka żelbetowa albo wieniec opuszczony, który ogranicza punktowe obciążenie delikatnego muru.
Przeczytaj również: Budowa domu przy granicy działki - kiedy zgoda sąsiada nie wystarczy?
Wieniec pod murłatą
Na ostatniej kondygnacji element żelbetowy często współpracuje z murłatą. W takim przypadku trzeba przewidzieć kotwy lub śruby zatopione w betonie, ich rozstaw oraz położenie względem krokwi. Kotwa ustawiona zbyt blisko krawędzi może utrudnić montaż drewna albo nie zapewnić właściwego zakotwienia.
Wieniec pod dachem nie zastępuje poprawnego zaprojektowania więźby. Przejmuje część sił od konstrukcji dachowej i pomaga rozłożyć je na ściany, ale nie naprawi źle rozmieszczonych podpór, zbyt dużych rozpiętości ani błędnie dobranych łączników.
Błędy, które najczęściej prowadzą do pęknięć
Najpoważniejsze problemy wynikają zwykle nie z jednego spektakularnego zaniedbania, lecz z kilku drobnych odstępstw. Zbyt mała otulina, brak podkładek, przerwane pręty w narożniku i niedostateczne zagęszczenie betonu mogą razem wyraźnie obniżyć jakość elementu.
- Zastępowanie projektu schematem „cztery pręty wystarczą”, bez sprawdzenia obciążeń.
- Brak połączenia zbrojenia wieńca z trzpieniami, słupami lub ścianami wewnętrznymi.
- Przesunięcie kosza podczas układania mieszanki i utrata wymaganej otuliny.
- Nieszczelny szalunek, przez który wypływa zaczyn cementowy i powstają ubytki.
- Dodawanie wody na budowie do gotowego betonu, co zmienia jego parametry.
- Zbyt szybkie obciążenie stropu i murów bez uwzględnienia dojrzewania betonu.
- Przerwany ciąg izolacji przy zewnętrznej stronie ściany.
Pęknięcie w pobliżu stropu nie zawsze oznacza awarię wieńca. Przyczyną może być ugięcie stropu, nierównomierne osiadanie, skurcz tynku, brak dylatacji ściany działowej albo błędne wykonanie nadproża. Diagnozę powinien przeprowadzić konstruktor, zwłaszcza gdy rysa rośnie, przechodzi przez kilka kondygnacji lub pojawia się jednocześnie po wewnętrznej i zewnętrznej stronie muru.
Doświadczenie z budów pokazuje mi, że inwestorzy często kontrolują klasę pustaków, a zbyt mało uwagi poświęcają etapowi przed betonowaniem. Tymczasem kilkanaście minut z projektem, miarką i aparatem fotograficznym może ujawnić problem, którego później nie da się ocenić bez kosztownego odkucia.
Co sprawdzić przed odbiorem prac
Przed zalaniem warto zrobić dokumentację zdjęciową całego obwodu. Na fotografiach powinny być widoczne narożniki, połączenia ze ścianami wewnętrznymi, miejsca kotwienia oraz podkładki dystansowe. Zdjęcia nie zastępują odbioru kierownika budowy, ale pomagają udokumentować stan robót i ułatwiają późniejszą ocenę.
Po betonowaniu trzeba zapewnić pielęgnację dopasowaną do pogody. W upał beton należy chronić przed szybkim odparowaniem wody, a przy niskiej temperaturze trzeba stosować zasady prowadzenia robót w warunkach chłodnych. Nie powinno się usuwać podpór ani intensywnie obciążać stropu tylko dlatego, że powierzchnia betonu wygląda na twardą.
Jeżeli projektant przewidział beton towarowy, należy zachować dokument dostawy i oznaczenie mieszanki. Przy odbiorze sprawdza się też, czy nie ma raków, wyraźnych pustek, odspojeń szalunku lub odsłoniętego zbrojenia. Widoczna stal wymaga konsultacji, a nie przykrycia zaprawą bez ustalenia przyczyny.
Najważniejsza decyzja zapada przed przyjazdem pompy
Dobry wieniec zaczyna się od spójnego projektu, w którym ściany, strop, nadproża, trzpienie i dach są potraktowane jako jeden układ. Samo zwiększenie liczby prętów nie naprawi błędnego oparcia stropu ani przerwanej izolacji. Największą różnicę robią ciągłość zbrojenia, właściwa otulina, dobre zagęszczenie betonu i kontrola przed betonowaniem.
Jeżeli na budowie pojawia się propozycja zmiany przekroju, średnicy stali albo sposobu wykonania, poprosiłbym o potwierdzenie od projektanta konstrukcji. Taka konsultacja kosztuje znacznie mniej niż późniejsze odkrywanie wieńca, naprawa pęknięć i odtwarzanie ocieplenia.
Traktowanie tego elementu jako części całego ustroju konstrukcyjnego pozwala uniknąć najczęstszego błędu, czyli oceniania go wyłącznie po ilości betonu. Liczy się nie to, ile materiału wlano w szalunek, lecz czy żelbetowy obwód rzeczywiście współpracuje ze ścianami i stropem tak, jak przewidziano w projekcie.
