Zbrojenie schodów: Rysunki, błędy i Eurokod 2 przewodnik eksperta

Ten artykuł stanowi kompleksowy przewodnik po projektowaniu i wykonawstwie zbrojenia schodów żelbetowych, ze szczególnym uwzględnieniem rysunków technicznych. Dowiesz się, dlaczego precyzyjne zbrojenie jest kluczowe dla bezpieczeństwa i trwałości konstrukcji, poznasz niezbędne pojęcia oraz specyfikę zbrojenia różnych typów schodów, a także unikniesz najczęstszych błędów.

Precyzyjny rysunek zbrojenia schodów to fundament bezpieczeństwa i trwałości każdej konstrukcji. Jako praktyk, zawsze podkreślam, że beton jest materiałem o znakomitej wytrzymałości na ściskanie, ale niestety bardzo słabej na rozciąganie. Właśnie w tym momencie do gry wkracza stal zbrojeniowa, której zadaniem jest przejmowanie tych naprężeń rozciągających. Bez odpowiedniego zbrojenia, schody żelbetowe byłyby podatne na pękanie, a w skrajnych przypadkach na katastrofę budowlaną. Dlatego tak ważne jest, aby każdy element zbrojenia był zaprojektowany i wykonany z najwyższą starannością.

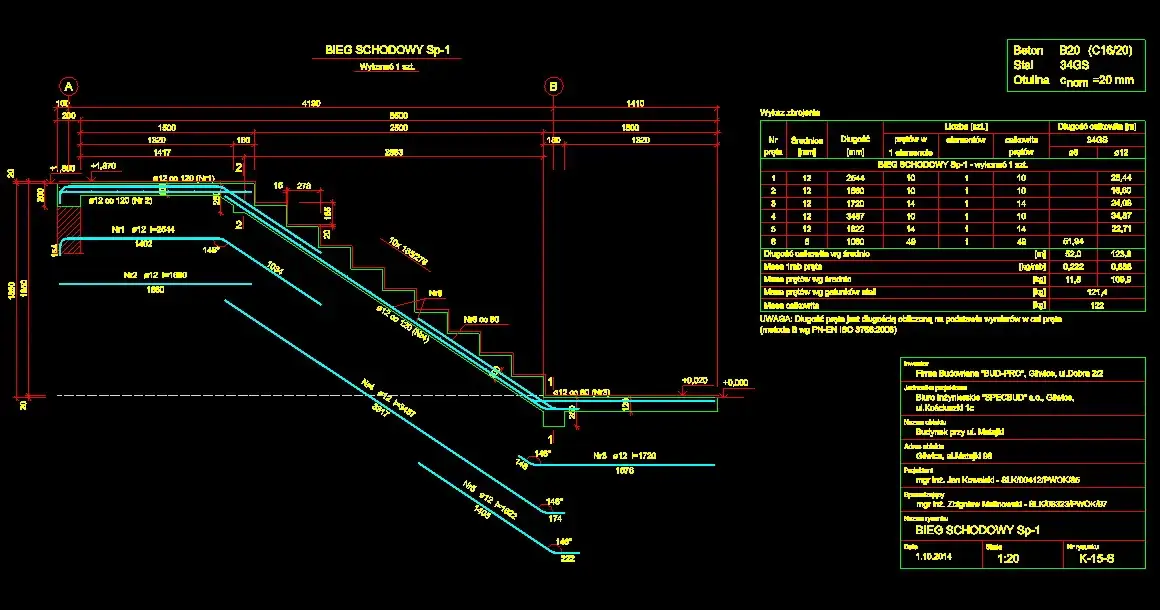

Profesjonalny rysunek techniczny zbrojenia schodów musi być dokumentem kompleksowym i jednoznacznym. Powinien zawierać przekrój podłużny schodów, widok zbrojenia, szczegółowo zwymiarowane wkładki zbrojeniowe, a także wykaz stali, precyzujący rodzaj, średnicę, ilość i długość każdego pręta. Nie zapominajmy również o klasie betonu. Tylko taki kompletny projekt daje gwarancję, że wykonawca prawidłowo zrealizuje zbrojenie, zapewniając konstrukcji odpowiednią nośność i trwałość.

Anatomia zbrojenia schodów: Kluczowe pojęcia, które musisz znać

Zanim zagłębimy się w specyfikę zbrojenia poszczególnych typów schodów, musimy upewnić się, że rozumiemy podstawową terminologię. W budownictwie żelbetowym precyzja języka jest równie ważna jak precyzja wykonania. Poniżej przedstawiam kluczowe pojęcia, które są absolutnie niezbędne do prawidłowego projektowania i realizacji zbrojenia schodów.

Pręty nośne (główne) vs pręty rozdzielcze (poprzeczne): Kto tu rządzi?

W konstrukcji schodów żelbetowych wyróżniamy dwa główne typy prętów zbrojeniowych, pełniące odmienne, lecz równie ważne funkcje. Pręty nośne, zwane również głównymi, są prawdziwymi bohaterami to one przenoszą większość obciążeń i są układane wzdłuż biegu schodów, zazwyczaj w dolnej części płyty, gdzie występują największe naprężenia rozciągające. W budownictwie jednorodzinnym najczęściej spotykamy się ze średnicami ø10-12 mm, natomiast w obiektach o większym obciążeniu, takich jak budynki użyteczności publicznej, stosuje się pręty ø12-16 mm.

Z kolei pręty rozdzielcze, czyli poprzeczne, pełnią funkcję stabilizującą. Układa się je prostopadle do prętów głównych, a ich zadaniem jest równomierne rozłożenie naprężeń, przeciwdziałanie skurczowi betonu oraz utrzymanie prętów nośnych w odpowiednim położeniu podczas betonowania. Zazwyczaj mają mniejszą średnicę, na przykład ø6-8 mm, i są rozmieszczane z nieco większym rozstawem niż pręty główne. Ich rola jest często niedoceniana, ale bez nich konstrukcja nie byłaby tak stabilna i odporna na pękanie.

Stal żebrowana klasy A-IIIN: Dlaczego jej wybór ma znaczenie?

Współczesne konstrukcje żelbetowe niemal zawsze wykorzystują stal żebrowaną, taką jak klasy A-III lub A-IIIN (obecnie często oznaczaną jako B500SP lub RB500W). Dlaczego to tak ważne? Otóż żebra na powierzchni prętów znacząco zwiększają ich przyczepność do betonu. Dzięki temu beton i stal współpracują ze sobą znacznie efektywniej, tworząc spójną i wytrzymałą konstrukcję. Użycie stali gładkiej, choć tańsze, jest błędem, ponieważ nie zapewnia ona wystarczającego zakotwienia i może prowadzić do poślizgu prętów w betonie, a w konsekwencji do osłabienia całej konstrukcji schodów.

Otulina niewidzialna tarcza ochronna dla Twojego zbrojenia

Otulina to minimalna warstwa betonu, która otacza pręty zbrojeniowe. Jej rola jest absolutnie kluczowa, choć często niedoceniana. Otulina stanowi niewidzialną tarczę ochronną dla stali, zabezpieczając ją przed dwoma głównymi wrogami: korozją i ogniem. Zbyt mała otulina sprawi, że wilgoć i agresywne czynniki chemiczne łatwo dotrą do stali, powodując jej rdzewienie i osłabienie. W przypadku pożaru, odpowiednia grubość otuliny opóźnia nagrzewanie się stali, co pozwala konstrukcji dłużej zachować nośność. Zgodnie z normami, dla schodów wewnętrznych minimalna otulina wynosi 20-25 mm, natomiast dla schodów zewnętrznych, bardziej narażonych na działanie czynników atmosferycznych, jest to minimum 30 mm.

Zakotwienie i długość zakładu: Jak zapewnić ciągłość konstrukcji?

Prawidłowe zakotwienie i odpowiednia długość zakładu prętów zbrojeniowych to fundament zapewnienia ciągłości i stabilności całej konstrukcji schodów. Schody nigdy nie są elementem wolnostojącym zawsze łączą się ze stropami, belkami czy spocznikami. Aby naprężenia mogły być efektywnie przenoszone między tymi elementami, pręty zbrojeniowe muszą być odpowiednio zakotwione w betonie sąsiednich konstrukcji lub, w przypadku łączenia dwóch prętów, muszą zachodzić na siebie na odpowiednią długość (długość zakładu). Niewłaściwe zakotwienie lub zbyt krótki zakład to prosta droga do osłabienia konstrukcji w miejscach połączeń, co może prowadzić do powstawania pęknięć, a nawet lokalnych zniszczeń.

Zbrojenie schodów płytowych: Przewodnik krok po kroku

Schody płytowe jednobiegowe to moim zdaniem najprostszy typ schodów żelbetowych do zbrojenia, co nie oznacza, że można zaniedbać precyzję. Kluczowe jest tutaj prawidłowe rozmieszczenie głównych prętów nośnych. Biegną one w dolnej części płyty biegowej, gdzie beton jest rozciągany, i muszą być odpowiednio zakotwione w belkach spocznikowych lub wieńcach stropowych. Ważne jest, aby pręty te były ciągłe i miały wystarczającą długość zakotwienia, aby skutecznie przenosić obciążenia z biegu na konstrukcję nośną budynku.

Jak prawidłowo rozmieścić pręty nośne w biegu jednobiegowym?

Prawidłowe rozmieszczenie prętów nośnych w biegu schodów jednobiegowych jest kluczowe dla ich wytrzymałości. Dla typowych schodów w domu jednorodzinnym najczęściej stosuje się pręty o średnicach ø10-12 mm. Ich rozstaw powinien mieścić się w przedziale co 10-15 cm. Pamiętajmy, że zbyt duży rozstaw osłabia płytę, natomiast zbyt mały może utrudniać prawidłowe otulenie prętów betonem, co również jest błędem. Pręty rozdzielcze, zazwyczaj o średnicy ø6-8 mm, układamy prostopadle do prętów nośnych, zazwyczaj co 15-20 cm, aby zapewnić stabilność i zapobiec skurczowi betonu.

Schemat połączenia zbrojenia schodów z wieńcem stropu dolnego i górnego

Ciągłość konstrukcji to podstawa. Zbrojenie schodów musi być integralnie połączone ze zbrojeniem wieńców stropu dolnego i górnego. Oznacza to, że pręty zbrojeniowe z biegu schodów muszą być odpowiednio zakotwione w wieńcach stropowych. Często wykonuje się to poprzez zagięcie prętów i wprowadzenie ich na odpowiednią długość w wieniec, zapewniając tzw. długość zakotwienia. Niewłaściwe połączenie, np. zbyt krótkie zakotwienie lub brak prętów łączących, tworzy słaby punkt w konstrukcji, który może prowadzić do pęknięć i osłabienia całej konstrukcji nośnej budynku. Zawsze zwracam uwagę na ten detal na budowie to jeden z tych elementów, gdzie "diabeł tkwi w szczegółach".

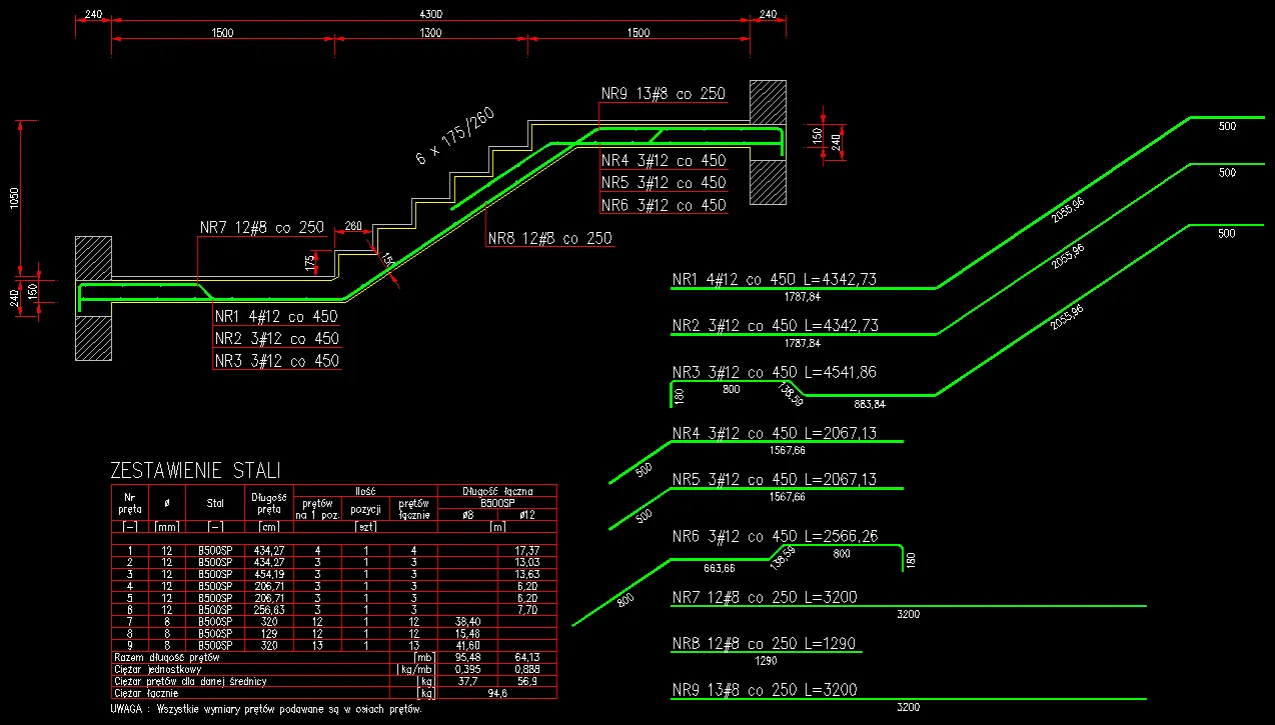

Jak zbroić schody dwubiegowe ze spocznikiem?

Schody dwubiegowe ze spocznikiem to bardzo popularne rozwiązanie, zwłaszcza w budynkach mieszkalnych. Zbrojenie samych biegów schodowych jest w dużej mierze podobne do tego, które stosujemy w schodach jednobiegowych. Jednakże kluczowym elementem, który wymaga szczególnej uwagi, jest prawidłowe połączenie zbrojenia biegów ze spocznikiem. Spocznik, będąc elementem pośrednim, przenosi obciążenia z obu biegów i musi być odpowiednio wzmocniony, aby zapewnić stabilność całej konstrukcji.

Zbrojenie płyty spocznika: Klucz do stabilności konstrukcji

Płyta spocznika, w zależności od schematu podparcia, może być zbrojona w różny sposób. Najczęściej, aby zapewnić jej odpowiednią nośność i sztywność, stosuje się zbrojenie krzyżowe, zarówno górą, jak i dołem. Oznacza to, że w płycie spocznika układane są dwie siatki zbrojeniowe jedna w dolnej części, druga w górnej, z prętami biegnącymi w dwóch prostopadłych kierunkach. Taki układ pozwala na skuteczne przenoszenie naprężeń zarówno rozciągających, jak i ściskających, które mogą występować w różnych częściach spocznika. Należy pamiętać o odpowiednim zakotwieniu prętów zbrojeniowych spocznika w ścianach lub belkach podpierających.

Prawidłowe zakotwienie prętów z biegu w płycie spocznika

Podobnie jak w przypadku połączenia schodów ze stropem, tak i tutaj prawidłowe zakotwienie prętów zbrojeniowych z biegu schodów w płycie spocznika jest absolutnie fundamentalne. Pręty nośne z dolnego biegu muszą być wprowadzone w płytę spocznika na odpowiednią długość zakotwienia, często zagięte w kształt litery "L" lub "U", aby zapewnić skuteczne przeniesienie sił. Analogicznie, pręty z górnego biegu również muszą być prawidłowo zakotwione w spoczniku. To właśnie w tych miejscach połączeń często dochodzi do błędów, które mogą skutkować osłabieniem konstrukcji i pojawieniem się pęknięć. Jako inżynier, zawsze zwracam na to szczególną uwagę, bo to gwarantuje stabilność całej konstrukcji schodów.

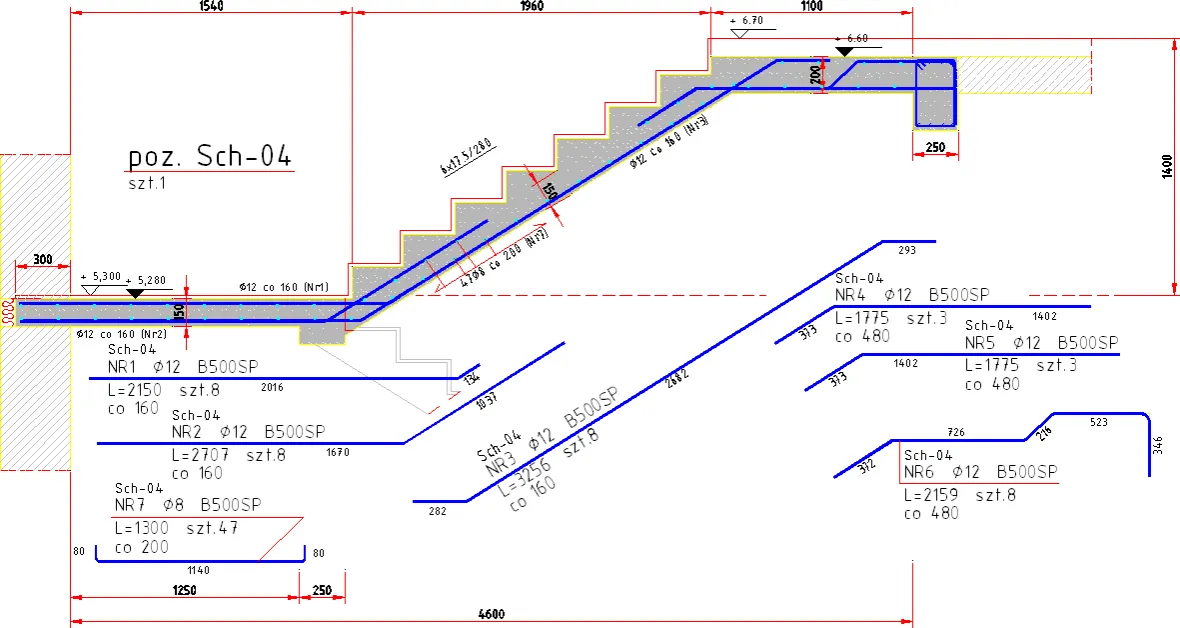

Wyzwanie konstrukcyjne: Zbrojenie schodów zabiegowych

Schody zabiegowe, zwłaszcza te o skomplikowanym kształcie wachlarzowym, to prawdziwe wyzwanie konstrukcyjne. W przeciwieństwie do prostych schodów płytowych, gdzie naprężenia są w miarę równomierne, w strefie zabiegu dochodzi do koncentracji naprężeń i ich skomplikowanego rozkładu. Właśnie dlatego konieczne jest zastosowanie specjalnego zbrojenia wachlarzowego (promienistego), które uwzględnia specyfikę rozkładu sił w tej części schodów. To nie jest miejsce na improwizację tutaj każdy pręt ma swoje ściśle określone miejsce i funkcję.

Rozmieszczenie prętów wachlarzowych w strefie zabiegu

W strefie zabiegu schodów wachlarzowych pręty zbrojeniowe układane są promieniście, zgodnie z kierunkiem rozchodzenia się sił. Kluczową zasadą jest zagęszczanie prętów po stronie wewnętrznej, czyli przy "oku" schodów. To właśnie tam, ze względu na geometrię i rozkład obciążeń, występują największe naprężenia rozciągające. Precyzyjne wygięcie i rozmieszczenie tych prętów jest absolutnie niezbędne do zapewnienia odpowiedniej nośności i sztywności konstrukcji. Każdy pręt musi być indywidualnie kształtowany i układany zgodnie z projektem, co wymaga od wykonawcy dużej precyzji i doświadczenia.

Jak uniknąć błędów przy kształtowaniu prętów w schodach zabiegowych?

Unikanie błędów przy kształtowaniu prętów w schodach zabiegowych to kwestia doświadczenia i rygorystycznego przestrzegania projektu. Przede wszystkim, nie można traktować schodów zabiegowych jako prostych biegów ich specyfika wymaga indywidualnego podejścia. Należy zwrócić szczególną uwagę na:

• Dokładne wygięcie prętów zgodnie z promieniami krzywizn.
• Prawidłowe zagęszczenie zbrojenia w strefie wewnętrznej zabiegu.
• Odpowiednie zakotwienie prętów w sąsiednich elementach konstrukcyjnych.
• Zachowanie wymaganej otuliny, co w tak gęsto zbrojonym obszarze bywa wyzwaniem.

Często widzę, że wykonawcy próbują upraszczać zbrojenie w tej strefie, co jest prostą drogą do osłabienia konstrukcji. W mojej ocenie, w przypadku schodów zabiegowych, nadzór inżynierski jest wręcz niezbędny.

5 krytycznych błędów w zbrojeniu schodów, które prowadzą do katastrofy

Wieloletnie doświadczenie na budowach nauczyło mnie, że nawet najlepiej zaprojektowane schody mogą stać się zagrożeniem, jeśli zbrojenie zostanie wykonane nieprawidłowo. Istnieje kilka krytycznych błędów, które widzę najczęściej i które niestety mogą prowadzić do osłabienia konstrukcji, a w skrajnych przypadkach do katastrofy budowlanej. Zwracam na nie uwagę, bo ich uniknięcie to podstawa bezpieczeństwa.

1. Błąd #1: Zbrojenie główne ułożone w złej strefie (górą zamiast dołem)

   To moim zdaniem najbardziej krytyczny błąd. Beton jest mocny na ściskanie, ale słaby na rozciąganie. W schodach płytowych, główna strefa rozciągana znajduje się w dolnej części płyty biegowej. Jeśli pręty nośne zostaną ułożone w górnej części, czyli w strefie ściskanej, a nie rozciąganej, to całkowicie tracą swoją funkcję. Beton w strefie rozciąganej pęknie pod obciążeniem, a stal nie będzie w stanie przejąć tych naprężeń. Skutek? Schody nie będą miały nośności i mogą ulec zawaleniu.

2. Błąd #2: Niewystarczająca lub zerowa otulina prętów

   Zbyt mała lub całkowity brak otuliny to cichy zabójca konstrukcji. Bez odpowiedniej warstwy betonu, pręty zbrojeniowe są bezpośrednio narażone na działanie wilgoci, tlenu i agresywnych substancji chemicznych. To prowadzi do szybkiej korozji stali, co objawia się rdzewieniem, pęcznieniem i w konsekwencji pękaniem betonu. Osłabiona korozją stal przestaje spełniać swoją funkcję, co drastycznie obniża nośność schodów i stanowi poważne zagrożenie dla użytkowników.

3. Błąd #3: Brak ciągłości zbrojenia na połączeniu ze stropem lub spocznikiem

   Schody muszą stanowić integralną część konstrukcji budynku. Jeśli zbrojenie schodów nie jest prawidłowo połączone (zakotwione lub na zakładkę) ze zbrojeniem stropu lub spocznika, to w miejscu połączenia powstaje słaby punkt. Pod obciążeniem, zamiast płynnego przenoszenia sił, dochodzi do koncentracji naprężeń, co może skutkować pęknięciami, ugięciami, a nawet oderwaniem się biegu schodów od konstrukcji nośnej. To błąd, który często wynika z pośpiechu lub braku zrozumienia roli zakotwienia.

4. Błąd #4: Stosowanie gładkich prętów jako zbrojenie nośne

   Choć wydaje się to oczywiste dla profesjonalistów, wciąż zdarzają się próby stosowania gładkich prętów (np. klasy A-0) jako zbrojenia nośnego. Jest to poważny błąd. Gładkie pręty mają znacznie gorszą przyczepność do betonu niż pręty żebrowane. W efekcie, pod obciążeniem może dojść do poślizgu prętów w betonie, co uniemożliwia efektywne przenoszenie naprężeń rozciągających. Konstrukcja traci swoją spójność i nośność, co jest niedopuszczalne.

5. Błąd #5: Zbyt duży rozstaw prętów głównych "oszczędność", która się mści

   Zbyt duży rozstaw prętów głównych jest często pokusą, aby "zaoszczędzić" na stali. Niestety, ta pozorna oszczędność mści się szybko. Płyta schodowa, która jest niedostatecznie zbrojona, traci swoją sztywność i nośność, staje się podatna na nadmierne ugięcia i pękanie. Z drugiej strony, zbyt mały rozstaw prętów, choć rzadszy, również jest problemem, ponieważ utrudnia prawidłowe zagęszczenie betonu wokół prętów i zapewnienie wymaganej otuliny, co prowadzi do powstawania pustek i osłabienia betonu w strefie zbrojenia.

Od teorii do praktyki: Jak czytać i interpretować rysunek zbrojenia?

Umiejętność czytania i interpretowania rysunków zbrojenia to absolutna podstawa dla każdego, kto zajmuje się budownictwem. Niezależnie od tego, czy jesteś projektantem, kierownikiem budowy, czy wykonawcą, musisz rozumieć język, jakim posługują się te dokumenty. To właśnie rysunek jest mapą, która prowadzi nas przez proces wykonawstwa, zapewniając, że każdy pręt znajdzie się dokładnie tam, gdzie powinien. Bez tej umiejętności, nawet najlepszy projekt pozostanie tylko teorią.

Analiza przekroju podłużnego: Gdzie szukać najważniejszych informacji?

Przekrój podłużny schodów to jeden z najważniejszych elementów rysunku zbrojenia. To właśnie na nim znajdziemy kluczowe informacje dotyczące wymiarowania wkładek zbrojeniowych, ich umiejscowienia w przekroju (górą, dołem) oraz długości zakotwienia. Zwróć uwagę na linie wymiarowe, które precyzują odległości prętów od krawędzi betonu (czyli otulinę) oraz ich wzajemny rozstaw. Na przekroju podłużnym często zaznaczone są również strzałki wskazujące kierunek biegu schodów i obciążenia, co pomaga w zrozumieniu logiki zbrojenia. Zawsze zaczynam analizę od tego przekroju, aby uzyskać ogólny obraz konstrukcji.

Przeczytaj również: Fundament pod ogrodzenie: Zbrojenie bez błędów? Sprawdź, jak!

Wykaz stali zbrojeniowej: Jak go rozumieć i zamawiać materiał?

Wykaz stali zbrojeniowej to nic innego jak precyzyjna lista zakupów. Powinien zawierać wszystkie niezbędne dane do zamówienia materiału: rodzaj stali (np. B500SP), średnicę prętów (np. ø12), ich ilość, a także dokładną długość każdego pręta. Czasem podawane są również kształty prętów (np. strzemiona, pręty proste, pręty gięte w "L"). Umiejętność prawidłowej interpretacji wykazu stali jest kluczowa dla efektywnego zarządzania materiałem na budowie. Dzięki niemu możemy precyzyjnie oszacować zapotrzebowanie, uniknąć nadmiernych zakupów i zminimalizować odpady. Pamiętaj, że każdy błąd w odczycie wykazu stali może skutkować brakami na budowie lub niepotrzebnymi kosztami.

Rola normy Eurokod 2 (PN-EN 1992-1-1) w projektowaniu schodów

W Polsce, podobnie jak w większości krajów europejskich, podstawowym dokumentem regulującym projektowanie konstrukcji żelbetowych, w tym schodów, jest norma PN-EN 1992-1-1, znana szerzej jako Eurokod 2: Projektowanie konstrukcji z betonu. To nie jest tylko zbiór zaleceń, ale wiążący dokument, który określa fundamentalne zasady bezpieczeństwa i użytkowalności. Eurokod 2 precyzuje szereg kluczowych aspektów projektowania, takich jak minimalne średnice prętów, zasady ich kotwienia w betonie, wymagania dotyczące otuliny, a także metody obliczeniowe dla różnych schematów statycznych. Jako inżynier, zawsze opieram się na tej normie, ponieważ gwarantuje ona, że projektowane przeze mnie konstrukcje są bezpieczne, trwałe i spełniają najwyższe standardy inżynierskie. Ignorowanie jej zapisów to prosta droga do poważnych problemów konstrukcyjnych i prawnych.
