Spawanie bednarki do zbrojenia: Czy robisz to bezpiecznie i zgodnie z normami?

Artykuł wyjaśnia kluczowe aspekty spawania bednarki do zbrojenia, koncentrując się na zgodności z normami, prawidłowej technice wykonania oraz potencjalnych ryzykach. Dowiesz się, jak bezpiecznie i efektywnie połączyć uziom fundamentowy ze zbrojeniem, zapewniając trwałość i bezpieczeństwo konstrukcji.

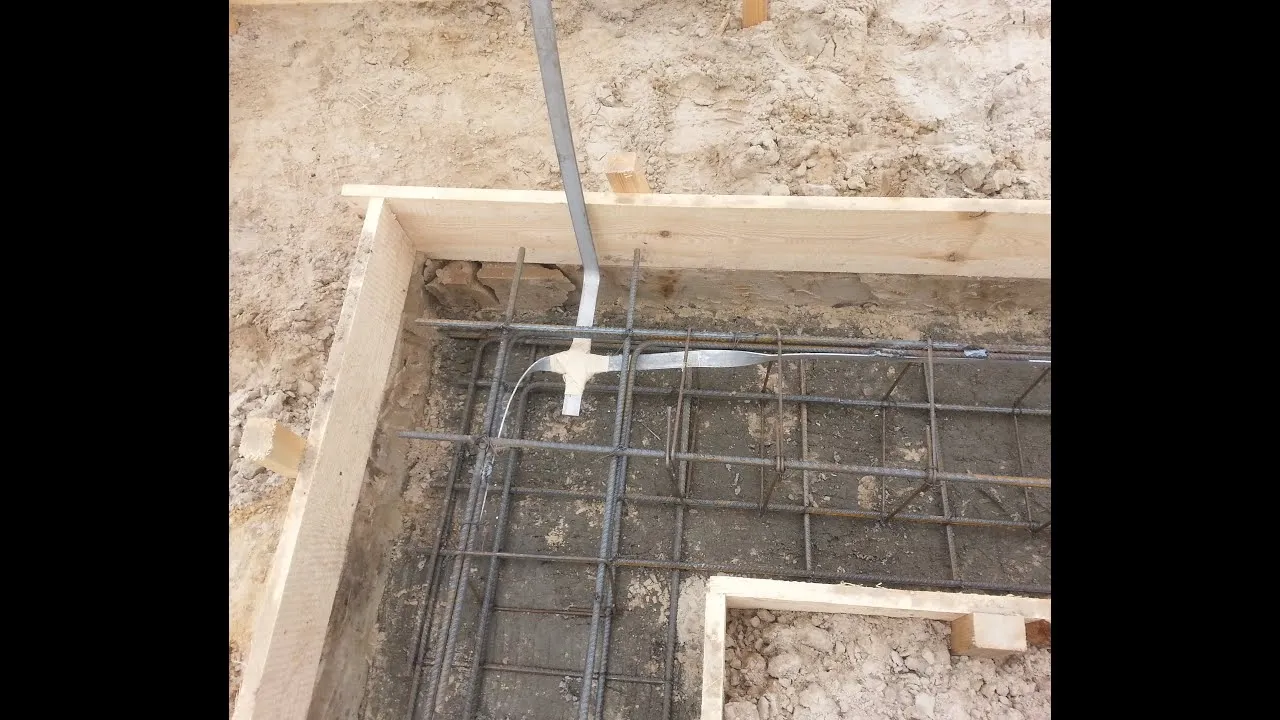

Spawanie bednarki do zbrojenia kluczowe zasady i ryzyka Dlaczego prawidłowe połączenie uziomu ze zbrojeniem jest fundamentem bezpieczeństwa?

Prawidłowe połączenie uziomu fundamentowego ze zbrojeniem konstrukcji jest absolutnie kluczowe dla bezpieczeństwa elektrycznego całego obiektu. Uziom fundamentowy, często realizowany właśnie poprzez zbrojenie, stanowi podstawę systemu ochrony odgromowej i przeciwporażeniowej. Moje doświadczenie pokazuje, że nieprawidłowe wykonanie tego połączenia może prowadzić do poważnych zagrożeń, takich jak niewłaściwe odprowadzenie prądów zwarciowych czy wyładowań atmosferycznych, co z kolei stwarza ryzyko porażenia prądem lub uszkodzenia sprzętu. Co więcej, niewłaściwe spawanie może osłabić samą konstrukcję żelbetową, ingerując w integralność prętów zbrojeniowych, które są przecież szkieletem budynku.

Spawanie a złącza mechaniczne kiedy która metoda jest lepszym wyborem?

W praktyce wykonawczej spotykam się z dwoma głównymi metodami łączenia bednarki ze zbrojeniem: spawaniem oraz złączami mechanicznymi, takimi jak zaciski śrubowe (probiercze, krzyżowe). Obie metody mają swoje miejsce, ale ich wybór zależy od wielu czynników. Spawanie, choć efektywne, wiąże się z ingerencją termiczną w strukturę stali, co wymaga ścisłego przestrzegania procedur i norm. Złącza mechaniczne natomiast nie wprowadzają zmian termicznych, co często jest preferowane przez konstruktorów, zwłaszcza w przypadku zbrojenia o wysokiej wytrzymałości. Osobiście zawsze zalecam rozważenie złączy mechanicznych, jeśli tylko warunki na to pozwalają, ze względu na ich prostotę i brak wpływu na właściwości materiału.

• Spawanie:
  • Zalety: Trwałe, pewne połączenie elektryczne, estetyczne.
  • Wady: Wymaga specjalistycznych kwalifikacji, ingeruje termicznie w zbrojenie, ryzyko osłabienia stali, konieczność zabezpieczenia antykorozyjnego.
• Złącza mechaniczne (np. zaciski śrubowe):
  • Zalety: Brak ingerencji termicznej w zbrojenie, łatwość montażu, możliwość demontażu i kontroli, często preferowane przez konstruktorów.
  • Wady: Potencjalnie wyższy koszt materiałów, wymagają regularnej kontroli dokręcenia, mogą być mniej estetyczne.

Mit czy fakt? Rozprawiamy się z najczęstszymi opiniami na temat spawania zbrojenia

Często słyszę opinie, że spawanie zbrojenia jest absolutnie niedopuszczalne i zawsze prowadzi do osłabienia konstrukcji. To jednak mit, który należy rozwiać. Spawanie jest możliwe i stosowane w budownictwie, ale wyłącznie pod ściśle określonymi warunkami. Kluczowe jest uzyskanie zgody projektanta konstrukcji, posiadanie odpowiednich kwalifikacji przez spawacza, zastosowanie właściwej techniki spawania oraz bezwzględne zabezpieczenie spoiny przed korozją. Bez spełnienia tych warunków, faktycznie spawanie może być szkodliwe. Jednak wykonane prawidłowo, zgodnie z normami, jest metodą skuteczną i bezpieczną. Pamiętajmy, że ignorowanie norm to prosta droga do problemów.

Spawanie w świetle przepisów co mówią normy PN-EN ISO 17660 Jakie wymagania stawia norma przed wykonawcą i materiałami?

Kiedy mówimy o spawaniu stali zbrojeniowej, nie możemy pominąć normy PN-EN ISO 17660 "Spawanie - Spawanie stali zbrojeniowej". To ona jest biblią dla każdego, kto zajmuje się tym tematem. Norma ta precyzyjnie określa wymagania dotyczące materiałów, procesów spawania, kwalifikacji personelu oraz kontroli jakości złączy spawanych. W kontekście uziemień fundamentowych często odwołujemy się również do normy PN-HD 60364-5-54, która reguluje kwestie instalacji elektrycznych i uziemień. Z mojego doświadczenia wynika, że ścisłe przestrzeganie tych wytycznych jest jedyną drogą do zapewnienia bezpieczeństwa i trwałości połączenia.

• Wymagania dotyczące materiałów:
  • Dobór elektrod lub drutu spawalniczego musi być zgodny z rodzajem spawanej stali zbrojeniowej (zazwyczaj stale węglowe).
  • Materiały dodatkowe muszą spełniać wymagania normy i być odpowiednie do danego procesu spawania.
• Wymagania dotyczące procesów spawania:
  • Najczęściej dopuszczalne metody to spawanie łukowe elektrodą otuloną (MMA, metoda 111) oraz spawanie półautomatyczne w osłonie gazów (MAG, metoda 135).
  • Należy stosować parametry spawania (prąd, napięcie, prędkość) zgodne z kwalifikowaną procedurą spawania (WPS).
• Wymagania dotyczące kwalifikacji spawaczy:
  • Spawacze muszą posiadać aktualne uprawnienia i kwalifikacje, potwierdzone egzaminem, zgodne z normą PN-EN ISO 17660.
• Wymagania dotyczące kontroli jakości:
  • Złącza spawane podlegają kontroli wizualnej, a w uzasadnionych przypadkach również badaniom nieniszczącym.

Rola projektu budowlanego dlaczego zgoda konstruktora jest niezbędna?

Zawsze podkreślam, że projekt budowlany jest dokumentem nadrzędnym, a zgoda konstruktora na spawanie prętów zbrojeniowych jest absolutnie niezbędna. Dotyczy to szczególnie prętów o wysokiej wytrzymałości, takich jak B500SP. Spawanie bez zgody projektanta jest niedozwolone, ponieważ proces ten może lokalnie zmienić strukturę stali, prowadząc do osłabienia jej właściwości mechanicznych, w tym wytrzymałości na rozciąganie i plastyczności. Konstruktor, znając specyfikę projektu i obciążenia, jest jedyną osobą, która może ocenić, czy taka ingerencja jest dopuszczalna i w jaki sposób należy ją przeprowadzić, aby nie naruszyć bezpieczeństwa konstrukcji.

Kto może spawać zbrojenie? Wymagane kwalifikacje i uprawnienia

Zgodnie z normą PN-EN ISO 17660, spawanie elementów zbrojenia nie jest pracą dla każdego. Wymaga to specjalistycznych kwalifikacji i uprawnień. Spawacz musi posiadać aktualne zaświadczenie o kwalifikacjach, potwierdzone egzaminem, które świadczy o jego umiejętnościach w zakresie spawania stali zbrojeniowej. Nie wystarczy ogólne uprawnienie spawalnicze. Taka rygorystyczność wynika z faktu, że błędy w spawaniu zbrojenia mogą mieć katastrofalne skutki dla całej konstrukcji. Jako ekspert, zawsze nalegam na weryfikację uprawnień spawacza przed przystąpieniem do prac.

Technika spawania jak zrobić to dobrze i bezpiecznie Przygotowanie to podstawa: Jak skutecznie oczyścić stal przed spawaniem?

Zanim w ogóle pomyślimy o zajarzeniu łuku spawalniczego, musimy zadbać o odpowiednie przygotowanie powierzchni. To jest absolutna podstawa, od której zależy jakość i trwałość spoiny. Zaniedbanie tego etapu to jeden z najczęstszych błędów, jakie widuję na budowach. Musimy pamiętać, że wszelkie zanieczyszczenia, takie jak rdza, farba, smary czy nawet luźna warstwa ocynku, będą negatywnie wpływać na proces spawania i właściwości gotowej spoiny.

1. Oczyszczenie mechaniczne: Zarówno bednarkę, jak i pręt zbrojeniowy należy dokładnie oczyścić z wszelkich zanieczyszczeń. Najlepiej użyć do tego szczotki drucianej, szlifierki kątowej z tarczą lamelkową lub ścierną.
2. Usunięcie rdzy: Rdza musi być usunięta do czystego metalu. Nawet niewielkie jej ilości mogą prowadzić do wad spoiny.
3. Usunięcie farby i smarów: Jeśli elementy są pokryte farbą lub smarem, należy je usunąć mechanicznie lub za pomocą odpowiednich rozpuszczalników, a następnie odtłuścić powierzchnię.
4. Usunięcie warstwy cynku (dla bednarki ocynkowanej): To jest krytyczny krok, o którym szerzej opowiem za chwilę. Warstwę cynku należy bezwzględnie usunąć w miejscu przyszłej spoiny.
5. Odpylenie: Po oczyszczeniu powierzchnię należy odpylić, aby usunąć luźne cząstki.

Ocynk cichy wróg spawacza. Dlaczego jego usunięcie jest krytyczne?

Spawanie bednarki ocynkowanej bez wcześniejszego usunięcia warstwy cynku w miejscu spoiny to poważny błąd, który niesie ze sobą podwójne ryzyko. Po pierwsze, podczas spawania cynk intensywnie paruje, tworząc toksyczne opary tlenku cynku. Ich wdychanie może prowadzić do tzw. "gorączki cynkowej", objawiającej się dreszczami, gorączką i ogólnym złym samopoczuciem. Po drugie, obecność cynku w spoinie znacząco obniża jej jakość. Może prowadzić do powstawania pęcherzy, porowatości, a co gorsza, do kruchości wodorowej, która drastycznie osłabia połączenie. Dlatego zawsze, ale to zawsze, należy usunąć warstwę ocynku na długości około 2-3 cm od krawędzi spoiny.

Dobór metody i materiałów: MMA (111) czy MAG (135)? Jakie elektrody wybrać?

Wybór metody spawania bednarki do zbrojenia najczęściej sprowadza się do dwóch opcji: spawania łukowego elektrodą otuloną (MMA, metoda 111) lub spawania półautomatycznego w osłonie gazów (MAG, metoda 135). Obie metody są skuteczne, pod warunkiem prawidłowego doboru materiałów dodatkowych. Dla MMA zazwyczaj stosuje się elektrody rutylowe lub zasadowe przeznaczone do spawania stali węglowych, o średnicy dostosowanej do grubości spawanych elementów. W przypadku MAG, wybieramy drut spawalniczy również przeznaczony do stali węglowych, a jako gaz osłonowy najczęściej stosuje się mieszankę argonu z dwutlenkiem węgla. Kluczowe jest, aby materiały dodatkowe były zgodne z normami i zaleceniami producenta stali zbrojeniowej oraz bednarki.

Wykonanie poprawnej spoiny: Długość, grubość i technika prowadzenia łuku

Aby spoina była trwała i spełniała swoją funkcję, musi być wykonana z należytą starannością. Zazwyczaj stosuje się spoiny pachwinowe. Z moich obserwacji wynika, że minimalna długość spoiny powinna wynosić od 5 do 10 cm, a co najważniejsze, połączenie powinno być wykonane po obu stronach bednarki. To zapewnia odpowiednią powierzchnię styku i wytrzymałość mechaniczną. Spawacz powinien prowadzić łuk w sposób zapewniający pełne przetopienie i równomierne wypełnienie spoiny, bez podtopień, pęknięć czy innych wad. Należy unikać nadmiernego przegrzewania zbrojenia, co mogłoby negatywnie wpłynąć na jego strukturę.

Konsekwencje błędów czym grozi nieprawidłowe pospawanie bednarki Jak spawanie wpływa na wytrzymałość stali zbrojeniowej?

Nieprawidłowe spawanie to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa. Może ono prowadzić do lokalnej zmiany struktury stali zbrojeniowej, zwłaszcza w przypadku prętów o wysokiej wytrzymałości. Wysoka temperatura i szybkie chłodzenie w strefie wpływu ciepła mogą spowodować utratę właściwości mechanicznych, takich jak plastyczność i wytrzymałość na rozciąganie. W efekcie, pręt zbrojeniowy w miejscu spoiny staje się kruchy i podatny na pęknięcia, co może mieć katastrofalne skutki dla całej konstrukcji żelbetowej pod obciążeniem. To dlatego tak ważne jest, aby spawanie było wykonywane zgodnie z wytycznymi i przez wykwalifikowany personel.

Korozja największe zagrożenie dla źle zabezpieczonej spoiny

Jednym z największych zagrożeń po spawaniu, zwłaszcza bednarki ocynkowanej, jest korozja. Usunięcie warstwy cynku w miejscu spoiny, choć konieczne do prawidłowego spawania, pozbawia stal ochrony antykorozyjnej. Jeśli miejsce to nie zostanie natychmiast i odpowiednio zabezpieczone, stal będzie narażona na działanie wilgoci i tlenu, co szybko doprowadzi do powstania rdzy. Korozja nie tylko oszpeci połączenie, ale przede wszystkim znacząco skróci jego żywotność, a w skrajnych przypadkach może doprowadzić do utraty ciągłości elektrycznej i mechanicznej. Pamiętajmy, że uziom ma służyć przez dziesięciolecia.

Toksyczne opary cynku: Jak chronić zdrowie podczas pracy?

Wracam do tematu oparów cynku, ponieważ jest to kwestia krytyczna dla zdrowia spawacza. Jak już wspomniałem, wdychanie oparów tlenku cynku powstających podczas spawania ocynkowanej stali może wywołać tzw. "gorączkę cynkową". Aby tego uniknąć, należy bezwzględnie stosować odpowiednie środki ochrony osobistej, takie jak maski spawalnicze z wymuszonym przepływem powietrza lub półmaski z filtrami przeciwpyłowymi i przeciwgazowymi. Równie ważne jest zapewnienie skutecznej wentylacji miejsca pracy, najlepiej odciągów miejscowych, które usuwają opary bezpośrednio ze strefy spawania. Zdrowie jest najważniejsze, nie warto ryzykować.

Ochrona antykorozyjna po spawaniu jak zabezpieczyć połączenie na lata Dlaczego sama spoina to nie koniec pracy?

Wielu wykonawców myśli, że po wykonaniu spoiny praca jest zakończona. Nic bardziej mylnego! Wykonanie samej spoiny to dopiero połowa sukcesu. Drugą, równie ważną częścią, jest odpowiednie zabezpieczenie antykorozyjne. Jak wspomniałem, usunięcie warstwy ocynku w miejscu spawania sprawia, że stal jest całkowicie bezbronna wobec korozji. Bez skutecznej ochrony, całe połączenie, pomimo prawidłowego spawania, może ulec degradacji w ciągu kilku lat. Moim zdaniem, jest to jeden z najczęściej zaniedbywanych etapów pracy, a jego konsekwencje są bardzo kosztowne w dłuższej perspektywie.

Przegląd skutecznych metod: Cynk w sprayu, farby epoksydowe, masy bitumiczne

Na szczęście istnieje wiele sprawdzonych metod zabezpieczania antykorozyjnego spoin. Wybór zależy od warunków środowiskowych i preferencji. Oto najpopularniejsze:

• Cynk w sprayu: To szybkie i skuteczne rozwiązanie, które tworzy warstwę ochronną zbliżoną do ocynku. Jest łatwy w aplikacji i dobrze sprawdza się w większości warunków.
• Farby podkładowe epoksydowe: Zapewniają bardzo dobrą ochronę chemiczną i mechaniczną. Wymagają starannego przygotowania powierzchni i często aplikacji w kilku warstwach.
• Masy bitumiczne: Tworzą grubą, elastyczną warstwę ochronną, która jest odporna na wilgoć i agresywne środowisko. Są szczególnie polecane w miejscach narażonych na bezpośredni kontakt z gruntem.
• Taśmy antykorozyjne: Specjalne taśmy samoprzylepne, często z warstwą bitumiczną, które owija się wokół spoiny, tworząc szczelną barierę.

Najczęstsze błędy w zabezpieczaniu spoin i jak ich unikać

W mojej praktyce widziałem wiele błędów w zabezpieczaniu spoin. Najczęstsze to: brak jakiegokolwiek zabezpieczenia, niedokładne oczyszczenie powierzchni przed nałożeniem preparatu (co skutkuje słabą przyczepnością), nakładanie zbyt cienkiej warstwy ochronnej lub stosowanie preparatów niskiej jakości. Aby uniknąć tych błędów, zawsze należy dokładnie oczyścić i odtłuścić powierzchnię przed aplikacją, stosować się do zaleceń producenta preparatu (co do ilości warstw i czasu schnięcia) oraz nie oszczędzać na materiałach. Dobre zabezpieczenie to inwestycja, która procentuje długotrwałą ochroną.

Spawaj z głową kluczowe wnioski dla wykonawców i inspektorów Lista kontrolna: 5 punktów do sprawdzenia przed i po spawaniu bednarki

Podsumowując, spawanie bednarki do zbrojenia to proces, który wymaga wiedzy, precyzji i odpowiedzialności. Jako Witold Kowalski, zawsze powtarzam, że diabeł tkwi w szczegółach, a zaniedbanie któregokolwiek z etapów może mieć poważne konsekwencje. Aby ułatwić wykonawcom i inspektorom weryfikację, przygotowałem krótką listę kontrolną:

1. Zgoda projektanta na spawanie: Sprawdź, czy w projekcie konstrukcyjnym lub w uzgodnieniach z konstruktorem jest wyraźna zgoda na spawanie, szczególnie dla prętów B500SP.
2. Kwalifikacje spawacza: Upewnij się, że spawacz posiada aktualne uprawnienia i kwalifikacje zgodne z normą PN-EN ISO 17660.
3. Usunięcie ocynku i oczyszczenie powierzchni: Zweryfikuj, czy bednarka została dokładnie oczyszczona, a warstwa ocynku usunięta w miejscu spoiny.
4. Prawidłowa technika i długość spoiny: Sprawdź, czy spoina ma odpowiednią długość (min. 5-10 cm) i czy została wykonana obustronnie, bez widocznych wad.
5. Zabezpieczenie antykorozyjne: Upewnij się, że miejsce spoiny i usuniętego ocynku zostało odpowiednio zabezpieczone antykorozyjnie (cynk w sprayu, farba epoksydowa lub masa bitumiczna).

Przeczytaj również: Klucz do zbrojenia: Jak wybrać i giąć pręty jak profesjonalista?

Kiedy warto rozważyć alternatywne metody łączenia?

Zawsze warto mieć plan B. Jeśli napotykasz na trudności, takie jak brak zgody projektanta na spawanie, brak odpowiednio wykwalifikowanego spawacza na placu budowy, czy też obawy dotyczące wpływu termicznego na zbrojenie (np. w przypadku bardzo wrażliwych gatunków stali), rozważ alternatywne metody łączenia. Złącza mechaniczne, takie jak zaciski probiercze czy krzyżowe, są często doskonałą alternatywą. Nie ingerują termicznie w zbrojenie, są łatwe w montażu i demontażu, co ułatwia późniejsze kontrole. Pamiętaj, że bezpieczeństwo i zgodność z normami są priorytetem, a elastyczność w doborze rozwiązań świadczy o profesjonalizmie.
