W instalacjach grzewczych ten element robi więcej, niż sugeruje jego rozmiar: miesza strumienie, rozdziela przepływ i stabilizuje temperaturę na obiegu. Rozbieram tu na części jego konstrukcję, pokazuję różnicę między wersją mieszającą i rozdzielającą oraz wyjaśniam, które elementy decydują o szczelności, regulacji i trwałości. To temat praktyczny: od doboru portów i siłownika po typowe błędy montażowe, które potrafią zepsuć nawet dobry model.
Najważniejsze elementy, które naprawdę wpływają na pracę zaworu
- Trzy porty A, B i AB decydują o tym, czy zawór miesza wodę, czy ją rozdziela.
- Korpus, gniazdo, trzpień i uszczelnienia odpowiadają za szczelność oraz odporność na temperaturę i ciśnienie.
- Najczęściej spotkasz dwie konstrukcje: obrotową i liniową, a każda pracuje trochę inaczej.
- Dobór Kvs, PN i siłownika ma większe znaczenie niż sam opis marketingowy produktu.
- Poprawny montaż chroni przed hałasem, wahaniami temperatury i szybszym zużyciem.
Jak rozumiem budowę zaworu trójdrogowego od środka
Gdy rozkładam taki zawór na części, patrzę przede wszystkim na to, jak element ruchomy domyka jeden tor przepływu i otwiera drugi. W najprostszej wersji mamy korpus, trzy króćce, element regulacyjny, trzpień, uszczelnienia oraz punkt przyłączenia siłownika albo pokrętła ręcznego. Sama obudowa niczego jeszcze nie reguluje; całą robotę wykonuje wnętrze, które przesuwa lub obraca wkład względem gniazd.
W praktyce spotyka się zawory o różnych materiałach i rozmiarach, ale układ logiczny pozostaje podobny: korpus przenosi ciśnienie, gniazdo odpowiada za doszczelnienie, a trzpień przekazuje ruch z napędu na element zamykający. To właśnie jakość tych kilku części, a nie tylko nominalna średnica, decyduje o kulturze pracy zaworu. ESBE pokazuje dobrze skalę zastosowań: od kompaktowych modeli DN15-50 po większe konstrukcje DN20-150, z ciśnieniami sięgającymi PN6 lub PN10 w zależności od serii.
| Element | Za co odpowiada | Co zwykle psuje pracę |
|---|---|---|
| Korpus | Przenosi ciśnienie i łączy zawór z instalacją | Pęknięcia, korozja, zbyt duże obciążenie od rur |
| Porty A, B i AB | Wyznaczają kierunek przepływu i schemat pracy | Pomylone podłączenie, niezgodność z funkcją zaworu |
| Element regulacyjny | Miesza lub rozdziela strumień | Zużycie powierzchni, zacięcia, nieszczelność |
| Trzpień | Przenosi ruch z siłownika lub pokrętła | Luz, zatarcie, wyciek przez dławik |
| Uszczelnienia | Ograniczają przeciek przy zamknięciu i w ruchu | Starzenie, zabrudzenie, niezgodność z medium |
| Siłownik lub pokrętło | Wprowadza zmianę położenia | Zbyt mały moment, błędne sterowanie, odwrotny montaż |
To zestawienie ma prostą logikę: jeśli któryś z tych elementów jest źle dobrany, zawór nadal „jest”, ale przestaje pracować stabilnie. Z takiego punktu widzenia łatwo przejść do kolejnego pytania: czy wszystkie trójdrogowe zawory mają tę samą konstrukcję? Nie mają, i właśnie tam zaczynają się praktyczne różnice.
Dwie konstrukcje, które spotkasz najczęściej w ogrzewaniu
Najczęściej mamy do czynienia z dwoma rodzinami rozwiązań. Pierwsza to zawory obrotowe, w których wkład zmienia położenie przez obrót o określony kąt. Druga to zawory liniowe, gdzie grzybek albo korek porusza się w osi trzpienia i otwiera kolejne drogi przepływu stopniowo, bardzo precyzyjnie.
W obiegach grzewczych zawór obrotowy częściej kojarzy się z mieszaniem wody kotłowej, ochroną powrotu albo prostym sterowaniem temperaturą zasilania. Zawór liniowy częściej trafia tam, gdzie trzeba dokładniej dawkować przepływ i utrzymać stałą charakterystykę pracy przy większych różnicach ciśnień. Właśnie dlatego nie polecam traktować ich jako zamienników „na oko” - to są podobne zadaniowo, ale inne mechanicznie urządzenia.
| Cecha | Konstrukcja obrotowa | Konstrukcja liniowa |
|---|---|---|
| Ruch elementu regulacyjnego | Obrót | Skok liniowy |
| Typowy element wewnętrzny | Wkład obrotowy, rotor, ślizg | Grzybek, korek, gniazdo |
| Najczęstsze zastosowanie | Mieszanie i rozdzielanie w prostych obiegach grzewczych | Precyzyjna regulacja przepływu w instalacjach HVAC |
| Atut | Kompaktowość i prostota sterowania | Dobra kontrola przepływu i szczelności |
| Ograniczenie | Mniejsza elastyczność w niektórych układach | Większa wrażliwość na dobór siłownika i spadek ciśnienia |
W praktyce ważny jest też materiał. W zaworach obrotowych spotykam mosiądz, brąz i żeliwo, a w liniowych często korpus z żeliwa lub staliwa oraz trzpień ze stali nierdzewnej. To nie jest detal katalogowy dla kolekcjonerów specyfikacji; materiał decyduje o odporności na temperaturę, jakość doszczelnienia i żywotność całego układu. Kiedy już wiadomo, z jaką konstrukcją mamy do czynienia, trzeba jeszcze poprawnie odczytać porty - a to często robi największą różnicę.
Jak pracują porty A, B i AB

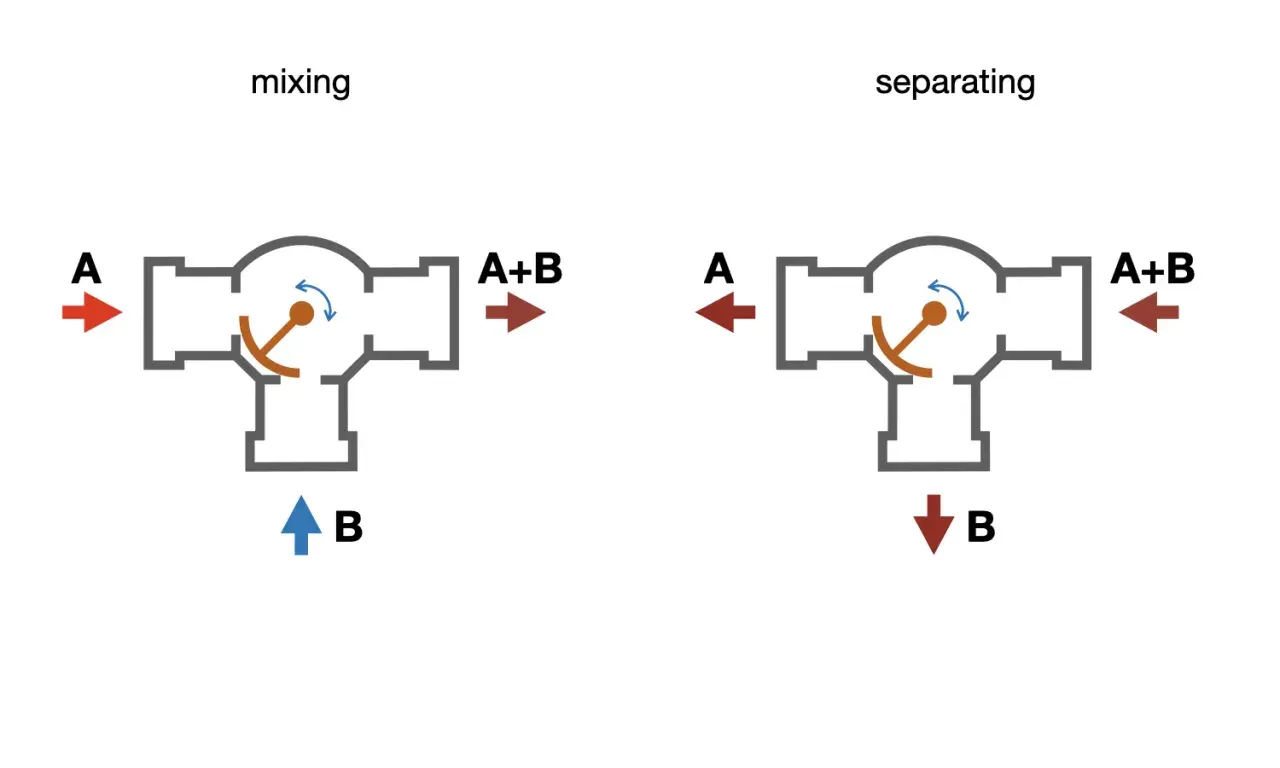

Porty A, B i AB wyglądają podobnie, ale ich rola zależy od trybu pracy zaworu. W trybie mieszania dwa strumienie wchodzą do zaworu, a jeden wychodzi. W trybie rozdzielania jeden strumień wchodzi przez port wspólny, a dwa pozostałe stają się wyjściami. Nie chodzi więc tylko o liczbę króćców, ale o to, który port jest wspólny w danym układzie.
Najbezpieczniej zapamiętać prostą zasadę: w mieszaniu A i B są zwykle zasilani, a AB jest wyjściem; w rozdzielaniu AB jest zasilaniem, a A i B odbierają przepływ. Danfoss podaje w dokumentacji serii VRB 3, że AB jest zawsze portem wylotowym, a A i B są wlotami, co dobrze pokazuje, że nie każdy model nadaje się do obu konfiguracji. Z mojego punktu widzenia to właśnie na tym etapie powstaje najwięcej pomyłek na budowie i w serwisie.
- Mieszanie - zawór łączy wodę gorącą z chłodniejszą, żeby uzyskać stabilniejszą temperaturę zasilania.
- Rozdzielanie - zawór kieruje jeden strumień do dwóch różnych odbiorników albo gałęzi instalacji.
- Pozycja pośrednia - część modeli ma bardzo przydatne ustawienie 50%, które ułatwia regulację i uruchomienie.
- Praca z pompą - błędne położenie pompy względem portu może wywołać uderzenia hydrauliczne i hałas.
To właśnie dlatego warto czytać nie tylko symbol typu, ale też schemat przepływu nadrukowany na korpusie albo w karcie katalogowej. Skoro mechanika portów jest już jasna, pozostaje pytanie praktyczne: co naprawdę powinno zadecydować o wyborze konkretnego modelu do ogrzewania?
Na co patrzę przy doborze do instalacji grzewczej
Dobór zaworu to nie jest gra w zgadywanie średnicy. Ja zawsze zaczynam od czterech rzeczy: medium, temperatury, ciśnienia i charakterystyki przepływu. Jeśli te parametry się nie zgadzają, nawet drogi zawór będzie pracował nerwowo albo po prostu za krótko.
| Kryterium | Dlaczego ma znaczenie | Co sprawdzam w praktyce |
|---|---|---|
| PN i ciśnienie robocze | Chroni korpus i gniazda przed przeciążeniem | Czy instalacja ma zapas względem szczytowych warunków pracy |
| Kvs i zakres regulacji | Określa, ile medium przejdzie przez zawór i jak precyzyjnie da się je dawkować | Czy zawór nie jest przewymiarowany ani zbyt „ciasny” |
| Temperatura medium | Wpływa na trwałość uszczelnień i stabilność materiału | Czy producent dopuszcza pracę przy temperaturach obiegu grzewczego |
| Materiał korpusu i trzpienia | Decyduje o odporności na korozję i ścieranie | Czy korpus, trzpień i gniazdo pasują do wody grzewczej oraz ewentualnego glikolu |
| Siłownik | Musi pokonać opór mechanizmu i utrzymać pozycję | Czy ma odpowiedni moment, skok i tryb sterowania |
| Rodzaj przyłącza | Wpływa na montaż i kompatybilność z istniejącą instalacją | Czy potrzebuję gwintu, kołnierza, czy innego standardu |
W popularnych seriach spotyka się zakresy od PN6 i PN10 po PN16, a średnice zaczynają się od DN15 i dochodzą do DN150. Zakres temperatur roboczych bywa szeroki, często od około -10°C do +110°C, a w cięższych wykonaniach nawet do +130 lub +150°C. W obiegach z dodatkiem glikolu trzeba jeszcze sprawdzić dopuszczalny udział medium - w wielu układach spotyka się limit 50%, ale tego nie wolno zgadywać, tylko potwierdzić w dokumentacji. Taki przegląd parametrów prowadzi już wprost do montażu, bo dobór bez poprawnego osadzenia zaworu i tak nie da dobrego efektu.
Montaż, orientacja i błędy, które skracają żywotność
Najważniejsza zasada montażowa jest prosta: kierunek przepływu musi zgadzać się ze schematem pracy konkretnego modelu. Nie wystarczy, że „pasuje średnica”. Zawór trójdrogowy potrafi z pozoru działać także po błędnym podłączeniu, ale wtedy zwykle pracuje głośniej, mniej precyzyjnie i szybciej zużywa gniazda.
- Nie montuję go przeciwko strzałce przepływu, jeśli producent nie dopuszcza takiego układu.
- Unikam obciążania korpusu ciężarem rur, bo to przenosi naprężenia na gniazdo i uszczelki.
- Daję filtr siatkowy przed zaworem, bo drobny piasek i opiłki bardzo szybko niszczą szczelność.
- Nie ustawiam siłownika „do góry nogami”, jeśli producent tego zabrania.
- Zostawiam odcinek prosty rury tam, gdzie to potrzebne, żeby ograniczyć turbulencje i hałas.
- Sprawdzam, czy pompa nie jest wpięta w sposób generujący uderzenia hydrauliczne, bo to potrafi przeciążyć napęd.
W praktyce widzę też dwa częste grzechy serwisowe: zbyt mało uwagi poświęca się czystości wody oraz zbyt często dobiera się zawór „na stan magazynu”, a nie pod realny przepływ. To kończy się tym, że instalacja niby grzeje, ale nie stabilizuje temperatury. Gdy montaż jest już poprawny, zostaje ostatni etap, którego wielu instalatorów nie robi dokładnie: uruchomienie i kontrola pracy.
Co sprawdzam po uruchomieniu, gdy zawór ma pracować bez niespodzianek
Po pierwszym uruchomieniu nie patrzę tylko na to, czy układ grzeje. Sprawdzam, czy zawór rzeczywiście reaguje płynnie na sterowanie, czy nie ma szarpnięć, szumu ani wyraźnych skoków temperatury. Jeśli przy regulacji wszystko zaczyna „pływać”, to zwykle nie jest wina jednego parametru, tylko kombinacji: zbyt dużego Kvs, zabrudzonego gniazda, źle dobranego siłownika albo złego punktu wpięcia w instalację.
- Patrzę na temperaturę zasilania i powrotu - powinna zmieniać się przewidywalnie, bez losowych wahań.
- Sprawdzam pełny zakres ruchu - zawór nie może zatrzymywać się wcześniej niż przewiduje sterowanie.
- Nasłuchuję hałasu - stukanie i świst to sygnał turbulencji albo złego doboru przepływu.
- Kontroluję szczelność - pozycja zamknięta nie powinna przepuszczać więcej, niż dopuszcza dokumentacja.
- Oglądam filtr po kilku dniach pracy - to szybki test, czy w instalacji nie ma zbyt dużo zanieczyszczeń.
Jeżeli po uruchomieniu zawór pracuje spokojnie, nie hałasuje i utrzymuje temperaturę bez ciągłego „szukania” pozycji, to znaczy, że konstrukcja, dobór i montaż zostały zrobione poprawnie. W praktyce właśnie o to chodzi w dobrze dobranym zaworze trójdrogowym: ma korygować przepływ dyskretnie, a nie domagać się uwagi co kilka tygodni.
