Fundament pod pompę ciepła: Stabilnie, cicho i bez błędów!

Prawidłowe przygotowanie fundamentu pod jednostkę zewnętrzną pompy ciepła to jeden z tych etapów inwestycji, który często bywa niedoceniany, a ma fundamentalne znaczenie dla stabilnej, cichej i długotrwałej pracy urządzenia. Jako Witold Kowalski, z mojego doświadczenia wiem, że solidne podstawy to gwarancja uniknięcia kosztownych problemów w przyszłości. W tym artykule przeprowadzę Państwa krok po kroku przez proces budowy fundamentu, dostarczając praktycznych wskazówek i rozwiewając wszelkie wątpliwości.

Dlaczego solidny fundament to podstawa wydajnej pompy ciepła

Odpowiednio wykonany fundament to znacznie więcej niż tylko podstawa pod urządzenie. To inwestycja w spokój ducha i długowieczność Państwa pompy ciepła. Zapewnia on nie tylko fizyczne wsparcie, ale także odgrywa kluczową rolę w minimalizowaniu hałasu, ochronie przed niekorzystnymi warunkami atmosferycznymi i umożliwia prawidłowe funkcjonowanie całej instalacji.

Dzięki solidnemu fundamentowi pompa ciepła jest stabilna i niepodatna na przesunięcia czy uszkodzenia mechaniczne, co jest niezwykle ważne, biorąc pod uwagę jej wagę i ciągłą pracę. Chroni on urządzenie przed bezpośrednim kontaktem z wilgocią gruntową i zalegającym śniegiem, co znacząco wydłuża jego żywotność i zapobiega korozji.

Nie można również zapominać o aspekcie akustycznym. Fundament działa jak bariera, która skutecznie redukuje przenoszenie drgań i hałasu generowanego przez jednostkę zewnętrzną na grunt i konstrukcję budynku, zapewniając komfort zarówno domownikom, jak i sąsiadom.

Stabilność i bezpieczeństwo: Jak uniknąć kosztownych problemów w przyszłości?

Stabilność to podstawa. Niewłaściwie wykonany fundament może prowadzić do osiadania, pękania, a nawet przesunięcia całej jednostki zewnętrznej. Takie sytuacje generują nie tylko wysokie koszty napraw, ale także mogą uszkodzić delikatne połączenia hydrauliczne i elektryczne pompy. Solidna, monolityczna płyta betonowa, posadowiona poniżej strefy przemarzania, gwarantuje, że urządzenie będzie stało pewnie przez lata, niezależnie od warunków gruntowych czy pogodowych.

Redukcja hałasu i wibracji: Klucz do komfortu Twojego i sąsiadów

Pompy ciepła, choć coraz cichsze, wciąż generują pewien poziom hałasu i wibracji, zwłaszcza w trybie odszraniania. Fundament, szczególnie ten wykonany z ciężkiego betonu, działa jak masa tłumiąca. W połączeniu z odpowiednimi wibroizolatorami, minimalizuje on przenoszenie tych drgań na grunt i dalej na konstrukcję budynku. To kluczowe dla zapewnienia komfortu akustycznego, zwłaszcza w gęstej zabudowie i w nocy, kiedy normy hałasu są bardziej restrykcyjne.

Ochrona przed śniegiem i wilgocią: Gwarancja długiej żywotności pompy ciepła

Wysokość fundamentu nad poziomem gruntu to aspekt, który często jest bagatelizowany, a ma ogromne znaczenie. Minimalna wysokość 20-30 cm (a często zalecane nawet 40 cm) chroni jednostkę zewnętrzną przed zalegającym śniegiem, który mógłby utrudniać wymianę ciepła, a także przed wodą opadową i wilgocią gruntową. Bezpośredni kontakt z wilgocią przyspiesza korozję obudowy i podzespołów, skracając żywotność urządzenia. Odpowiednia wysokość ułatwia również swobodne odprowadzanie skroplin, o czym opowiem za chwilę.

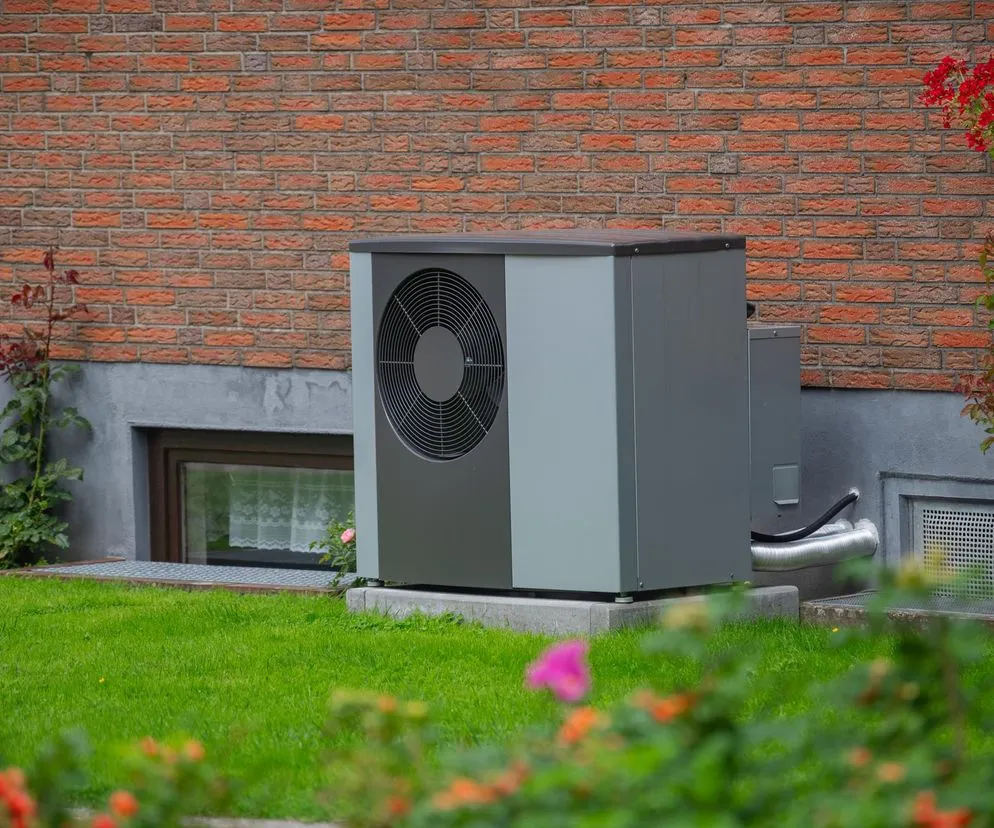

Wybór fundamentu pod pompę ciepła przegląd rozwiązań

Decyzja o wyborze odpowiedniego typu fundamentu pod pompę ciepła jest kluczowa i powinna być podyktowana nie tylko względami ekonomicznymi, ale przede wszystkim technicznymi. Na rynku dostępne są różne rozwiązania, jednak nie wszystkie oferują ten sam poziom stabilności i trwałości. Przyjrzyjmy się najpopularniejszym opcjom.

Rodzaj fundamentu	Zalety	Wady	Kiedy stosować
Monolityczna płyta betonowa	Największa stabilność, najlepsza izolacja drgań, odporność na wysadziny mrozowe, trwałość.	Wyższy koszt, dłuższy czas wykonania (sezonowanie betonu), wymaga wykopu.	Zawsze, gdy zależy nam na maksymalnej stabilności, minimalizacji hałasu i długiej żywotności pompy. Rekomendowane rozwiązanie.
Fundament z bloczków betonowych	Szybszy i łatwiejszy montaż, niższy koszt materiałów.	Mniejsza stabilność niż płyta, gorsza izolacja drgań, ryzyko osiadania przy słabym podłożu.	Dla mniejszych, lżejszych pomp ciepła, na stabilnym gruncie, gdy budżet jest ograniczony, a czas montażu kluczowy.
Gotowe postumenty stalowe/betonowe	Bardzo szybki montaż, estetyczny wygląd, możliwość regulacji wysokości.	Wyższy koszt gotowego produktu, ograniczony wybór rozmiarów, mniej stabilne niż płyta betonowa, mniejsza masa tłumiąca drgania.	Dla mniejszych pomp ciepła, w miejscach, gdzie szybki montaż jest priorytetem, na stabilnym i równym podłożu.
Kostka brukowa na solidnej podbudowie	Estetyczne wkomponowanie w otoczenie, stosunkowo niski koszt.	Najniższa stabilność, słaba izolacja drgań, ryzyko osiadania i nierówności, brak ochrony przed wysadzinami mrozowymi.	Tylko dla bardzo małych i lekkich jednostek, na idealnie stabilnym i dobrze odwodnionym gruncie, jako rozwiązanie tymczasowe lub w ostateczności.

Płyta betonowa: Złoty standard dla wymagających kiedy jest niezastąpiona?

Monolityczna płyta betonowa to bez wątpienia "złoty standard" w budowie fundamentów pod pompy ciepła. Jej jednolita struktura i duża masa zapewniają niezrównaną stabilność, doskonale rozkładając ciężar urządzenia na większej powierzchni. Jest to rozwiązanie, które najlepiej izoluje drgania, co ma bezpośrednie przełożenie na komfort akustyczny. Płyta betonowa jest niezastąpiona w sytuacjach, gdy mamy do czynienia z gruntem o mniejszej nośności, gdy chcemy maksymalnie zminimalizować hałas, a także wtedy, gdy zależy nam na absolutnej pewności i długowieczności całej instalacji. Z mojego doświadczenia wiem, że warto zainwestować w to rozwiązanie, aby uniknąć problemów w przyszłości.

Fundament z bloczków betonowych: Szybsza i tańsza alternatywa czy warto?

Fundament wykonany z bloczków betonowych to kusząca alternatywa ze względu na niższe koszty i szybszy montaż. Bloczki układa się na zaprawie cementowej, tworząc podwyższenie. Niestety, takie rozwiązanie ma swoje wady. Bloczki, mimo że są solidne, nie tworzą jednolitej konstrukcji, co może prowadzić do mniejszej stabilności i gorszej izolacji drgań w porównaniu do płyty betonowej. Ryzyko osiadania jest większe, zwłaszcza na słabych gruntach. Jeśli jednak decydujemy się na bloczki, należy zadbać o bardzo solidną podbudowę i głębokie posadowienie, aby zminimalizować ryzyko wysadzin mrozowych.

Gotowe postumenty stalowe i betonowe: Kiedy gotowe rozwiązanie ma sens?

Gotowe postumenty, zarówno stalowe, jak i betonowe, to opcja dla tych, którzy cenią sobie szybkość i prostotę montażu. Są one dostępne w różnych rozmiarach i często wyposażone w regulowane nóżki, co ułatwia idealne wypoziomowanie. Mogą być estetycznym rozwiązaniem, zwłaszcza w nowoczesnych aranżacjach ogrodu. Sprawdzają się dobrze w przypadku mniejszych i lżejszych pomp ciepła, na stabilnym i równym podłożu. Należy jednak pamiętać, że ich masa jest zazwyczaj mniejsza niż płyty betonowej, co może wpływać na zdolność tłumienia drgań. Ich koszt bywa również wyższy niż samodzielnie wykonanej płyty betonowej.

Kluczowe parametry techniczne fundamentu pod pompę ciepła

Zanim przystąpimy do prac budowlanych, niezbędne jest zrozumienie i uwzględnienie kluczowych parametrów technicznych fundamentu. To one decydują o jego trwałości, funkcjonalności i bezpieczeństwie. Poniżej przedstawiam najważniejsze aspekty, na które należy zwrócić uwagę.

Wymiary idealne: Jak duży powinien być fundament pod Twój model pompy?

Wymiary fundamentu powinny być zawsze nieco większe niż obrys jednostki zewnętrznej pompy ciepła. Zalecam, aby fundament był o około 10-20 cm szerszy i dłuższy z każdej strony niż podstawa pompy. Taki zapas zapewnia wygodę montażu, stabilność oraz miejsce na ewentualne podkładki antywibracyjne i swobodne odprowadzenie skroplin. Zawsze warto sprawdzić wymiary podane w instrukcji producenta pompy.

Głębokość posadowienia: Dlaczego strefa przemarzania gruntu ma fundamentalne znaczenie?

Jednym z najważniejszych parametrów jest głębokość posadowienia fundamentu. Musi on znajdować się poniżej lokalnej strefy przemarzania gruntu. W Polsce strefy te wahają się od 0,8 m na zachodzie do nawet 1,4 m na wschodzie. Zbyt płytkie posadowienie grozi tzw. wysadzinami mrozowymi woda zamarzająca w gruncie pod fundamentem zwiększa swoją objętość i wypycha go do góry, co prowadzi do pęknięć i niestabilności. Typowa zalecana głębokość wykopu pod fundament to 50-80 cm, natomiast samego fundamentu (płyty) to 60-100 cm, w zależności od regionu i warunków gruntowych.

Wysokość nad gruntem: Jak wysoko zamontować jednostkę, by zima Cię nie zaskoczyła?

Jak już wspomniałem, wysokość jednostki nad gruntem jest kluczowa. Zalecam, aby dolna krawędź pompy ciepła znajdowała się minimum 20-30 cm nad poziomem terenu. Niektórzy producenci, dla zwiększenia bezpieczeństwa, rekomendują nawet 40 cm. Taka wysokość skutecznie chroni urządzenie przed zalegającym śniegiem, który mógłby blokować swobodny przepływ powietrza i utrudniać pracę, a także przed wodą opadową i wilgocią. Ułatwia to również swobodne odprowadzanie skroplin, które w okresie zimowym mogą zamarzać.

Wybór lokalizacji: Gdzie postawić pompę, by działała wydajnie i nie naruszała przepisów?

Wybór odpowiedniej lokalizacji to nie tylko kwestia estetyki, ale przede wszystkim wydajności i zgodności z przepisami. Oto kluczowe wymogi, które należy wziąć pod uwagę:

• Odległość od ściany budynku: Minimum 25-30 cm, aby zapewnić swobodny przepływ powietrza i dostęp serwisowy.
• Odległość od granicy działki sąsiada: Zgodnie z przepisami, minimum 3 metry, aby nie naruszać norm hałasu i prawa budowlanego.
• Normy hałasu: Poziom hałasu na granicy posesji nie powinien przekraczać 55 dB w dzień i 45 dB w nocy. Zawsze warto sprawdzić dane akustyczne konkretnego modelu pompy i ewentualnie rozważyć dodatkowe ekrany akustyczne.
• Kierunek wiatru i nasłonecznienie: Unikaj miejsc narażonych na silne, bezpośrednie podmuchy wiatru oraz intensywne nasłonecznienie, które mogą wpływać na wydajność urządzenia.
• Dostęp serwisowy: Zapewnij łatwy dostęp do pompy w celu konserwacji i ewentualnych napraw.
• Pozwolenia na budowę: Zazwyczaj montaż powietrznej pompy ciepła nie wymaga pozwolenia na budowę, chyba że budynek jest objęty ochroną konserwatorską. Zawsze warto to jednak sprawdzić w lokalnym urzędzie.

Budowa fundamentu betonowego pod pompę ciepła praktyczny poradnik krok po kroku

Skoro wiemy już, dlaczego solidny fundament jest tak ważny i jakie parametry techniczne należy uwzględnić, przejdźmy do praktyki. Przedstawię Państwu krok po kroku, jak prawidłowo wykonać monolityczną płytę betonową pod pompę ciepła. Pamiętajcie, precyzja na każdym etapie to klucz do sukcesu.

Krok 1: Precyzyjne wytyczenie i przygotowanie wykopu

Pierwszym krokiem jest dokładne wytyczenie miejsca pod fundament. Użyjcie palików i sznurka, aby zaznaczyć obrys płyty, pamiętając o wspomnianym wcześniej zapasie 10-20 cm z każdej strony względem obrysu pompy. Następnie wykonajcie wykop o głębokości 50-80 cm, w zależności od lokalnej strefy przemarzania. Dno wykopu powinno być równe i stabilne. Usuńcie wszelkie luźne kamienie, korzenie i inne zanieczyszczenia.

Krok 2: Wykonanie warstwy drenażowej z kruszywa sekret stabilności

Na dnie wykopu ułóżcie warstwę drenażową z zagęszczonego żwiru lub pospółki o grubości minimum 10 cm. Ta warstwa pełni kilka funkcji: stabilizuje podłoże, zapobiega podciąganiu kapilarnemu wilgoci z gruntu oraz stanowi doskonałe miejsce do grawitacyjnego odprowadzania skroplin. Warstwę kruszywa należy dokładnie zagęścić mechanicznie, np. zagęszczarką płytową.

Krok 3: Montaż szalunku i przygotowanie zbrojenia

Kolejnym etapem jest montaż szalunku, czyli formy, w której zostanie wylany beton. Szalunek powinien być stabilny i idealnie wypoziomowany. Następnie przygotujcie zbrojenie. Zalecam zastosowanie siatki zbrojeniowej lub ułożenie prętów stalowych (np. Ø12 mm) co 20 cm w obu kierunkach, tworząc kratownicę. Zbrojenie należy podnieść na dystansach betonowych (tzw. "grzybkach"), aby znajdowało się w środkowej części przekroju płyty betonowej, zapewniając mu optymalne działanie. Zbrojenie jest kluczowe dla zapobiegania pękaniu betonu pod wpływem obciążeń i zmian temperatury.

Krok 4: Wybór betonu i prawidłowe wylewanie płyty

Do wykonania fundamentu zalecam użycie betonu klasy C16/20, a dla większej pewności i trwałości, szczególnie w trudniejszych warunkach gruntowych, klasy C20/25. Beton można zamówić z betoniarni lub przygotować samodzielnie, pamiętając o prawidłowych proporcjach. Podczas wylewania płyty należy zadbać o jej jednorodność i dokładne wypoziomowanie. Użyjcie łaty i poziomicy, aby powierzchnia była idealnie płaska. Warto również zawibrować beton, aby usunąć pęcherzyki powietrza i zwiększyć jego wytrzymałość.

Krok 5: Pielęgnacja betonu, czyli jak długo musi schnąć fundament?

Po wylaniu betonu niezwykle ważna jest jego prawidłowa pielęgnacja. Przez pierwsze kilka dni (zazwyczaj 3-7 dni) należy regularnie nawilżać powierzchnię płyty, aby zapobiec zbyt szybkiemu wysychaniu i powstawaniu rys skurczowych. W upalne dni można przykryć fundament folią lub agrowłókniną. W okresie mrozów należy chronić beton przed zamarzaniem. Pełną wytrzymałość beton osiąga zazwyczaj po 28 dniach, ale już po około 7 dniach można obciążać go lekkimi elementami. Pamiętajcie, że montaż pompy ciepła powinien nastąpić dopiero po całkowitym związaniu i wyschnięciu betonu.

Skropliny i wibracje detale, które zapewnią komfort i trwałość

Poza samą konstrukcją fundamentu, istnieją dwa kluczowe aspekty, które często są pomijane lub traktowane po macoszemu, a mają ogromne znaczenie dla komfortu użytkowania i długowieczności pompy ciepła: skuteczne odprowadzanie skroplin oraz wibroizolacja. Jako Witold Kowalski zawsze podkreślam, że to właśnie detale decydują o jakości całej instalacji.

Problem skroplin: Jak skutecznie i bezpiecznie odprowadzić kondensat?

Pompa ciepła, szczególnie w trybie grzania, generuje znaczne ilości skroplin, które w niskich temperaturach mogą zamarzać. Niewłaściwe odprowadzenie kondensatu prowadzi do powstawania lodu wokół jednostki, co może uszkodzić pompę, a także stworzyć niebezpieczne warunki na ścieżkach. Oto możliwe rozwiązania:

• Grawitacyjnie do warstwy żwiru pod fundamentem: Jeśli warstwa drenażowa pod fundamentem jest odpowiednio gruba i przepuszczalna, skropliny mogą być odprowadzane bezpośrednio do niej. Jest to najprostsze rozwiązanie, ale wymaga pewności, że grunt pod spodem jest również przepuszczalny i woda nie będzie zalegać.
• Za pomocą rury drenażowej prowadzącej do gruntu: Można podłączyć odpływ skroplin do rury drenażowej, która odprowadzi wodę na większą odległość od fundamentu, np. do studni chłonnej lub rozsączającej. Rura musi mieć odpowiedni spadek (min. 1-2%) i być zabezpieczona przed zamarzaniem (np. przez zakopanie poniżej strefy przemarzania lub zastosowanie kabla grzewczego).
• Podłączenie odpływu do kanalizacji deszczowej: To najbardziej zaawansowane i pewne rozwiązanie. Odpływ skroplin jest podłączany bezpośrednio do systemu kanalizacji deszczowej budynku. Wymaga to odpowiedniego spadku i zabezpieczenia przed cofaniem się wody.

Niezależnie od wybranej metody, kluczowe jest zapewnienie swobodnego odpływu i ochrony przed zamarzaniem.

Walka z drganiami: Czym są wibroizolatory i dlaczego nie można o nich zapomnieć?

Wibroizolatory to specjalne podkładki lub maty, zazwyczaj wykonane z gumy lub elastomerów, które umieszcza się między podstawą jednostki zewnętrznej pompy ciepła a fundamentem. Ich głównym zadaniem jest minimalizowanie przenoszenia drgań generowanych przez sprężarkę i wentylator na konstrukcję fundamentu, a stamtąd na grunt i budynek. Brak wibroizolatorów może skutkować nieprzyjemnym buczeniem lub drganiami odczuwalnymi w domu, co znacząco obniża komfort akustyczny. Zawsze zalecam stosowanie wibroizolatorów, aby zapewnić maksymalną ciszę i spokój.

Przeczytaj również: Fundament B15 czy B20? Zdecyduj mądrze porównanie i porady

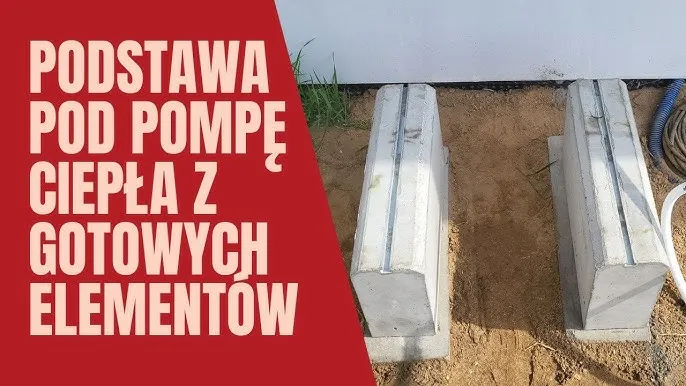

Najczęstsze błędy przy budowie fundamentu pod pompę ciepła i jak ich unikać

Nawet najlepiej zaplanowana inwestycja może napotkać na problemy, jeśli na etapie wykonawczym popełnione zostaną błędy. Z mojego doświadczenia wiem, że niektóre z nich są powtarzalne i łatwe do uniknięcia, jeśli tylko zna się ich przyczyny i konsekwencje. Poniżej przedstawiam najczęstsze błędy przy budowie fundamentu pod pompę ciepła i praktyczne wskazówki, jak ich unikać.

Błąd #1: Ignorowanie głębokości przemarzania gruntu

Opis błędu: Zbyt płytkie posadowienie fundamentu, powyżej lokalnej strefy przemarzania gruntu. Konsekwencje: Woda zamarzająca w gruncie pod fundamentem zwiększa swoją objętość, co prowadzi do tzw. wysadzin mrozowych. Fundament pęka, osiada nierównomiernie lub jest wypychany do góry, co destabilizuje pompę ciepła i może uszkodzić całą instalację. Jak unikać: Zawsze sprawdzajcie lokalną strefę przemarzania gruntu (dostępne są mapy) i posadowijcie fundament co najmniej 10-20 cm poniżej tej głębokości. Wykop powinien mieć minimum 50-80 cm głębokości.

Błąd #2: Niewłaściwe wypoziomowanie podstawy

Opis błędu: Fundament jest nierówny, co prowadzi do tego, że pompa ciepła stoi krzywo. Konsekwencje: Niewłaściwe wypoziomowanie może prowadzić do nierównomiernego obciążenia konstrukcji pompy, zwiększonych drgań, a nawet problemów z odprowadzaniem skroplin. W skrajnych przypadkach może to skrócić żywotność sprężarki. Jak unikać: Używajcie długiej poziomicy i łaty do precyzyjnego wypoziomowania szalunku oraz świeżo wylanego betonu. Powierzchnia fundamentu musi być idealnie płaska.

Błąd #3: Brak zbrojenia w płycie betonowej

Opis błędu: Wylanie płyty betonowej bez odpowiedniego zbrojenia stalowego. Konsekwencje: Beton, choć mocny na ściskanie, jest słaby na rozciąganie. Bez zbrojenia płyta jest podatna na pęknięcia pod wpływem obciążeń, zmian temperatury i ruchów gruntu. Pęknięcia osłabiają konstrukcję i mogą prowadzić do jej uszkodzenia. Jak unikać: Zawsze stosujcie zbrojenie, najlepiej siatkę zbrojeniową lub pręty stalowe (np. Ø12 mm) ułożone co 20 cm w obu kierunkach. Pamiętajcie o dystansach, aby zbrojenie znajdowało się w środkowej części płyty.

Błąd #4: Zapominanie o systemie odprowadzania skroplin

Opis błędu: Brak jakiegokolwiek systemu odprowadzania kondensatu lub jego nieprawidłowe wykonanie. Konsekwencje: Woda ze skroplin zalega wokół pompy, zamarza w okresie zimowym, tworząc bryły lodu, które mogą uszkodzić urządzenie, zablokować wentylator lub stworzyć niebezpieczne warunki na ścieżkach. Jak unikać: Zaplanujcie system odprowadzania skroplin już na etapie projektowania fundamentu. Zapewnijcie odpowiedni spadek rury odpływowej i zabezpieczcie ją przed zamarzaniem (np. przez zakopanie lub kabel grzewczy). Upewnijcie się, że woda ma gdzie swobodnie spływać.

Błąd #5: Pomijanie podkładek antywibracyjnych

Opis błędu: Montaż pompy ciepła bezpośrednio na betonie, bez użycia wibroizolatorów. Konsekwencje: Drgania generowane przez pompę ciepła są bezpośrednio przenoszone na fundament, a stamtąd na grunt i konstrukcję budynku. Może to prowadzić do nieprzyjemnego hałasu i wibracji odczuwalnych wewnątrz domu, obniżając komfort akustyczny. Jak unikać: Zawsze stosujcie specjalne podkładki lub maty antywibracyjne (wibroizolatory) wykonane z gumy lub elastomerów. Umieśćcie je między podstawą pompy a fundamentem, aby skutecznie tłumić drgania.
