Fundament pod ogrodzenie: Zbrojenie bez błędów? Sprawdź, jak!

Planujesz budowę ogrodzenia i zastanawiasz się, jak zapewnić mu solidny fundament na lata? Ten artykuł to kompleksowy przewodnik, który dostarczy Ci praktycznych i technicznych informacji na temat prawidłowego zbrojenia fundamentu pod ogrodzenie. Odpowiemy na kluczowe pytania dotyczące konieczności zbrojenia, wyboru materiałów, instrukcji wykonania krok po kroku oraz najczęściej popełnianych błędów, co pozwoli Ci zbudować trwałą i stabilną konstrukcję.

Kiedy zbrojenie fundamentu pod ogrodzenie jest konieczne?

Jako doświadczony praktyk, zawsze podkreślam, że zbrojenie fundamentu pod ogrodzenie nie jest luksusem, lecz często koniecznością, która decyduje o jego długowieczności i stabilności. Jest ono absolutnie niezbędne w przypadku budowy ogrodzeń o znacznej masie. Mam tu na myśli konstrukcje murowane z cegły, klinkieru, bloczków betonowych, a także ciężkie ogrodzenia kamienne czy modne ostatnio gabionowe. Ich waga generuje duże obciążenia, które niezbrojony fundament mógłby nie wytrzymać, prowadząc do pęknięć i osiadania.

Kolejnym kluczowym czynnikiem jest charakter gruntu oraz ukształtowanie terenu. Jeśli budujemy ogrodzenie na gruncie niestabilnym, niejednorodnym, piaszczystym, gliniastym, czy też na pochyłym terenie, zbrojenie staje się priorytetem. W takich warunkach grunt może nierównomiernie osiadać lub być podatny na ruchy, a stalowy szkielet w fundamencie skutecznie rozłoży naprężenia i zapobiegnie uszkodzeniom konstrukcji.

Co natomiast z lżejszymi ogrodzeniami, takimi jak panelowe czy z siatki? Na stabilnym gruncie, w sprzyjających warunkach, zbrojenie fundamentu ciągłego nie zawsze jest obligatoryjne. Niemniej jednak, zawsze zalecam jego zastosowanie dla zwiększenia trwałości i odporności na czynniki zewnętrzne, takie jak silny wiatr czy ruchy gruntu spowodowane mrozem. Często w takich przypadkach wystarczające jest zastosowanie punktowych stóp fundamentowych pod słupkami, które również warto wzmocnić prostym zbrojeniem, na przykład dwoma prętami fi 8 mm połączonymi strzemionami.

Stalowy szkielet fundamentu: Jakie materiały wybrać?

Wybór odpowiednich materiałów to podstawa trwałego zbrojenia. Z mojego doświadczenia wynika, że nie warto na tym oszczędzać, gdyż koszty naprawy uszkodzonego fundamentu wielokrotnie przewyższają oszczędności na etapie budowy.

• Pręty główne (poziome): To one stanowią trzon całego szkieletu. Najczęściej stosujemy stal żebrowaną klasy B500 (dawniej A-III), która charakteryzuje się wysoką wytrzymałością na rozciąganie. Standardowa średnica prętów to fi 10 mm lub fi 12 mm. W przypadku lżejszych konstrukcji, gdzie obciążenia są mniejsze, dopuszczalne jest użycie prętów fi 8 mm. Typowy szkielet zbrojeniowy składa się z czterech prętów głównych dwóch umieszczonych na dole i dwóch na górze fundamentu, tworzących rodzaj kratownicy.

• Strzemiona (jarzemka): Ich rola jest kluczowa dla utrzymania odpowiedniego kształtu i sztywności szkieletu. Strzemiona łączą pręty główne, zapobiegając ich przemieszczaniu się podczas betonowania i zapewniając prawidłowe rozłożenie naprężeń. Wykonuje się je z prętów o mniejszej średnicy, zazwyczaj fi 6 mm. Standardowy rozstaw strzemion wynosi 25-30 cm. Pamiętajmy, że zbyt rzadkie strzemiona osłabią całą konstrukcję.

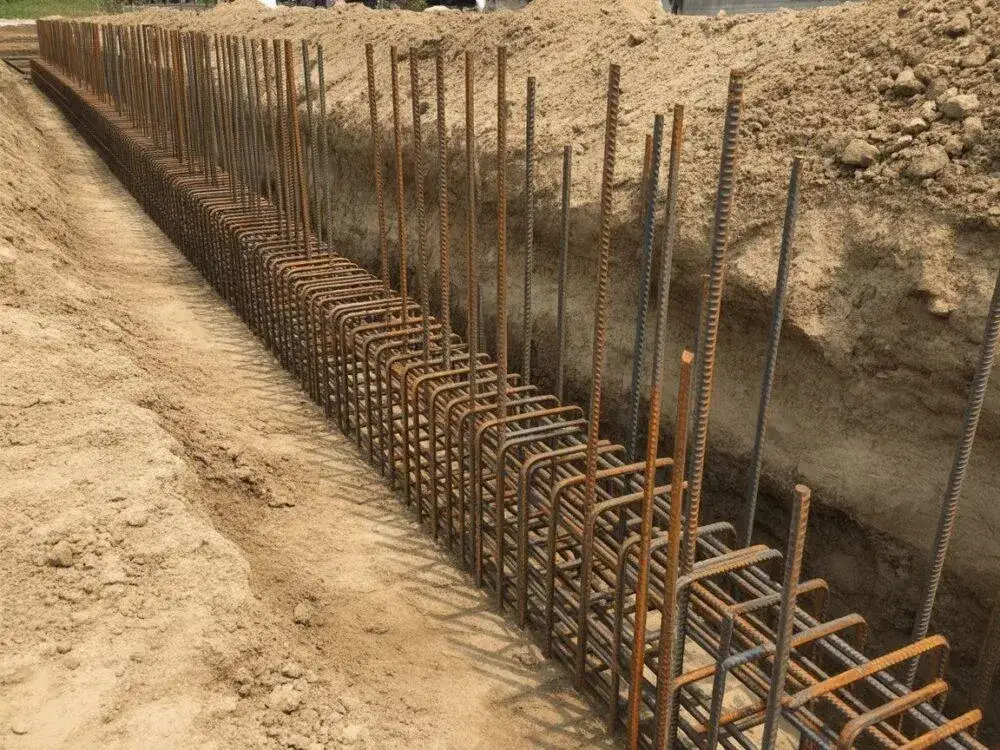

• Zbrojenie pionowe: Jest ono szczególnie ważne w miejscach, gdzie planujemy postawić słupki ogrodzeniowe, zwłaszcza te cięższe, np. pod bramę czy furtkę. Wykorzystuje się tu pręty o średnicy 10 lub 12 mm, które są zakotwione w ławie fundamentowej i wystają ponad jej poziom, tworząc zbrojenie słupka. Należy je połączyć ze zbrojeniem poziomym ławy, tworząc spójną konstrukcję. W przypadku słupków bramowych lub narożnych, gdzie obciążenia są największe, zbrojenie pionowe może być mocniejsze, np. 4 pręty fi 12 mm.

• Drut wiązałkowy: Choć to drobny element, jest absolutnie niezbędny. Służy do stabilnego łączenia prętów głównych ze strzemionami. Użycie drutu wiązałkowego (najczęściej fi 1,0-1,2 mm) zapewnia, że szkielet zbrojeniowy nie rozpadnie się ani nie zmieni kształtu podczas transportu i betonowania.

• Dystanse (podkładki dystansowe): Niezwykle ważne dla zapewnienia odpowiedniej otuliny betonowej. To małe, plastikowe lub betonowe elementy, na których opiera się szkielet zbrojeniowy, utrzymując go w odpowiedniej odległości od dna i ścian wykopu. Bez nich zbrojenie mogłoby znaleźć się zbyt blisko powierzchni, co przyspieszyłoby jego korozję.

Jak prawidłowo wykonać zbrojenie fundamentu? Instrukcja krok po kroku

Prawidłowe wykonanie zbrojenia to proces wymagający precyzji i znajomości podstawowych zasad. Poniżej przedstawiam instrukcję, która krok po kroku przeprowadzi Cię przez ten etap budowy.

1. Przygotowanie wykopu i szalunków: Zaczynamy od wytyczenia linii ogrodzenia i wykonania wykopu o odpowiedniej głębokości i szerokości. Pamiętajmy, że głębokość fundamentu musi znajdować się poniżej strefy przemarzania gruntu, o czym więcej za chwilę. Dno wykopu powinno być wyrównane i zagęszczone. Następnie montujemy szalunki, czyli deskowanie, które nada fundamentowi pożądany kształt i wymiary. Szalunki powinny być stabilne i szczelne, aby zapobiec wyciekaniu betonu.

2. Tworzenie szkieletu zbrojeniowego: Moja rada to przygotowanie całego szkieletu zbrojeniowego poza wykopem. Jest to znacznie wygodniejsze i pozwala na precyzyjne połączenie wszystkich elementów. Zaczynamy od ułożenia prętów głównych (poziomych) w odpowiedniej konfiguracji (najczęściej dwie na dole, dwie na górze). Następnie za pomocą drutu wiązałkowego mocujemy do nich strzemiona w ustalonych odstępach (np. co 25-30 cm). Upewnij się, że wszystkie połączenia są solidne i stabilne.

3. Prawidłowe umieszczanie zbrojenia w wykopie: Gotowy szkielet zbrojeniowy ostrożnie wkładamy do przygotowanego wykopu z zamontowanymi szalunkami. Kluczowe jest zapewnienie tzw. otuliny betonowej, czyli minimalnej warstwy betonu, która otacza stalowe pręty. Aby to osiągnąć, szkielet zbrojeniowy układamy na plastikowych lub betonowych podkładkach dystansowych. Dystanse te podnoszą zbrojenie z dna wykopu, zapewniając minimalną otulinę wynoszącą co najmniej 5 cm. Pamiętajmy również o zachowaniu dystansu od ścian szalunku.

4. Sposoby łączenia zbrojenia w narożnikach i na długości: Ciągłość zbrojenia jest fundamentalna dla wytrzymałości całej konstrukcji. W narożnikach ogrodzenia nie możemy po prostu zakończyć jednego pręta i zacząć drugiego. Należy zastosować dodatkowe, wygięte pręty w kształcie litery "L", które łączą się z prętami głównymi na odpowiedni zakład (minimum 50 średnic pręta, np. dla fi 10 mm to 50 cm). Podobnie, jeśli długość fundamentu przekracza długość dostępnych prętów, należy je łączyć na zakład, zapewniając odpowiednie zachodzenie na siebie i solidne związanie drutem.

5. Zalewanie betonem: Po ułożeniu i sprawdzeniu zbrojenia, przystępujemy do zalewania fundamentu betonem. Do tego celu zalecam użycie betonu klasy co najmniej C16/20 (dawniej B20), a w trudniejszych warunkach gruntowych lub przy bardzo ciężkich ogrodzeniach, nawet C20/25 (B25). Beton należy wylewać warstwami, dbając o jego zagęszczenie (np. za pomocą wibratora do betonu lub ręcznego sztychowania), co pozwoli usunąć pęcherzyki powietrza i zapewni jednorodną strukturę. Po wylaniu beton należy pielęgnować, chroniąc go przed zbyt szybkim wysychaniem (np. poprzez zraszanie wodą lub przykrycie folią), co zapobiegnie powstawaniu pęknięć skurczowych.

Kluczowe zasady przed wylaniem betonu

Zanim wylejesz beton, musisz upewnić się, że spełnione są trzy podstawowe zasady. Zaniedbanie którejkolwiek z nich może skutkować poważnymi problemami w przyszłości, a nawet koniecznością demontażu i ponownego wykonania fundamentu. Jako ekspert, zawsze zwracam na to szczególną uwagę.

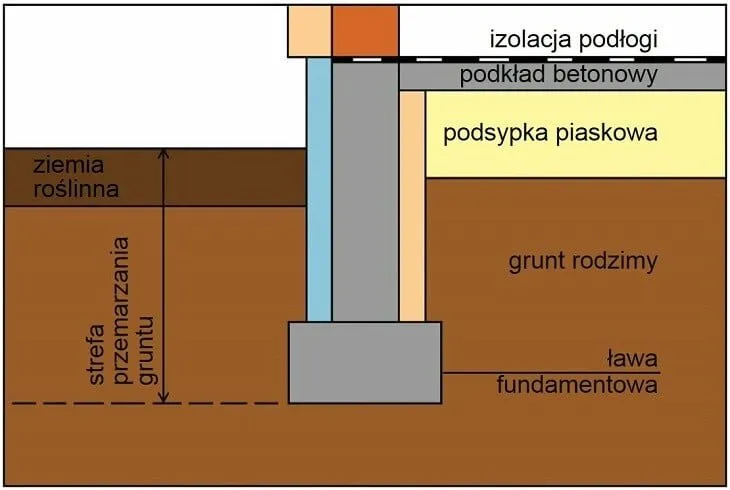

1. Głębokość przemarzania gruntu: To absolutny priorytet. Fundament musi znajdować się poniżej strefy, do której grunt zamarza zimą. Jeśli fundament będzie zbyt płytki, woda w gruncie pod nim zamarznie, zwiększy swoją objętość i "wysadzi" fundament do góry, co prowadzi do pęknięć i niestabilności całej konstrukcji ogrodzenia. W Polsce głębokość strefy przemarzania waha się od 80 cm na zachodzie kraju do nawet 140 cm na północnym-wschodzie. Zawsze sprawdź lokalne normy lub zapytaj w urzędzie gminy o obowiązujące wartości dla Twojego regionu.

2. Otulina betonowa: Otulina to warstwa betonu, która całkowicie otacza stalowe zbrojenie. Jej minimalna grubość jest kluczowa dla ochrony stali przed korozją. Zbrojenie umieszczone zbyt blisko powierzchni betonu (lub co gorsza, wystające z niego) będzie narażone na działanie wilgoci, tlenu i substancji chemicznych zawartych w gruncie, co doprowadzi do rdzewienia. Rdza zwiększa objętość stali, powodując pękanie betonu i osłabienie całej konstrukcji. Dlatego minimalna grubość otuliny musi wynosić co najmniej 5 cm. Aby ją zapewnić, konieczne jest użycie specjalnych podkładek dystansowych, które utrzymują szkielet zbrojeniowy w odpowiedniej pozycji w wykopie.

3. Dylatacja fundamentu: W przypadku długich ogrodzeń, zwłaszcza tych o długości powyżej 15-20 metrów, konieczne jest wykonanie przerw dylatacyjnych w fundamencie. Beton, podobnie jak inne materiały, kurczy się i rozszerza pod wpływem zmian temperatury. Bez dylatacji te naturalne naprężenia mogłyby doprowadzić do niekontrolowanych pęknięć fundamentu. Przerwy dylatacyjne, wykonywane zazwyczaj co około 10-15 metrów, pozwalają na swobodne ruchy poszczególnych sekcji fundamentu, zapobiegając powstawaniu szkodliwych naprężeń.

Zbrojenie w różnych typach fundamentów

Rodzaj fundamentu pod ogrodzenie jest ściśle związany z jego ciężarem i przeznaczeniem. W zależności od wyboru, zbrojenie będzie miało nieco inną specyfikę.

1. Fundament ciągły (ława fundamentowa): Ten typ fundamentu jest stosowany przede wszystkim pod ciężkie ogrodzenia, takie jak murowane z cegły, klinkieru, bloczków betonowych czy kamienia. Wymaga on pełnego, ciągłego zbrojenia, składającego się zazwyczaj z czterech prętów głównych (fi 10-12 mm) połączonych strzemionami (fi 6 mm) w regularnych odstępach. Taka konstrukcja tworzy solidną kratownicę, która równomiernie rozkłada ciężar ogrodzenia na całej jego długości i skutecznie przeciwdziała siłom działającym na fundament.

2. Stopy fundamentowe pod słupki: Stopy fundamentowe są rozwiązaniem dla lżejszych ogrodzeń, np. panelowych, z siatki, czy drewnianych, gdzie obciążenie skupia się głównie w punktach mocowania słupków. W tym przypadku nie wykonuje się ciągłej ławy, lecz punktowe fundamenty pod każdym słupkiem. Nawet w takich stopach zaleca się stosowanie zbrojenia. Może to być prosta konstrukcja z dwóch lub czterech prętów pionowych (fi 8-10 mm) zakotwionych w betonie stopy i wystających ponad jej poziom, aby połączyć się z konstrukcją słupka. Zbrojenie to zwiększa stabilność słupków i zapobiega ich przechylaniu się pod wpływem wiatru czy obciążeń.

Przeczytaj również: Klucz automatyczny do zbrojenia: Wybierz najlepszy i pracuj wydajnie!

Jak uniknąć najczęstszych błędów przy zbrojeniu fundamentu?

W mojej praktyce widziałem wiele błędów, które mogłyby zostać łatwo uniknięte, gdyby tylko inwestorzy i wykonawcy przestrzegali podstawowych zasad. Poniżej przedstawiam listę najczęstszych i jednocześnie najdroższych w naprawie pomyłek.

1. Zbrojenie leżące bezpośrednio na gruncie (brak otuliny): To chyba najczęściej spotykany błąd. Umieszczenie stalowych prętów bezpośrednio na dnie wykopu oznacza, że nie mają one odpowiedniej otuliny betonowej. W efekcie stal jest narażona na bezpośredni kontakt z wilgocią i tlenem z gruntu, co prowadzi do szybkiej korozji. Zardzewiałe zbrojenie traci swoją nośność, a rozszerzająca się rdza powoduje pękanie betonu, osłabiając całą konstrukcję fundamentu.

2. Brak ciągłości zbrojenia w narożnikach: Narożniki są punktami krytycznymi, gdzie koncentrują się naprężenia. Jeśli zbrojenie zostanie po prostu przerwane i nie połączone na zakład za pomocą wygiętych prętów "L", narożnik będzie najsłabszym punktem fundamentu. W efekcie, pod wpływem obciążeń lub ruchów gruntu, w tych miejscach najszybciej pojawią się pęknięcia.

3. Zbyt płytki fundament: Jak już wspomniałem, fundament musi znajdować się poniżej strefy przemarzania gruntu. Zbyt płytkie posadowienie sprawi, że woda pod fundamentem zamarznie i rozszerzy się, "wysadzając" go do góry. To zjawisko, zwane wysadzinami mrozowymi, prowadzi do nierównomiernego osiadania, pęknięć i trwałego uszkodzenia fundamentu oraz całego ogrodzenia.

4. Stosowanie niewłaściwych materiałów (np. zbyt mała średnica prętów): Niedostosowanie średnicy prętów zbrojeniowych do ciężaru ogrodzenia i warunków gruntowych to prosta droga do katastrofy. Użycie zbyt cienkich prętów sprawi, że zbrojenie nie będzie w stanie przenieść obciążeń, co doprowadzi do pęknięć i deformacji. Zawsze należy kierować się projektem lub, w przypadku jego braku, stosować sprawdzone normy (fi 10-12 mm dla prętów głównych).

5. Mieszanie betonu z ziemią (wylewanie do nieprzygotowanego wykopu): Wylewanie betonu bezpośrednio do wykopu bez odpowiedniego zabezpieczenia (np. szalunku, folii budowlanej) powoduje, że beton miesza się z ziemią i wodą gruntową. Zanieczyszczony beton traci swoje właściwości wytrzymałościowe, staje się porowaty i znacznie słabszy. Taki fundament nie będzie w stanie spełniać swojej funkcji nośnej, a jego trwałość będzie znacznie skrócona.
