Zbrojenie stopy fundamentowej to jeden z tych etapów budowy, który choć niewidoczny po zakończeniu prac, ma fundamentalne znaczenie dla stabilności i trwałości całego budynku. To właśnie stalowe pręty ukryte w betonie odpowiadają za przenoszenie kluczowych naprężeń, chroniąc konstrukcję przed pękaniem i osiadaniem. W tym artykule, jako doświadczony praktyk, przeprowadzę Cię przez cały proces od zrozumienia roli zbrojenia, przez dobór odpowiednich materiałów, aż po szczegółowy przewodnik wykonawczy i wskazanie najczęstszych błędów, których należy unikać.
Zbrojenie stopy fundamentowej klucz do trwałości i bezpieczeństwa konstrukcji budynku
- Zbrojenie jest niezbędne, ponieważ beton dobrze znosi ściskanie, ale słabo rozciąganie; stalowe pręty przenoszą siły zginające i zapobiegają pękaniu.
- Do zbrojenia używa się stali żebrowanej (klasy AIII/AIIIN), zazwyczaj o średnicy 10-16 mm (w domach jednorodzinnych 12 mm), łączonej drutem wiązałkowym.
- Kluczowe dla trwałości jest zapewnienie minimalnej otuliny betonowej 50 mm, prawidłowe długości zakładów prętów oraz stabilne ułożenie zbrojenia.
- Najczęstsze błędy to zbyt mała otulina, niewłaściwe zakłady, użycie zanieczyszczonej stali lub niestabilne zbrojenie.
- Wszystkie elementy zbrojenia muszą być ściśle zgodne z projektem konstrukcyjnym.
- Przed zalaniem betonem zbrojenie musi zostać odebrane przez kierownika budowy, który sprawdza jego zgodność z projektem.
Rola stopy fundamentowej niewidoczny bohater konstrukcji
Stopa fundamentowa to nic innego jak rodzaj fundamentu bezpośredniego, który ma za zadanie rozłożyć obciążenia skupione na przykład te pochodzące od słupów, filarów czy kominów na odpowiednio większą powierzchnię gruntu. Dzięki temu naciski na grunt są mniejsze, a konstrukcja stabilniejsza. W zależności od kształtu wyróżniamy stopy prostokątne, trapezowe (ostrołupowe) oraz schodkowe. Choć historycznie zdarzały się stopy niezbrojone, wykonane z betonu, cegły czy kamienia, to w nowoczesnym budownictwie standardem są stopy żelbetowe, czyli zbrojone. To właśnie one gwarantują niezbędną wytrzymałość i bezpieczeństwo.
Czym jest zbrojenie i dlaczego sam beton to za mało?
Zastanawiasz się, dlaczego sam beton nie wystarcza do budowy solidnych stóp fundamentowych? Odpowiedź jest prosta i tkwi w jego właściwościach mechanicznych. Beton jest materiałem, który doskonale radzi sobie z naprężeniami ściskającymi jest niezwykle wytrzymały na zgniatanie. Niestety, jego wytrzymałość na rozciąganie jest znikoma. Właśnie w tym miejscu wkracza zbrojenie stalowe. Pręty stalowe, umieszczone strategicznie w dolnej części stopy (czyli w strefie rozciąganej), przejmują siły zginające i naprężenia rozciągające, które powstają pod wpływem obciążenia ze słupa i reakcji gruntu. Bez zbrojenia betonowa stopa szybko by popękała, a cała konstrukcja straciłaby swoją ciągłość i stabilność. Zbrojenie jest więc absolutnie kluczowe dla zapobiegania pękaniu betonu i zapewnienia długowieczności fundamentu.
Konsekwencje błędów na tym etapie czego ryzykujesz, idąc na skróty?
Zbrojenie stopy fundamentowej to etap, na którym nie ma miejsca na kompromisy czy oszczędności. Jakie są konsekwencje, jeśli zdecydujesz się pójść na skróty lub popełnisz błędy? Przede wszystkim ryzykujesz osłabienie całej konstrukcji budynku. Niewłaściwe zbrojenie może prowadzić do pękania betonu, co z czasem może skutkować poważnymi uszkodzeniami ścian, a nawet całej konstrukcji nośnej. Co więcej, błędy takie jak zbyt mała otulina betonowa przyspieszają korozję stali zbrojeniowej, drastycznie skracając żywotność fundamentu i całego obiektu. Brak ciągłości konstrukcyjnej, wynikający z niewłaściwych zakładów prętów czy braku starterów, sprawia, że fundament nie pracuje jako spójna całość, co może prowadzić do nierównomiernego osiadania i poważnych problemów ze stabilnością. Pamiętaj, że naprawa fundamentów to jeden z najdroższych i najbardziej skomplikowanych remontów, dlatego warto zainwestować czas i precyzję na tym początkowym etapie.
Jakie materiały są niezbędne do zbrojenia stopy fundamentowej?
Stal stali nierówna: Jaką klasę i typ prętów wybrać zgodnie z projektem?

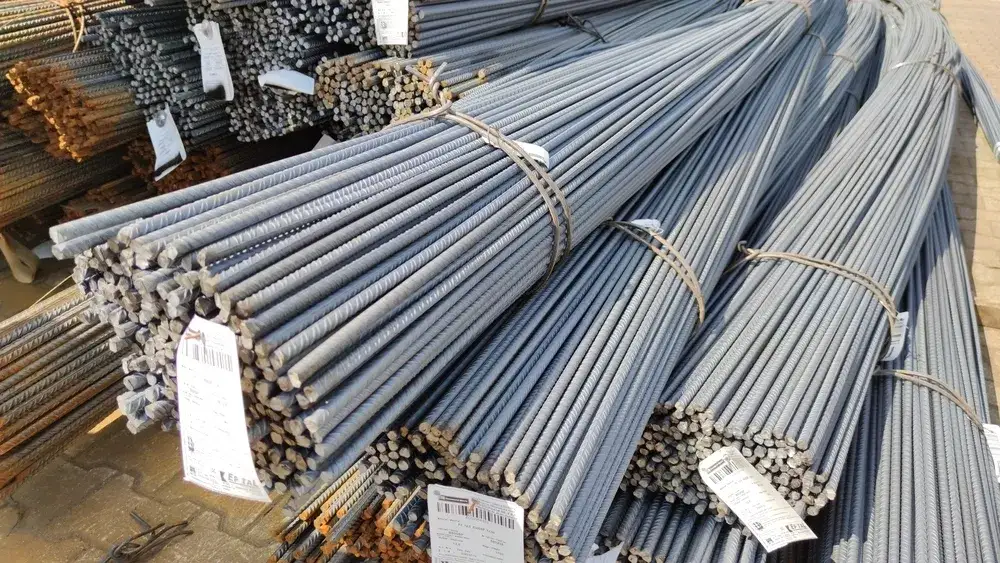

Wybór odpowiedniej stali zbrojeniowej to podstawa. Najczęściej stosuje się stal żebrowaną klasy AIII lub AIIIN. Jej charakterystyczne żebra nie są tylko kwestią estetyki zapewniają one znacznie lepszą przyczepność do betonu niż gładkie pręty, co jest kluczowe dla efektywnego przenoszenia naprężeń. Bardzo ważne jest, aby stal, której używasz, była czysta. Oznacza to brak rdzy nalotowej, zabrudzeń, błota czy tłuszczu. Nawet niewielkie zanieczyszczenia mogą znacząco pogorszyć przyczepność stali do betonu, a tym samym osłabić całą konstrukcję. Zawsze sprawdzaj certyfikaty jakości stali i upewnij się, że pochodzi od sprawdzonego dostawcy.
Średnica i rozstaw prętów co mówią liczby w Twoim projekcie?
Średnica i rozstaw prętów to parametry, które muszą być bezwzględnie zgodne z projektem konstrukcyjnym. Nie ma tu miejsca na improwizację. W przypadku zbrojenia stóp fundamentowych, szczególnie w budownictwie jednorodzinnym, najczęściej spotykamy się z prętami o średnicach od 10 do 16 mm. W mojej praktyce często widuję pręty o średnicy 12 mm, które są wystarczające dla typowych obciążeń. Rozstaw prętów w siatce zbrojeniowej zazwyczaj waha się od 10 do 25 cm. Projektant, obliczając te wartości, bierze pod uwagę rodzaj gruntu, obciążenia przenoszone przez słupy oraz wymiary samej stopy. Pamiętaj, że każda zmiana tych parametrów bez konsultacji z konstruktorem jest niedopuszczalna i może zagrozić bezpieczeństwu konstrukcji.Elementy pomocnicze, o których nie możesz zapomnieć: drut wiązałkowy i podkładki dystansowe
Oprócz głównych prętów zbrojeniowych, potrzebujesz kilku kluczowych elementów pomocniczych. Pierwszym z nich jest drut wiązałkowy. Służy on do łączenia prętów w stabilny szkielet, potocznie nazywany "koszem zbrojeniowym". Drut wiązałkowy nie przenosi obciążeń, ale utrzymuje pręty w odpowiednim położeniu podczas transportu i betonowania, zapobiegając ich przesunięciom. Drugim, równie ważnym elementem są podkładki dystansowe. Mogą być wykonane z betonu lub tworzywa sztucznego. Ich zadaniem jest zapewnienie prawidłowej grubości otuliny betonowej, czyli warstwy betonu, która otacza zbrojenie. Bez podkładek pręty mogłyby opierać się bezpośrednio o grunt lub szalunek, co skutkowałoby zbyt małą otuliną i narażeniem stali na korozję.
Zbrojenie stopy fundamentowej krok po kroku praktyczny przewodnik

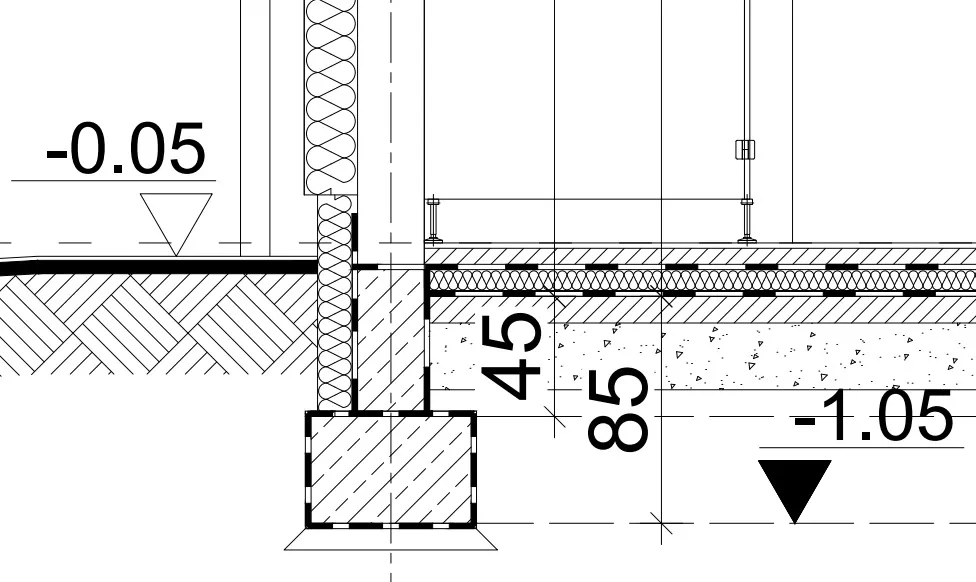

Krok 1: Interpretacja rysunku konstrukcyjnego Twoja mapa do sukcesu
Zanim wbijesz pierwszy pręt, musisz dokładnie przestudiować projekt konstrukcyjny. To Twoja mapa do sukcesu. Rysunek konstrukcyjny powinien zawierać wszystkie niezbędne informacje: średnice i długości prętów, ich rozstaw, wymagana grubość otuliny betonowej, długości zakładów oraz precyzyjne usytuowanie starterów, czyli prętów wystających ze stopy, które będą łączyć ją z elementami wyższych kondygnacji. Nie bój się zadawać pytań konstruktorowi lub kierownikowi budowy, jeśli cokolwiek jest dla Ciebie niejasne. Dokładne zrozumienie projektu to pierwszy i najważniejszy krok do prawidłowego wykonania zbrojenia.
Krok 2: Przygotowanie i cięcie prętów precyzja to podstawa
Gdy już masz jasny obraz z projektu, możesz przystąpić do przygotowania prętów. Jeśli stal jest lekko zabrudzona, należy ją oczyścić. Następnie, zgodnie z wymiarami podanymi w projekcie, precyzyjnie przytnij pręty. Pamiętaj, że nawet niewielkie odchylenia od długości mogą mieć wpływ na prawidłowe wykonanie zakładów i ogólną geometrię zbrojenia. Do cięcia używaj odpowiednich narzędzi, takich jak gilotyny do stali zbrojeniowej lub szlifierki kątowe z tarczą do metalu. Precyzja na tym etapie oszczędzi Ci wielu problemów później.
Krok 3: Tworzenie szkieletu zbrojeniowego jak poprawnie wiązać pręty w siatkę?
Teraz czas na stworzenie "kosza zbrojeniowego", czyli siatki z prętów. Układaj pręty główne wzdłuż i w poprzek, tworząc kratownicę. Następnie, za pomocą drutu wiązałkowego, łącz je ze sobą w miejscach skrzyżowań. Nie musisz wiązać każdego skrzyżowania, ale upewnij się, że połączenia są solidne i stabilne. Celem jest stworzenie sztywnego szkieletu, który nie rozpadnie się ani nie odkształci podczas transportu i betonowania. Pamiętaj, że drut wiązałkowy ma za zadanie utrzymać pręty w pozycji, a nie przenosić obciążeń za to odpowiada już beton.
Krok 4: Prawidłowe ułożenie zbrojenia w wykopie lub szalunku

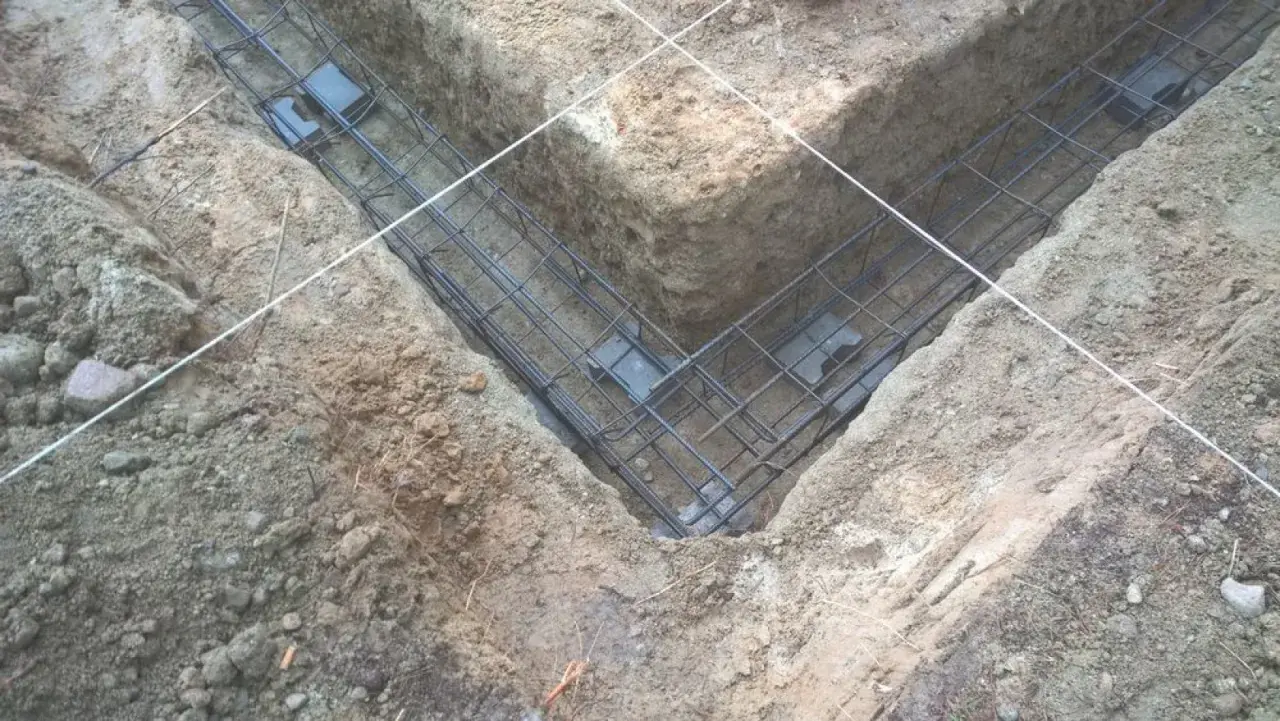

Gotowy szkielet zbrojeniowy należy teraz ostrożnie umieścić w wykopie lub szalunku. To kluczowy moment, w którym musisz zadbać o jego stabilność i prawidłowe położenie. Zbrojenie musi być wyśrodkowane i równo oddalone od wszystkich krawędzi szalunku. Upewnij się, że nie opiera się bezpośrednio o grunt ani o ścianki szalunku. W tym celu użyj podkładek dystansowych, o których mówiłem wcześniej. Ich zadaniem jest uniesienie zbrojenia i zapewnienie odpowiedniej otuliny od spodu. Stabilne ułożenie zapobiegnie przesunięciom podczas wylewania betonu.
Krok 5: Otulina klucz do długowieczności. Jak zapewnić minimalne 5 cm?
Otulina betonowa to warstwa betonu, która otacza stal zbrojeniową, chroniąc ją przed korozją i ogniem. Jest to jeden z najważniejszych parametrów, który decyduje o trwałości fundamentu. Dla stóp fundamentowych zagłębionych w gruncie minimalna grubość otuliny wynosi 50 mm, czyli 5 cm. Dlaczego to takie ważne? Zbyt cienka otulina sprawia, że wilgoć i agresywne substancje z gruntu łatwiej docierają do stali, powodując jej rdzewienie. Korodująca stal zwiększa swoją objętość, co prowadzi do pękania betonu i osłabienia całej konstrukcji. Aby zapewnić prawidłową otulinę, stosuje się wspomniane już podkładki dystansowe. Układaj je gęsto, zarówno pod zbrojeniem, jak i po bokach, aby utrzymać pręty w odpowiedniej odległości od szalunku.Krok 6: Montaż starterów na słupy jak zapewnić ciągłość konstrukcji?
Startery, zwane też wypustami, to nic innego jak pręty zbrojeniowe, które wystają ze stopy fundamentowej i służą do połączenia jej ze zbrojeniem elementów wyższych kondygnacji, takich jak słupy, ściany czy trzpienie. Ich rolą jest zapewnienie ciągłości konstrukcyjnej, dzięki czemu obciążenia są prawidłowo przenoszone z góry na dół. Startery muszą mieć odpowiednią długość, aby zapewnić prawidłowy zakład z prętami kolejnego elementu. Ich usytuowanie i długość są zawsze precyzyjnie określone w projekcie konstrukcyjnym. Niewłaściwy montaż starterów to poważny błąd, który może skutkować brakiem współpracy między elementami konstrukcyjnymi.
Krok 7: Podłączenie uziomu fundamentowego (bednarki) obowiązkowy element instalacji
W dzisiejszych czasach, zgodnie z obowiązującymi przepisami, do zbrojenia fundamentów należy obowiązkowo przymocować uziom fundamentowy, czyli tak zwaną bednarkę. Jest to płaskownik stalowy, który stanowi kluczowy element instalacji odgromowej i uziemiającej budynku. Bednarkę należy przymocować do zbrojenia stopy fundamentowej w kilku miejscach, najlepiej poprzez przyspawanie, aby zapewnić trwałe i skuteczne połączenie elektryczne. Pamiętaj, że prawidłowo wykonany uziom fundamentowy to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa dla użytkowników budynku w przypadku wyładowań atmosferycznych czy awarii instalacji elektrycznej.
Najczęstsze błędy przy zbrojeniu stopy fundamentowej jak ich unikać?

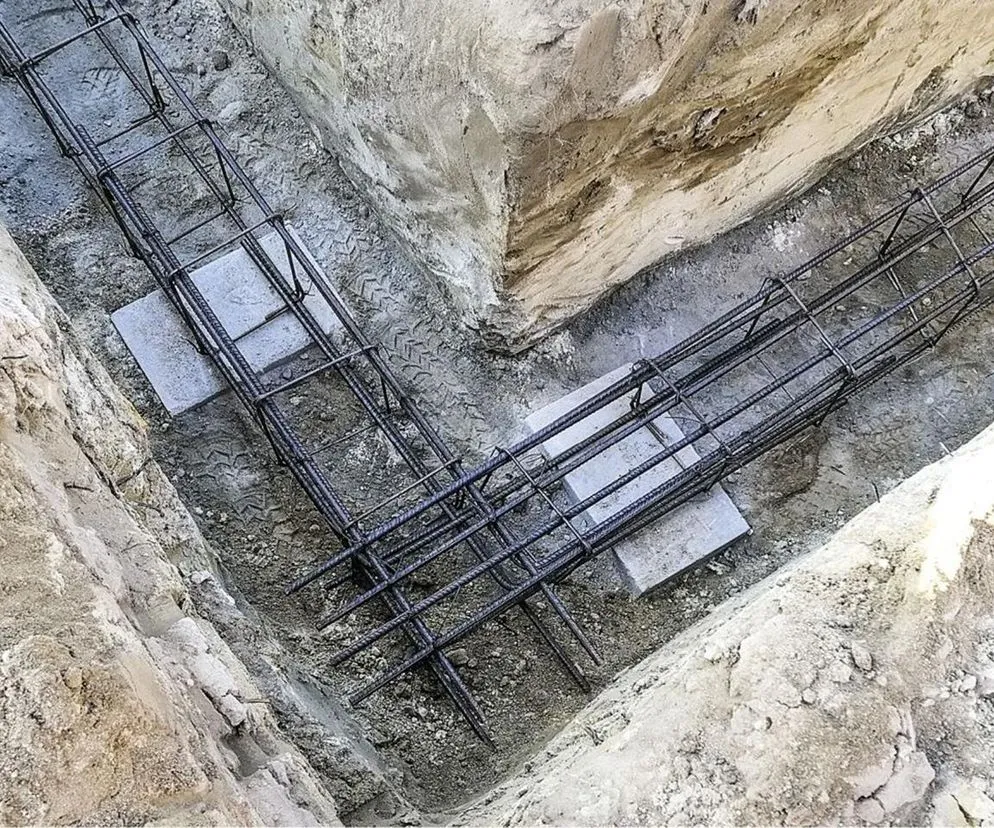

Błąd #1: Zbyt mała lub nierówna otulina betonowa prosta droga do korozji
To chyba najczęściej spotykany błąd i niestety jeden z najbardziej brzemiennych w skutkach. Zbyt mała lub nierówna otulina betonowa oznacza, że stal zbrojeniowa jest niewystarczająco chroniona przed czynnikami zewnętrznymi. Wilgoć, tlen, a także agresywne substancje chemiczne z gruntu, mają ułatwiony dostęp do prętów. Efekt? Przyspieszona korozja stali, która z czasem prowadzi do osłabienia przekroju prętów, a także do pękania betonu (rdza zwiększa objętość stali). To prosta droga do utraty nośności konstrukcji i skrócenia jej żywotności. Zawsze kontroluj grubość otuliny za pomocą podkładek dystansowych i miary.
Błąd #2: Niewłaściwa długość zakładów i zakotwienia prętów
Zakłady i zakotwienia prętów służą do zapewnienia ciągłości pracy zbrojenia, gdy jeden pręt kończy się, a zaczyna drugi. Jeśli długość zakładu jest zbyt mała, pręty nie są w stanie efektywnie przenosić naprężeń między sobą. Skutkuje to brakiem ciągłości pracy konstrukcji, co może objawiać się powstawaniem niekontrolowanych rys w betonie, a w skrajnych przypadkach utratą nośności elementu. Dla prętów o średnicy 12 mm, typowa długość zakładu to minimum 70 cm, ale zawsze należy sprawdzić tę wartość w projekcie. Nie ignoruj tego parametru, to fundament prawidłowego funkcjonowania zbrojenia.
Błąd #3: Użycie brudnej lub skorodowanej stali zbrojeniowej
Jak już wspomniałem, stal zbrojeniowa musi być czysta. Użycie prętów pokrytych grubą warstwą rdzy, olejem, błotem czy innymi zanieczyszczeniami jest niedopuszczalne. Dlaczego? Ponieważ te warstwy działają jak bariera, znacząco pogarszając przyczepność stali do betonu. Beton nie jest w stanie "chwycić" pręta z taką siłą, jakiej wymaga prawidłowa współpraca obu materiałów. W efekcie cała konstrukcja żelbetowa jest osłabiona, a jej zdolność do przenoszenia obciążeń znacznie zmniejszona. Zawsze dbaj o to, by stal była przechowywana w suchym miejscu i była czyszczona przed montażem.
Błąd #4: Niestabilny szkielet, który przesuwa się podczas betonowania
Wyobraź sobie, że poświęcasz godziny na precyzyjne przygotowanie i związanie zbrojenia, a potem, podczas wylewania betonu, cały szkielet się przesuwa. To niestety częsty problem. Niestabilne zamocowanie zbrojenia w szalunku lub wykopie sprawia, że pod naporem świeżego betonu, a także wibracji, pręty zmieniają swoje położenie. Konsekwencje są poważne: utrata prawidłowego rozstawu prętów, zmiana grubości otuliny, a nawet odsłonięcie stali. Aby temu zapobiec, należy solidnie ustabilizować zbrojenie, używając odpowiedniej liczby podkładek dystansowych oraz, w razie potrzeby, dodatkowych klinów czy podpór, które utrzymają kosz w idealnej pozycji aż do stwardnienia betonu.
Odbiór zbrojenia przez kierownika budowy co musisz wiedzieć?
Checklista kontrolna: Co dokładnie sprawdzi kierownik budowy?
Zanim beton zostanie wylany, zbrojenie musi przejść pozytywny odbiór przez kierownika budowy. To kluczowy moment, który potwierdza, że wszystko zostało wykonane zgodnie z projektem i sztuką budowlaną. Czego dokładnie spodziewać się podczas takiej inspekcji? Kierownik budowy sprawdzi między innymi:
- Klasę i gatunek stali: Czy użyto stali zgodnej z projektem.
- Średnice i liczbę prętów: Czy wszystkie pręty mają odpowiednią średnicę i czy ich liczba jest zgodna z rysunkami.
- Rozstaw prętów: Czy odstępy między prętami są prawidłowe i równomierne.
- Grubość otuliny betonowej: Czy minimalna otulina 50 mm jest zachowana ze wszystkich stron.
- Długości zakładów i zakotwień: Czy połączenia prętów są wykonane na odpowiednią długość.
- Usytuowanie starterów: Czy pręty wystające na słupy są w odpowiednim miejscu i mają właściwą długość.
- Prawidłowe podłączenie uziomu fundamentowego: Czy bednarka jest solidnie przymocowana do zbrojenia.
Przeczytaj również: Listwa betonowa pod zbrojenie: Klucz do trwałości i bezpieczeństwa
Kiedy zbrojenie jest gotowe do betonowania? Zielone światło od nadzoru
Dopiero po dokładnym sprawdzeniu wszystkich powyższych punktów i potwierdzeniu ich zgodności z projektem, kierownik budowy wyda "zielone światło" do betonowania. To jest ten moment, kiedy masz pewność, że fundamenty Twojego budynku zostały wykonane solidnie i bezpiecznie. Pamiętaj, że betonowanie zbrojenia bez formalnego odbioru przez kierownika budowy jest niedopuszczalne i może skutkować poważnymi konsekwencjami prawnymi oraz problemami z ubezpieczeniem budynku w przyszłości.
