Dystanse do zbrojenia klucz do trwałości i bezpieczeństwa konstrukcji żelbetowych
- Dystanse zapewniają wymaganą grubość otuliny betonowej, chroniąc stal zbrojeniową przed korozją, ogniem i czynnikami atmosferycznymi.
- Prawidłowa otulina, zgodna z normą Eurokod 2, jest fundamentem długowieczności i bezpieczeństwa każdej konstrukcji żelbetowej.
- Wyróżnia się dystanse plastikowe (uniwersalne, ekonomiczne), betonowe (wytrzymałe, ognioodporne) i stalowe (do ciężkich zbrojeń górnych).
- Dobór dystansów zależy od elementu konstrukcyjnego (fundamenty, stropy, ściany), rodzaju podłoża (grunt, styropian) i obciążeń.
- Kluczowe jest zachowanie odpowiedniego rozstawu (4-8 sztuk/m²) i wysokości dystansu zgodnej z projektem.
- Błędy w stosowaniu dystansów (np. prowizoryczne podkładki, zbyt rzadki rozstaw) prowadzą do poważnych uszkodzeń i skrócenia żywotności konstrukcji.
Czym są dystanse do zbrojenia i dlaczego nie można ich pominąć?
Dystanse do zbrojenia to specjalne podkładki, które mają za zadanie utrzymać pręty zbrojeniowe w odpowiedniej odległości od deskowania lub podłoża, zanim beton zostanie wylany. Ich fundamentalna funkcja polega na zapewnieniu wymaganej grubości otuliny betonowej. Bez dystansów, zbrojenie mogłoby opierać się bezpośrednio o deskowanie lub leżeć na gruncie, co uniemożliwiłoby odpowiednie otoczenie stali betonem. Dlaczego to takie ważne? Ponieważ otulina betonowa stanowi pierwszą i najskuteczniejszą linię obrony stali przed korozją, która jest największym wrogiem konstrukcji żelbetowych. Prawidłowe zastosowanie dystansów to gwarancja, że zbrojenie będzie pracować tak, jak zaprojektowano, a cała konstrukcja będzie trwała i bezpieczna przez dziesięciolecia.
Otulina zbrojenia: kluczowy pancerz dla Twojej konstrukcji
Otulina zbrojenia to nic innego jak warstwa betonu, która otacza stalowe pręty zbrojeniowe. To ten betonowy "pancerz" chroni stal przed szeregiem zagrożeń: przede wszystkim przed korozją wywołaną wilgocią i agresywnymi substancjami chemicznymi, ale także przed działaniem ognia, wysokimi temperaturami oraz innymi czynnikami atmosferycznymi. Grubość otuliny nie jest przypadkowa jest ona precyzyjnie określana w projekcie budowlanym na podstawie normy PN-EN 1992-1-1, czyli popularnego Eurokodu 2. Zależy ona od wielu czynników, takich jak klasa ekspozycji (czyli warunki środowiskowe, w jakich będzie pracować konstrukcja), wymagana odporność ogniowa, średnica prętów zbrojeniowych oraz klasa konstrukcji. Niewłaściwa otulina może drastycznie skrócić żywotność budynku.
- Elementy wewnętrzne (suche): min. 20-25 mm (np. stropy w budynkach mieszkalnych).
- Elementy zewnętrzne (narażone na deszcz): min. 30 mm (np. balkony, ściany zewnętrzne).
- Fundamenty w gruncie: min. 40-50 mm (na warstwie chudego betonu).
- Fundamenty bezpośrednio w gruncie: min. 75 mm.
Skutki błędów, czyli co się stanie, gdy zignorujesz dystanse?
Zignorowanie dystansów lub ich niewłaściwe zastosowanie to prosta droga do poważnych problemów konstrukcyjnych i finansowych. Jeśli zbrojenie nie będzie miało odpowiedniej otuliny, stal będzie narażona na bezpośredni kontakt z wilgocią i tlenem, co nieuchronnie doprowadzi do korozji. Rdzewiejące pręty zwiększają swoją objętość, co powoduje wewnętrzne naprężenia w betonie, prowadzące do jego pękania i odpryskiwania. W efekcie dochodzi do osłabienia konstrukcji, utraty jej nośności i drastycznego skrócenia żywotności budynku. Pęknięcia betonu nie tylko szpecą, ale przede wszystkim sygnalizują poważne problemy strukturalne, które mogą wymagać kosztownych napraw, a w skrajnych przypadkach nawet rozbiórki elementu. W mojej praktyce widziałem wiele takich przypadków i zawsze powtarzam: na dystansach nie warto oszczędzać.

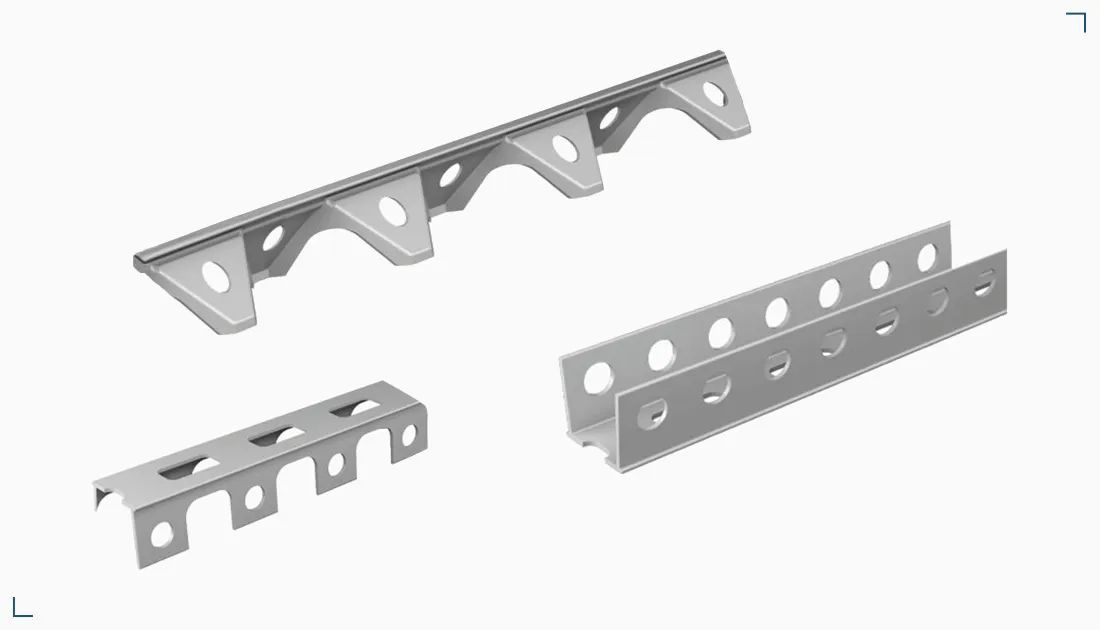

Plastik, beton czy stal: przewodnik po rodzajach dystansów zbrojeniowych
Dystanse plastikowe (PVC, PP): uniwersalny i ekonomiczny wybór
Dystanse plastikowe, wykonane z PVC lub polipropylenu (PP), są zdecydowanie najpopularniejszym wyborem na większości budów. Ich zalety są liczne: są lekkie, łatwe w montażu, a przede wszystkim ekonomiczne. Charakteryzują się dobrą odpornością na wilgoć i mróz, co sprawia, że nadają się do wielu zastosowań. Występują w ogromnej gamie kształtów, dostosowanych do różnych potrzeb: od "gwiazdek" idealnych do zbrojenia pionowego w ścianach i słupach, przez "baryłki" i krążki do zbrojenia poziomego w stropach i posadzkach, po listwy dystansowe. Warto zaznaczyć, że dystanse z polipropylenu (PP) uchodzą za nieco bardziej wytrzymałe mechanicznie, jednak należy pamiętać, że żadne dystanse plastikowe nie są ognioodporne. To ważna cecha, którą należy wziąć pod uwagę przy projektowaniu konstrukcji o podwyższonych wymaganiach przeciwpożarowych.
Dystanse betonowe: kiedy potrzebujesz maksymalnej wytrzymałości?
Gdy mówimy o maksymalnej wytrzymałości i jednorodności materiałowej, dystanse betonowe nie mają sobie równych. Ich główną zaletą jest bardzo wysoka wytrzymałość na ściskanie, co czyni je idealnym wyborem do konstrukcji masywnych i mocno obciążonych, takich jak fundamenty, mosty, tunele czy elementy prefabrykowane. Są również w pełni ognioodporne i mrozoodporne, co gwarantuje ich niezawodność w trudnych warunkach. Co więcej, betonowy skład dystansu zapewnia jednorodność materiałową z otaczającym go betonem konstrukcyjnym, eliminując ryzyko powstawania mostków termicznych czy różnic w nasiąkliwości, co jest szczególnie istotne w betonie architektonicznym, gdzie liczy się estetyka i jednolitość powierzchni. Wiele dystansów betonowych posiada fabrycznie zamontowany drut wiązałkowy, co znacznie ułatwia i przyspiesza ich montaż do zbrojenia.Dystanse stalowe: niezastąpione wsparcie dla ciężkiego zbrojenia górnego
Dystanse stalowe to specyficzny rodzaj podkładek, które wyróżniają się największą wytrzymałością spośród wszystkich dostępnych typów. Z tego powodu ich główne zastosowanie to podparcie bardzo ciężkiego zbrojenia górnego, szczególnie w grubych płytach stropowych lub fundamentowych, gdzie inne dystanse mogłyby nie wytrzymać obciążenia. Często spotyka się je w formie "kobyłek" lub siodeł, które efektywnie przenoszą ciężar zbrojenia. Kluczową kwestią przy stosowaniu dystansów stalowych jest konieczność ich całkowitego zanurzenia w betonie. Jeśli stal dystansu będzie wystawać poza otulinę, może to prowadzić do korozji, która następnie rozprzestrzeni się na zbrojenie konstrukcyjne. Dlatego ich precyzyjne ułożenie i zagęszczenie betonu wokół nich jest niezwykle ważne.
Porównanie materiałów: wady, zalety i kluczowe różnice
Aby ułatwić wybór, przygotowałem tabelę porównawczą, która w syntetyczny sposób przedstawia kluczowe różnice między poszczególnymi typami dystansów:
| Cecha | Dystanse plastikowe | Dystanse betonowe | Dystanse stalowe |
|---|---|---|---|
| Wytrzymałość | Średnia (dobra do większości zastosowań) | Bardzo wysoka (na ściskanie) | Najwyższa (na zginanie, do ciężkich zbrojeń) |
| Cena | Niska | Średnia do wysokiej | Wysoka |
| Odporność na ogień | Brak (topią się) | Bardzo dobra | Dobra (jeśli całkowicie otulone betonem) |
| Odporność na wilgoć/mróz | Bardzo dobra | Bardzo dobra | Dobra (jeśli całkowicie otulone betonem) |
| Typowe zastosowanie | Stropy, posadzki, ściany, słupy (zbrojenie lekkie i średnie) | Fundamenty, konstrukcje masywne, prefabrykaty, beton architektoniczny | Podparcie ciężkiego zbrojenia górnego w grubych płytach |
Jak dobrać idealne dystanse do konkretnego zadania: praktyczny poradnik
Fundamenty i płyty fundamentowe: jakie dystanse zapewnią stabilność na gruncie?
W przypadku fundamentów i płyt fundamentowych, zwłaszcza tych bezpośrednio na gruncie, dystanse betonowe są niemal zawsze najlepszym wyborem. Dlaczego? Ze względu na bardzo duże obciążenia, jakie muszą przenieść, a także na specyficzne warunki środowiskowe (wilgoć, agresywne substancje z gruntu). Ich wysoka wytrzymałość na ściskanie gwarantuje, że zbrojenie nie ulegnie ugięciu pod własnym ciężarem ani pod ciężarem betonu. Jeśli betonujemy bezpośrednio w gruncie, projekt zazwyczaj wymaga otuliny o grubości nawet 75 mm. W przypadku betonowania na warstwie chudego betonu, typowa grubość otuliny to 40-50 mm. Pamiętajmy, że w fundamentach nie ma miejsca na kompromisy to podstawa całej konstrukcji.
Stropy i posadzki: od baryłek po listwy dystansowe

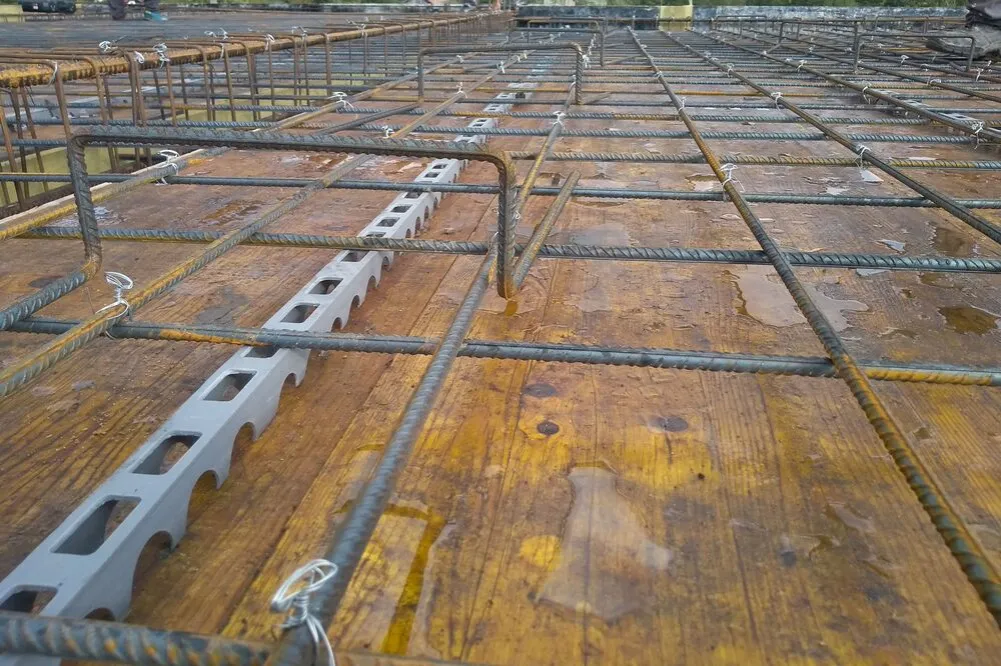

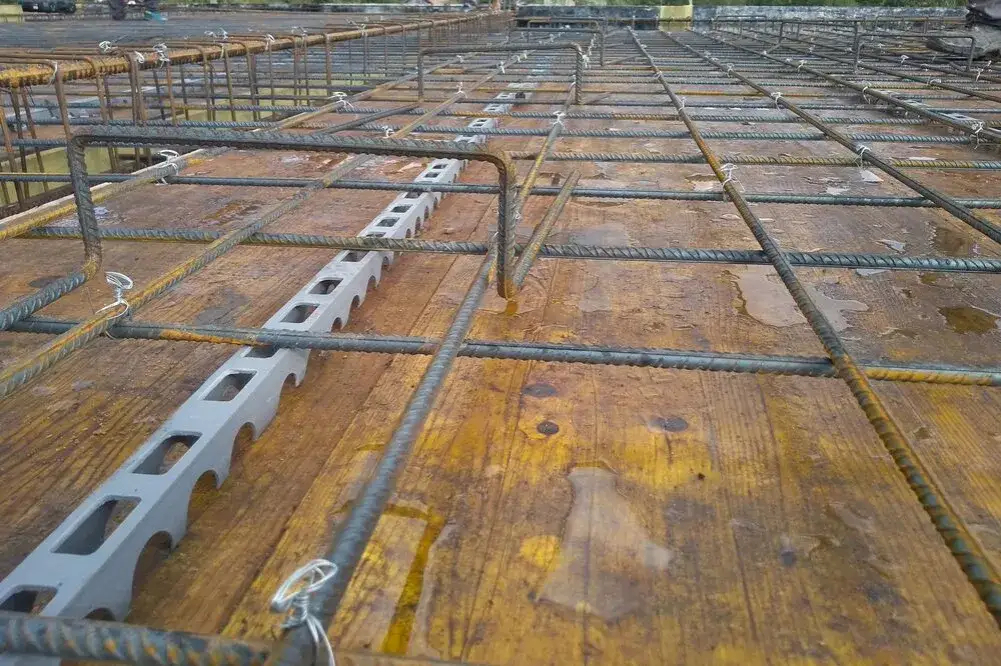

W stropach i posadzkach najczęściej stosuje się dystanse plastikowe. Do zbrojenia dolnego popularne są dystanse punktowe, takie jak "baryłki" lub krążki, które zapewniają otulinę o grubości zazwyczaj 20-30 mm. Coraz częściej wykorzystuje się również dystanse liniowe, czyli listwy, które oferują bardziej równomierne podparcie zbrojenia na większej powierzchni. Kiedy natomiast musimy podeprzeć górną siatkę zbrojenia, co jest kluczowe w wielu stropach i płytach, niezastąpione okazują się specjalne dystanse stalowe lub plastikowe typu "kobyłka" (zwane też "siodłowymi"). Ich konstrukcja pozwala na stabilne ułożenie górnej siatki na odpowiedniej wysokości, gwarantując jej prawidłowe położenie w betonie.
Ściany i słupy: dlaczego "gwiazdki" są najlepszym rozwiązaniem dla zbrojenia pionowego?

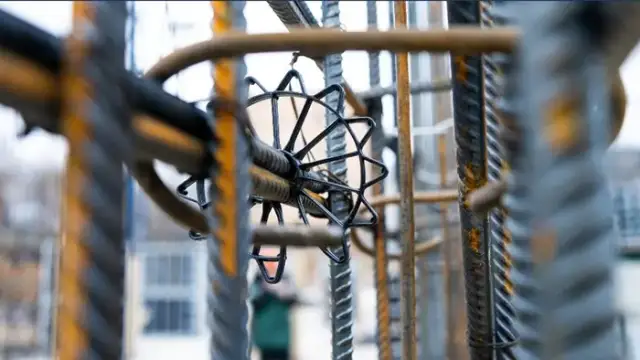

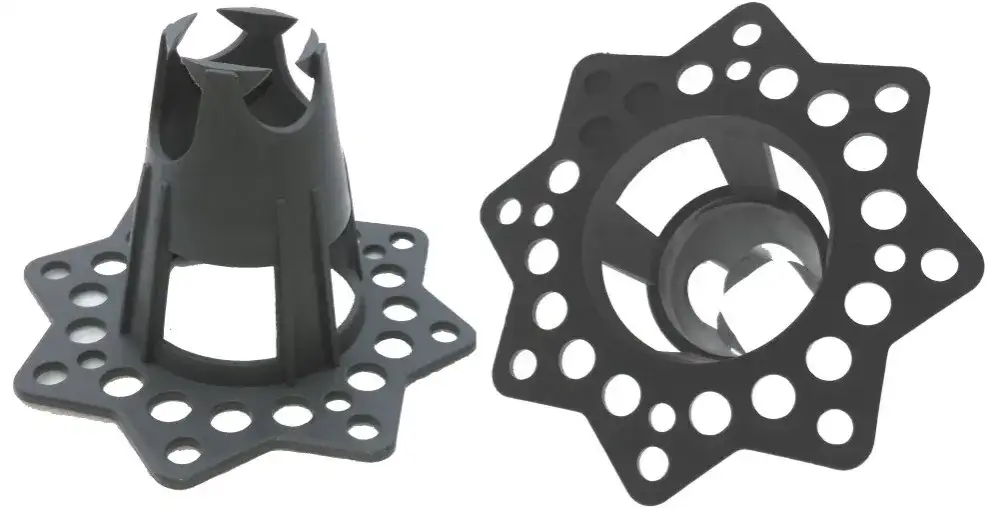

W przypadku zbrojenia pionowego w ścianach i słupach, prym wiodą plastikowe "gwiazdki". Ich unikalna konstrukcja pozwala na łatwe zatrzaśnięcie ich na pręcie zbrojeniowym. Dzięki temu dystans stabilnie utrzymuje zbrojenie w stałej odległości od wewnętrznej powierzchni deskowania. "Gwiazdki" są dostępne w różnych rozmiarach, co pozwala na precyzyjne dopasowanie do wymaganej grubości otuliny. Ich okrągły kształt minimalizuje ryzyko powstawania pustek powietrznych w betonie i zapewnia gładką powierzchnię po rozdeskowaniu. Są niezwykle praktyczne i efektywne w zapewnieniu odpowiedniego położenia zbrojenia pionowego.
Zadania specjalne: dystanse na miękkie podłoże (styropian, folia)
Układanie zbrojenia na miękkim podłożu, takim jak styropian izolacyjny czy folia budowlana, wymaga specjalnego podejścia. Standardowe dystanse punktowe, o małej powierzchni podstawy, po prostu wbiłyby się w miękką izolację pod ciężarem zbrojenia i betonu, niwecząc całą pracę. Dlatego w takich sytuacjach należy stosować dystanse ze specjalnie poszerzoną podstawą. Ich konstrukcja rozkłada ciężar na większej powierzchni, zapobiegając wbijaniu się w styropian i zapewniając stabilne utrzymanie zbrojenia na wymaganej wysokości. To kluczowe dla zachowania projektowanej otuliny i uniknięcia kosztownych błędów.
Podparcie górnej siatki zbrojenia: przegląd "kobyłek" i dystansów siodłowych
Podparcie górnej siatki zbrojenia to jedno z najbardziej krytycznych zadań w betonowaniu stropów i płyt. Jeśli górne zbrojenie opadnie, jego funkcja nośna zostanie znacząco ograniczona, co może prowadzić do pęknięć i osłabienia konstrukcji. Do tego celu służą wspomniane wcześniej "kobyłki" (mogą być stalowe lub plastikowe) oraz dystanse siodłowe. Ich konstrukcja pozwala na stabilne ułożenie prętów górnej siatki na odpowiedniej wysokości, zapewniając ich prawidłowe położenie w przekroju betonu. "Kobyłki" są szczególnie przydatne w przypadku ciężkich zbrojeń, gdzie wymagana jest duża sztywność podparcia. Pamiętajmy, że stabilność zbrojenia górnego to podstawa bezpieczeństwa i trwałości stropu.
Montaż krok po kroku: kluczowe zasady dla idealnej otuliny
Jak gęsto układać dystanse? Złote zasady rozstawu
Prawidłowy rozstaw dystansów to podstawa sukcesu. Zbyt rzadkie ułożenie spowoduje ugięcie się zbrojenia, a w konsekwencji niewłaściwą otulinę. Przyjmuje się, że średnio należy stosować od 4 do 8 sztuk dystansów na 1 m² zbrojenia, co odpowiada rozstawowi co 40-100 cm. Jednak to tylko ogólna zasada. W strefach brzegowych, narożnikach oraz w miejscach, gdzie zbrojenie jest szczególnie gęste lub ciężkie, rozstaw powinien być mniejszy, a zagęszczenie większe często nawet co 50 cm. Zawsze należy kierować się projektem konstrukcyjnym, który może precyzyjnie określać wymagany rozstaw. Moja rada: lepiej dać ich trochę więcej niż za mało. To niewielki koszt, a ogromna korzyść dla trwałości.
Dobór wysokości dystansu a wymagania projektowe (norma Eurokod 2)
Wysokość dystansu to parametr, który musi być bezwzględnie zgodny z projektem budowlanym. Projektant, bazując na normie PN-EN 1992-1-1 (Eurokod 2), określa nominalną grubość otuliny (Cnom), która uwzględnia zarówno minimalną wymaganą otulinę, jak i dopuszczalne odchyłki wykonawcze. Oznacza to, że jeśli projekt wymaga otuliny 30 mm, musimy zastosować dystanse o wysokości 30 mm. Nie ma tu miejsca na improwizację czy "na oko". Niewłaściwa wysokość dystansu to prosta droga do niezgodności z projektem, co może mieć poważne konsekwencje dla bezpieczeństwa i odbioru konstrukcji. Zawsze sprawdzajcie projekt i upewnijcie się, że macie dystanse o odpowiedniej wysokości!
Prawidłowe mocowanie, czyli jak uniknąć przesuwania się zbrojenia podczas betonowania
Nawet najlepsze dystanse i idealny rozstaw nie pomogą, jeśli zbrojenie przesunie się podczas betonowania. Beton, zwłaszcza podczas wibrowania, wywiera duże ciśnienie i może łatwo przestawić niezabezpieczone pręty. Dlatego kluczowe jest prawidłowe mocowanie dystansów do zbrojenia. Najczęściej stosuje się do tego drut wiązałkowy, którym dystanse są przywiązywane do prętów. W przypadku dystansów punktowych, zwłaszcza tych na podłożu, warto zadbać o ich stabilne ustawienie i ewentualne podwiązanie, jeśli jest to możliwe. Celem jest zapewnienie, że zarówno zbrojenie, jak i dystanse pozostaną na swoich miejscach aż do związania betonu, gwarantując projektowaną otulinę.
Najczęstsze błędy wykonawcze, które mogą Cię drogo kosztować
Prowizoryczne podkładki (cegły, kamienie) prosta droga do katastrofy
Jednym z najpoważniejszych i niestety wciąż spotykanych błędów jest stosowanie prowizorycznych podkładek, takich jak kawałki cegieł, kamieni, drewna czy nawet kawałki betonu niewiadomego pochodzenia. To prosta droga do katastrofy! Takie materiały są często nasiąkliwe, co oznacza, że wchłaniają wodę, która następnie przenika do zbrojenia, inicjując korozję. Ponadto, ich skład i właściwości fizyczne różnią się od betonu konstrukcyjnego, co prowadzi do braku jednorodności materiałowej. Mogą tworzyć mostki termiczne, a przede wszystkim nie zapewniają stabilnego i trwałego podparcia. To fałszywa oszczędność, która w przyszłości może kosztować wielokrotnie więcej niż zakup profesjonalnych dystansów.
Zbyt rzadki rozstaw: cichy zabójca nośności konstrukcji
Zbyt rzadkie rozmieszczenie dystansów to kolejny błąd, który na pierwszy rzut oka wydaje się niegroźny, ale ma poważne konsekwencje. Kiedy dystanse są rozstawione zbyt daleko od siebie, siatka zbrojeniowa, zwłaszcza ta dolna, ugina się pod własnym ciężarem oraz pod ciężarem świeżego betonu. W efekcie, zamiast projektowanej grubości otuliny, otrzymujemy znacznie cieńszą warstwę betonu pod zbrojeniem, a w niektórych miejscach zbrojenie może nawet dotykać deskowania. To prowadzi do obniżenia nośności konstrukcji, zwiększa ryzyko pęknięć i znacząco skraca jej żywotność. Pamiętajmy, że zbrojenie musi być utrzymane w precyzyjnej pozycji, aby mogło efektywnie przenosić obciążenia.
Przeczytaj również: Pistolet do zbrojenia: Jak wybrać i przyspieszyć pracę na budowie?
Niewłaściwy typ dystansu do podłoża: dlaczego zbrojenie "tonie" w styropianie?
Wybór niewłaściwego typu dystansu do podłoża to błąd, który często popełniają mniej doświadczeni wykonawcy. Przykładem jest stosowanie standardowych dystansów punktowych, o małej powierzchni styku, bezpośrednio na miękkim podłożu, takim jak styropian izolacyjny. Pod ciężarem zbrojenia, a później świeżego betonu, takie dystanse po prostu wbijają się w izolację. Skutek? Zbrojenie "tonie" w styropianie, a wymagana otulina betonowa nie zostaje zachowana. To prowadzi do tych samych problemów, co zbyt rzadki rozstaw czy prowizoryczne podkładki osłabienia konstrukcji i narażenia stali na korozję. Zawsze należy dobierać dystanse z szeroką podstawą, przeznaczone do pracy na miękkich podłożach.
Inwestycja w dystanse to inwestycja w spokój i bezpieczeństwo
Jak widać, dystanse do zbrojenia, choć niewielkie i często niedoceniane, odgrywają absolutnie fundamentalną rolę w każdej konstrukcji żelbetowej. Zapewnienie prawidłowej otuliny betonowej to nie tylko kwestia zgodności z normami, ale przede wszystkim gwarancja długowieczności, bezpieczeństwa i niezawodności Państwa budynku. Inwestycja w odpowiednie dystanse, ich prawidłowy dobór i staranny montaż to niewielki koszt w porównaniu do potencjalnych problemów i wydatków związanych z korozją zbrojenia, pęknięciami czy osłabieniem konstrukcji. Jako Witold Kowalski zawsze powtarzam: dbałość o detale na etapie wykonawstwa to najlepsza polisa ubezpieczeniowa dla Państwa inwestycji i spokoju na lata. Niech Państwa beton będzie mocny, a zbrojenie bezpieczne!
