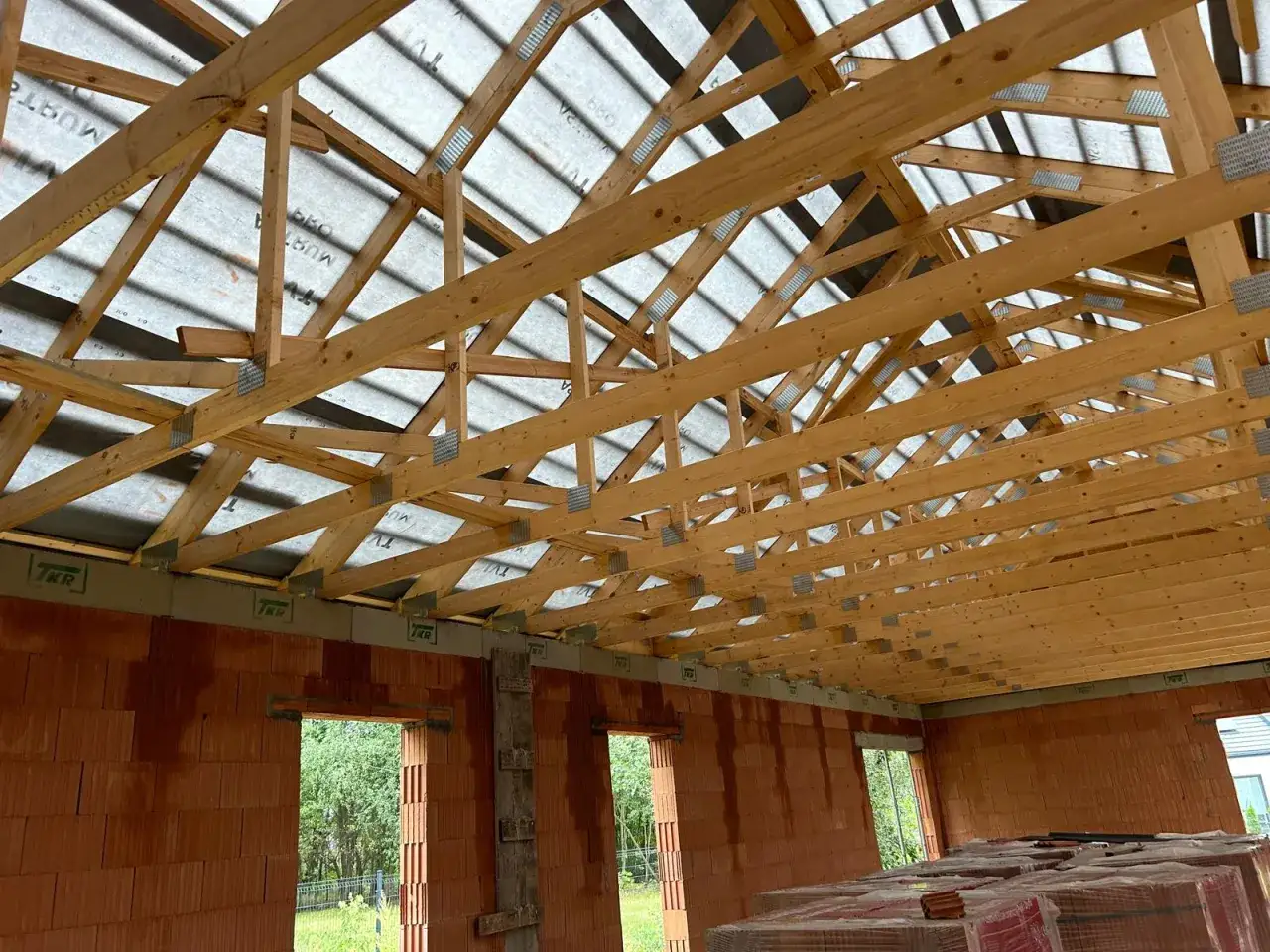

Obliczanie konstrukcji dachu dlaczego wymaga wiedzy eksperta i precyzji?
- Projekt konstrukcji dachu musi być wykonany wyłącznie przez uprawnionego konstruktora, zgodnie z polskim prawem budowlanym.
- Kluczowe w obliczeniach są obciążenia stałe (ciężar własny dachu i pokrycia) oraz zmienne (śnieg i wiatr), zależne od stref klimatycznych Polski.
- Proces obejmuje zebranie danych, wybór więźby, analizę statyczną, wymiarowanie przekrojów i projektowanie połączeń, wszystko w oparciu o Eurokody.
- Specjalistyczne oprogramowanie (CAD/MES) jest niezbędne do precyzyjnego modelowania i symulacji obciążeń.
- Kalkulatory online oferują jedynie wstępne szacunki i nie zastąpią profesjonalnego projektu.
- Koszt projektu to inwestycja w bezpieczeństwo, wahająca się zazwyczaj od 1000 do 3000 zł, zależna od złożoności dachu.
Konsekwencje błędów projektowych od przecieków po katastrofę budowlaną
Jako konstruktor z wieloletnim doświadczeniem, zawsze podkreślam, że błędy w obliczeniach konstrukcji dachu mogą prowadzić do naprawdę poważnych konsekwencji. Nie mówimy tu tylko o estetyce czy drobnych niedogodnościach. Skutki mogą być katastrofalne od uciążliwych przecieków, przez pękanie elementów konstrukcyjnych, aż po całkowite zawalenie się dachu, a w skrajnych przypadkach nawet całego budynku. Najczęstsze błędy, z którymi się spotykam, to zbyt małe przekroje elementów drewnianych, co oznacza, że krokwie czy belki nie są w stanie udźwignąć przewidywanych obciążeń. Innym problemem są nieprawidłowo zaprojektowane połączenia ciesielskie, które są kluczowe dla stabilności całej konstrukcji. Często zdarza się również, że projektanci (lub osoby próbujące obliczać dach samodzielnie) nieuwzględniają właściwych obciążeń na przykład ignorują lokalną strefę śniegową lub wiatrową, co w zmiennym klimacie Polski jest niedopuszczalne. Takie zaniedbania zawsze odbijają się na bezpieczeństwie i trwałości konstrukcji.
Kto zgodnie z polskim prawem budowlanym może wykonać obliczenia?
Zgodnie z polskim prawem budowlanym, obliczenia konstrukcji dachu to zadanie, które może wykonać wyłącznie projektant posiadający odpowiednie uprawnienia budowlane w specjalności konstrukcyjno-budowlanej. Nie jest to kwestia opcjonalna, lecz prawny wymóg. Taka osoba musi mieć nie tylko wiedzę teoretyczną, ale i praktyczne doświadczenie, potwierdzone egzaminami państwowymi. Tylko uprawniony konstruktor jest w stanie wziąć pełną odpowiedzialność za bezpieczeństwo i poprawność techniczną projektu, co jest absolutnie kluczowe dla każdego budynku.
Czy kalkulatory online wystarczą? Różnica między szacunkiem a profesjonalnym projektem
Wielu inwestorów, chcąc oszczędzić czas lub pieniądze, sięga po dostępne w internecie kalkulatory online do obliczania dachu. Muszę jasno powiedzieć: kalkulatory online służą jedynie do bardzo wstępnych szacunków. Mogą dać ogólne pojęcie o orientacyjnych przekrojach dla najprostszych konstrukcji, ale w żadnym wypadku nie zastąpią szczegółowych, profesjonalnych obliczeń inżynierskich. Pełny projekt konstrukcyjny uwzględnia dziesiątki zmiennych, interakcje między elementami, specyfikę materiałów i lokalne warunki, czego żaden prosty kalkulator nie jest w stanie zrobić. To tak, jakby próbować leczyć poważną chorobę na podstawie objawów wyszukanych w internecie bez wizyty u specjalisty i odpowiedniej diagnozy skutki mogą być tragiczne.
Kluczowe siły działające na dach co musi uwzględnić konstruktor?
Zrozumienie sił działających na dach to podstawa każdego poprawnego projektu. Jako konstruktor, muszę wziąć pod uwagę zarówno obciążenia stałe, które są z nami przez cały czas, jak i obciążenia zmienne, które pojawiają się i znikają, ale potrafią być niezwykle intensywne. To właśnie te siły decydują o tym, jak mocna i stabilna musi być cała konstrukcja.
Obciążenia stałe: ciężar samego dachu, czyli co waży najwięcej?
Obciążenia stałe to nic innego jak ciężar własny wszystkich elementów, które tworzą dach i są na nim na stałe zamocowane. To one stanowią bazę do wszelkich dalszych obliczeń. Wśród nich wyróżniamy:
- Ciężar własny konstrukcji: krokwie, belki, łaty, kontrłaty czyli cała drewniana lub stalowa konstrukcja nośna.
- Ciężar pokrycia dachowego: To jeden z największych składników. Na przykład, dachówka ceramiczna waży około 50-80 kg/m², podczas gdy lekka blachodachówka to zaledwie 5-7 kg/m². Różnica jest kolosalna i ma ogromny wpływ na wymiarowanie.
- Ciężar ocieplenia: Wełna mineralna, choć lekka, również wnosi swój wkład, ważąc około 20-40 kg/m³.
- Ciężar płyt gipsowo-kartonowych: Jeśli poddasze jest wykończone płytami G-K, ich ciężar (około 10-13 kg/m²) również musi być uwzględniony.
Każdy z tych elementów, choć może wydawać się lekki, sumuje się do znacznej wartości, którą konstrukcja musi bezpiecznie udźwignąć przez cały okres użytkowania budynku.
Obciążenia zmienne: śnieg i wiatr jak strefy klimatyczne w Polsce wpływają na projekt?
Obciążenia zmienne to prawdziwe wyzwanie dla konstruktora. Ich intensywność i kierunek są nieprzewidywalne, a ich wpływ na konstrukcję dachu jest ogromny. Mówimy tu przede wszystkim o obciążeniu śniegiem i obciążeniu wiatrem. Co ważne, wartości tych obciążeń są ściśle zależne od lokalizacji budynku w Polsce. Nasz kraj jest podzielony na specjalne strefy klimatyczne, które określają, jak silny wiatr i jak dużo śniegu należy przewidzieć w danym regionie. Ignorowanie tych stref to jeden z najpoważniejszych błędów projektowych, który niestety zdarza się zbyt często.

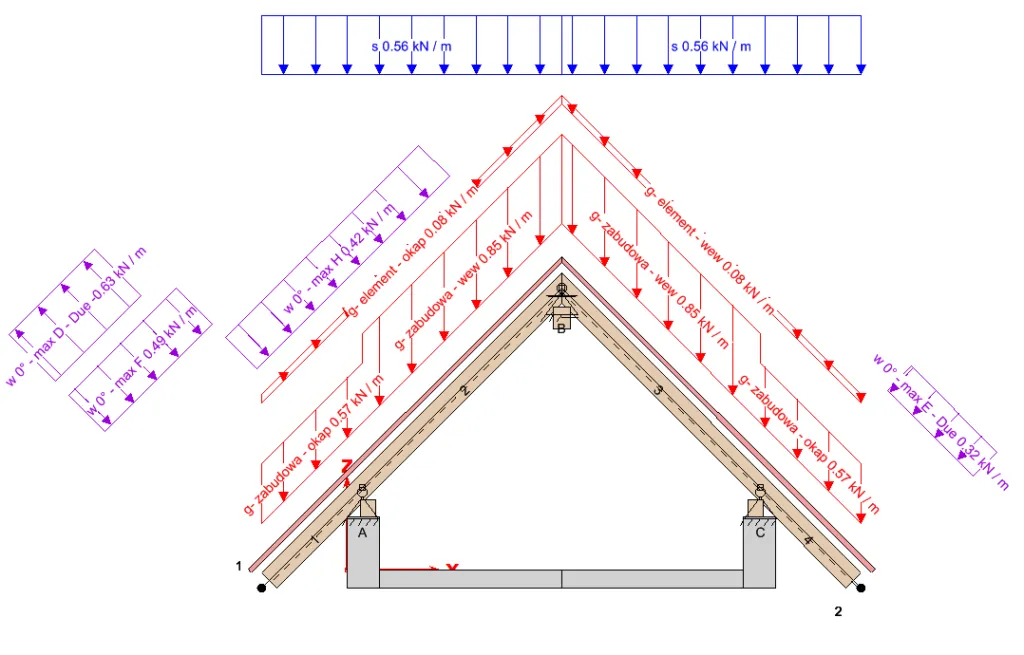

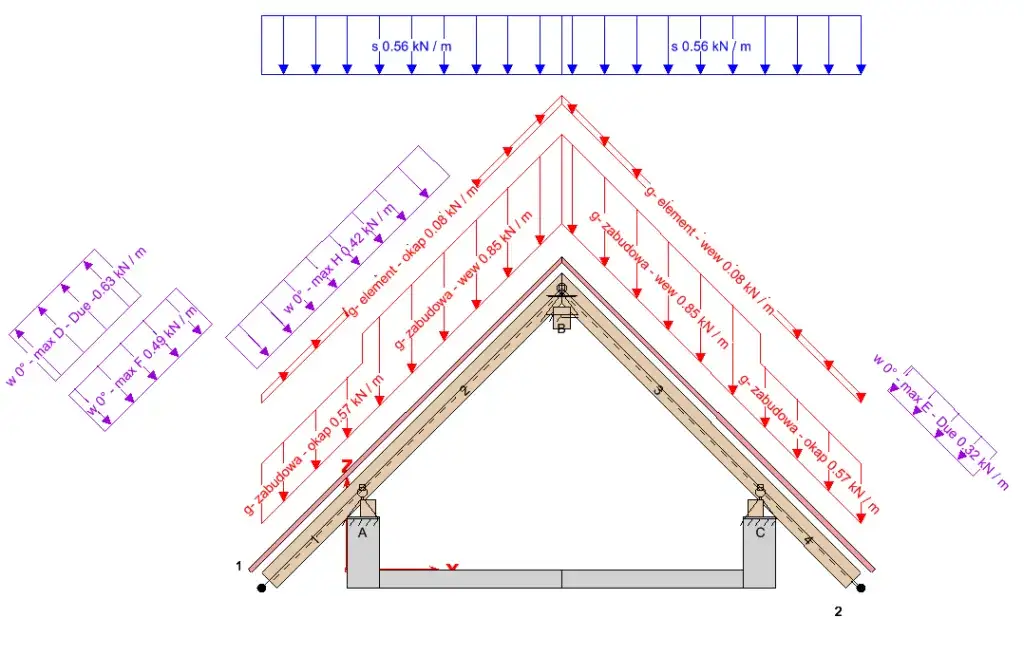

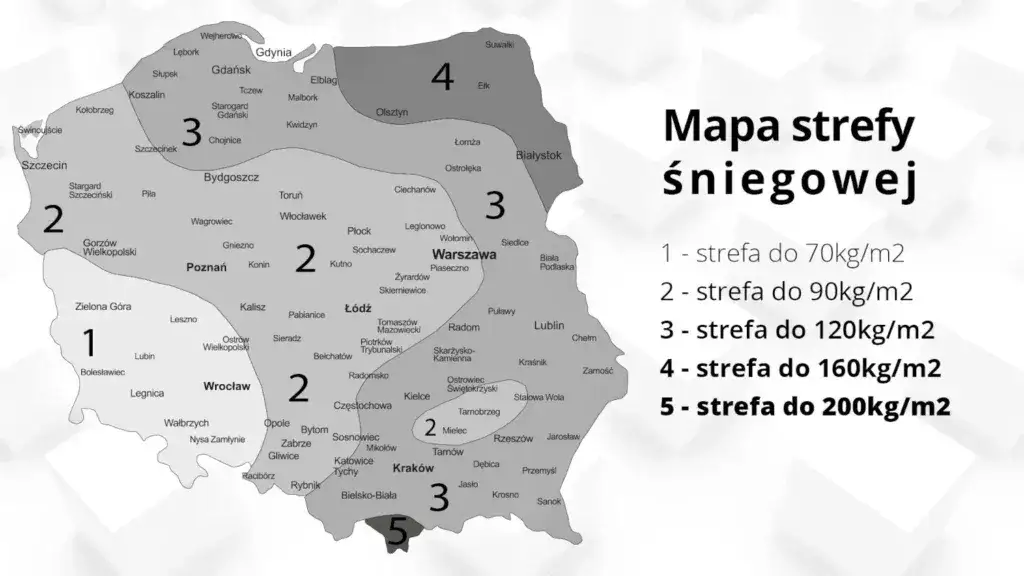

Mapa stref obciążenia śniegiem w Polsce sprawdź, w której jesteś!
Polska jest podzielona na 5 stref obciążenia śniegiem gruntu, co jest kluczowe dla bezpieczeństwa konstrukcji dachu. Wartość charakterystyczna obciążenia śniegiem gruntu (sk) jest parametrem, który muszę bezwzględnie uwzględnić w obliczeniach. Zaczyna się od 0,7 kN/m² w strefie 1, obejmującej zachodnią Polskę, a kończy na znacznie wyższych wartościach w górach. Całość reguluje norma PN-EN 1991-1-3 Eurokod 1.
- Strefa 1: 0,7 kN/m² (zachodnia Polska)
- Strefa 2: 0,9 kN/m²
- Strefa 3: 1,1 kN/m²
- Strefa 4: 1,6 kN/m²
- Strefa 5: Wartości ustalane indywidualnie (obszary górskie)
Jak widać, różnice są znaczące i nie można ich bagatelizować. Dach w górach musi być znacznie mocniejszy niż ten na nizinach.
Mapa stref obciążenia wiatrem w Polsce dlaczego jest równie ważna?
Podobnie jak w przypadku śniegu, Polska jest podzielona na 3 strefy obciążenia wiatrem. Siła wiatru to nie tylko nacisk, ale i ssanie, które potrafi unieść dach. Obciążenie wiatrem zależy również od wysokości budynku oraz jego lokalizacji w terenie inaczej zachowa się dom na otwartej przestrzeni, a inaczej w gęstej zabudowie miejskiej. Tutaj również bazujemy na normie PN-EN 1991-1-4 Eurokod 1. Pamiętajmy, że wiatr, choć niewidzialny, potrafi być niezwykle niszczycielski, dlatego jego precyzyjne uwzględnienie w projekcie jest absolutnie niezbędne.
Proces obliczeniowy krok po kroku jak myśli inżynier?
Gdy już zrozumiemy, jakie siły działają na dach, możemy przejść do samego procesu obliczeniowego. To złożony, wieloetapowy proces, który wymaga precyzji i systematyczności. Chcę Wam pokazać, jak ja, jako inżynier, podchodzę do tego zadania, aby zapewnić bezpieczeństwo i trwałość konstrukcji.
Krok 1: Zebranie danych wyjściowych od projektu architektonicznego po lokalne warunki
Pierwszym i absolutnie fundamentalnym krokiem jest zebranie wszystkich niezbędnych danych. Bez tego nie ma mowy o rzetelnych obliczeniach. Potrzebuję przede wszystkim projektu architektonicznego, który określa geometrię dachu, jego funkcję i estetykę. Równie ważne są informacje o lokalizacji budynku to z niej wynikają wspomniane wcześniej strefy śniegowe i wiatrowe. Muszę też wiedzieć, jakie materiały są planowane do budowy dachu: rodzaj pokrycia, ocieplenia, wykończenia. Każdy detal ma znaczenie i wpływa na dalsze etapy pracy.
Krok 2: Wybór rodzaju więźby dachowej (krokwiowo-jętkowa, płatwiowo-kleszczowa, wiązary)
Na podstawie zebranych danych i wymagań architektonicznych, wybieram odpowiedni rodzaj więźby dachowej. W Polsce najpopularniejsze są trzy typy:
- Więźba krokwiowo-jętkowa: Stosowana przy mniejszych rozpiętościach, charakteryzuje się prostotą.
- Więźba płatwiowo-kleszczowa: Idealna dla większych rozpiętości, gdzie konieczne jest dodatkowe podparcie dla krokwi.
- Wiązary prefabrykowane: Coraz popularniejsze, zwłaszcza w budownictwie jednorodzinnym, ze względu na szybkość montażu i optymalizację materiałową.
Każdy z tych typów ma swoją specyfikę i wymaga odmiennego podejścia do obliczeń, uwzględniającego unikalny układ sił i połączeń.
Krok 3: Analiza statyczna modelowanie i określanie sił wewnętrznych w elementach
To serce procesu obliczeniowego. Na tym etapie tworzę model 3D konstrukcji dachu w specjalistycznym oprogramowaniu. Następnie aplikuję wszystkie zebrane obciążenia stałe i zmienne i przeprowadzam analizę statyczną. Celem jest określenie sił wewnętrznych (ścinających, rozciągających, ściskających, momentów zginających), które działają na każdy pojedynczy element konstrukcyjny: krokwie, jętki, płatwie, słupy. To pozwala mi dokładnie zrozumieć, jak konstrukcja reaguje na obciążenia i gdzie występują największe naprężenia.
Krok 4: Wymiarowanie przekrojów dobór odpowiedniej grubości belek, krokwi i słupów
Mając wyniki analizy statycznej, mogę przystąpić do wymiarowania. Na tym etapie dobieram odpowiednie wymiary i przekroje dla każdego elementu konstrukcyjnego dachu. Oznacza to, że decyduję o grubości i szerokości belek, krokwi czy słupów, tak aby były one w stanie bezpiecznie przenieść wszystkie siły wewnętrzne, które na nie działają. Muszę zapewnić, że żaden element nie będzie przeciążony, a cała konstrukcja będzie stabilna i wytrzymała, spełniając jednocześnie wymagania normowe dotyczące ugięć.
Krok 5: Projektowanie połączeń dlaczego detale (śruby, gwoździe, złącza) są krytyczne?
Ten etap jest często niedoceniany, a jest absolutnie kluczowy! Prawidłowe zaprojektowanie połączeń ciesielskich czy to za pomocą śrub, gwoździ, czy specjalistycznych złączy metalowych jest równie ważne, jak dobór odpowiednich przekrojów. Nawet najmocniejsze krokwie nie spełnią swojej funkcji, jeśli ich połączenia będą słabe lub źle wykonane. Niestety, błędy w tym obszarze są niezwykle częstą przyczyną problemów konstrukcyjnych, prowadzących do ugięć, pęknięć, a nawet uszkodzeń dachu. To właśnie w detalach tkwi siła, lub słabość, całej konstrukcji.
Jak geometria dachu wpływa na jego wytrzymałość?
Geometria dachu to nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności i wytrzymałości. Kształt, kąt nachylenia i rozpiętość mają bezpośredni wpływ na to, jak konstrukcja będzie radzić sobie z obciążeniami. To kolejny obszar, w którym doświadczenie konstruktora jest nieocenione.
Kąt nachylenia a obciążenie śniegiem kiedy stromy dach jest bezpieczniejszy?
Kąt nachylenia dachu ma ogromne znaczenie, zwłaszcza w kontekście obciążenia śniegiem. Na dachu o dużym spadku śnieg ma tendencję do zsuwania się, co naturalnie zmniejsza obciążenie konstrukcji. Dlatego w regionach o intensywnych opadach śniegu, stromy dach może być znacznie bezpieczniejszy i wymagać mniejszych przekrojów elementów niż dach płaski czy o niewielkim spadku, na którym śnieg zalega. Z drugiej strony, stromy dach jest bardziej narażony na obciążenia wiatrem, więc zawsze trzeba znaleźć optymalny kompromis.
Rozpiętość dachu a dobór konstrukcji kiedy prosta więźba już nie wystarcza?
Rozpiętość dachu, czyli odległość między punktami podparcia (najczęściej ścianami zewnętrznymi), jest jednym z głównych czynników determinujących wybór rodzaju więźby dachowej i przekrojów elementów. Dla małych rozpiętości, prosta więźba krokwiowo-jętkowa może być wystarczająca. Jednak gdy rozpiętość dachu rośnie, konieczne stają się bardziej złożone rozwiązania konstrukcyjne, takie jak więźba płatwiowo-kleszczowa, gdzie płatwie i słupy dodatkowo podpierają krokwie, lub zastosowanie wiązarów kratownicowych, które efektywnie przenoszą obciążenia na większe odległości. Im większa rozpiętość, tym większe siły i tym bardziej skomplikowane obliczenia.
Dachy wielospadowe i lukarny dodatkowe wyzwania obliczeniowe
Dachy o złożonej geometrii, takie jak dachy wielospadowe, z lukarnami, wykuszami czy innymi elementami architektonicznymi, wprowadzają dodatkowe wyzwania i komplikacje w procesie obliczeniowym. Każda zmiana kierunku, każde załamanie połaci, każdy otwór wymaga szczegółowej analizy i często indywidualnych rozwiązań konstrukcyjnych. To właśnie w takich przypadkach doświadczenie i zaawansowane narzędzia konstruktora są absolutnie niezbędne.
Narzędzia w rękach profesjonalisty jak technologia wspiera obliczenia?
W dzisiejszych czasach, praca konstruktora jest nieodłącznie związana z nowoczesnymi technologiami. Specjalistyczne oprogramowanie i rygorystyczne normy to fundament, który pozwala mi na precyzyjne i bezpieczne projektowanie nawet najbardziej skomplikowanych konstrukcji.
Przegląd specjalistycznego oprogramowania (CAD/MES) co potrafią te programy?
Dawno minęły czasy, kiedy wszystkie obliczenia wykonywało się ręcznie. Dziś korzystam z zaawansowanych programów komputerowych typu CAD/CAE, które są moimi niezastąpionymi narzędziami. Pozwalają one na:
- Modelowanie 3D: Precyzyjne odwzorowanie geometrii dachu i wszystkich jego elementów w trójwymiarze.
- Przeprowadzanie symulacji obciążeń: Za pomocą metody elementów skończonych (MES) mogę symulować, jak konstrukcja zachowa się pod wpływem różnych obciążeń, identyfikując miejsca o największych naprężeniach.
- Optymalizację materiałową: Programy pomagają dobrać optymalne przekroje, minimalizując zużycie materiału przy zachowaniu pełnego bezpieczeństwa.
Wśród programów, z których korzystam, warto wymienić takie jak Dietrich's (specjalistyczne oprogramowanie ciesielskie), ArCADia (pakiet do projektowania architektoniczno-budowlanego), Robot Structural Analysis czy Dlubal RFEM (zaawansowane programy do analizy statyczno-wytrzymałościowej).
Rola Eurokodów europejskie normy jako podstawa każdego polskiego projektu
Wszystkie obliczenia konstrukcyjne w Polsce, w tym te dotyczące dachów, muszą być zgodne z Eurokodami. To zbiór europejskich norm (w naszym przypadku kluczowe są PN-EN 1991-1-3 dla obciążeń śniegiem i PN-EN 1991-1-4 dla obciążeń wiatrem), które stanowią podstawę prawną i techniczną dla każdego projektu. Eurokody zapewniają nie tylko bezpieczeństwo konstrukcji, ale także jej zgodność z europejskimi standardami, co jest niezwykle ważne w kontekście jakości i trwałości budynków. Dzięki nim mam pewność, że moje obliczenia są rzetelne i spełniają najwyższe wymogi.
Ile kosztuje profesjonalny projekt konstrukcji dachu i dlaczego to inwestycja, a nie koszt?
Pytanie o koszt projektu konstrukcji dachu pojawia się bardzo często. Z mojego doświadczenia wynika, że wielu inwestorów traktuje to jako zbędny wydatek, a jest to ogromny błąd. Chcę Wam pokazać, dlaczego profesjonalny projekt to nie koszt, lecz inwestycja w bezpieczeństwo i spokój na lata.
Co wpływa na cenę projektu od metrażu po stopień skomplikowania
Cena profesjonalnego projektu konstrukcji dachu może się znacznie różnić. Wpływa na nią kilka kluczowych czynników. Przede wszystkim stopień skomplikowania dachu prosty dach dwuspadowy będzie tańszy w obliczeniach niż skomplikowany dach wielospadowy z lukarnami i wieżyczkami. Równie ważny jest region Polski, w którym działa konstruktor, oraz jego doświadczenie i renoma. Orientacyjnie mogę powiedzieć, że koszt projektu konstrukcji dachu waha się zazwyczaj od 1000 do 3000 zł, choć w przypadku bardzo dużych i złożonych konstrukcji może być wyższy. Pamiętajmy, że te pieniądze to inwestycja w pewność, że dach będzie stał solidnie przez dziesięciolecia.
Przeczytaj również: Fundament pod ogrodzenie: Zbroić czy nie? Poradnik eksperta
Czym ryzykujesz, oszczędzając na projekcie konstrukcyjnym?
Oszczędzanie na projekcie konstrukcyjnym to jedna z najbardziej ryzykownych decyzji, jakie można podjąć podczas budowy domu. Konsekwencje błędów projektowych, o których mówiłem na początku, są zbyt poważne, by je ignorować. Narażasz nie tylko swój majątek, ale przede wszystkim bezpieczeństwo swoje i swoich bliskich. Uszkodzenia konstrukcji, konieczność kosztownych napraw, a w najgorszym wypadku katastrofa budowlana to wszystko to realne zagrożenia, które wynikają z braku profesjonalnego projektu. Jak to często powtarzam:
Samodzielne obliczenia mogą być traktowane jedynie jako szacunkowe. Pełne obliczenia wymagają specjalistycznej wiedzy i uprawnień; błędy grożą katastrofą budowlaną.
Dlatego zawsze zachęcam do powierzenia tego zadania doświadczonemu i uprawnionemu konstruktorowi. To niewielki wydatek w porównaniu do kosztów budowy całego domu, a daje gwarancję spokoju i bezpieczeństwa na lata.
