Wybór prętów zbrojeniowych do fundamentów: kluczowe klasy stali i średnice dla Twojego domu.
- Najczęściej stosowana klasa stali to B500SP (dawniej A-IIIN), charakteryzująca się wysoką wytrzymałością i spajalnością.
- Dla zbrojenia głównego (podłużnego) w typowych ławach fundamentowych rekomenduje się 4 pręty żebrowane o średnicy Ø12 mm.
- Strzemiona (zbrojenie poprzeczne) wykonuje się zazwyczaj z prętów o średnicy Ø6 mm, z rozstawem od 30 do 50 cm.
- Kluczowe zasady wykonawcze to zapewnienie otuliny betonowej o grubości 50 mm oraz prawidłowe łączenie prętów "na zakład" (dla Ø12 mm to około 60-70 cm).
- Pamiętaj, że projekt budowlany jest dokumentem wiążącym i to on zawiera ostateczne wytyczne dotyczące zbrojenia.
- Unikaj typowych błędów, takich jak stosowanie niewłaściwej stali, brak otuliny czy zbyt krótkie zakłady, aby zapewnić trwałość konstrukcji.
Zbrojenie fundamentu: dlaczego to kluczowy etap budowy Twojego domu?
Rola zbrojenia, czyli dlaczego sam beton to za mało?
Zapewne wiesz, że beton to materiał niezwykle wytrzymały na ściskanie. Jest twardy, solidny i doskonale radzi sobie z obciążeniami, które próbują go zgniatać. Problem pojawia się, gdy beton zaczyna być rozciągany lub zginany w takich sytuacjach jego wytrzymałość drastycznie spada. I tu właśnie wkracza zbrojenie, czyli stalowe pręty. Ich zadaniem jest przejęcie tych sił rozciągających i zginających, na które beton jest słaby. Fundamenty, jako podstawa całej konstrukcji, są narażone na różnorodne obciążenia: od nacisku gruntu, przez ciężar samego budynku, aż po zmienne warunki atmosferyczne. Bez odpowiedniego zbrojenia, nawet najsolidniejsza ława fundamentowa mogłaby pękać i deformować się pod wpływem tych sił, co w konsekwencji zagroziłoby stabilności całego domu.
Konsekwencje błędów na tym etapie: czego chcesz uniknąć?
Jako inżynier widziałem wiele, ale zawsze powtarzam: błędy na etapie fundamentów to najdroższe błędy w budownictwie. Niewłaściwie wykonane zbrojenie może prowadzić do szeregu poważnych problemów, które ujawnią się dopiero po czasie. Mogą to być pęknięcia ścian, nierównomierne osiadanie budynku, a w skrajnych przypadkach nawet zagrożenie dla stabilności całej konstrukcji. Wyobraź sobie koszty i frustrację związane z koniecznością naprawiania fundamentów już po postawieniu ścian i dachu! To nie tylko kwestia finansów, ale także utraty cennego czasu i spokoju ducha. Dlatego tak ważne jest, aby od samego początku podejść do tego etapu z należytą starannością i zgodnie ze sztuką budowlaną.
Projekt budowlany jako Twoja mapa: dlaczego nie wolno go ignorować?
Zawsze podkreślam, że projekt budowlany to Twój najważniejszy przewodnik. To dokument, który zawiera wszystkie szczegółowe wytyczne dotyczące zbrojenia fundamentów, opracowane przez wykwalifikowanego konstruktora. Nie jest to tylko zbiór rysunków, ale precyzyjny plan, który uwzględnia specyfikę gruntu, obciążenia konstrukcji oraz obowiązujące normy budowlane, takie jak PN-EN 1992-1-1 (Eurokod 2). Ignorowanie projektu, czy to przez samodzielne zmiany, czy przez niedbalstwo wykonawcy, jest nie tylko niezgodne z prawem budowlanym, ale przede wszystkim stwarza realne zagrożenie dla bezpieczeństwa Twojego domu. Traktuj go jak mapę, która prowadzi Cię do celu solidnego i bezpiecznego fundamentu.
Stal stali nierówna: jak rozszyfrować oznaczenia i wybrać właściwy materiał?
Klasa A-IIIN (B500SP): co musisz wiedzieć o najpopularniejszej stali na fundamenty?
W Polsce, gdy mówimy o zbrojeniu konstrukcyjnym, najczęściej mamy na myśli stal klasy A-IIIN, która obecnie jest oznaczana jako gatunek B500SP. To właśnie ona jest standardem w budownictwie jednorodzinnym i nie tylko. Co oznaczają te symbole?
- B500: Ta część oznaczenia informuje nas o granicy plastyczności stali, która wynosi 500 MPa. Jest to kluczowy parametr, mówiący o tym, jak duże naprężenia stal jest w stanie przenieść, zanim zacznie się trwale odkształcać.
- Litera "B": Wskazuje na wysoką ciągliwość stali. Oznacza to, że stal ta jest w stanie ulec znacznemu wydłużeniu (deformacji) zanim pęknie, co jest niezwykle ważne dla bezpieczeństwa konstrukcji w przypadku przeciążeń czy na przykład trzęsień ziemi.
- "SP": To skrót od "szczególna spajalność". Oznacza to, że stal ta jest przystosowana do spawania, co jest istotne w niektórych zastosowaniach, choć w przypadku typowych fundamentów domów jednorodzinnych pręty zazwyczaj łączy się przez wiązanie drutem.
Warto wiedzieć, że w starszych projektach możesz spotkać się z oznaczeniami takimi jak A-III (np. stal 34GS), a w nowszych z B500A czy B500B. Różnią się one głównie poziomem plastyczności, ale B500SP jest obecnie najbardziej uniwersalnym i najczęściej stosowanym rozwiązaniem.
Pręty żebrowane vs. gładkie: które do czego służą i dlaczego to ważne?
Na rynku spotkasz dwa podstawowe typy prętów zbrojeniowych: żebrowane i gładkie. Różnica między nimi jest kluczowa dla funkcjonowania zbrojenia. Pręty żebrowane, jak sama nazwa wskazuje, posiadają na swojej powierzchni specjalne żeberka. To one odpowiadają za znacznie lepszą przyczepność stali do betonu. Dzięki temu beton i stal pracują razem jako jeden element zbrojony beton. Dlatego też pręty żebrowane są zawsze używane do zbrojenia głównego, czyli tych elementów, które przenoszą największe obciążenia konstrukcyjne.
Pręty gładkie (zazwyczaj o średnicy Ø6 mm) mają mniejszą przyczepność do betonu i dlatego nie nadają się do zbrojenia głównego. Są jednak doskonałe do wykonywania strzemion, czyli tych poprzecznych elementów, które spinają pręty główne w tzw. kosze zbrojeniowe. Strzemiona mogą być wykonane zarówno z prętów gładkich, jak i żebrowanych, choć te pierwsze są często wystarczające i tańsze.
Na co zwrócić uwagę przy zakupie? Czystość i brak rdzeniowej korozji.
Kupując pręty zbrojeniowe, zawsze proszę moich klientów o zwrócenie uwagi na kilka kluczowych kwestii. Przede wszystkim, upewnij się, że otrzymujesz stal z certyfikatem jakości, potwierdzającym jej klasę i gatunek. To gwarancja, że materiał spełnia normy. Po drugie, i to jest bardzo ważne, sprawdź stan prętów. Stal zbrojeniowa powinna być czysta. Dopuszczalna jest lekka, nalotowa rdza, która nie wpływa negatywnie na przyczepność, a wręcz ją poprawia. Jednakże stanowczo unikaj prętów pokrytych grubą, luźną rdzą, olejem, błotem czy innymi zanieczyszczeniami. Tego typu naloty i brud znacząco pogarszają przyczepność stali do betonu, co w konsekwencji osłabia całą konstrukcję i skraca jej trwałość. Pamiętaj, że jakość materiału to podstawa solidnego fundamentu.

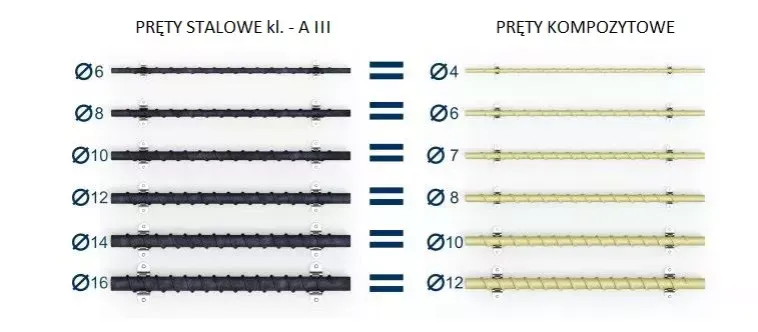

Grubość ma znaczenie: jakie średnice prętów na zbrojenie główne, a jakie na strzemiona?
Zbrojenie główne (podłużne): standardowe Ø12 mm w ławie fundamentowej.
W przypadku typowych ław fundamentowych pod domy jednorodzinne, najczęściej spotykanym i w pełni wystarczającym rozwiązaniem jest zastosowanie czterech prętów żebrowanych o średnicy Ø12 mm. Układa się je zazwyczaj w dwóch warstwach: dwa pręty na dole i dwa na górze kosza zbrojeniowego. Taka konfiguracja zapewnia odpowiednią wytrzymałość na zginanie i rozciąganie, przenosząc obciążenia z konstrukcji budynku na grunt. Oczywiście, zawsze należy to zweryfikować z projektem budowlanym, ale Ø12 mm to solidny standard, który sprawdza się w większości przypadków.
Strzemiona szkielet Twojego zbrojenia: kiedy wystarczy Ø6 mm, a kiedy potrzeba Ø8 mm?
Strzemiona pełnią funkcję szkieletu, który utrzymuje pręty główne w odpowiedniej pozycji i zapobiega ich wyboczeniu. W większości projektów domów jednorodzinnych, strzemiona wykonuje się z prętów o średnicy Ø6 mm. Mogą to być pręty gładkie lub żebrowane oba typy są akceptowalne dla tej funkcji. Jednakże, w sytuacjach, gdy fundamenty są poddawane większym obciążeniom, na przykład w przypadku bardzo ciężkich konstrukcji, lub gdy projektant ma specyficzne wymagania dotyczące sztywności kosza zbrojeniowego, może zalecić zastosowanie strzemion z prętów o średnicy Ø8 mm. Zawsze kieruj się wytycznymi z projektu.
Czy więcej znaczy lepiej? Kiedy projektant może zalecić grubsze pręty (np. Ø16 mm)?
Intuicyjnie mogłoby się wydawać, że "im grubsze, tym lepsze". Jednak w przypadku zbrojenia nie zawsze tak jest. Stosowanie grubszych prętów, na przykład Ø14 mm czy Ø16 mm, jest uzasadnione tylko i wyłącznie wtedy, gdy projektant wyraźnie to zaleci w projekcie budowlanym. Takie decyzje wynikają zazwyczaj z konkretnych uwarunkowań: bardzo dużych obciążeń konstrukcji (np. ciężkie stropy, wiele kondygnacji), słabych warunków gruntowych wymagających większej sztywności fundamentu, czy też specyficznych rozwiązań architektonicznych. Samodzielne zwiększanie średnic prętów bez konsultacji z konstruktorem to niepotrzebne zwiększanie kosztów i wcale nie musi przekładać się na większe bezpieczeństwo, a czasem może nawet zakłócić prawidłową współpracę stali z betonem. Zaufaj wiedzy eksperta.
Diabeł tkwi w szczegółach: kluczowe zasady prawidłowego montażu zbrojenia
Rozstaw strzemion: jak gęsto układać pręty? Standardowe 30-40 cm.
Prawidłowy rozstaw strzemion jest niezwykle ważny dla sztywności i wytrzymałości całego kosza zbrojeniowego. W typowych ławach fundamentowych dla domów jednorodzinnych, standardowy rozstaw strzemion wynosi zazwyczaj od 30 do 50 cm. To zapewnia odpowiednie podparcie dla prętów głównych i zapobiega ich przemieszczaniu się podczas betonowania. Zbyt rzadkie ułożenie strzemion może prowadzić do deformacji zbrojenia i osłabienia konstrukcji, dlatego zawsze należy przestrzegać wytycznych projektowych.
Narożniki i strefy pod ścianami nośnymi: dlaczego w tych miejscach zbrojenie musi być gęstsze?
Nie wszystkie miejsca w fundamencie są obciążone w ten sam sposób. Narożniki, skrzyżowania ław fundamentowych oraz strefy bezpośrednio pod słupami czy ścianami nośnymi to obszary, gdzie koncentrują się największe naprężenia. Właśnie dlatego w tych krytycznych punktach projektant często nakazuje zagęszczenie strzemion, na przykład co 15-25 cm. To dodatkowe wzmocnienie jest kluczowe dla prawidłowego przenoszenia obciążeń i zapobiegania pęknięciom w najbardziej newralgicznych miejscach. Zawsze zwracaj szczególną uwagę na te detale w projekcie.
Otulina 5 cm: Twoja polisa ubezpieczeniowa na trwałość fundamentu.
Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe. Jej rola jest absolutnie fundamentalna: chroni stal przed korozją (wilgoć, tlen) oraz zapewnia jej odporność na działanie ognia. Dla fundamentów, które mają bezpośredni kontakt z gruntem, minimalna wymagana grubość otuliny wynosi 50 mm (5 cm). Aby zapewnić ten dystans, zbrojenie nigdy nie może leżeć bezpośrednio na gruncie! Musi być podniesione na specjalnych podkładkach dystansowych plastikowych lub betonowych. To mała rzecz, ale jej pominięcie może skrócić żywotność fundamentu o dziesiątki lat.
Jak prawidłowo łączyć pręty "na zakład", by konstrukcja była ciągła?
Pręty zbrojeniowe są dostarczane w standardowych długościach, najczęściej 12 metrów. W praktyce często potrzebujemy dłuższych odcinków, dlatego konieczne jest ich łączenie. Robi się to metodą "na zakład", co oznacza, że dwa końce prętów zachodzą na siebie na pewnej długości i są ze sobą związane drutem wiązałkowym. Celem jest zapewnienie ciągłości konstrukcji, tak aby siły mogły być swobodnie przenoszone z jednego pręta na drugi. Dla prętów o średnicy Ø12 mm, typowa długość zakładu wynosi zazwyczaj około 60-70 cm. Pamiętaj, że długość zakładu jest ściśle określona w projekcie i zależy od średnicy prętów oraz klasy betonu. Nigdy nie skracaj zakładów na własną rękę!
7 grzechów głównych przy zbrojeniu fundamentów: sprawdź, czy ich nie popełniasz!
Jako inżynier, często widuję te same błędy na budowach. Chcę Ci pomóc ich uniknąć, bo każdy z nich może mieć poważne konsekwencje dla trwałości Twojego domu.
Błąd #1: Stosowanie innej stali niż w projekcie.
To jeden z najpoważniejszych błędów. Projektant dobrał klasę i średnicę stali nie bez powodu uwzględnił obciążenia i warunki gruntowe. Zastosowanie stali o niższej klasie wytrzymałości lub mniejszej średnicy niż przewidziana w projekcie drastycznie osłabia konstrukcję i może prowadzić do jej niewystarczającej nośności. Zawsze trzymaj się wytycznych projektowych!
Błąd #2: Kładzenie zbrojenia bezpośrednio na gruncie (brak otuliny).
Brak odpowiedniej otuliny betonowej (minimum 5 cm dla fundamentów) to prosta droga do korozji stali. Gdy pręty mają bezpośredni kontakt z wilgotnym gruntem, proces rdzewienia jest przyspieszony, co prowadzi do osłabienia zbrojenia i w konsekwencji do pękania betonu i utraty trwałości fundamentu. Zawsze używaj podkładek dystansowych!
Błąd #3: Zbyt rzadki rozstaw strzemion lub ich pominięcie.
Strzemiona to kręgosłup kosza zbrojeniowego. Zbyt rzadki rozstaw lub ich całkowite pominięcie powoduje, że pręty główne nie są odpowiednio połączone i mogą się przemieszczać podczas betonowania. To prowadzi do utraty sztywności konstrukcji, a w efekcie do jej osłabienia i podatności na pęknięcia.
Błąd #4: Za krótkie zakłady przy łączeniu prętów.
Łączenie prętów "na zakład" wymaga zachowania odpowiedniej długości, która gwarantuje prawidłowe przenoszenie sił między łączonymi elementami. Zbyt krótkie zakłady sprawiają, że zbrojenie traci swoją ciągłość, a w miejscu połączenia powstaje słaby punkt, który może prowadzić do uszkodzeń konstrukcji.
Błąd #5: Używanie prowizorycznych podkładek dystansowych (cegły, kamienie).
Cegły, kamienie czy kawałki drewna jako podkładki dystansowe to niestety częsty widok na budowach. Jest to błąd, ponieważ takie materiały nie zapewniają równej i trwałej otuliny, mogą pękać, przemieszczać się, a nawet wprowadzać zanieczyszczenia do betonu. Zawsze stosuj profesjonalne podkładki dystansowe.
Błąd #6: Brak dodatkowych prętów wzmacniających w narożnikach.
Narożniki, skrzyżowania ław i strefy pod słupami to miejsca, gdzie koncentrują się naprężenia. Brak dodatkowego zbrojenia w tych obszarach, często w postaci zagęszczonych strzemion lub dodatkowych prętów, sprawia, że fundament jest tam osłabiony i podatny na pęknięcia, co może mieć wpływ na całą konstrukcję.
Przeczytaj również: Podkładki betonowe pod zbrojenie: Klucz do trwałości konstrukcji?
Błąd #7: Betonowanie zbrojenia pokrytego luźną rdzą, olejem lub błotem.
Jak już wspominałem, czystość prętów jest kluczowa. Luźna rdza, olej, błoto czy inne zanieczyszczenia na powierzchni stali znacząco pogarszają jej przyczepność do betonu. W efekcie stal i beton nie pracują razem tak efektywnie, jak powinny, co osłabia całą konstrukcję i skraca jej żywotność. Przed betonowaniem zawsze upewnij się, że zbrojenie jest czyste.
