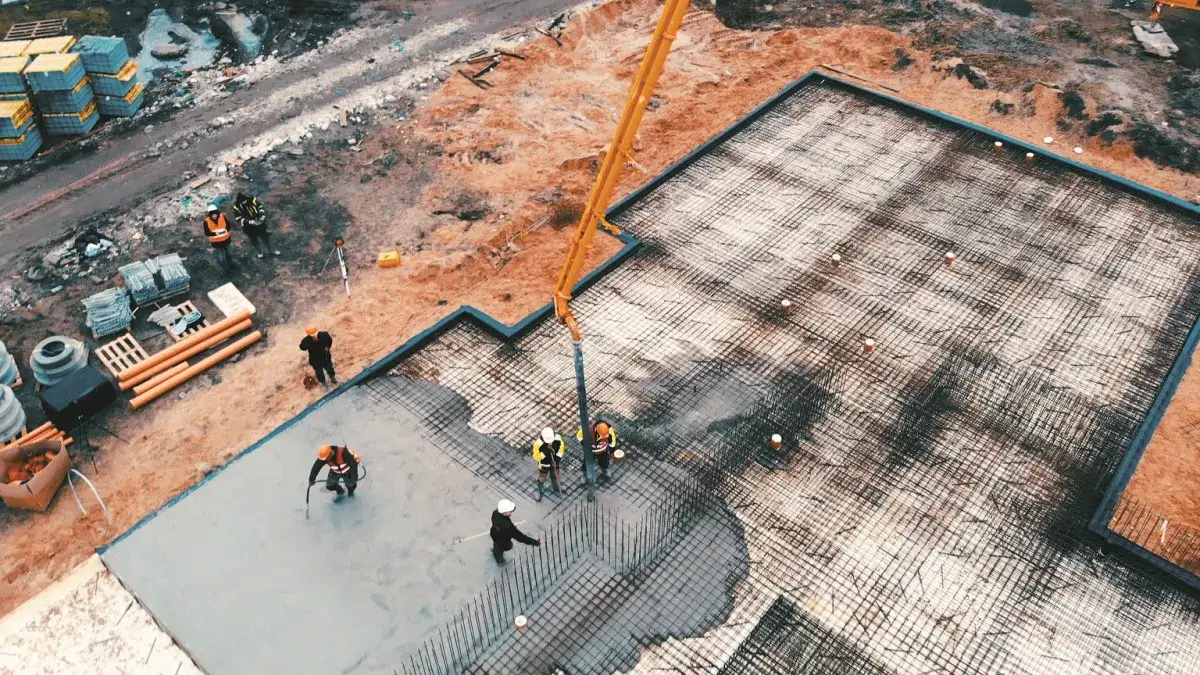

Płyta fundamentowa: Oblicz zbrojenie krok po kroku. Poradnik eksperta

Zrozumienie i wstępne oszacowanie zbrojenia płyty fundamentowej to kluczowy element każdej inwestycji budowlanej. Nie tylko pozwala to na świadome zarządzanie budżetem, ale przede wszystkim gwarantuje bezpieczeństwo i trwałość konstrukcji na lata. Ten artykuł ma za zadanie przybliżyć Ci, drogi inwestorze, podstawowe zasady rządzące tym procesem, przygotowując Cię do efektywnej rozmowy z konstruktorem i weryfikacji otrzymanych projektów.

Zbrojenie w płycie fundamentowej jest niczym szkielet dla całego budynku. Płyta fundamentowa, jako jednolita konstrukcja, rozkłada obciążenia od ścian i stropów na większą powierzchnię gruntu, minimalizując ryzyko nierównomiernego osiadania. Stalowe pręty, zatopione w betonie, przejmują siły rozciągające, na które sam beton, choć doskonale radzi sobie ze ściskaniem, jest wrażliwy. Dzięki temu zbrojenie zapewnia płycie niezbędną wytrzymałość, elastyczność i odporność na pękanie, co jest absolutnie niezbędne dla stabilności i długowieczności każdego obiektu.

Zbyt mała ilość zbrojenia w płycie fundamentowej to prosta droga do poważnych problemów konstrukcyjnych. Płyta, niezdolna do przeniesienia wszystkich sił rozciągających, może zacząć pękać, a w skrajnych przypadkach nawet ulec uszkodzeniu, prowadząc do nierównomiernego osiadania budynku, uszkodzeń ścian, stropów, a nawet utraty stabilności całej konstrukcji. Naprawa takich usterek jest zazwyczaj niezwykle kosztowna i skomplikowana, a często wręcz niemożliwa do wykonania bez rozbiórki.

Z drugiej strony, przeszacowanie ilości zbrojenia, choć pozornie wydaje się bezpieczniejsze, również ma swoje negatywne konsekwencje. Przede wszystkim generuje to niepotrzebne koszty, zarówno na zakup stali, jak i na jej transport, cięcie, gięcie i montaż. Dodatkowo, zbyt gęste zbrojenie może utrudniać prawidłowe zagęszczenie betonu, prowadząc do powstawania pustek i obniżenia jakości konstrukcji, bez znaczącej poprawy jej wytrzymałości. W mojej praktyce widziałem, jak nadmierna ilość stali potrafiła skomplikować prace na budowie, a ostatecznie nie przyniosła żadnych wymiernych korzyści.

Kluczowe czynniki wpływające na obliczenia zbrojenia

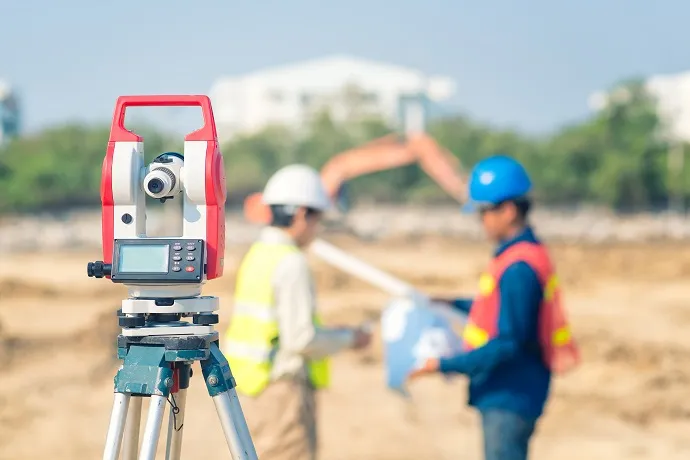

Zawsze podkreślam, że badania geotechniczne gruntu są absolutnie kluczowe i stanowią punkt wyjścia do wszelkich obliczeń fundamentowych. To właśnie one dostarczają informacji o nośności gruntu, jego ściśliwości, poziomie wód gruntowych oraz ich agresywności chemicznej. Grunty spoiste (np. gliny) zachowują się inaczej niż grunty piaszczyste, a wysoki poziom wód gruntowych może wymagać dodatkowych zabezpieczeń przeciwwodnych i wpływa na obciążenia hydrostatyczne. Bez tych danych projektowanie zbrojenia jest obarczone ogromnym ryzykiem, ponieważ konstruktor nie ma pełnego obrazu warunków, na których ma opierać się budynek.

Kolejnym istotnym czynnikiem są obciążenia przenoszone przez budynek. Nie da się ukryć, że dom parterowy z lekkim dachem będzie wymagał innego zbrojenia niż dom piętrowy z poddaszem użytkowym i ciężkim dachem ceramicznym. Liczba kondygnacji, rodzaj konstrukcji dachu (np. więźba drewniana, stropodach), a także materiały, z których wykonane są ściany (np. beton komórkowy, ceramika, silikaty) wszystko to generuje różne obciążenia stałe i zmienne. Im większe te obciążenia, tym większe siły rozciągające i ściskające muszą być przeniesione przez płytę, co bezpośrednio przekłada się na konieczność zastosowania mocniejszego i gęstszego zbrojenia.

Grubość płyty fundamentowej, która dla domów jednorodzinnych standardowo wynosi od 20 do 30 cm, ma bezpośredni wpływ na jej sztywność i zdolność do przenoszenia obciążeń. Grubsza płyta jest sztywniejsza i może rozłożyć obciążenia na większą powierzchnię, co w niektórych przypadkach może pozwolić na zmniejszenie ilości zbrojenia. Jednak zwiększenie grubości płyty wiąże się również ze zwiększonym zużyciem betonu, co podnosi koszty. Kształt i wymiary płyty również nie są bez znaczenia; płyty o nieregularnych kształtach lub z dużymi otworami wymagają specjalnego podejścia do projektowania zbrojenia, często z zastosowaniem dodatkowych wzmocnień w krytycznych punktach.

Obliczanie zbrojenia płyty fundamentowej krok po kroku

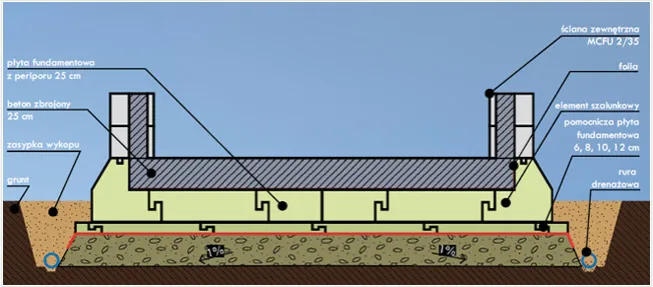

Zrozumienie podstawowych elementów schematu zbrojenia jest kluczowe dla każdego inwestora, który chce świadomie podejść do budowy. Na projekcie konstrukcyjnym znajdziemy informacje o średnicach prętów (np. ø12 mm), ich rozstawie (np. co 20 cm), długościach, a także o wymaganej otulinie betonu i zakładach przy łączeniu prętów. Typowe symbole, z którymi się spotkamy, to:

• ø (fi): średnica pręta w milimetrach.
• @: rozstaw prętów (np. ø12@200 oznacza pręty o średnicy 12 mm co 200 mm).
• L=: długość pręta.
• C=: otulina betonowa.

Umiejętność czytania tych symboli pozwala na wstępną weryfikację projektu i zrozumienie, co dokładnie jest potrzebne na budowie.

Siatka dolna zbrojenia ma za zadanie przede wszystkim przenosić siły rozciągające powstające od parcia gruntu na płytę. W uproszczeniu, grunt "pcha" płytę do góry, a siatka dolna zapobiega jej wyginaniu się i pękaniu. Zazwyczaj stosuje się tu pręty o średnicach od 10 do 16 mm, układane z rozstawem od 15 do 30 cm, w zależności od obciążeń i warunków gruntowych.

Z kolei siatka górna zbrojenia odpowiada za przenoszenie sił rozciągających od obciążeń pochodzących z budynku. Kiedy budynek "naciska" na płytę, w jej górnej części powstają naprężenia rozciągające, które muszą być przejęte przez stal. Podobnie jak w przypadku siatki dolnej, typowy rozstaw prętów wynosi od 15 do 30 cm, a średnice prętów wahają się od 10 do 16 mm, choć często są mniejsze niż w siatce dolnej, jeśli obciążenia od budynku są mniej krytyczne niż te od gruntu.

Wstępne szacunki ilości stali można oprzeć na kilku prostych metodach. Jedną z nich jest współczynnik zbrojenia, który dla płyt fundamentowych wynosi zazwyczaj od 0,8% do 1,5% objętości betonu. Oznacza to, że w każdym metrze sześciennym betonu powinno znaleźć się od 8 do 15 litrów stali. Alternatywnie, można przyjąć zużycie stali na poziomie 80-120 kg na metr sześcienny betonu. Posłużmy się przykładem: dla domu o powierzchni 100 m² z płytą o grubości 25 cm, objętość betonu to 100 m² * 0,25 m = 25 m³. Przyjmując średnie zużycie 100 kg/m³, otrzymujemy 25 m³ * 100 kg/m³ = 2500 kg, czyli 2,5 tony stali. Z mojego doświadczenia wynika, że dla typowego domu 100 m² potrzeba orientacyjnie od 1,5 do 2 ton stali, co jest wartością, która mieści się w tych widełkach.

Aby obliczyć masę metra bieżącego pręta, stosuje się prosty wzór: masa [kg/m] = 0,00617 x d², gdzie "d" to średnica pręta wyrażona w milimetrach. Na przykład, dla pręta o średnicy ø12 mm (d=12): 0,00617 x 12² = 0,00617 x 144 ≈ 0,888 kg/m. Ten wzór jest niezwykle przydatny do szybkiego oszacowania wagi potrzebnej stali, gdy znamy długość i średnicę prętów.

Praktyczny przykład: jak obliczyć zbrojenie dla domu 120 m²

Przyjrzyjmy się teraz uproszczonej kalkulacji dla typowego domu jednorodzinnego o powierzchni 120 m². Pamiętaj, że jest to jedynie przykład poglądowy, który ma na celu zilustrowanie procesu. Rzeczywiste obliczenia muszą być wykonane przez uprawnionego konstruktora.

Przyjmijmy następujące założenia dla naszego przykładu:

• Powierzchnia płyty fundamentowej: 120 m²
• Grubość płyty: 25 cm (0,25 m)
• Klasa betonu: C20/25
• Rodzaj stali: B500SP
• Siatka dolna: pręty ø12 mm
• Siatka górna: pręty ø10 mm
• Rozstaw prętów w obu siatkach: 20 cm (0,20 m)
• Długość zakładów: 40 cm (0,40 m)
• Otulina: 5 cm (0,05 m)

Obliczmy liczbę prętów i ich masę dla siatki dolnej:

1. Obliczanie długości krawędzi płyty: Załóżmy, że płyta ma wymiary 10 m x 12 m.
2. Obliczanie długości prętów w jednym kierunku: Długość pręta = długość płyty - 2 * otulina = 12 m - 2 * 0,05 m = 11,90 m.
3. Obliczanie liczby prętów w tym kierunku: Liczba prętów = (szerokość płyty / rozstaw) + 1 = (10 m / 0,20 m) + 1 = 51 prętów.
4. Całkowita długość prętów w jednym kierunku: 51 prętów * 11,90 m/pręt = 606,90 m.
5. Masa prętów w tym kierunku (ø12 mm): 606,90 m * 0,888 kg/m (masa ø12 mm) ≈ 539 kg.
6. Powtórzenie dla drugiego kierunku:
   • Długość pręta = 10 m - 2 * 0,05 m = 9,90 m.
   • Liczba prętów = (długość płyty / rozstaw) + 1 = (12 m / 0,20 m) + 1 = 61 prętów.
   • Całkowita długość prętów = 61 prętów * 9,90 m/pręt = 603,90 m.
   • Masa prętów (ø12 mm): 603,90 m * 0,888 kg/m ≈ 536 kg.
7. Całkowita masa stali dla siatki dolnej: 539 kg + 536 kg = 1075 kg.

Dla siatki górnej często stosuje się pręty o mniejszej średnicy, ponieważ siły rozciągające w górnej części płyty mogą być mniejsze lub rozłożone inaczej. Przyjmijmy, że dla siatki górnej użyjemy prętów ø10 mm z rozstawem 25 cm. Masa metra bieżącego pręta ø10 mm to 0,00617 x 10² = 0,617 kg/m.

1. Obliczanie długości prętów w jednym kierunku: Długość pręta = 11,90 m (jak poprzednio).
2. Obliczanie liczby prętów w tym kierunku: Liczba prętów = (szerokość płyty / rozstaw) + 1 = (10 m / 0,25 m) + 1 = 41 prętów.
3. Całkowita długość prętów w jednym kierunku: 41 prętów * 11,90 m/pręt = 487,90 m.
4. Masa prętów w tym kierunku (ø10 mm): 487,90 m * 0,617 kg/m ≈ 301 kg.
5. Powtórzenie dla drugiego kierunku:
   • Długość pręta = 9,90 m (jak poprzednio).
   • Liczba prętów = (długość płyty / rozstaw) + 1 = (12 m / 0,25 m) + 1 = 49 prętów.
   • Całkowita długość prętów = 49 prętów * 9,90 m/pręt = 485,10 m.
   • Masa prętów (ø10 mm): 485,10 m * 0,617 kg/m ≈ 299 kg.
6. Całkowita masa stali dla siatki górnej: 301 kg + 299 kg = 600 kg.

Oprócz głównych siatek, musimy pamiętać o zbrojeniu dodatkowym. Należy uwzględnić zbrojenie krawędziowe, które wzmacnia obwód płyty, pręty kotwiąco-zamykające w narożnikach, które zapobiegają rozwarstwianiu się betonu, oraz zakłady przy łączeniu prętów, które muszą mieć minimalną długość (zazwyczaj 40 cm dla stali żebrowanej), aby zapewnić ciągłość zbrojenia. Zbrojenie dodatkowe jest również wymagane w miejscach koncentracji naprężeń, np. pod słupami czy ścianami nośnymi. W praktyce, na te elementy należy doliczyć orientacyjnie 10-15% całkowitej masy stali obliczonej dla siatek głównych.

• Zbrojenie krawędziowe
• Pręty kotwiąco-zamykające w narożnikach
• Zakłady przy łączeniu prętów (min. 40 cm)
• Zbrojenie pod siłami skupionymi (np. słupy, ściany nośne)

Podsumowując nasze obliczenia dla domu 120 m²: siatka dolna to około 1075 kg, siatka górna to około 600 kg. Daje to łącznie 1675 kg. Doliczając 10-15% na zbrojenie dodatkowe (np. 15% z 1675 kg = 251 kg), otrzymujemy orientacyjnie około 1926 kg stali. To jest wartość, którą możemy przyjąć do wstępnego oszacowania budżetu.

Najczęstsze błędy przy obliczeniach i wykonawstwie zbrojenia

Jednym z najczęstszych, a jednocześnie najbardziej krytycznych błędów jest niezapewnienie odpowiedniej otuliny betonu dla zbrojenia. Otulina to warstwa betonu, która otacza pręty stalowe, chroniąc je przed korozją. Jej minimalna grubość, zwłaszcza od strony gruntu, powinna wynosić 4-5 cm. Zbyt cienka otulina sprawia, że woda i agresywne substancje chemiczne z gruntu mogą łatwo dotrzeć do stali, powodując jej rdzewienie, a w konsekwencji osłabienie całej konstrukcji. Aby zapewnić właściwą grubość otuliny, stosuje się specjalne podkładki dystansowe, które utrzymują pręty w odpowiedniej pozycji podczas betonowania.

Ignorowanie projektu konstrukcyjnego i obowiązujących norm, takich jak PN-EN 1992 (Eurokod 2), to prosta droga do katastrofy budowlanej. "Samowola" w zakresie zbrojenia, czyli układanie prętów "na oko" lub według własnego uznania, bez wiedzy inżynierskiej, może mieć tragiczne skutki. Nie tylko naraża to bezpieczeństwo mieszkańców i trwałość budynku, ale również może prowadzić do poważnych konsekwencji prawnych, włącznie z koniecznością rozbiórki obiektu. Jako inżynier, zawsze apeluję o ścisłe przestrzeganie projektu i konsultowanie wszelkich wątpliwości z uprawnionym konstruktorem.

Oprócz problemów z otuliną, często spotykam się z innymi błędami wykonawczymi:

• Nieprawidłowy rozstaw prętów: Zbyt duży rozstaw zmniejsza zdolność płyty do przenoszenia naprężeń, a zbyt mały utrudnia prawidłowe zagęszczenie betonu.
• Pominięcie zbrojenia dodatkowego: Brak wzmocnień w narożnikach, pod ścianami nośnymi, słupami czy w miejscach, gdzie występują siły skupione, może prowadzić do lokalnych pęknięć i uszkodzeń.
• Nieodpowiednie zakłady prętów: Zbyt krótkie zakłady przy łączeniu prętów sprawiają, że zbrojenie nie działa jako ciągła całość, co osłabia konstrukcję.
• Niewłaściwe gięcie prętów: Gięcie prętów na budowie bez zachowania odpowiednich promieni gięcia może prowadzić do osłabienia stali.

Rola konstruktora w procesie obliczania zbrojenia

W dzisiejszych czasach łatwo natknąć się na różnego rodzaju kalkulatory online, które obiecują szybkie oszacowanie zbrojenia. Muszę jednak podkreślić, że są to narzędzia wysoce uproszczone i służą jedynie do wstępnych szacunków materiałowych. Nie uwzględniają one specyficznych warunków gruntowych, precyzyjnych obciążeń od konkretnego budynku, lokalnych norm budowlanych czy złożonej geometrii płyty. Traktuj je raczej jako ciekawostkę, a nie źródło wiążących danych projektowych. W mojej opinii, poleganie wyłącznie na nich to proszenie się o kłopoty.

Dlatego też, niezależnie od tego, jak dobrze zrozumiesz podstawy, ostateczne obliczenia i projekt zbrojenia muszą być wykonane lub zatwierdzone przez projektanta z uprawnieniami konstrukcyjno-budowlanymi. To właśnie konstruktor, bazując na badaniach geotechnicznych, projekcie architektonicznym i swojej wiedzy inżynierskiej, jest w stanie precyzyjnie określić wymagane średnice prętów, ich rozstaw, długości, a także wszelkie zbrojenia dodatkowe. Ponosi on pełną odpowiedzialność prawną za bezpieczeństwo i trwałość zaprojektowanej konstrukcji, co jest gwarancją dla inwestora.

Wszystkie te obliczenia opierają się na rygorystycznych zasadach zawartych w normie PN-EN 1992, znanej również jako Eurokod 2. Jest to zbiór europejskich norm, które określają zasady projektowania konstrukcji z betonu i żelbetu, zapewniając ich bezpieczeństwo, niezawodność i trwałość. Przestrzeganie tych norm to nie tylko wymóg prawny, ale przede wszystkim gwarancja, że Twoja inwestycja będzie solidna, bezpieczna i posłuży przez wiele lat. Dlatego tak ważne jest, aby powierzyć projektowanie fundamentów doświadczonemu i odpowiedzialnemu konstruktorowi.
