Zbrojenie stropu Teriva: Jak uniknąć 7 błędów i zbudować bezpiecznie?

Wznoszenie stropu to jeden z najbardziej krytycznych etapów budowy domu, a jego prawidłowe zbrojenie jest absolutnym fundamentem bezpieczeństwa i trwałości całej konstrukcji. Ten kompleksowy poradnik techniczny ma za zadanie przeprowadzić Cię przez wszystkie kluczowe aspekty zbrojenia stropu Teriva, dostarczając praktycznych instrukcji i wskazówek, które pomogą uniknąć kosztownych błędów i zapewnić spokój na lata.

Zbrojenie stropu Teriva fundament bezpieczeństwa Twojego domu

Jako doświadczony budowniczy, zawsze podkreślam, że precyzyjne i zgodne z projektem zbrojenie stropu Teriva jest absolutnie kluczowe dla bezpieczeństwa, stabilności i długowieczności całego budynku. Strop to nie tylko podłoga dla wyższej kondygnacji, ale przede wszystkim poziomy element konstrukcyjny, który przenosi obciążenia na ściany i fundamenty. Jakakolwiek oszczędność czy błąd na tym etapie może mieć katastrofalne skutki, od pęknięć tynku, przez ugięcia, aż po poważne zagrożenie konstrukcyjne. To element, na którym po prostu nie wolno popełniać błędów.

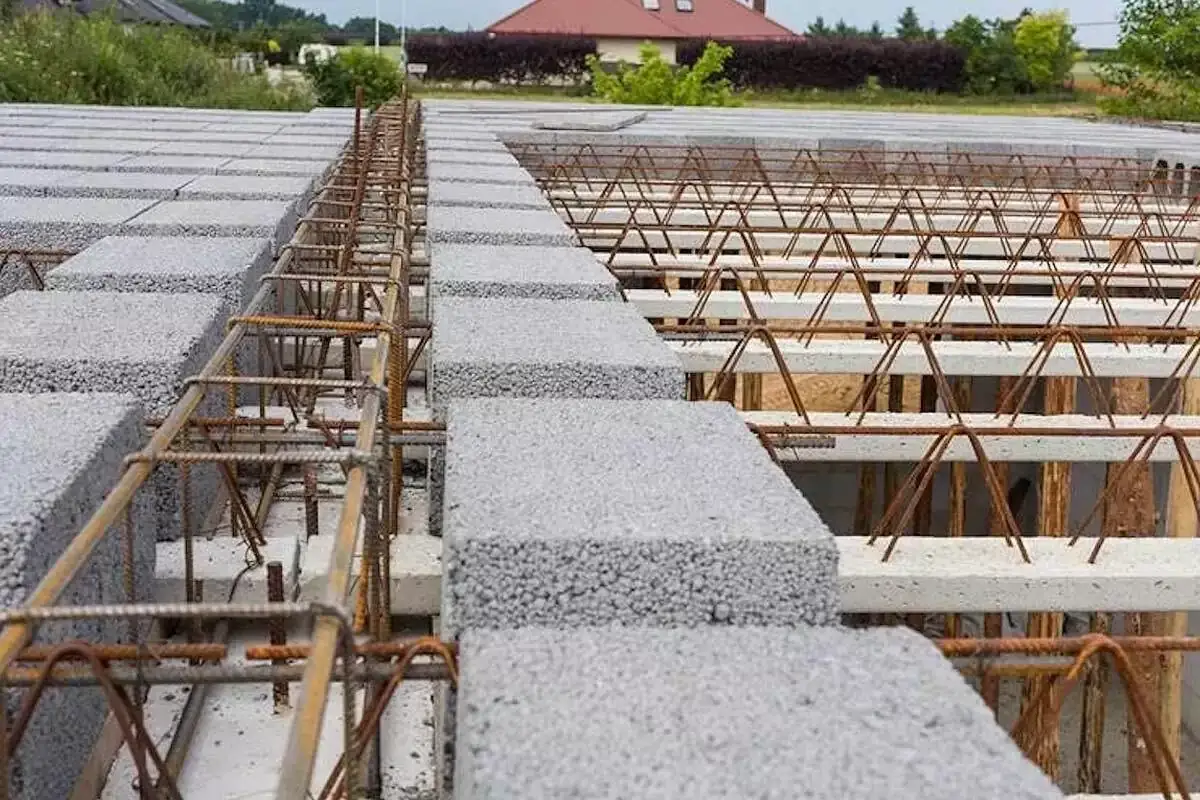

Strop Teriva to popularne rozwiązanie gęstożebrowe, które składa się z prefabrykowanych belek stropowych, pustaków wypełniających oraz warstwy nadbetonu. Zbrojenie integruje się z tymi elementami, tworząc monolit. Belki przenoszą obciążenia na ściany, pustaki zmniejszają ciężar własny stropu, a nadbeton wraz ze zbrojeniem tworzy płytę współpracującą, która zapewnia sztywność i wytrzymałość całej konstrukcji. Prawidłowo wykonane zbrojenie sprawia, że te pozornie odrębne części działają jako jedna, spójna i niezwykle wytrzymała całość.

Kluczowe elementy zbrojenia decydujące o wytrzymałości stropu

Żebra rozdzielcze to niezwykle ważne, choć często niedoceniane, elementy zbrojenia stropu Teriva. Są to żebra prostopadłe do belek stropowych, które tworzy się, gdy rozpiętość stropu przekracza 4 metry. Ich głównym zadaniem jest równomierne rozłożenie obciążeń na wszystkie belki stropowe oraz zapobieganie zjawisku "klawiszowania", czyli nierównomiernemu uginaniu się poszczególnych belek. Zbrojenie żeber rozdzielczych składa się zazwyczaj z dwóch prętów o średnicy minimum 6 mm (jeden górą, drugi dołem), umieszczonych w warstwie nadbetonu.

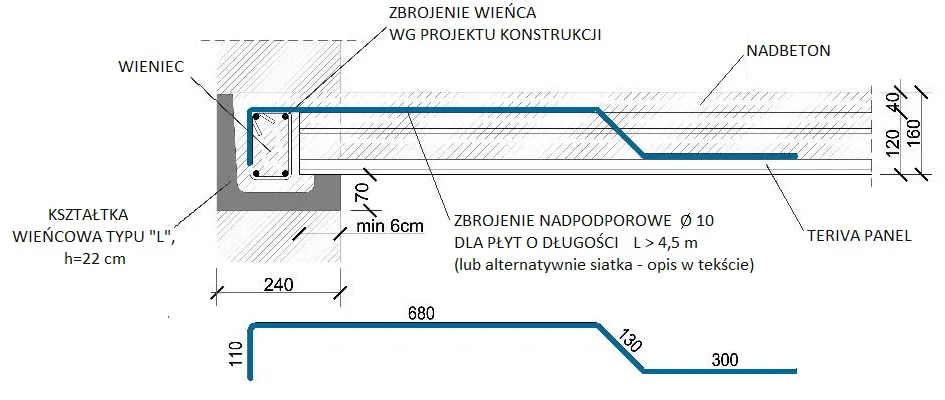

Wieniec stropowy to żelbetowa belka okalająca strop na wszystkich ścianach nośnych. Jego rola jest fundamentalna spina całą konstrukcję budynku, zapewniając jej sztywność przestrzenną i stabilność. Zbrojenie wieńca jest zazwyczaj dość masywne i składa się z co najmniej czterech prętów podłużnych (np. o średnicy 12 mm), połączonych strzemionami (np. pręt 6 mm rozmieszczony co 25 cm). Należy pamiętać, że wieniec stropowy jest elementem przenoszącym znaczne obciążenia, dlatego jego prawidłowe wykonanie jest krytyczne. Warto także pomyśleć o prawidłowym ociepleniu wieńców, aby uniknąć powstawania mostków termicznych, które mogą znacząco wpłynąć na efektywność energetyczną budynku.

Siatka zbrojeniowa w warstwie nadbetonu, często nazywana zbrojeniem przeciwskurczowym, ma za zadanie zapobiegać powstawaniu rys i pęknięć w betonie podczas jego wiązania i wysychania. Beton, kurcząc się, jest podatny na spękania, zwłaszcza na większych powierzchniach stropu. Siatka, najczęściej zgrzewana (np. typ Q131 lub Q188), rozprasza naprężenia skurczowe, utrzymując jednolitość i estetykę powierzchni. Układa się ją w górnej części warstwy nadbetonu, zapewniając odpowiednią otulinę.

Poza podstawowym zbrojeniem stropu Teriva, w projekcie często pojawia się konieczność zastosowania zbrojenia dodatkowego. Jest ono niezbędne w specyficznych miejscach, gdzie obciążenia są większe niż standardowe lub konstrukcja stropu jest przerywana. To właśnie te detale często decydują o bezproblemowej eksploatacji budynku.

Wzmocnione żebra, czyli zbrojenie podporowe, są wymagane pod ścianami działowymi lub innymi elementami o znacznym obciążeniu, które będą opierać się bezpośrednio na stropie. Polega to na dołożeniu dodatkowych prętów zbrojeniowych obok belek stropowych, zwiększając w ten sposób nośność stropu w tych konkretnych miejscach. Ignorowanie tego wymogu może prowadzić do ugięć stropu i pęknięć w ściankach działowych, co jest częstym problemem w budynkach mieszkalnych.

Każdy otwór w stropie czy to na schody, komin, czy instalacje stanowi przerwę w ciągłości konstrukcji i wymaga specjalnego traktowania. Należy go otoczyć dodatkowym zbrojeniem w postaci tzw. wymianów. Wymiany te są niczym innym jak belkami żelbetowymi, które przejmują obciążenia z przerwanych belek stropowych i przenoszą je na sąsiednie, nieprzerwane elementy. Prawidłowe wykonanie zbrojenia wokół otworów jest kluczowe dla zachowania nośności i sztywności stropu w tych newralgicznych miejscach.

Zbrojenie stropu Teriva krok po kroku praktyczny przewodnik

Zanim wbijesz pierwszy pręt, absolutnie konieczne jest dokładne przestudiowanie projektu konstrukcyjnego. To Twoja "mapa drogowa", która zawiera wszystkie niezbędne informacje: rodzaj stali (np. B500SP), średnice prętów, klasę betonu (np. C20/25) oraz szczegółowe rozmieszczenie każdego elementu zbrojenia. Projekt musi być zgodny z obowiązującymi normami, takimi jak PN-EN 15037-1. Pamiętaj, że nawet najdrobniejsze odstępstwa od projektu mogą mieć poważne konsekwencje dla bezpieczeństwa i trwałości konstrukcji.

Prawidłowe przygotowanie i rozmieszczenie prętów wieńca stropowego to jeden z pierwszych i najważniejszych etapów prac. Wieniec, jako element spinający całą konstrukcję, musi być wykonany z najwyższą starannością.

1. Przygotuj pręty zbrojeniowe wieńca zgodnie ze średnicami i długościami podanymi w projekcie.
2. Wygnij strzemiona na odpowiedni kształt, zachowując wymagane wymiary i kąty zagięcia. Pamiętaj o hakach na końcach, które zapewniają odpowiednie zakotwienie.
3. Zmontuj kosz zbrojeniowy wieńca, łącząc pręty główne ze strzemionami drutem wiązałkowym. Upewnij się, że strzemiona są rozmieszczone co 25 cm (lub zgodnie z projektem) i ciasno związane, aby zapobiec ich przesuwaniu podczas betonowania.
4. Ułóż gotowe kosze zbrojeniowe wieńca na przygotowanych ścianach, dbając o prawidłową otulinę betonu.

Zapewnienie ciągłości zbrojenia w narożnikach stropu jest krytycznym detalem dla stabilności konstrukcji i zapobiegania pęknięciom. Pręty zbrojeniowe wieńca muszą być odpowiednio zakładkowane i zagięte, aby tworzyły spójną całość, przenoszącą siły rozciągające i ściskające w narożach. Niewłaściwe połączenie w narożnikach to prosta droga do powstawania rys i osłabienia całej konstrukcji.

Po ułożeniu belek i pustaków stropowych, przychodzi czas na montaż i zbrojenie żeber rozdzielczych. Ten etap jest często niedoceniany, a ma ogromne znaczenie dla równomiernej pracy stropu.

Żebra rozdzielcze, jak już wspomniałem, są kluczowe przy rozpiętościach stropu przekraczających 4 metry. Zazwyczaj stosuje się w nich dwa pręty o średnicy minimum 6 mm (jeden górą, drugi dołem). Rozstaw żeber powinien być zgodny z projektem, zazwyczaj co 2-2,5 metra. Ich prawidłowe ułożenie i połączenie z wieńcem zapewnia równomierne rozłożenie obciążeń i zapobiega „klawiszowaniu” belek.

1. Ułóż pręty żeber rozdzielczych prostopadle do belek stropowych, w miejscach wskazanych w projekcie.
2. Zapewnij odpowiednie zakotwienie prętów żeber w wieńcu stropowym, zgodnie z projektem. Pręty powinny być odpowiednio zagięte i wchodzić w zbrojenie wieńca.
3. Połącz zbrojenie żeber ze zbrojeniem wieńca drutem wiązałkowym, tworząc spójną konstrukcję, która będzie efektywnie przenosić obciążenia.

Ostatnim, ale równie ważnym etapem zbrojenia, jest ułożenie siatki przeciwskurczowej na warstwę nadbetonu. Ta siatka, choć często wydaje się drobnym elementem, ma za zadanie chronić beton przed niekontrolowanym pękaniem.

Zapewnienie odpowiedniej otuliny (minimalnie 2-2,5 cm) dla siatki przeciwskurczowej jest kluczowe dla jej prawidłowego funkcjonowania i ochrony stali przed korozją. Zbyt mała otulina sprawia, że stal jest narażona na działanie wilgoci i tlenu, co prowadzi do rdzewienia i osłabienia konstrukcji. Siatka powinna być podniesiona na specjalnych podkładkach dystansowych, aby znajdowała się w odpowiedniej pozycji w warstwie nadbetonu.

Prawidłowe zakładki siatki zbrojeniowej są niezbędne do zapewnienia ciągłości zbrojenia na całej powierzchni stropu. Zakładki powinny wynosić minimum 15-20 cm lub zgodnie z zaleceniami projektanta i być stosowane na styku arkuszy siatki. Należy pamiętać, aby zakładki były odpowiednio związane drutem wiązałkowym, co zapobiegnie ich rozsuwaniu się podczas betonowania i zapewni efektywne przenoszenie naprężeń.

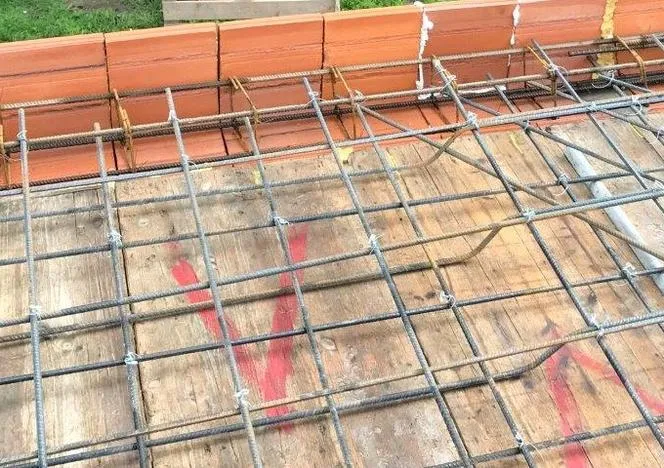

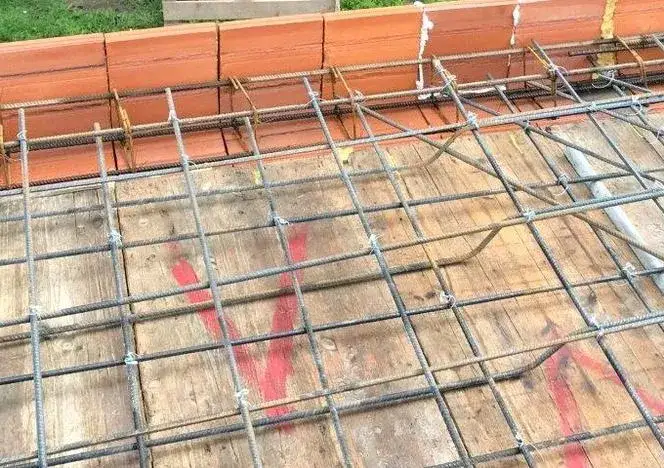

Unikaj tych błędów 7 pułapek przy zbrojeniu stropu Teriva

Pominięcie lub nieprawidłowe wykonanie żeber rozdzielczych to jeden z częstszych błędów. Konsekwencje są natychmiastowe i widoczne: nierównomierna praca stropu, co prowadzi do ugięć i, co gorsza, pęknięć tynku na suficie. W dłuższej perspektywie może to wpływać na stabilność całej konstrukcji.

Wieniec stropowy to kręgosłup konstrukcji. Niewłaściwe połączenie jego zbrojenia ze zbrojeniem stropu (np. brak odpowiedniego zakotwienia prętów) prowadzi do osłabienia całej konstrukcji. Skutkiem mogą być pęknięcia na styku ściany i stropu, a w skrajnych przypadkach nawet brak odpowiedniego przenoszenia obciążeń.

Zbyt mała grubość otuliny prętów zbrojeniowych jest poważnym błędem, który na pierwszy rzut oka może wydawać się nieistotny. Jednak stal umieszczona zbyt blisko powierzchni betonu jest narażona na korozję, co drastycznie obniża jej wytrzymałość i przyczepność do betonu. Pamiętaj o minimalnej otulinie 2-2,5 cm.

Ignorowanie zbrojenia wzmacniającego pod ściankami działowymi to prosta droga do problemów. Ścianki działowe, choć nie są elementami konstrukcyjnymi w sensie nośnym, ważą sporo. Bez dodatkowego zbrojenia, strop w tych miejscach będzie się uginał, co skutkuje pękaniem samych ścianek, a także tynku na suficie poniżej.

Stosowanie stali zbrojeniowej niezgodnej z projektem na przykład o mniejszej średnicy lub niższej klasie wytrzymałości to krytyczny błąd, który drastycznie obniża nośność stropu. Projektant dokładnie obliczył potrzebną wytrzymałość, a odstępstwa od tych założeń mogą prowadzić do katastrofy budowlanej. Zawsze sprawdzaj certyfikaty dostarczonej stali!

Prawidłowe zakotwienie belek stropowych w wieńcu jest niezbędne dla efektywnego przenoszenia obciążeń z belek na ściany. Jeśli belki nie są odpowiednio zakotwione, ich zdolność do przenoszenia obciążeń jest znacznie ograniczona, co wpływa na ogólną stabilność i bezpieczeństwo konstrukcji.

Tuż przed betonowaniem, cały układ zbrojenia musi zostać dokładnie skontrolowany. Sprawdź czystość zbrojenia, prawidłowe podparcie, zgodność ze wszystkimi detalami projektu. Nie zapomnij o prawidłowym podstemplowaniu stropu stemple muszą być rozmieszczone zgodnie z projektem i pozostawione na czas betonowania oraz wiązania betonu. Przedwczesne usunięcie podpór to proszenie się o kłopoty.

Wybór materiałów stal i beton, które zapewnią spokój

Wybór odpowiedniej stali zbrojeniowej to nie tylko kwestia średnicy, ale przede wszystkim klasy. Przestrzeganie specyfikacji projektowych dotyczących klasy i średnicy stali jest absolutnie kluczowe dla bezpieczeństwa. W Polsce często stosuje się stal klasy B500SP, która charakteryzuje się wysoką ciągliwością. Oznacza to, że zanim stal ulegnie zerwaniu, będzie się znacznie wydłużać, co jest niezwykle ważne w przypadku obciążeń dynamicznych i zapewnia dodatkowy margines bezpieczeństwa konstrukcji. Zawsze żądaj od dostawcy certyfikatów i deklaracji właściwości użytkowych, aby mieć pewność, że używasz materiału zgodnego z projektem.

Beton użyty do wykonania warstwy nadbetonu musi mieć klasę określoną w projekcie, zazwyczaj minimum C20/25. Ta klasa betonu gwarantuje osiągnięcie wymaganej wytrzymałości i trwałości stropu. Pamiętaj, że beton to nie tylko mieszanka cementu, piasku i kruszywa to materiał, którego właściwości są ściśle kontrolowane i certyfikowane. Właściwa klasa betonu zapewnia, że nadbeton będzie współpracował ze zbrojeniem w sposób przewidziany przez projektanta, tworząc wytrzymałą i odporną na obciążenia płytę. Zawsze pytaj o certyfikaty i deklaracje właściwości użytkowych betonu, aby mieć pewność co do jego jakości.

Przeczytaj również: Zbrojenie pod słup: Klucz do trwałej konstrukcji. Uniknij 7 błędów!

Lista kontrolna upewnij się, że strop jest zbrojony prawidłowo

Przed zalaniem stropu betonem, przeprowadź dokładną inspekcję. Oto lista kontrolna, która pomoże Ci upewnić się, że wszystko jest zgodne z projektem i sztuką budowlaną:

• Średnice i klasy stali: Czy wszystkie pręty mają odpowiednią średnicę i klasę (np. B500SP) zgodnie z projektem?
• Ułożenie zbrojenia wieńca: Czy wieniec jest zbrojony zgodnie z projektem (liczba prętów, średnice, rozstaw strzemion)? Czy jest prawidłowo zakotwiony w narożnikach?
• Zbrojenie żeber rozdzielczych: Czy żebra są wykonane w wymaganych miejscach (rozpiętość > 4m)? Czy mają odpowiednie pręty (min. Ø6 mm, góra/dół) i są połączone z wieńcem?
• Siatka przeciwskurczowa: Czy siatka (np. Q131, Q188) jest ułożona na całej powierzchni nadbetonu?
• Otulina zbrojenia: Czy wszystkie pręty i siatka mają zapewnioną minimalną otulinę betonu (2-2,5 cm)? Czy użyto podkładek dystansowych?
• Zakładki zbrojenia: Czy zakładki prętów i siatek są wykonane prawidłowo (długość, związanie)?
• Zbrojenie dodatkowe: Czy zbrojenie pod ściankami działowymi i wokół otworów (wymiany) jest wykonane zgodnie z projektem?
• Czystość zbrojenia: Czy zbrojenie jest czyste, wolne od rdzy, błota, oleju czy innych zanieczyszczeń?
• Deskowanie i podparcie: Czy deskowanie jest szczelne i stabilne? Czy strop jest prawidłowo podstemplowany (rozstaw stempli, kliny, stabilność)?

Jako inwestor, Twoja rola nie kończy się na zleceniu prac. Aktywnie rozmawiaj z wykonawcą. Żądaj dokumentacji certyfikatów stali, deklaracji właściwości użytkowych betonu. Nie bój się zadawać pytań i prosić o wyjaśnienia. Zrozumienie kluczowych etapów inspekcji pozwoli Ci świadomie nadzorować prace i upewnić się, że Twój dom będzie bezpieczny i trwały. Pamiętaj, że to Ty jesteś odpowiedzialny za jakość wykonanych prac, a inwestycja w wiedzę i kontrolę zawsze się opłaca.
