Projekt zbrojenia balkonu: uniknij błędów i zapewnij bezpieczeństwo

Ten artykuł ma na celu dostarczenie kompleksowego, eksperckiego przewodnika na temat projektowania zbrojenia balkonu. Czytelnik, będący inwestorem, wykonawcą lub studentem, znajdzie tu szczegółową wiedzę techniczną, niezbędną do zrozumienia i weryfikacji projektów, a także unikania krytycznych błędów.

Profesjonalny projekt zbrojenia balkonu to fundament bezpieczeństwa

Jako konstruktor z wieloletnim doświadczeniem, zawsze powtarzam, że projekt zbrojenia to kręgosłup każdej konstrukcji żelbetowej, a w przypadku balkonu jej absolutna podstawa. Zbrojenie, czyli stalowe pręty zatopione w betonie, ma za zadanie przejmować naprężenia rozciągające. Dlaczego to takie ważne? Ponieważ sam beton, choć doskonale radzi sobie ze ściskaniem, jest bardzo słaby na rozciąganie. Bez odpowiednio zaprojektowanego i wykonanego zbrojenia, balkon byłby po prostu niestabilny i niebezpieczny. To właśnie stal nadaje mu wymaganą nośność, stateczność i trwałość, zapewniając, że konstrukcja wytrzyma obciążenia, takie jak ciężar własny, ciężar użytkowników czy śniegu. Pamiętajmy, że projekt zbrojenia jest kluczowym elementem projektu konstrukcyjnego budynku, którego celem jest zapewnienie bezpieczeństwa.

Czym grozi zignorowanie zasad i próba oszczędności?

Zignorowanie zasad projektowania zbrojenia balkonu lub próba oszczędności na materiałach i pracy to proszenie się o kłopoty. Konsekwencje mogą być katastrofalne od pęknięć i ugięć, przez przyspieszoną korozję stali, aż po całkowite zawalenie się konstrukcji. Widziałem na własne oczy, jak drobne odstępstwa od projektu, czy to w średnicy prętów, czy w ich rozmieszczeniu, prowadziły do poważnych problemów, których naprawa okazywała się wielokrotnie droższa niż pierwotne oszczędności. Korozja zbrojenia, spowodowana np. zbyt małą otuliną, prowadzi do pęcznienia stali i rozsadzania betonu, co nie tylko szpeci, ale przede wszystkim osłabia konstrukcję.

Projekt zbrojenia a projekt architektoniczny: zrozum różnicę

Wielu inwestorów myli projekt architektoniczny z projektem konstrukcyjnym. Projekt architektoniczny skupia się na estetyce, funkcjonalności i układzie pomieszczeń. To on decyduje o tym, jak budynek będzie wyglądał. Natomiast projekt konstrukcyjny, którego częścią jest projekt zbrojenia, odpowiada za nośność, stateczność i bezpieczeństwo całej konstrukcji. To w nim zawarte są szczegółowe obliczenia i rysunki pokazujące, gdzie i jakie elementy nośne (ściany, słupy, stropy, balkony) mają się znaleźć, oraz jak mają być zbrojone, aby wytrzymać przewidywane obciążenia.

Kto jest odpowiedzialny za poprawność projektu konstrukcyjnego?

Za poprawność projektu konstrukcyjnego, a co za tym idzie, projektu zbrojenia balkonu, odpowiada wyłącznie uprawniony projektant konstruktor. To on, bazując na swojej wiedzy, doświadczeniu i obowiązujących normach, wykonuje obliczenia i opracowuje szczegółowe rysunki. Jego podpis pod projektem to gwarancja, że konstrukcja została zaprojektowana zgodnie z zasadami sztuki budowlanej i jest bezpieczna. Nigdy nie należy akceptować projektów bez podpisu i pieczęci uprawnionego konstruktora.

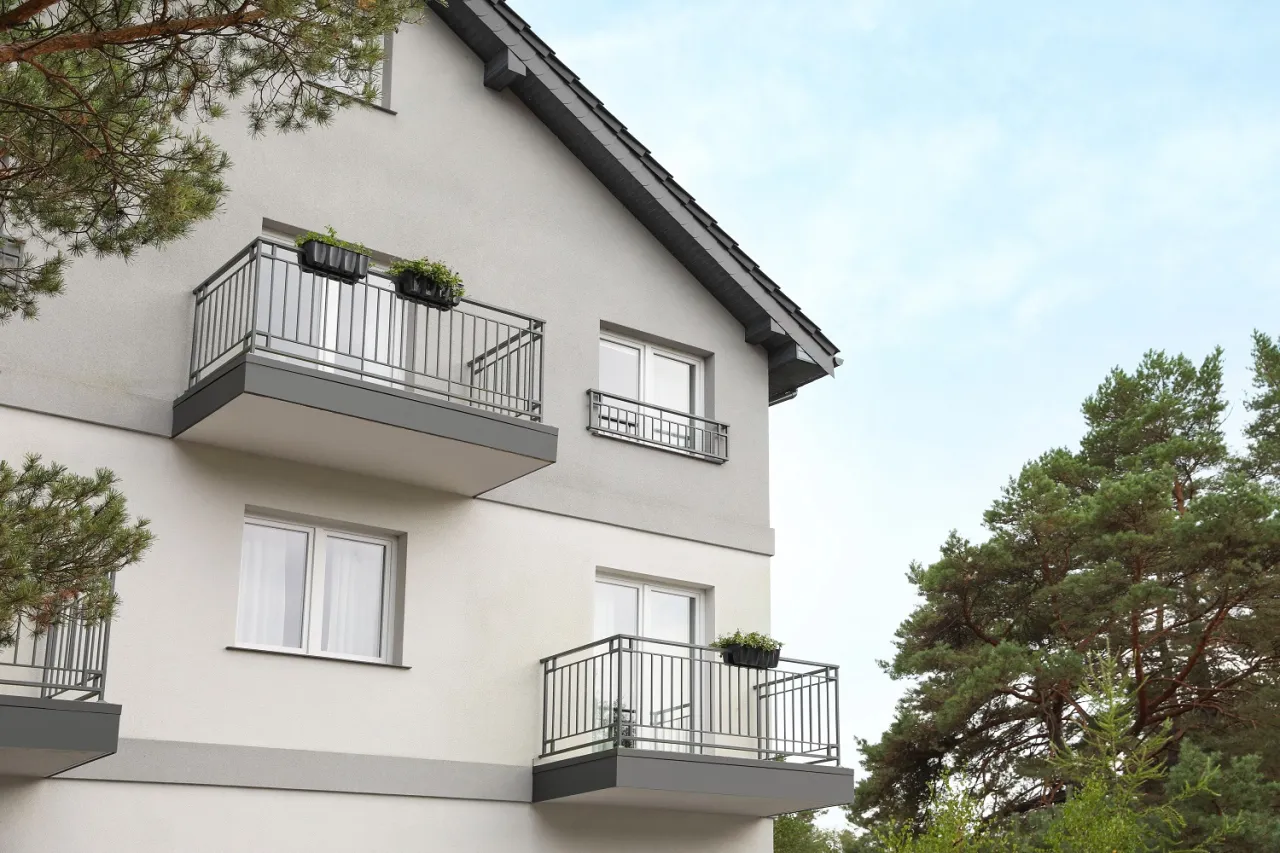

Typ balkonu a rozmieszczenie zbrojenia

Zanim zagłębimy się w szczegóły, musimy zrozumieć fundamentalną różnicę między dwoma głównymi typami balkonów: wspornikowym i podpartym. To rozróżnienie jest kluczowe, ponieważ od niego zależy, gdzie w płycie balkonowej znajdzie się główne zbrojenie. Błędne zrozumienie tego aspektu to najprostsza droga do katastrofy budowlanej.

Balkon wspornikowy: dlaczego zbrojenie główne musi być na górze?

Balkon wspornikowy to najczęściej spotykany typ, gdzie płyta jest zamocowana jednostronnie w ścianie budynku, a konkretnie w wieńcu stropowym. Wyobraźmy sobie linijkę trzymaną za jeden koniec gdy ją obciążymy na drugim, wygina się w dół, a jej górna część się rozciąga. Podobnie dzieje się z balkonem wspornikowym. Pod wpływem obciążenia (np. ludzi, śniegu) górna strefa płyty balkonowej ulega rozciąganiu. To właśnie dlatego główne zbrojenie, które ma przejmować te naprężenia rozciągające, musi znajdować się w górnej części płyty. Jest to absolutna podstawa projektowania balkonów wspornikowych, zgodna z zasadami mechaniki budowli.

Balkon podparty na słupach: gdzie w tym przypadku umieścić stal?

W przypadku balkonu podpartego, sytuacja jest odwrotna. Taki balkon opiera się na dodatkowych elementach, na przykład słupach, ścianach lub innych podporach. Działa on wówczas jak typowa płyta stropowa, która jest obciążona od góry. W takiej konstrukcji to dolna strefa płyty ulega rozciąganiu. Z tego powodu główne zbrojenie przenoszące te naprężenia musi być umieszczone w dolnej części płyty balkonowej. Jest to fundamentalna różnica, którą każdy inwestor i wykonawca powinien znać.

Konsekwencje pomyłki: studium najpoważniejszego błędu wykonawczego

Z mojego doświadczenia wynika, że najpoważniejszym błędem wykonawczym, który może prowadzić do katastrofy budowlanej, jest błędne umiejscowienie zbrojenia głównego w balkonie wspornikowym. Jeśli zbrojenie główne, które powinno znajdować się w górnej strefie płyty, zostanie omyłkowo ułożone w dolnej, balkon nie będzie miał zdolności do przenoszenia naprężeń rozciągających i po prostu się zawali. To nie jest kwestia "może wytrzyma", to jest kwestia "na pewno nie wytrzyma". Taki błąd jest niewybaczalny i świadczy o braku podstawowej wiedzy z zakresu konstrukcji. Zawsze należy to weryfikować!

Jak czytać projekt zbrojenia balkonu? Elementarz dla inwestora

Jako inwestor nie musisz być konstruktorem, ale zrozumienie podstaw projektu zbrojenia pozwoli Ci świadomie nadzorować prace i weryfikować ich poprawność. Przygotowałem dla Ciebie elementarz, który pomoże Ci rozszyfrować te kluczowe dokumenty.

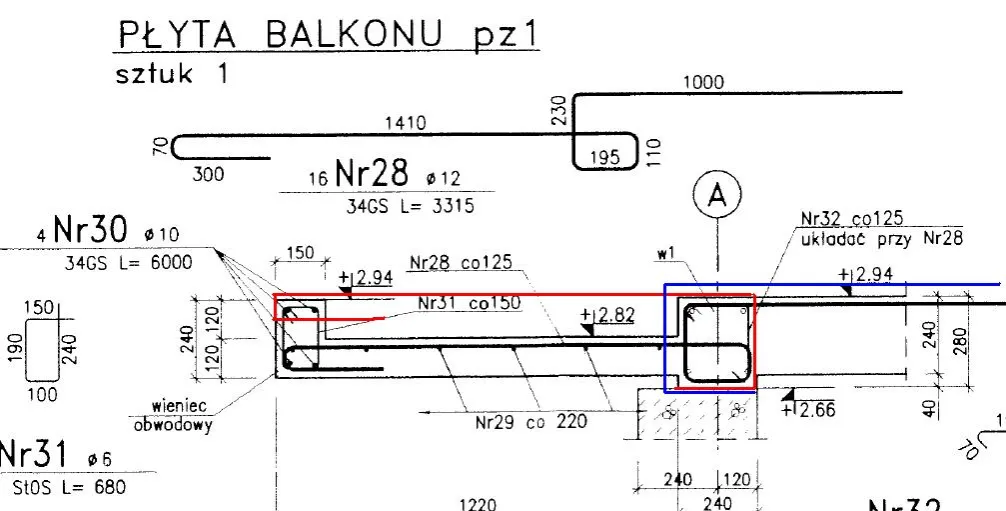

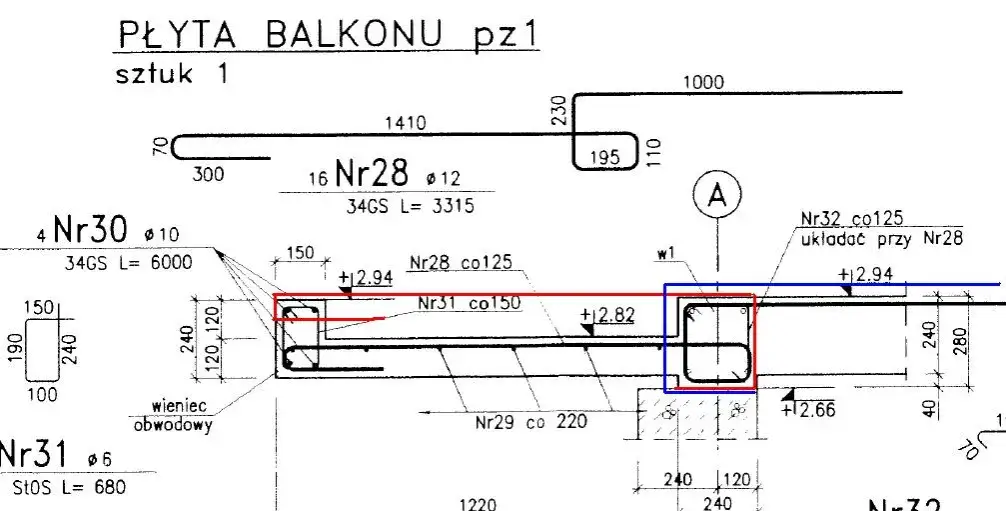

Rzut i przekrój: mapa Twojej konstrukcji

Projekt zbrojenia to przede wszystkim rysunki techniczne. Najważniejsze z nich to:

• Rzut: To widok balkonu z góry, pokazujący jego geometrię, wymiary oraz ogólny układ prętów zbrojeniowych ich rozmieszczenie w płaszczyźnie poziomej.
• Przekrój: To widok balkonu "przeciętego" wzdłuż lub w poprzek. Przekrój jest absolutnie kluczowy, ponieważ pokazuje, na jakiej wysokości w płycie znajdują się poszczególne pręty zbrojeniowe, jaka jest ich średnica, a także grubość otuliny betonowej. Bez przekrojów niemożliwe jest prawidłowe ułożenie zbrojenia.

Te dwa rodzaje rysunków tworzą kompletną mapę, która precyzyjnie określa, jak ma wyglądać Twoja konstrukcja.

Oznaczenia i symbole, które musisz znać: Φ, @, L

Na rysunkach zbrojenia spotkasz specyficzne symbole, które są uniwersalne w budownictwie:

• Φ (fi): Oznacza średnicę pręta zbrojeniowego. Przykładowo, Φ12 oznacza pręt o średnicy 12 mm.
• @ (at): Oznacza rozstaw prętów. Jeśli widzisz "Φ12 @ 15", oznacza to pręty o średnicy 12 mm, ułożone co 15 cm (od osi do osi).
• L (length): Oznacza długość pręta. Czasem podawana jest całkowita długość pręta, czasem długość poszczególnych odcinków.

Zrozumienie tych trzech symboli to podstawa do szybkiego odczytywania najważniejszych informacji z rysunków.

Tabela stali zbrojeniowej: jak rozszyfrować "listę zakupów" dla zbrojarza?

Każdy profesjonalny projekt zbrojenia zawiera tzw. wykaz stali zbrojeniowej, często w formie tabeli. To nic innego jak precyzyjna "lista zakupów" dla zbrojarza. Tabela ta zawiera szczegółowe informacje o każdym typie pręta potrzebnego do wykonania zbrojenia balkonu: jego średnicę, długość, kształt (np. proste, gięte w kształcie litery "L" czy "U") oraz liczbę sztuk. Dzięki temu zbrojarz wie, ile i jakich prętów ma przygotować, a Ty ile stali będzie potrzebne do realizacji projektu.

Co to jest klasa stali (np. B500SP) i dlaczego ma znaczenie?

Na projekcie zawsze znajdziesz informację o klasie i gatunku stali zbrojeniowej, np. B500SP. To bardzo ważny parametr, który określa właściwości mechaniczne stali, przede wszystkim jej wytrzymałość na rozciąganie.

• B500SP: Oznacza stal o granicy plastyczności 500 MPa, o podwyższonej ciągliwości. Jest to obecnie najczęściej stosowana stal zbrojeniowa w Polsce.

Użycie stali o niższej klasie niż przewidziana w projekcie może skutkować niewystarczającą nośnością konstrukcji, dlatego zawsze należy to weryfikować z dostawcą i na budowie.

Prawo i normy: żelazne zasady projektowania w Polsce

Projektowanie konstrukcji żelbetowych w Polsce, w tym balkonów, nie jest kwestią dowolności, lecz ścisłego przestrzegania obowiązujących przepisów i norm. To one stanowią gwarancję bezpieczeństwa i jakości.

Eurokod 2 (PN-EN 1992): biblia każdego konstruktora

Podstawową normą, na której bazuje każdy projektant konstrukcji z betonu w Polsce, jest PN-EN 1992-1-1, czyli Eurokod 2: "Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków". To prawdziwa biblia dla konstruktora, która zawiera szczegółowe wytyczne dotyczące obliczeń, wymiarowania i zasad konstruowania elementów żelbetowych. Każdy projekt musi być z nią zgodny.

Jakie obciążenia musi uwzględnić projektant? (śnieg, wiatr, obciążenie użytkowe)

Projektant, tworząc projekt zbrojenia balkonu, musi uwzględnić szereg obciążeń, które mogą na niego działać. Są to:

• Obciążenia użytkowe: Ciężar ludzi, mebli, doniczek itp. Zgodnie z PN-EN 1991-1-1 (Eurokod 1), minimalne obciążenie użytkowe dla balkonów wynosi 2,0 kN/m², ale w zależności od przeznaczenia może być większe.
• Obciążenia śniegiem: Zależą od strefy śniegowej, w której znajduje się budynek.
• Obciążenia wiatrem: Również zależne od strefy wiatrowej i wysokości budynku.
• Ciężar własny konstrukcji: Ciężar betonu, zbrojenia, warstw wykończeniowych.

Wszystkie te obciążenia są precyzyjnie określone w normach z serii PN-EN 1991 (Eurokod 1) i muszą być uwzględnione w obliczeniach statyczno-wytrzymałościowych.

Minimalne wymagania, których nie można ignorować

Podsumowując, projekt zbrojenia balkonu musi spełniać szereg minimalnych wymagań normowych. Nie są to sugestie, lecz bezwzględne zasady, które zapewniają bezpieczeństwo, trwałość i niezawodność konstrukcji. Ignorowanie ich to świadome narażanie się na ryzyko, którego konsekwencje mogą być bardzo poważne.

Diabeł tkwi w szczegółach: najważniejsze parametry techniczne zbrojenia

Gdy mamy już za sobą ogólne zasady, pora na zagłębienie się w konkretne parametry, które decydują o tym, czy zbrojenie balkonu będzie działać prawidłowo. To właśnie te detale odróżniają dobry projekt od tego, który może stwarzać problemy.

Otulina betonowa: cichy strażnik chroniący stal przed korozją

Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe. Jej rola jest nie do przecenienia. Przede wszystkim chroni stal przed korozją, która jest głównym wrogiem trwałości konstrukcji żelbetowych. Dodatkowo, otulina zapewnia ochronę przeciwpożarową. Dla elementów zewnętrznych, takich jak balkony, minimalna grubość otuliny jest szczególnie ważna ze względu na bezpośrednie narażenie na warunki atmosferyczne. Zazwyczaj wynosi ona od 25 mm do 35 mm, w zależności od klasy ekspozycji. Zbyt mała otulina to prosta droga do szybkiej degradacji zbrojenia.

Średnica i rozstaw prętów: jak te wartości wpływają na wytrzymałość?

Średnica i rozstaw prętów to parametry bezpośrednio wpływające na nośność balkonu.

• Średnica prętów głównych: Zazwyczaj mieści się w przedziale od 10 mm do 16 mm. Większa średnica oznacza większą wytrzymałość pojedynczego pręta.
• Średnica prętów rozdzielczych (poprzecznych): Zwykle są to pręty o mniejszej średnicy, np. 6-8 mm, które mają za zadanie równomiernie rozłożyć obciążenie na pręty główne i zapobiec ich przemieszczaniu się.
• Rozstaw prętów (odległość osiowa): Zwykle wynosi od 15 cm do 25 cm. W strefach przypodporowych, gdzie występują większe naprężenia, rozstaw może być zagęszczony.

Te wartości są precyzyjnie obliczane przez konstruktora i nie mogą być zmieniane bez jego zgody.

Zakotwienie w wieńcu: krytyczny punkt połączenia balkonu z budynkiem

Prawidłowa długość zakotwienia zbrojenia balkonu w wieńcu stropowym to jeden z najbardziej krytycznych punktów całej konstrukcji. To właśnie w tym miejscu balkon łączy się z główną konstrukcją budynku. Jeśli pręty zbrojeniowe będą zbyt krótko zakotwione, mogą zostać "wyrwane" pod wpływem obciążenia, co doprowadzi do zawalenia się balkonu. Długość zakotwienia musi być precyzyjnie obliczona i zazwyczaj wynosi od 40 do 50 średnic pręta. To nie jest miejsce na kompromisy!

Haki i odgięcia prętów: po co się je stosuje?

Na rysunkach zbrojenia często widzimy pręty zakończone hakami lub odgięciami. Nie są one przypadkowe. Haki i odgięcia stosuje się przede wszystkim w celu poprawy zakotwienia prętów w betonie, szczególnie w miejscach, gdzie nie ma wystarczającej długości na proste zakotwienie. Odgięcia mogą również służyć do przenoszenia sił ścinających oraz do tworzenia strzemion, które zapobiegają wyboczeniu prętów głównych i zwiększają odporność na ścinanie.

7 najczęstszych błędów w zbrojeniu balkonów

Jako ekspert, często spotykam się z błędami w projektowaniu i wykonawstwie zbrojenia balkonów. Poniżej przedstawiam listę tych najczęściej popełnianych, abyś mógł ich unikać i zapewnić swojemu balkonowi długie i bezpieczne życie.

Błąd #1: Zła lokalizacja zbrojenia głównego

Jak już wspomniałem, to błąd o potencjalnie katastrofalnych skutkach. W balkonie wspornikowym główne zbrojenie musi być w górnej strefie płyty, a w podpartym w dolnej. Odwrócenie tej zasady sprawia, że konstrukcja nie ma zdolności do przenoszenia naprężeń rozciągających, co prowadzi do jej natychmiastowego uszkodzenia pod obciążeniem. To nie jest usterka, to jest wada konstrukcyjna zagrażająca życiu.

Błąd #2: Zbyt krótkie zakotwienie prętów w stropie

Zbyt krótkie zakotwienie prętów zbrojeniowych w wieńcu stropowym to kolejny poważny problem. Jeśli pręty nie są odpowiednio głęboko zakotwione, siły rozciągające działające na balkon mogą spowodować ich "wyrwanie" z betonu. To tak, jakby próbować utrzymać ciężki przedmiot, trzymając go za sam koniuszek. W efekcie balkon może po prostu oderwać się od budynku.

Błąd #3: Niewystarczająca lub brak otuliny

Brak odpowiedniej otuliny betonowej lub jej zbyt mała grubość to prosta droga do korozji zbrojenia. Stal, narażona na działanie wilgoci i tlenu, zaczyna rdzewieć. Rdza zwiększa objętość stali, co prowadzi do wewnętrznych naprężeń, pękania i odpadania betonu. To nie tylko szpeci balkon, ale przede wszystkim osłabia jego konstrukcję i skraca żywotność.

Błąd #4: Ignorowanie mostka termicznego i problemu przemarzania

Płyta balkonowa, jeśli jest bezpośrednio połączona ze stropem budynku, tworzy tzw. mostek termiczny. Oznacza to, że ciepło z wnętrza budynku ucieka przez tę płytę na zewnątrz, a zimno przenika do środka. Skutkuje to nie tylko stratami energii i wyższymi rachunkami za ogrzewanie, ale także ryzykiem kondensacji pary wodnej i zagrzybienia w narożnikach pomieszczeń przylegających do balkonu. To problem, który często jest bagatelizowany, a ma ogromne znaczenie dla komfortu i zdrowia mieszkańców.

Błąd #5: Nieprawidłowy montaż prętów (wiązanie i podparcia)

Nawet najlepszy projekt nie pomoże, jeśli zbrojenie zostanie źle zmontowane. Błędy takie jak złe wiązanie prętów, brak dystansów (podkładek dystansowych) zapewniających odpowiednią otulinę, czy brak podparć dla zbrojenia górnego, mogą prowadzić do przemieszczenia prętów podczas betonowania. W efekcie zbrojenie znajdzie się w niewłaściwym miejscu, a jego nośność zostanie drastycznie obniżona.

Błąd #6: Brak ciągłości hydroizolacji wokół zbrojenia

Hydroizolacja ma kluczowe znaczenie dla trwałości balkonu. Jeśli nie jest ona ciągła i szczelna, woda może przenikać do konstrukcji, docierając do zbrojenia i powodując korozję. Dotyczy to zarówno powierzchni płyty, jak i połączeń z elementami pionowymi. Nieszczelności wokół prętów, zwłaszcza tych przechodzących przez warstwy hydroizolacji, są częstą przyczyną problemów.

Błąd #7: Niezgodność wykonania z projektem

To błąd, który często wynika z pośpiechu, braku nadzoru lub chęci "poprawienia" projektu na własną rękę. Wszelkie odstępstwa od projektu czy to zmiana średnicy prętów, ich rozstawu, długości zakotwienia, czy nawet klasy stali bez pisemnej zgody i akceptacji projektanta, są absolutnie niedopuszczalne. Mogą one skutkować utratą nośności konstrukcji i unieważnieniem gwarancji.

Nowoczesne rozwiązania i dobre praktyki dla trwałych balkonów

Na szczęście, współczesna inżynieria budowlana oferuje szereg rozwiązań, które pozwalają budować balkony nie tylko bezpieczne, ale i trwałe, a także efektywne energetycznie. Warto je znać i stosować.

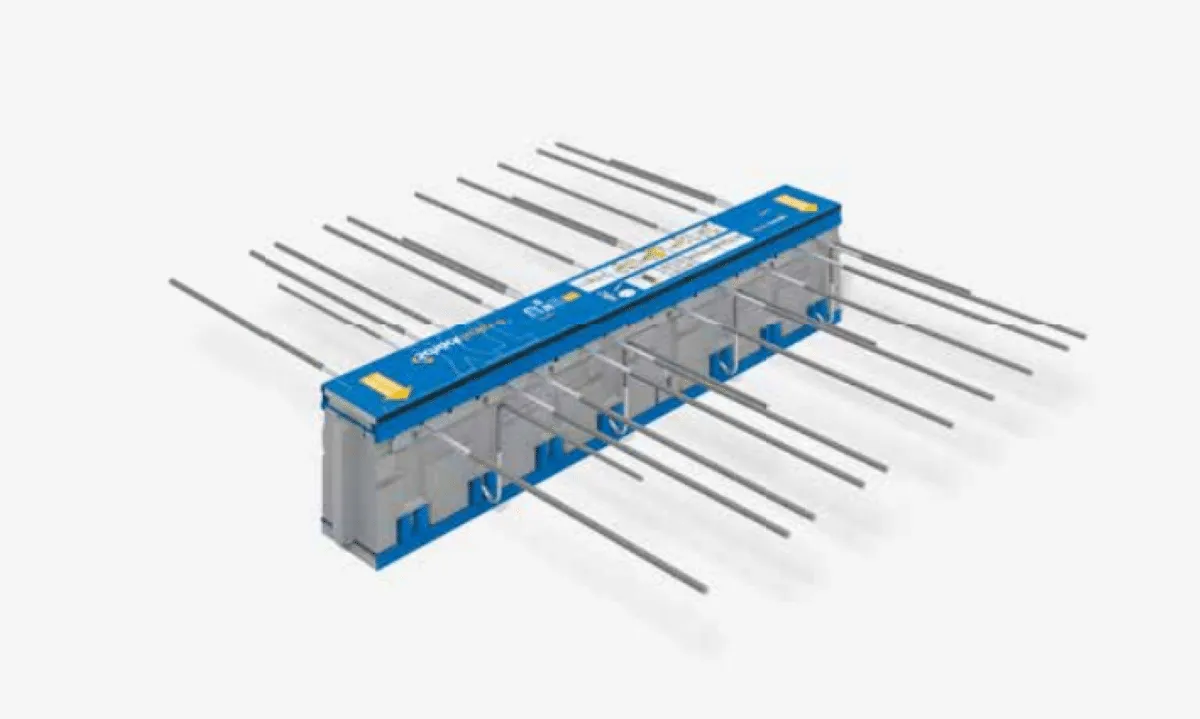

Łączniki termoizolacyjne (izokorby): jak uniknąć strat ciepła?

Problem mostków termicznych, o którym wspomniałem, można skutecznie rozwiązać dzięki zastosowaniu łączników termoizolacyjnych, popularnie nazywanych izokorbami. Są to specjalne elementy konstrukcyjne, które przerywają ciągłość betonu między płytą balkonową a stropem budynku, jednocześnie zapewniając przeniesienie obciążeń. W ich skład wchodzą pręty zbrojeniowe ze stali nierdzewnej, zatopione w materiale izolacyjnym. Dzięki izokorbom, straty ciepła przez balkon są minimalizowane, a ryzyko zagrzybienia w pomieszczeniach przylegających do balkonu zostaje wyeliminowane. To rozwiązanie, które powinno być standardem w nowoczesnym budownictwie.

Rola prawidłowej hydroizolacji i odprowadzenia wody w trwałości zbrojenia

Hydroizolacja to druga, obok zbrojenia, linia obrony balkonu. Prawidłowo wykonana, wielowarstwowa hydroizolacja (np. z mas bitumicznych, membran EPDM, czy systemów polimerowych) jest absolutnie kluczowa dla ochrony zbrojenia przed wodą i wilgocią. Równie ważny jest efektywny system odprowadzania wody opadowej. Obejmuje to:

• Odpowiedni spadek płyty balkonu (minimum 1,5-2%) w kierunku zewnętrznym.
• Skuteczne obróbki blacharskie na krawędziach.
• System rynien i rur spustowych, które odprowadzą wodę z dala od elewacji.

Woda to największy wróg konstrukcji, a jej prawidłowe zarządzanie to podstawa długowieczności balkonu.

Stal nierdzewna lub kompozyty: kiedy warto rozważyć alternatywę?

W większości przypadków standardowa stal zbrojeniowa B500SP jest wystarczająca. Jednak w szczególnych warunkach, np. w środowiskach agresywnych chemicznie (np. w pobliżu morza, w obiektach przemysłowych) lub tam, gdzie wymagana jest ekstremalna trwałość i odporność na korozję, warto rozważyć zastosowanie alternatywnych materiałów. Stal nierdzewna jest znacznie droższa, ale oferuje niezrównaną odporność na korozję. Zbrojenie kompozytowe (np. z włókien szklanych lub bazaltowych) to kolejna opcja, która jest lekka, niemagnetyczna i całkowicie odporna na korozję, choć jej zastosowanie jest jeszcze mniej powszechne i wymaga specjalistycznej wiedzy.

Jak zweryfikować jakość projektu i zapewnić trwałość balkonu?

Jako inwestor masz prawo i obowiązek upewnić się, że Twój balkon będzie bezpieczny i trwały. Oto kilka wskazówek, jak zweryfikować jakość projektu i nadzorować jego wykonanie.

Checklista dla inwestora: na co zwrócić uwagę przed rozpoczęciem prac?

Przed rozpoczęciem prac budowlanych, a najlepiej już na etapie analizy projektu, przejdź przez tę checklistę:

• Typ balkonu: Czy projekt jasno określa, czy to balkon wspornikowy czy podparty?
• Zbrojenie główne: Czy w balkonie wspornikowym główne zbrojenie jest w górnej strefie, a w podpartym w dolnej? To absolutna podstawa!
• Otulina betonowa: Czy grubość otuliny (min. 25-35 mm) jest jasno określona i czy są przewidziane dystanse do jej zapewnienia?
• Długość zakotwienia: Czy długość zakotwienia prętów w wieńcu jest odpowiednia (40-50 średnic pręta)?
• Średnice i rozstaw prętów: Czy średnice prętów (główne 10-16 mm, rozdzielcze 6-8 mm) i ich rozstaw (15-25 cm) są zgodne z projektem?
• Normy: Czy projekt powołuje się na Eurokody (PN-EN 1992-1-1, PN-EN 1991-1-1)?
• Mostki termiczne: Czy przewidziano łączniki termoizolacyjne (izokorby) w celu eliminacji mostków termicznych?
• Hydroizolacja i odprowadzenie wody: Czy projekt zawiera szczegółowe rozwiązania hydroizolacyjne (spadki, obróbki, system odprowadzania wody)?
• Kompletność dokumentacji: Czy projekt zawiera rzuty, przekroje, wykaz stali i szczegółowy opis techniczny?
• Podpis i uprawnienia: Czy projekt jest podpisany przez uprawnionego projektanta konstruktora?

Jeśli masz wątpliwości co do któregokolwiek z tych punktów, natychmiast skonsultuj się z projektantem.

Przeczytaj również: Wiązarka do zbrojenia: Wybierz model MAX, Makita, TJEP i zyskaj!

Współpraca z konstruktorem i kierownikiem budowy: klucz do sukcesu

Najlepszym sposobem na zapewnienie trwałości i bezpieczeństwa balkonu jest ścisła współpraca z uprawnionym konstruktorem oraz doświadczonym kierownikiem budowy. Konstruktor powinien być dostępny do konsultacji w trakcie realizacji, a kierownik budowy na bieżąco nadzorować prace zbrojarskie i betonowe. To on odpowiada za zgodność wykonawstwa z projektem. Nie bój się zadawać pytań, prosić o wyjaśnienia i weryfikować kluczowe etapy. Pamiętaj, że Twoje zaangażowanie i świadomość to najlepsza inwestycja w bezpieczeństwo i trwałość Twojego domu.
