Ten artykuł kompleksowo wyjaśnia, czym jest beton zbrojony stalowymi prętami (żelbet), analizując jego fundamentalne właściwości, zasady działania oraz szerokie zastosowania w budownictwie. Dowiesz się, jak synergia betonu i stali tworzy materiał o wyjątkowej trwałości, poznasz kluczowe pojęcia techniczne i nauczysz się identyfikować potencjalne zagrożenia oraz błędy wykonawcze, co jest niezbędne dla każdego profesjonalisty i świadomego inwestora.
Żelbet połączenie betonu i stali, które rewolucjonizuje budownictwo.
- Żelbet to materiał kompozytowy, w którym beton odpowiada za odporność na ściskanie, a stalowe pręty przejmują naprężenia rozciągające.
- Kluczowe dla ich współpracy są zbliżona rozszerzalność cieplna oraz wysoka przyczepność, wzmocniona przez użebrowanie prętów.
- W Polsce stosuje się różne klasy betonu (np. C20/25, C30/37) oraz stali zbrojeniowej (np. A-IIIN, B500SP), zgodnie z normami takimi jak Eurokod 2.
- Niezbędne pojęcia to otulina (ochrona zbrojenia przed korozją i ogniem) oraz zakład i zakotwienie (zapewnienie ciągłości i przenoszenia sił w zbrojeniu).
- Żelbet jest niezastąpiony w fundamentach, stropach, słupach, mostach i wielu innych konstrukcjach, dzięki swojej trwałości i swobodzie formowania.
- Główne zagrożenia to korozja zbrojenia (spowodowana karbonatyzacją lub chlorkami) oraz błędy wykonawcze, takie jak niewłaściwa otulina czy zbyt krótkie zakłady.
Połączenie betonu i stali było prawdziwym przełomem w budownictwie, otwierając drogę do realizacji projektów, które wcześniej wydawały się niemożliwe. Ta innowacja pozwoliła na stworzenie materiału o niespotykanej wytrzymałości i wszechstronności, stając się fundamentem nowoczesnej architektury i inżynierii.
Geniusz w prostocie: jak beton i stal tworzą duet doskonały
Żelbet, czyli beton zbrojony stalowymi prętami, to materiał kompozytowy, którego geniusz tkwi w prostocie i wzajemnym uzupełnianiu się właściwości jego składników. Beton, z natury rzeczy, doskonale przenosi naprężenia ściskające, ale jest niezwykle kruchy i słaby w przypadku rozciągania. Tutaj właśnie wkracza stal. Stalowe pręty, umieszczone w betonie w odpowiednich miejscach, przejmują wszelkie naprężenia rozciągające, skutecznie eliminując słaby punkt betonu. W ten sposób powstaje materiał synergiczny, który łączy w sobie to, co najlepsze z obu światów: wytrzymałość betonu na ściskanie z elastycznością i odpornością stali na rozciąganie. To właśnie ta współpraca sprawia, że żelbet jest tak trwały i wszechstronny.
Krótka historia żelbetu od doniczki ogrodowej do drapaczy chmur
Historia żelbetu to fascynująca opowieść o innowacji, która odmieniła budownictwo na zawsze. Od skromnej doniczki ogrodowej, którą w 1849 roku opatentował Joseph Monier, po monumentalne drapacze chmur i rozległe mosty żelbet umożliwił budowę konstrukcji o niespotykanych wcześniej rozmiarach i złożoności. To właśnie dzięki niemu mogliśmy wznosić coraz wyższe budynki, tworzyć rozpięte na setki metrów mosty i realizować skomplikowane projekty infrastrukturalne, które stały się symbolem postępu cywilizacyjnego. Jego rozwój pozwolił inżynierom i architektom na znacznie większą swobodę w projektowaniu, otwierając nowe horyzonty dla kreatywności i funkcjonalności w budownictwie.
Kluczem do sukcesu żelbetu jest wzajemne uzupełnianie się właściwości betonu i stali. Każdy z tych materiałów ma swoje mocne strony, ale dopiero ich połączenie w przemyślany sposób tworzy materiał o wyjątkowej wytrzymałości i trwałości, zdolny sprostać największym wyzwaniom konstrukcyjnym.
Beton mistrz ściskania, ale bezradny przy rozciąganiu
Beton to materiał o niezwykłej wytrzymałości na ściskanie. Wyobraźmy sobie, że możemy na nim postawić ogromne ciężary, a on bez problemu je przeniesie. To właśnie ta cecha sprawia, że jest on niezastąpiony w elementach takich jak słupy czy fundamenty. Niestety, ma on jedną znaczącą wadę: jego wytrzymałość na rozciąganie jest bardzo niska, często zaledwie 1/10 do 1/15 wytrzymałości na ściskanie. Oznacza to, że pod wpływem sił rozciągających, na przykład w dolnej części belki, beton łatwo pęka i traci swoją nośność. Bez wzmocnienia stalą, jego zastosowanie w wielu konstrukcjach byłoby mocno ograniczone.
Stal ekspert od rozciągania, który potrzebuje ochrony
Stal zbrojeniowa to z kolei prawdziwy ekspert w przenoszeniu naprężeń rozciągających. Jej wysoka wytrzymałość i plastyczność sprawiają, że doskonale radzi sobie tam, gdzie beton zawodzi. Jest w stanie rozciągnąć się znacznie bardziej niż beton, zanim ulegnie zniszczeniu, absorbując energię i zapewniając bezpieczeństwo konstrukcji. Jednak stal ma swoje słabości jest podatna na korozję pod wpływem wilgoci i tlenu. Dlatego też, aby mogła skutecznie pełnić swoją rolę w żelbecie, musi być odpowiednio chroniona przed czynnikami zewnętrznymi, a tę ochronę zapewnia jej otaczający ją beton.
Klucz do współpracy: przyczepność i niemal identyczna rozszerzalność cieplna
Efektywna współpraca betonu i stali w żelbecie opiera się na dwóch fundamentalnych zasadach, które sprawiają, że materiały te działają jak jeden spójny element. Po pierwsze, beton i stal mają bardzo zbliżoną rozszerzalność cieplną. Oznacza to, że pod wpływem zmian temperatury kurczą się i rozszerzają w niemal identycznym tempie. Dzięki temu w konstrukcji nie powstają niebezpieczne naprężenia wewnętrzne, które mogłyby prowadzić do pęknięć czy rozwarstwienia. Po drugie, kluczowa jest wysoka przyczepność stali do betonu. To ona gwarantuje, że obciążenia przenoszone są płynnie z betonu na stal i odwrotnie. Przyczepność ta jest wzmacniana mechanicznie przez użebrowanie prętów zbrojeniowych, które tworzą pewnego rodzaju "ząbki", zwiększające powierzchnię styku i uniemożliwiające wyślizgnięcie się pręta z betonu. To właśnie te dwie cechy czynią żelbet tak niezawodnym i trwałym materiałem konstrukcyjnym.
Zrozumienie składników żelbetu jest kluczowe dla każdego, kto pracuje z tym materiałem. Przyjrzyjmy się bliżej rodzajom betonu i stali zbrojeniowej, które są najczęściej stosowane w Polsce, oraz normom, które regulują ich użycie.
Beton: nie tylko cement i woda. Klasy wytrzymałości (C20/25, C30/37) w praktyce
Beton, jako jeden z głównych komponentów żelbetu, to znacznie więcej niż tylko mieszanka cementu, wody, kruszywa i domieszek. Jego właściwości, a co za tym idzie, jego zastosowanie, są ściśle określone przez klasy wytrzymałości na ściskanie. W Polsce, zgodnie z normą PN-EN 206, najczęściej spotykamy się z klasami takimi jak C20/25 czy C30/37. Co oznaczają te oznaczenia? Pierwsza liczba (np. 20) to charakterystyczna wytrzymałość walcowa betonu w MPa, natomiast druga (np. 25) to charakterystyczna wytrzymałość sześcienna. W praktyce, beton klasy C20/25 jest powszechnie stosowany w elementach konstrukcyjnych budynków mieszkalnych, takich jak stropy czy ściany, gdzie obciążenia są umiarkowane. Natomiast klasa C30/37, charakteryzująca się wyższą wytrzymałością, znajduje zastosowanie w bardziej obciążonych elementach, na przykład w słupach, belkach o większych rozpiętościach czy w konstrukcjach mostowych. Wybór odpowiedniej klasy betonu jest zawsze podyktowany wymaganiami projektowymi i przewidywanymi obciążeniami.
Stal zbrojeniowa: Przewodnik po klasach i gatunkach stosowanych w Polsce (A-IIIN, B500SP)
Stal zbrojeniowa to drugi filar żelbetu, a jej właściwości są równie istotne. W Polsce, zgodnie z normami takimi jak PN-EN 1992-1-1 (Eurokod 2) oraz PN-EN 10080, najczęściej stosujemy kilka klas i gatunków stali. Do najpopularniejszych należy klasa A-IIIN, często reprezentowana przez gatunek B500SP. Charakteryzuje się ona wysoką granicą plastyczności (fyk ≥ 500 MPa), co oznacza, że jest w stanie przenieść duże naprężenia rozciągające, zanim trwale się odkształci. Inne często spotykane klasy to A-III (np. B500S). Wybór odpowiedniej klasy stali jest kluczowy dla zapewnienia bezpieczeństwa i trwałości konstrukcji. Projektanci dokładnie określają, jaka stal ma być użyta w danym elemencie, biorąc pod uwagę obciążenia i warunki pracy konstrukcji.
Pręty gładkie a żebrowane dlaczego kształt ma fundamentalne znaczenie?
Kształt prętów zbrojeniowych ma fundamentalne znaczenie dla efektywności współpracy stali z betonem. Pręty gładkie, choć nadal stosowane, na przykład jako zbrojenie pomocnicze czy montażowe, charakteryzują się stosunkowo niską przyczepnością do betonu. Ich gładka powierzchnia nie zapewnia wystarczającego zakotwienia mechanicznego. To właśnie dlatego pręty żebrowane zrewolucjonizowały budownictwo żelbetowe. Ich charakterystyczne użebrowanie, czyli poprzeczne i podłużne wypustki, znacznie zwiększa powierzchnię styku z betonem i tworzy mechaniczne blokady. Dzięki temu siły rozciągające są efektywniej przenoszone ze stali na beton i odwrotnie, co zapobiega wyślizgiwaniu się prętów i gwarantuje spójność całej konstrukcji. Bez prętów żebrowanych, żelbet nie byłby tak wytrzymały i niezawodny, jakiego znamy go dziś.
Projektowanie i wykonawstwo konstrukcji żelbetowych to dziedzina, która wymaga nie tylko wiedzy, ale i precyzji. Przestrzeganie norm i zasad jest absolutnie kluczowe dla zapewnienia trwałości i bezpieczeństwa każdej budowli. Przyjrzyjmy się bliżej kluczowym pojęciom, które decydują o sukcesie projektu.

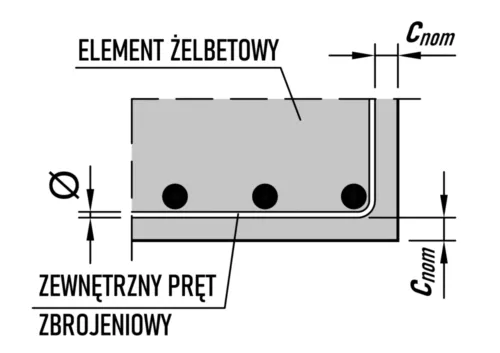

Otulina dlaczego ta warstwa betonu jest krytyczna dla trwałości zbrojenia?
Otulina zbrojenia to warstwa betonu, która otacza stalowe pręty. Choć często niedoceniana, jest ona absolutnie krytyczna dla trwałości całej konstrukcji żelbetowej. Jej główna rola polega na ochronie prętów stalowych przed korozją. Beton, dzięki swojej alkaliczności, tworzy wokół stali pasywną warstwę ochronną. Jeśli otulina jest zbyt cienka lub uszkodzona, agresywne czynniki środowiskowe, takie jak dwutlenek węgla czy chlorki, mogą łatwo dotrzeć do stali i zainicjować proces rdzewienia. Ponadto, otulina zapewnia odpowiednią odporność ogniową, izolując stal przed wysokimi temperaturami, które mogłyby obniżyć jej wytrzymałość. Wreszcie, gwarantuje ona właściwą przyczepność stali do betonu, umożliwiając efektywne przenoszenie obciążeń.
Jak gruba powinna być otulina? Wymagania w zależności od warunków (ściana w salonie a fundament w ziemi)
Minimalna grubość otuliny nie jest wartością stałą, lecz jest precyzyjnie określona w Eurokodzie 2 i zależy od klasy ekspozycji, czyli warunków środowiskowych, w jakich będzie pracować dany element konstrukcyjny. To logiczne, że pręty w ścianie wewnętrznej, znajdującej się w suchym salonie, potrzebują innej ochrony niż te w fundamencie, który jest stale narażony na wilgoć i agresywne substancje z gruntu. Na przykład, dla elementów wewnętrznych w suchych warunkach (klasa ekspozycji XC1), minimalna otulina wynosi zazwyczaj około 20-25 mm. Natomiast w przypadku fundamentów, które mają kontakt z gruntem (klasa XC2), wymagana grubość otuliny wzrasta do 40-50 mm, aby zapewnić odpowiednią ochronę przed wilgocią i potencjalnymi czynnikami korozyjnymi. Prawidłowe zaprojektowanie i wykonanie otuliny to podstawa długowieczności konstrukcji.
Sztuka łączenia: Czym jest "zakład" i "zakotwienie" prętów i dlaczego ich długość jest tak ważna?
W konstrukcjach żelbetowych rzadko kiedy udaje się zastosować pojedyncze, długie pręty. Często zachodzi potrzeba ich łączenia lub odpowiedniego wprowadzenia w beton. Tutaj pojawiają się pojęcia "zakład" i "zakotwienie". Zakład to miejsce, w którym dwa pręty są łączone ze sobą poprzez wzajemne nakładanie się na pewną długość. Minimalna długość zakładu jest kluczowa i często określana jako 40-50-krotność średnicy pręta. Jeśli zakład będzie zbyt krótki, zbrojenie straci swoją ciągłość i nie będzie w stanie efektywnie przenosić sił. Z kolei zakotwienie to sposób wprowadzenia pręta w beton, tak aby siły z niego mogły być bezpiecznie przekazane do otaczającego betonu. Prawidłowe zakotwienie, często realizowane poprzez odpowiednie zagięcia prętów lub ich wystarczającą długość prostą, jest niezbędne do zapewnienia, że zbrojenie będzie pracować zgodnie z założeniami projektowymi i nie dojdzie do jego wyciągnięcia z betonu pod obciążeniem. To właśnie te detale decydują o bezpieczeństwie i stabilności całej konstrukcji.
Uniwersalność i niezastąpiona rola żelbetu w nowoczesnym budownictwie są niezaprzeczalne. Od najmniejszych elementów po monumentalne konstrukcje, ten materiał stanowi kręgosłup naszej infrastruktury. Sprawdźmy, gdzie najczęściej spotykamy beton zbrojony.
Fundamenty, stropy, słupy szkielet każdego nowoczesnego budynku
W budownictwie kubaturowym beton zbrojony jest absolutnie podstawowym materiałem, tworzącym szkielet każdego nowoczesnego budynku. Odpowiada za stabilność i nośność, przenosząc obciążenia na grunt. Wykonuje się z niego fundamenty, zarówno w formie ław fundamentowych, jak i płyt, które równomiernie rozkładają ciężar obiektu. Niezastąpiony jest również w konstrukcji stropów zarówno monolitycznych, wylewanych na budowie, jak i gęstożebrowych czy płytowych prefabrykowanych które oddzielają kondygnacje i przenoszą obciążenia użytkowe. Słupy i belki, stanowiące pionowe i poziome elementy nośne, to kolejne przykłady, gdzie żelbet jest materiałem z wyboru, zapewniając sztywność i wytrzymałość konstrukcji. Nie można zapomnieć o podciągach i wieńcach, które spinają konstrukcję i zwiększają jej odporność na siły poziome, na przykład sejsmiczne.Inżynieria wielkiej skali: mosty, wiadukty i tunele

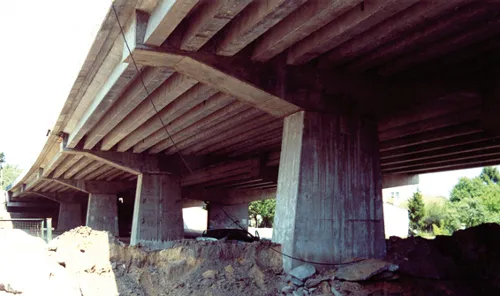

Żelbet to również materiał, który umożliwił realizację największych projektów infrastrukturalnych. Jego zdolność do przenoszenia znacznych obciążeń i zapewnienia długotrwałej trwałości sprawia, że jest idealny do budowy mostów, wiaduktów i tuneli. Od potężnych przęseł mostowych, przez estakady drogowe, aż po podziemne korytarze żelbet pozwala na tworzenie konstrukcji, które muszą wytrzymać ekstremalne warunki środowiskowe i intensywny ruch. Dzięki niemu możemy pokonywać rzeki, doliny i góry, łącząc ze sobą odległe miejsca i usprawniając komunikację.
Specjalistyczne konstrukcje: od posadzek przemysłowych po zbiorniki na wodę
Poza standardowymi zastosowaniami, beton zbrojony znajduje swoje miejsce w wielu specjalistycznych konstrukcjach. Wykonuje się z niego posadzki przemysłowe, które muszą wytrzymać ogromne obciążenia i intensywne użytkowanie w halach produkcyjnych czy magazynach. Jest również kluczowy w budowie zbiorników na wodę, silosów na zboże czy cement, gdzie szczelność i odporność na ciśnienie są priorytetem. Nawet elementy prefabrykowane, takie jak podkłady kolejowe, są często wykonane z żelbetu, co świadczy o jego wszechstronności i niezawodności w różnych gałęziach przemysłu i infrastruktury. To naprawdę materiał o niemal nieograniczonych możliwościach.
Niestety, nawet tak trwały materiał jak żelbet nie jest wolny od zagrożeń. Niewłaściwe projektowanie, błędy wykonawcze czy agresywne środowisko mogą znacząco skrócić jego żywotność. Dlatego tak ważne jest, aby być świadomym potencjalnych problemów i wiedzieć, jak im zapobiegać.
Cichy wróg numer jeden: korozja zbrojenia i jej niszczycielska siła
Korozja zbrojenia to bez wątpienia najpoważniejsze zagrożenie dla trwałości konstrukcji żelbetowych. To cichy wróg, który podstępnie osłabia stalowe pręty, prowadząc do stopniowej degradacji całego elementu. Gdy stal zaczyna rdzewieć, produkty korozji (rdza) mają znacznie większą objętość niż oryginalna stal. Ten wzrost objętości generuje ogromne ciśnienie wewnątrz betonu, prowadząc do powstawania wewnętrznych naprężeń. W efekcie beton pęka, często wzdłuż przebiegu prętów zbrojeniowych, a otulina zaczyna odpadać, odsłaniając skorodowane zbrojenie. To proces samonapędzający się, który, jeśli nie zostanie zatrzymany, może doprowadzić do utraty nośności i katastrofy budowlanej.
Karbonatyzacja i chlorki dwa główne mechanizmy inicjujące rdzewienie stali
Istnieją dwa główne mechanizmy, które inicjują korozję zbrojenia w betonie. Pierwszym z nich jest karbonatyzacja. Polega ona na wnikaniu dwutlenku węgla (CO2) z atmosfery w głąb betonu. CO2 reaguje z wodorotlenkiem wapnia zawartym w betonie, prowadząc do obniżenia jego pH z silnie alkalicznego (ok. 12-13) do neutralnego (poniżej 9). W normalnych warunkach wysokie pH betonu tworzy pasywną warstwę ochronną na powierzchni stali, zapobiegając korozji. Karbonatyzacja niszczy tę warstwę, otwierając drogę do rdzewienia. Drugim, jeszcze groźniejszym mechanizmem, jest działanie chlorków. Mogą one pochodzić z soli odladzających stosowanych na drogach, z wody morskiej lub być obecne w niektórych składnikach betonu. Chlorki, wnikając w beton, niszczą pasywną warstwę ochronną stali nawet w środowisku o wysokim pH, inicjując korozję wżerową, która jest szczególnie niebezpieczna i trudna do wykrycia we wczesnym stadium.
Jak rozpoznać postępującą korozję? Od rdzawych zacieków po odpadanie betonu
Wczesne rozpoznanie postępującej korozji zbrojenia jest kluczowe dla podjęcia skutecznych działań naprawczych. Istnieje kilka wizualnych objawów, na które powinniśmy zwracać uwagę:
- Rdzawe zacieki na powierzchni betonu: To często pierwszy sygnał, że stal wewnątrz zaczyna rdzewieć, a produkty korozji migrują na zewnątrz.
- Pęknięcia betonu, często biegnące wzdłuż prętów zbrojeniowych: Są one wynikiem zwiększającej się objętości rdzy, która rozpycha beton od wewnątrz.
- Odpadanie fragmentów otuliny betonowej: Gdy ciśnienie generowane przez rdzę staje się zbyt duże, betonowa otulina zaczyna się odspajać i odpadać, odsłaniając zbrojenie.
- Widoczne, skorodowane pręty zbrojeniowe: W zaawansowanym stadium korozji pręty są już całkowicie odsłonięte i wyraźnie widać na nich warstwę rdzy, często z ubytkami materiału.
Wiele problemów z konstrukcjami żelbetowymi nie wynika z wad samego materiału, lecz z błędów popełnianych na etapie wykonawstwa. Dobra wiadomość jest taka, że większości z nich można skutecznie zapobiegać, stosując się do zasad sztuki budowlanej i norm.
Błąd nr 1: Niewłaściwa grubość otuliny prosta droga do korozji
Jednym z najczęstszych i jednocześnie najbardziej brzemiennych w skutkach błędów wykonawczych jest niewłaściwa grubość otuliny zbrojenia. Zbyt mała warstwa betonu, a w skrajnych przypadkach jej całkowity brak (gdy pręty są zbyt blisko szalunku lub wręcz dotykają jego powierzchni), to prosta droga do przyspieszonej korozji. Jak już wspomniałem, otulina chroni stal przed czynnikami atmosferycznymi i chemicznymi. Jeśli jest za cienka, agresywne substancje szybko docierają do stali, niszcząc jej pasywną warstwę ochronną i inicjując proces rdzewienia. To błąd, który na pierwszy rzut oka może wydawać się drobny, ale w perspektywie lat prowadzi do poważnych uszkodzeń konstrukcji i kosztownych napraw.
Błąd nr 2: Zbyt krótkie zakłady prętów utrata ciągłości zbrojenia
Kolejnym poważnym błędem jest stosowanie zbyt krótkich zakładów prętów zbrojeniowych. Zakład to miejsce, gdzie dwa pręty nakładają się na siebie, aby zapewnić ciągłość zbrojenia i efektywne przenoszenie sił. Jeśli długość zakładu jest mniejsza niż wymagana przez projekt i normy (np. Eurokod 2), połączenie to staje się słabym punktem konstrukcji. Pod obciążeniem, zamiast działać jako jeden element, pręty mogą się wzajemnie wyślizgnąć z betonu, prowadząc do utraty ciągłości zbrojenia i znacznego osłabienia, a nawet zniszczenia elementu. To błąd, który bezpośrednio wpływa na nośność i bezpieczeństwo całej konstrukcji.

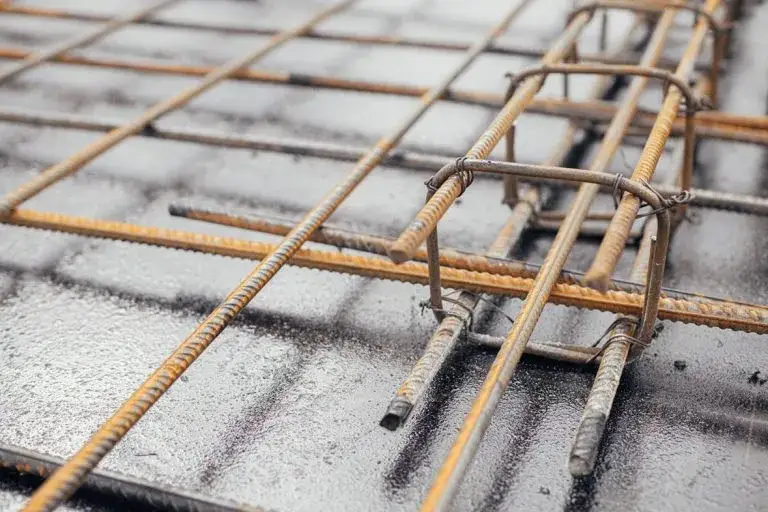

Błąd nr 3: Złe rozmieszczenie i wiązanie prętów zbrojenie, które nie pracuje
Nieprawidłowe rozmieszczenie i wiązanie prętów zbrojeniowych to kolejny problem, który może sprawić, że zbrojenie nie będzie pracować zgodnie z założeniami projektowymi. Pręty muszą być ułożone w ściśle określonych pozycjach, z zachowaniem odpowiednich rozstawów. Zbyt mały rozstaw może utrudniać prawidłowe zagęszczenie betonu, prowadząc do powstawania pustek i raków, co osłabia beton wokół zbrojenia. Z kolei zbyt duży rozstaw może sprawić, że beton w miejscach narażonych na rozciąganie nie będzie odpowiednio wzmocniony, a zbrojenie nie będzie efektywnie przejmować naprężeń. Niewłaściwe wiązanie prętów (np. luźne lub brakujące druty wiązałkowe) może doprowadzić do ich przemieszczenia podczas betonowania, co również skutkuje nieprawidłowym ułożeniem i osłabieniem konstrukcji.
Przeczytaj również: Dystanse zbrojeniowe: klucz do trwałego betonu? Poradnik eksperta
Błąd nr 4: Niewłaściwe betonowanie i brak pielęgnacji jak nie osłabić konstrukcji na starcie?
Błędy popełniane podczas samego betonowania oraz brak odpowiedniej pielęgnacji betonu po wylaniu mogą osłabić konstrukcję żelbetową już na etapie jej powstawania. Niewłaściwe zagęszczenie mieszanki betonowej, na przykład przez niedostateczne wibrowanie, prowadzi do powstawania tzw. "raków" pustek i porowatości w betonie. Taki beton ma znacznie niższą wytrzymałość i jest bardziej podatny na wnikanie agresywnych czynników. Równie krytyczny jest brak odpowiedniej pielęgnacji betonu. Beton po wylaniu potrzebuje czasu i odpowiednich warunków (wilgotności i temperatury) do prawidłowego związania i osiągnięcia pełnej wytrzymałości. Zbyt szybkie wysychanie, zwłaszcza w upalne dni, może prowadzić do powstawania rys skurczowych i obniżenia wytrzymałości betonu. Pamiętajmy, że jakość betonu i jego pielęgnacja to fundament trwałości całej konstrukcji żelbetowej.
