Sekret trwałości betonu: Podkładki dystansowe pod zbrojenie

Podkładki dystansowe pod zbrojenie, często niedoceniane, są w rzeczywistości fundamentem trwałości każdej konstrukcji żelbetowej. To niewielkie, ale krytycznie ważne elementy, które zapewniają stalowemu zbrojeniu wymaganą otulinę betonową, chroniąc je przed korozją, ogniem i uszkodzeniami mechanicznymi. W tym poradniku, jako Witold Kowalski, postaram się kompleksowo wyjaśnić, dlaczego ich prawidłowy dobór i montaż to klucz do długowieczności Twojej budowli.

Niewidoczni strażnicy trwałości: dlaczego podkładki dystansowe są tak ważne?

Zapewne zastanawiasz się, dlaczego tak dużą wagę przykładam do małych elementów, które po zalaniu betonem stają się niewidoczne. Odpowiedź jest prosta: ich rola jest absolutnie fundamentalna dla długowieczności i bezpieczeństwa całej konstrukcji. Mówiąc o podkładkach dystansowych, mówimy przede wszystkim o otulinie betonowej.

Otulina to nic innego jak warstwa betonu, która otacza stalowe zbrojenie. Jej grubość nie jest przypadkowa jest precyzyjnie określana w projekcie budowlanym i ma za zadanie chronić stal przed szeregiem zagrożeń. Po pierwsze, zabezpiecza zbrojenie przed korozją, która jest największym wrogiem konstrukcji żelbetowych. Wilgoć i substancje chemiczne z otoczenia, wnikając w beton, mogą dotrzeć do stali i zainicjować proces rdzewienia, prowadzący do osłabienia, a nawet zniszczenia elementu. Odpowiednia otulina stanowi barierę ochronną.

Po drugie, otulina zwiększa odporność ogniową konstrukcji. W przypadku pożaru, stal zbrojeniowa szybko traci swoje właściwości wytrzymałościowe pod wpływem wysokiej temperatury. Gruba warstwa betonu opóźnia nagrzewanie się stali, dając czas na ewakuację i minimalizując uszkodzenia. Wreszcie, chroni zbrojenie przed uszkodzeniami mechanicznymi, które mogłyby wystąpić podczas eksploatacji obiektu. Podkładki dystansowe są gwarantem, że zbrojenie zostanie utrzymane w dokładnie takiej pozycji, jaką przewidział projektant, zapewniając tym samym wymaganą grubość otuliny na całym przekroju elementu. Bez nich zbrojenie mogłoby opierać się bezpośrednio o szalunek lub podłoże, co skutkowałoby brakiem otuliny i drastycznym obniżeniem trwałości konstrukcji.

Jak wybrać idealne podkładki? Przewodnik po materiałach i kształtach

Rynek oferuje szeroką gamę podkładek dystansowych, różniących się materiałem, kształtem i przeznaczeniem. Świadomy wybór jest kluczowy, ponieważ każda konstrukcja ma swoją specyfikę, a co za tym idzie inne wymagania. Przyjrzyjmy się najpopularniejszym typom.

Podkładki plastikowe (PVC, PP): kiedy są najlepszym i najbardziej ekonomicznym wyborem?

Podkładki plastikowe, wykonane najczęściej z PVC (polichlorku winylu) lub PP (polipropylenu), to najpopularniejszy i najbardziej ekonomiczny wybór na wielu budowach. Ich głównymi zaletami są niska cena, lekkość, nienasiąkliwość, mrozoodporność oraz odporność na działanie wielu chemikaliów. To sprawia, że są uniwersalne i łatwe w transporcie oraz montażu. Niestety, mają jedną istotną wadę: brak ognioodporności. W przypadku pożaru, plastik topi się, co może prowadzić do osłabienia otuliny. Dostępne są w niezliczonych kształtach od popularnych "gwiazdek" do zbrojenia pionowego, przez listwy, krążki, aż po baryłki, co pozwala na ich dopasowanie do praktycznie każdego zastosowania.

Podkładki betonowe: dlaczego przy ciężkich konstrukcjach i betonie architektonicznym nie mają sobie równych?

Gdy mówimy o ciężkich konstrukcjach, takich jak fundamenty, mosty czy elementy prefabrykowane, a także o betonie architektonicznym, podkładki betonowe są bezkonkurencyjne. Ich wytrzymałość na ściskanie jest znacznie wyższa niż w przypadku plastiku, co pozwala na stabilne podparcie nawet bardzo ciężkiego zbrojenia. Są również ognioodporne, mrozoodporne i nienasiąkliwe, co czyni je idealnym wyborem tam, gdzie wymagana jest maksymalna trwałość i bezpieczeństwo. Często są wzmacniane włóknem szklanym, co dodatkowo zwiększa ich odporność, a niektóre modele posiadają zintegrowany drut wiązałkowy, ułatwiający mocowanie do zbrojenia. Produkowane są zgodnie z rygorystycznymi normami, takimi jak PN-EN 206-1:2003, co gwarantuje ich jakość i zgodność z wymaganiami technicznymi.

Podkładki stalowe: specjalistyczne rozwiązanie do zadań specjalnych, czyli podparcia zbrojenia górnego

Podkładki stalowe, wykonane z drutu zbrojeniowego, występują najczęściej w formie "drabinek" lub charakterystycznych "koziołków" typu ZET. Są to rozwiązania specjalistyczne, stosowane głównie do podparcia górnych siatek zbrojenia w grubych płytach stropowych lub fundamentowych. Ich wytrzymałość pozwala na stabilne utrzymanie ciężkiego zbrojenia w odpowiedniej pozycji. Należy jednak pamiętać o kluczowej zasadzie: muszą być w całości pokryte betonem. Pozostawienie odsłoniętych elementów stalowych na powierzchni betonu lub w jego bezpośrednim sąsiedztwie stwarza ryzyko korozji, która mogłaby rozprzestrzenić się na właściwe zbrojenie.

Dystanse punktowe vs. liniowe: które rozwiązanie sprawdzi się na Twojej budowie?

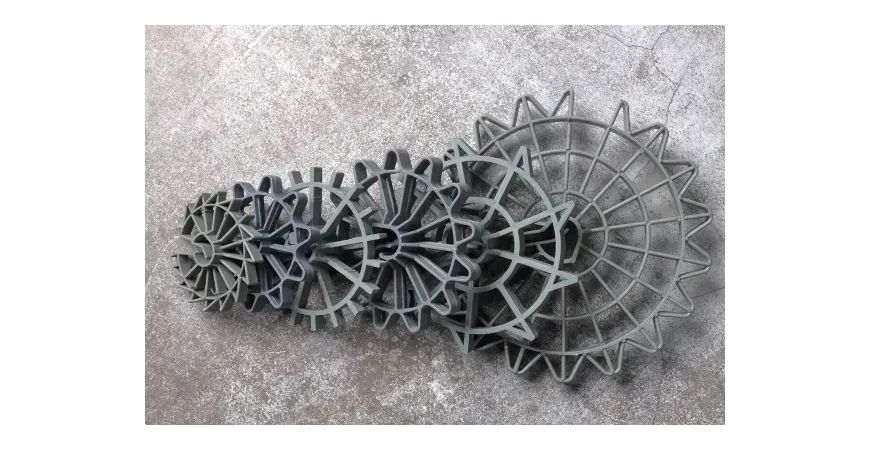

Wybór między dystansami punktowymi a liniowymi zależy od specyfiki elementu konstrukcyjnego i metody montażu. Dystanse punktowe, jak sama nazwa wskazuje, podpierają zbrojenie w konkretnych punktach. Do najpopularniejszych należą "gwiazdki", idealne do zbrojenia pionowego w ścianach i słupach, zapewniające otulinę z każdej strony. "Kości" to uniwersalne podkładki o kilku wysokościach dystansowych, a "krążki" lub "baryłki" świetnie sprawdzają się pod zbrojenie poziome na stabilnym podłożu. Na miękkim podłożu, takim jak styropian czy folia, niezastąpione są "grzybki" z szeroką podstawą, które zapobiegają wbijaniu się podkładki w podłoże.

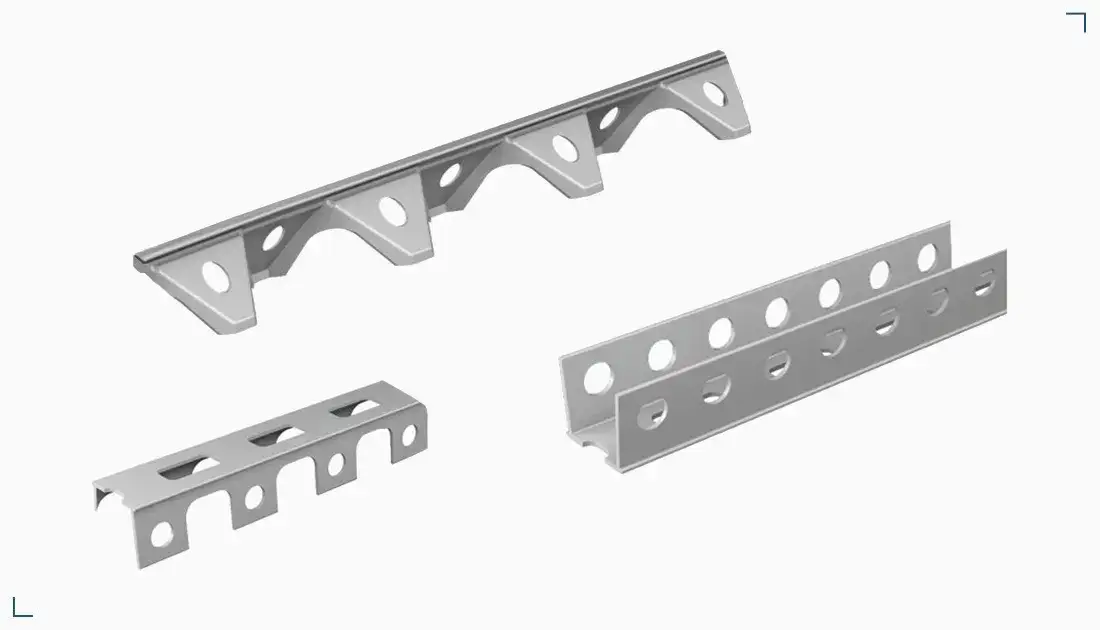

Dystanse liniowe, takie jak listwy zębate, listwy łańcuchowe ("mostki") czy drabinki stalowe, zapewniają ciągłe podparcie zbrojenia na całej długości. Są szczególnie efektywne na dużych powierzchniach, takich jak stropy czy płyty fundamentowe, gdzie przyspieszają pracę i gwarantują równomierną grubość otuliny. Listwy zębate są chyba najczęściej spotykane w stropach, gdzie ich rola w utrzymaniu dolnego zbrojenia jest nieoceniona. Wybór między nimi często sprowadza się do preferencji wykonawcy i wymagań projektowych.

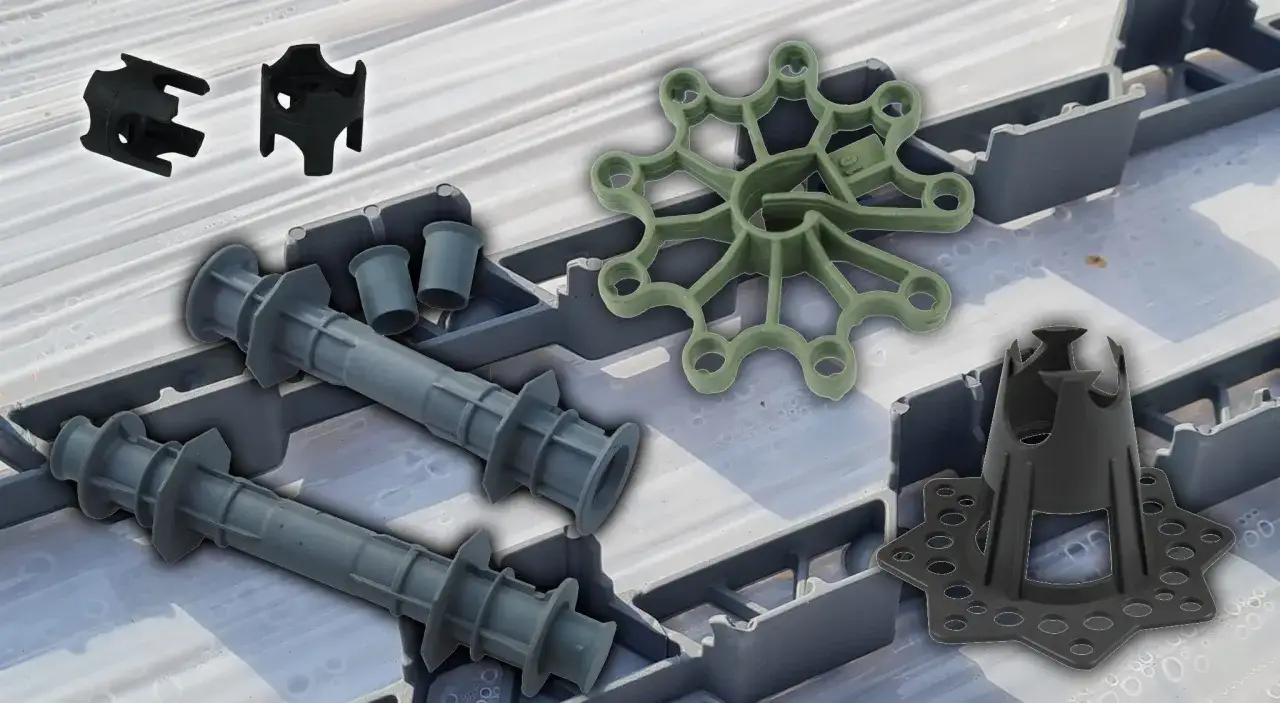

Dobór dystansów do elementów konstrukcji: praktyczny poradnik

Prawidłowy dobór podkładek dystansowych to nie tylko kwestia materiału czy kształtu, ale przede wszystkim dopasowania ich do konkretnego elementu konstrukcji. Każdy element fundament, strop, ściana czy słup ma swoje specyficzne wymagania, które należy bezwzględnie spełnić.

Fundamenty i płyty fundamentowe: jak zapewnić stabilność na twardym i miękkim podłożu (styropian, grunt)?

W przypadku fundamentów i płyt fundamentowych, ze względu na duży ciężar konstrukcji, zdecydowanie polecam stosowanie podkładek betonowych. Ich wysoka wytrzymałość na ściskanie gwarantuje, że zbrojenie nie zapadnie się pod własnym ciężarem ani pod ciężarem świeżo wylanego betonu. Kluczowe jest również uwzględnienie rodzaju podłoża. Na twardym, stabilnym podłożu (np. chudy beton) sprawdzą się standardowe podkładki. Jeśli jednak zbrojenie układane jest bezpośrednio na miękkim podłożu, takim jak styropian, piasek czy folia izolacyjna, absolutnie konieczne jest użycie podkładek o poszerzonej podstawie, czyli wspomnianych "grzybków". Zapobiega to ich wbijaniu się w podłoże i gwarantuje zachowanie projektowanej grubości otuliny.

Stropy i posadzki: jakie podkładki (listwy, baryłki) gwarantują idealnie równą otulinę dolną?

W stropach i posadzkach, gdzie kluczowe jest zapewnienie ciągłego i równego podparcia zbrojenia dolnego, najlepiej sprawdzają się listwy zębate. Ich liniowy charakter gwarantuje, że cała siatka zbrojeniowa będzie równomiernie uniesiona, co przekłada się na idealnie równą grubość otuliny. Oczywiście, można również stosować podkładki punktowe, takie jak baryłki, ale listwy zębate często przyspieszają pracę i minimalizują ryzyko błędów. Pamiętajmy, że w stropach często stosuje się zbrojenie dwuwarstwowe, co wymaga również odpowiedniego dystansowania górnej siatki o tym za chwilę.

Ściany i słupy: sekret idealnego montażu zbrojenia pionowego przy użyciu "gwiazdek"

Do zbrojenia pionowego w ścianach i słupach, czyli tam, gdzie pręty są ustawione w pionie, niezastąpione są podkładki typu "gwiazdka". Ich unikalny kształt z wypustkami pozwala na stabilne utrzymanie prętów w odpowiedniej odległości od szalunku z każdej strony. Dzięki temu otulina jest zachowana równomiernie wokół całego obwodu pręta, co jest niezwykle ważne dla ochrony przed korozją i zapewnienia nośności elementu. Gwiazdki są łatwe w montażu i skutecznie zapobiegają przemieszczaniu się zbrojenia podczas betonowania.

Zbrojenie dwuwarstwowe: jak prawidłowo dystansować górną siatkę w stropach i płytach?

W konstrukcjach ze zbrojeniem dwuwarstwowym, takich jak grube płyty stropowe czy fundamentowe, kluczowe jest prawidłowe dystansowanie górnej siatki zbrojenia od dolnej. Do tego celu najczęściej używa się stalowych "drabinek" lub "koziołków" typu ZET. Te elementy, umieszczone między dolną a górną siatką, zapewniają precyzyjny rozstaw i stabilność. Jak już wspomniałem, przy stosowaniu stalowych dystansów, musimy bezwzględnie zadbać o to, aby były one w całości pokryte betonem. Jest to absolutny wymóg, aby uniknąć ryzyka korozji, która mogłaby przenieść się na zbrojenie główne i osłabić całą konstrukcję.

Montaż podkładek dystansowych: kluczowe zasady i techniki

Nawet najlepsze i najdroższe podkładki dystansowe nie spełnią swojej funkcji, jeśli zostaną zamontowane nieprawidłowo. Prawidłowy montaż to sztuka, która wymaga uwagi i przestrzegania kilku podstawowych zasad. Jako Witold Kowalski, zawsze powtarzam moim ekipom, że to detale decydują o jakości końcowej.

Ile podkładek na metr kwadratowy? Złote zasady prawidłowego rozstawu

• Zalecany rozstaw podkładek to średnio 4-8 sztuk na metr kwadratowy.
• Oznacza to, że odstępy między poszczególnymi podkładkami powinny wynosić od 40 do 100 cm, w zależności od sztywności siatki zbrojeniowej i obciążenia.
• W strefach brzegowych i narożnikach, gdzie naprężenia są największe, a ryzyko ugięcia zbrojenia wzrasta, zagęszczenie podkładek powinno być większe. Często stosuje się tam rozstaw co 30-50 cm.
• W przypadku dystansów liniowych stalowych (drabinek), rozstaw między nimi wynosi zazwyczaj około 50 cm, co zapewnia stabilne podparcie górnej siatki.

Jak czytać projekt i dobierać wysokość podkładki do wymaganej grubości otuliny?

To jest absolutna podstawa i nie ma tu miejsca na kompromisy. Wysokość podkładki dystansowej musi ściśle odpowiadać grubości otuliny betonowej, która jest precyzyjnie określona w projekcie budowlanym. Zazwyczaj jest to wartość w zakresie 20-50 mm, ale zawsze należy sprawdzić konkretne wytyczne projektowe. Nieprawidłowa wysokość podkładki czy to za mała, czy za duża skutkuje brakiem wymaganej otuliny i w konsekwencji obniża trwałość i bezpieczeństwo konstrukcji. Zawsze upewnij się, że masz pod ręką projekt i dokładnie weryfikuj wymiary.

Prawidłowe układanie na różnych podłożach: od chudego betonu po izolację termiczną

Sposób układania podkładek zależy od rodzaju podłoża. Na twardym i stabilnym podłożu, takim jak chudy beton, większość typów podkładek punktowych i liniowych sprawdzi się doskonale. Jednakże, jeśli zbrojenie jest układane na miękkim podłożu, takim jak styropian, piasek, folia izolacyjna czy nawet grunt, kluczowe jest stosowanie podkładek o poszerzonej podstawie. Mówię tu o "grzybkach" lub innych dystansach ze zwiększoną powierzchnią styku z podłożem. Ich zadaniem jest rozłożenie ciężaru zbrojenia na większej powierzchni, co zapobiega wbijaniu się podkładek w miękkie podłoże i w konsekwencji zapadaniu się zbrojenia. Brak tej ostrożności prowadzi do utraty wymaganej otuliny i jest częstym błędem na budowach.

Przeczytaj również: Drewno konstrukcyjne: Gdzie kupić C24? Poradnik i ceny 2024!

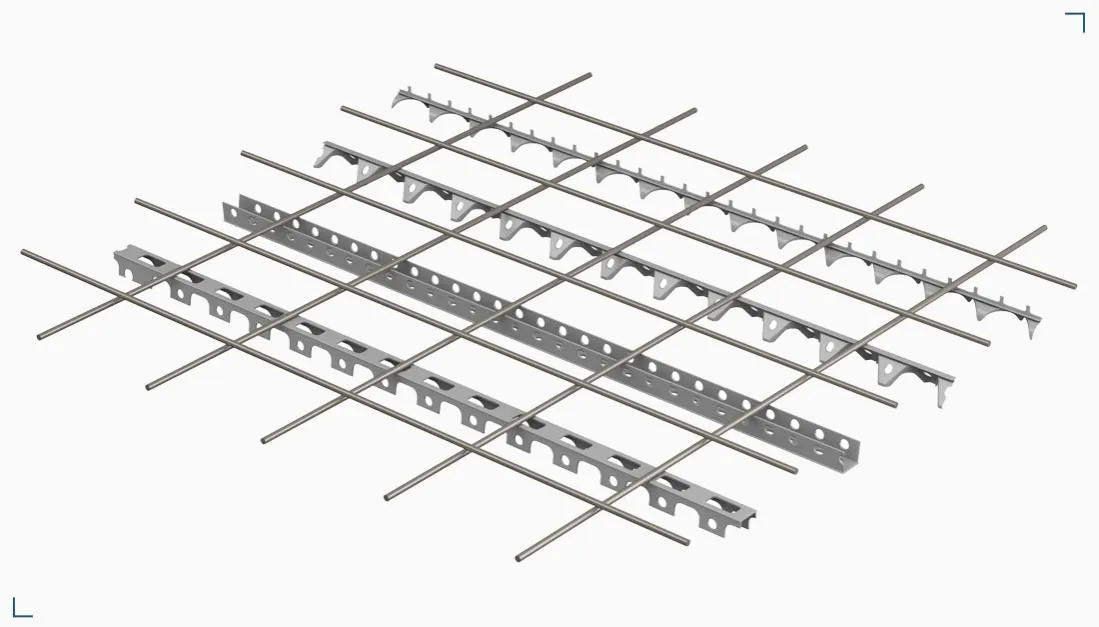

Unikaj tych błędów: najczęstsze pomyłki w stosowaniu podkładek

Przez lata pracy na budowach widziałem wiele, ale niektóre błędy w stosowaniu podkładek dystansowych powtarzają się nagminnie i, co gorsza, mogą mieć katastrofalne skutki dla trwałości i bezpieczeństwa całej konstrukcji. Chcę Cię przed nimi przestrzec, bo wiedza to pierwszy krok do uniknięcia kosztownych pomyłek.

Grzech główny: stosowanie prowizorycznych "dystansów" z cegieł, kamieni i odpadów

To jest chyba najgorszy i niestety, wciąż spotykany błąd na budowach. Zamiast profesjonalnych podkładek, niektórzy wykonawcy używają prowizorycznych "dystansów" kawałków cegieł, pustaków, kamieni, drewna czy odpadów betonowych. Jest to absolutnie niedopuszczalne! Materiały te mają inną nasiąkliwość niż beton konstrukcyjny, inną wytrzymałość, a często zawierają szkodliwe substancje. Różna nasiąkliwość prowadzi do nierównomiernego wchłaniania wody i wilgoci, co przyspiesza proces korozji zbrojenia. Ponadto, takie prowizoryczne elementy mogą być źródłem naprężeń, osłabiać strukturę betonu i nie gwarantują stabilnego utrzymania zbrojenia. Zawsze inwestuj w certyfikowane podkładki to niewielki koszt w porównaniu do potencjalnych strat.

Nigdy nie oszczędzaj na podkładkach dystansowych. To jak oszczędzanie na fundamentach domu prędzej czy później zemści się to z nawiązką.

Zbyt rzadki rozstaw: jak ugięcie zbrojenia niszczy całą konstrukcję od środka?

Kolejnym powszechnym błędem jest stosowanie zbyt małej liczby podkładek dystansowych, czyli ich zbyt rzadki rozstaw. Co się wtedy dzieje? Siatka zbrojeniowa, zwłaszcza ta o większych oczkach lub z cieńszych prętów, ugina się pod własnym ciężarem lub pod ciężarem świeżo wylanego betonu. W efekcie, w miejscach ugięcia, grubość otuliny betonowej drastycznie się zmniejsza, a w skrajnych przypadkach zbrojenie może nawet dotykać szalunku. Taka sytuacja prowadzi do obniżenia nośności konstrukcji, zwiększenia ryzyka korozji i skrócenia jej żywotności. Pamiętaj, że projektowana otulina musi być zachowana na całej powierzchni elementu, a nie tylko w punktach podparcia.

Niewłaściwy dobór podkładki do podłoża: co się stanie, gdy zbrojenie "utonie" w styropianie?

Wyobraź sobie, że układasz ciężkie zbrojenie na warstwie styropianu lub miękkiej folii izolacyjnej, a podkładasz pod nie małe, punktowe dystanse o niewielkiej powierzchni styku. Co się stanie? Podkładki po prostu wbiją się w miękkie podłoże, a zbrojenie "utonie", opierając się bezpośrednio na styropianie lub folii. Rezultat? Brak wymaganej otuliny betonowej, a co za tym idzie wszystkie negatywne konsekwencje, o których już mówiłem: korozja, obniżona odporność ogniowa i mniejsza nośność. Zawsze dobieraj podkładki z poszerzoną podstawą (np. "grzybki"), gdy pracujesz na miękkim lub podatnym podłożu. To prosta zasada, która ratuje wiele konstrukcji.
