Dystanse zbrojeniowe: klucz do trwałej otuliny i bezpiecznej konstrukcji betonowej
- Dystanse zbrojeniowe zapewniają stałą odległość między zbrojeniem a deskowaniem, tworząc tzw. otulinę.
- Prawidłowa otulina chroni stal zbrojeniową przed korozją, ogniem i zapewnia jej właściwą współpracę z betonem.

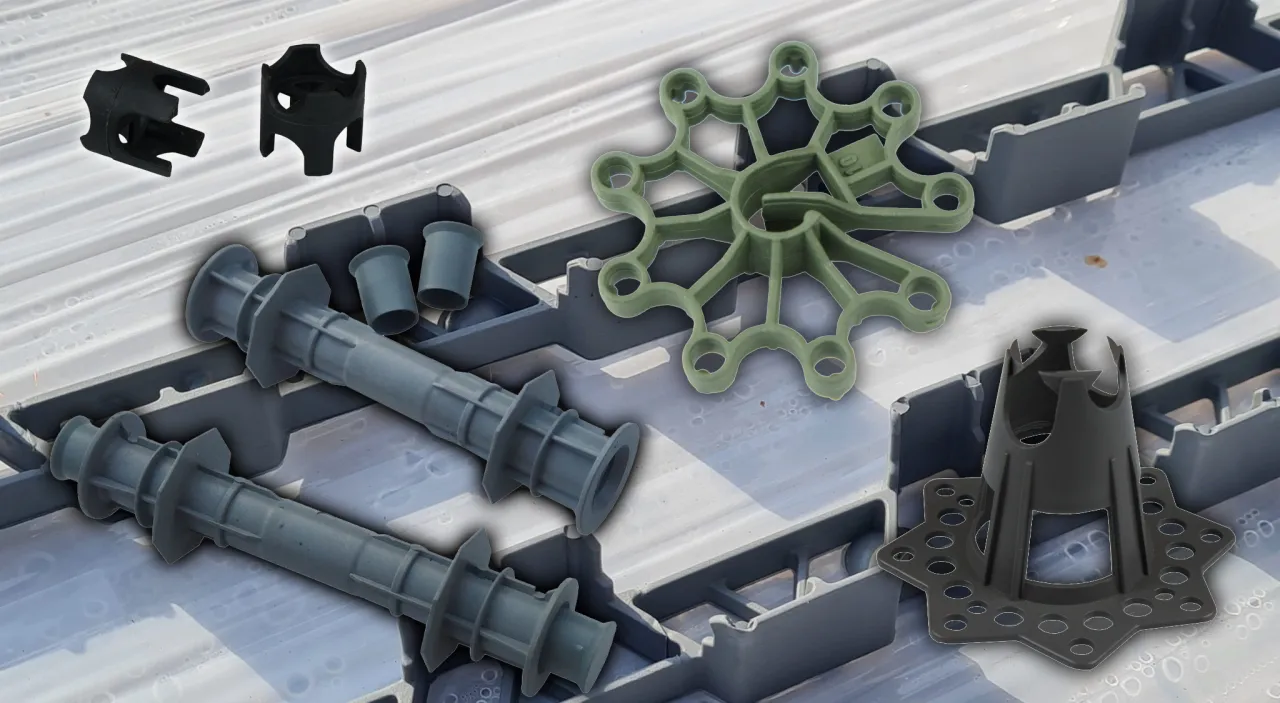

- Na rynku dostępne są dystanse plastikowe, betonowe i stalowe, każdy z nich ma specyficzne zastosowanie.
- Kształt dystansu (np. punktowy, liniowy, gwiazdka, siodłowy) powinien być dopasowany do rodzaju elementu konstrukcyjnego i ułożenia zbrojenia.
- Niewłaściwy dobór lub montaż dystansów to częsty błąd, który może prowadzić do osłabienia konstrukcji i jej pękania.
- Prawidłowy rozstaw i typ dystansów są kluczowe dla stabilności zbrojenia podczas betonowania.
Dystanse zbrojeniowe: mały element o gigantycznym znaczeniu dla trwałości budynku
Kiedy mówimy o konstrukcjach żelbetowych, kluczowym pojęciem jest otulina zbrojenia. To nic innego jak warstwa betonu, która otacza pręty zbrojeniowe, oddzielając je od środowiska zewnętrznego. Jej rola jest absolutnie fundamentalna: chroni stal przed korozją, która mogłaby osłabić konstrukcję, zapewnia odporność ogniową, a także gwarantuje odpowiednią przyczepność i współpracę stali z betonem. Brak otuliny lub jej niewystarczająca grubość to prosta droga do poważnych problemów od pęknięć i odprysków betonu, po utratę nośności i trwałości całej konstrukcji.Właśnie w tym miejscu do gry wchodzą dystanse zbrojeniowe. To te małe, często niedoceniane elementy są niewidocznymi strażnikami, którzy czuwają nad tym, aby projektowana grubość otuliny została zachowana. Ich zadaniem jest utrzymanie prętów zbrojeniowych w stałej, precyzyjnie określonej pozycji względem deskowania czy podłoża. Dzięki nim zbrojenie nie przesuwa się ani nie opada podczas kluczowego etapu betonowania, co jest gwarancją, że stal znajdzie się dokładnie tam, gdzie przewidział to projektant.
Wybór idealnego dystansu: przewodnik po materiałach i ich właściwościach
Wybór odpowiedniego dystansu to nie tylko kwestia jego wysokości, ale przede wszystkim materiału, z którego został wykonany. To właśnie właściwości materiału decydują o jego funkcjonalności, trwałości i przydatności w konkretnych warunkach. Przyjrzyjmy się najpopularniejszym typom.
Dystanse plastikowe (PVC, PP): kiedy uniwersalność jest kluczem?
Dystanse plastikowe, wykonane z PVC lub polipropylenu, to bez wątpienia najczęściej spotykane rozwiązanie na budowach, zwłaszcza w budownictwie jednorodzinnym i w prefabrykacji. Ich główne zalety to lekkość, odporność na korozję, wilgoć oraz zmiany temperatur. Są dostępne w ogromnej gamie kształtów od popularnych "gwiazdek" i "baryłek" po listwy liniowe, co czyni je niezwykle uniwersalnymi i łatwymi w montażu. Ich elastyczność i ekonomiczność sprawiają, że są pierwszym wyborem w wielu projektach, gdzie nie ma ekstremalnych wymagań co do wytrzymałości punktowej czy ognioodporności.
Dystanse betonowe: moc i trwałość dla najbardziej wymagających konstrukcji
Gdy wymagania rosną, a konstrukcja musi sprostać dużym obciążeniom lub ekstremalnym warunkom, dystanse betonowe stają się niezastąpione. Wykonane ze specjalnej mieszanki betonowej, często z dodatkiem włókien, charakteryzują się wyjątkową wytrzymałością, ognioodpornością i stabilnością. Są idealne do zastosowań w fundamentach, mostach, a także w betonie architektonicznym, gdzie liczy się jednolitość materiału i brak widocznych różnic w chłonności. Niektóre modele posiadają wtopiony drut wiązałkowy, co znacznie ułatwia ich mocowanie do zbrojenia i zapewnia jeszcze większą stabilność podczas betonowania.
Dystanse stalowe: niezastąpione wsparcie dla zbrojenia górnego
Dystanse stalowe, często nazywane "kobyłkami" lub "wężami", są wykonane z drutu zbrojeniowego i cechują się bardzo dużą wytrzymałością. Ich głównym zastosowaniem jest podparcie górnych warstw zbrojenia w grubych płytach, takich jak grube stropy czy płyty fundamentowe, gdzie ciężar górnej siatki jest znaczny. Ważne jest, aby pamiętać, że dystanse stalowe muszą być całkowicie zanurzone w betonie. W przeciwnym razie, jeśli ich fragmenty wystawałyby poza otulinę, mogłyby ulec korozji, co w konsekwencji osłabiłoby całą konstrukcję. Dlatego ich precyzyjne umiejscowienie jest kluczowe.
Kształt i typ dystansu: jak dopasować go do specyfiki elementu konstrukcji?
Poza materiałem, równie istotny jest kształt dystansu, który musi być ściśle dopasowany do konkretnego elementu konstrukcyjnego oraz sposobu ułożenia zbrojenia. Odpowiedni kształt gwarantuje nie tylko prawidłową otulinę, ale także stabilność zbrojenia i łatwość montażu.

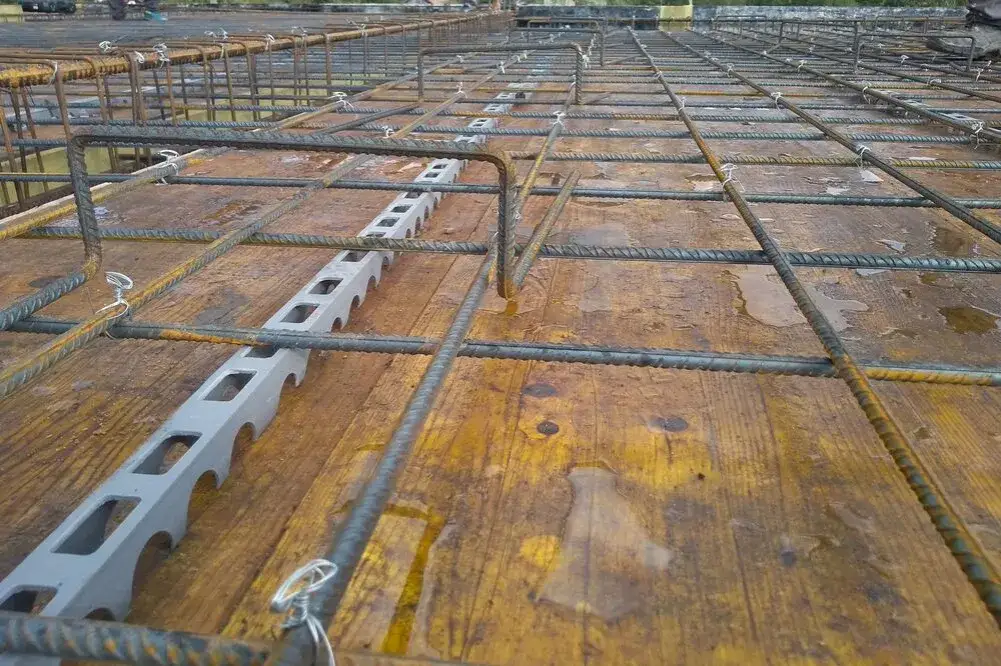

Zbrojenie poziome (stropy, ławy, płyty fundamentowe): dystanse punktowe czy listwy?
Dla zbrojenia poziomego, które występuje w stropach, ławach fundamentowych czy płytach, najczęściej stosuje się dystanse punktowe, takie jak "baryłki" czy krążki, oraz dystanse liniowe, czyli listwy. Dystanse punktowe są uniwersalne i sprawdzają się w większości przypadków. Jednak w przypadku większych powierzchni, gdzie zależy nam na ciągłym podparciu i przyspieszeniu pracy, listwy liniowe są zdecydowanie lepszym wyborem. Zapewniają one równomierne podparcie na całej długości, co minimalizuje ryzyko ugięcia się zbrojenia między punktami podparcia.

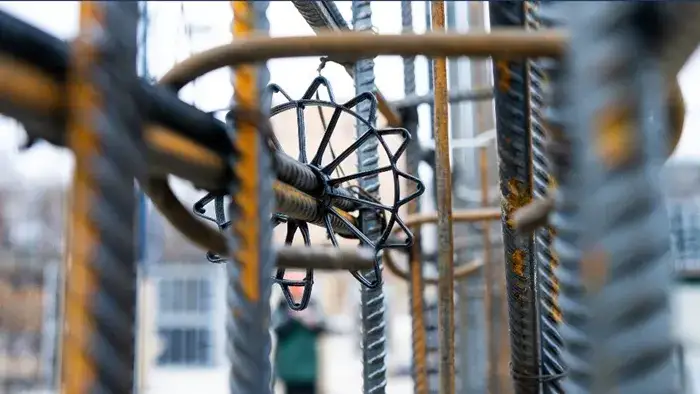

Zbrojenie pionowe (ściany i słupy): dlaczego "gwiazdka" jest najlepszym wyborem?
W przypadku zbrojenia pionowego, typowego dla ścian i słupów, dystanse typu "gwiazdka" są bezkonkurencyjne. Ich specjalna konstrukcja pozwala na objęcie pręta zbrojeniowego ze wszystkich stron, zapewniając równomierną otulinę wokół całego obwodu. To niezwykle ważne, ponieważ w elementach pionowych zbrojenie jest narażone na przemieszczenia w wielu płaszczyznach, a "gwiazdka" skutecznie je stabilizuje, gwarantując projektowaną grubość otuliny niezależnie od kierunku.
Konstrukcje z dwiema siatkami zbrojenia: rola dystansów siodłowych (kobyłek)
W konstrukcjach, gdzie występują dwie warstwy zbrojenia, na przykład w grubych stropach czy płytach fundamentowych, niezbędne są dystanse siodłowe, popularnie nazywane "kobyłkami". Ich główną funkcją jest podparcie górnej siatki zbrojenia na dolnej siatce, zapewniając odpowiednią odległość między nimi. Dzięki nim obie warstwy zbrojenia są stabilnie ułożone, co jest kluczowe dla prawidłowego rozkładu naprężeń i nośności całego elementu.
Specjalne wyzwania: jak układać zbrojenie na miękkim podłożu (styropian, grunt)?
Układanie zbrojenia na miękkim podłożu, takim jak styropian izolacyjny czy bezpośrednio na gruncie, wymaga zastosowania specjalnych dystansów. Mówię tu o "grzybkach" czy "talerzykach", które charakteryzują się poszerzoną podstawą. Dlaczego to takie ważne? Ponieważ szeroka podstawa zapobiega wbijaniu się dystansu w miękkie podłoże pod ciężarem zbrojenia. Bez tego, dystans mógłby się zapaść, a zbrojenie opadłoby, tracąc projektowaną otulinę, co w konsekwencji osłabiłoby całą konstrukcję.
Montaż dystansów zbrojeniowych: praktyczny poradnik krok po kroku
Nawet najlepsze, najsolidniejsze dystanse zbrojeniowe nie spełnią swojej roli, jeśli nie zostaną prawidłowo zamontowane. To właśnie precyzja i staranność na tym etapie decydują o ostatecznej jakości i trwałości konstrukcji. Z mojego doświadczenia wiem, że warto poświęcić temu odpowiednio dużo uwagi.
Jak odczytać z projektu wymaganą grubość otuliny?
Pierwszym i najważniejszym krokiem jest zawsze odczytanie z projektu budowlanego wymaganej grubości otuliny. To parametr projektowy, który uwzględnia klasę ekspozycji betonu, agresywność środowiska i typ konstrukcji. Wysokość dystansu musi dokładnie odpowiadać tej wartości. Typowe grubości otuliny wahają się od 20 do 50 mm, ale w elementach betonowanych bezpośrednio w gruncie, np. w fundamentach, może to być nawet 75 mm. Pamiętajmy, że norma Eurokod 2 precyzuje te wymagania, a ich przestrzeganie jest obowiązkowe.
Ile dystansów na m²? Kluczowe zasady prawidłowego rozstawu
Prawidłowy rozstaw dystansów to gwarancja stabilności zbrojenia. Zbyt rzadkie ułożenie może prowadzić do ugięcia się prętów i utraty otuliny. Orientacyjnie przyjmuje się, że należy stosować od 4 do 8 dystansów punktowych na 1 m², co przekłada się na rozstaw co 50-75 cm. Ważna zasada: przy krawędziach elementów, np. na brzegach stropów czy w narożach ścian, należy zagęścić rozstaw dystansów, aby zapewnić pełną otulinę w tych krytycznych miejscach. Dystanse stalowe, podtrzymujące zbrojenie górne, zazwyczaj rozstawia się co około 50 cm, ze względu na ich większą wytrzymałość i konieczność stabilnego podparcia cięższej siatki.
Montaż w praktyce: fundamenty, stropy i ściany bez tajemnic
- Fundamenty i płyty na gruncie: W tych elementach, ze względu na kontakt z gruntem i często większe wymagania dotyczące otuliny, najczęściej stosuje się dystanse betonowe lub plastikowe o szerokiej podstawie (tzw. grzybki lub talerzyki). Typowa otulina na chudziaku to 40-50 mm, natomiast w przypadku bezpośredniego kontaktu z gruntem może wynosić nawet 75 mm. Dystanse powinny być stabilnie ułożone na przygotowanym podłożu, tak aby nie zapadały się pod ciężarem zbrojenia.
- Stropy: W stropach najczęściej używamy plastikowych dystansów punktowych (baryłek, krążków) lub liniowych listew. Listwy są szczególnie efektywne przy zbrojeniu dolnym, zapewniając ciągłe podparcie. Dystanse siodłowe (kobyłki) są niezbędne do podparcia górnej siatki zbrojenia.
- Ściany i słupy: Tutaj królują dystanse typu "gwiazdka". Montuje się je bezpośrednio na prętach zbrojeniowych, co zapewnia równomierną otulinę ze wszystkich stron. Ważne jest, aby były one odpowiednio gęsto rozmieszczone w pionie, aby zbrojenie nie uginało się ani nie przemieszczało podczas wibrowania betonu.
Zapewnienie stabilności: jak uniknąć przesuwania się podkładek podczas betonowania?
Kluczowym aspektem, o którym zawsze przypominam, jest zapewnienie absolutnej stabilności zbrojenia i dystansów podczas betonowania. Prawidłowy rozstaw dystansów to podstawa, ale równie ważne jest ich ewentualne mocowanie, zwłaszcza w przypadku dystansów betonowych z drutem wiązałkowym, czy dystansów gwiazdkowych. W trakcie wibrowania betonu, siły działające na zbrojenie są znaczne. Każde przemieszczenie się dystansu lub ugięcie prętów może skutkować utratą otuliny, a w konsekwencji osłabieniem konstrukcji i jej pękaniem. Dlatego tak ważne jest, aby zbrojenie było sztywno i stabilnie ułożone przed rozpoczęciem prac betoniarskich.
Najczęstsze błędy w stosowaniu dystansów: jak ich unikać?
Jako doświadczony praktyk, widziałem na budowach wiele, ale najczęściej popełniane błędy w stosowaniu dystansów zbrojeniowych są zaskakująco powtarzalne. Świadomość tych pułapek jest kluczowa, aby ich unikać i zapewnić najwyższą jakość oraz bezpieczeństwo każdej konstrukcji.
Prowizorki na budowie: dlaczego cegła i pustak to najgorsi wrogowie Twojego zbrojenia?
To niestety plaga na wielu budowach stosowanie improwizowanych podkładek, takich jak kawałki cegieł, pustaków, drewna czy betonu komórkowego. Muszę to powiedzieć jasno: jest to absolutnie niedopuszczalne! Materiały te są zazwyczaj nasiąkliwe, mają inną chłonność niż beton konstrukcyjny i mogą tworzyć mostki kapilarne, przez które wilgoć będzie przenikać do zbrojenia, prowadząc do jego korozji. Ponadto, ich nieregularne kształty i niska wytrzymałość nie gwarantują stałej grubości otuliny. To oszczędność pozorna, która w przyszłości może kosztować znacznie więcej niż zakup profesjonalnych dystansów.
Zbyt rzadki rozstaw: niewidoczne zagrożenie dla nośności stropu
Kolejnym częstym błędem jest zbyt rzadkie rozmieszczenie dystansów. Wiele osób myśli, że "mniej znaczy taniej", ale w tym przypadku "mniej" oznacza "słabiej". Zbyt mała liczba podkładek dystansowych powoduje, że zbrojenie ugnie się pod własnym ciężarem lub pod ciężarem świeżego betonu. To z kolei prowadzi do przemieszczenia się prętów, utraty projektowanej otuliny, a w konsekwencji do osłabienia nośności i trwałości całej konstrukcji, zwłaszcza w przypadku stropów, gdzie precyzja ułożenia zbrojenia jest krytyczna.
Przeczytaj również: Klucz automatyczny do zbrojenia: Wybierz najlepszy i pracuj wydajnie!
Niewłaściwy dobór dystansu do podłoża: prosty błąd, kosztowne konsekwencje
Używanie dystansów o małej podstawie na miękkim podłożu, takim jak styropian izolacyjny, to błąd, który widuję zbyt często. Dystanse te, nieprzystosowane do rozkładania ciężaru na większej powierzchni, zapadają się w izolację pod ciężarem zbrojenia i betonu. Efekt? Zbrojenie opada, traci otulinę i przestaje pełnić swoją funkcję konstrukcyjną. To prosty błąd, który może mieć bardzo kosztowne konsekwencje dla całej konstrukcji.
Na koniec, wspomnę o błędzie najbardziej podstawowym, a zarazem najbardziej brzemiennym w skutki: całkowitym braku otuliny. Sytuacja, w której zbrojenie dotyka bezpośrednio deskowania, eliminuje jego funkcję konstrukcyjną, ponieważ stal nie jest w stanie prawidłowo współpracować z betonem. Co gorsza, brak otuliny naraża stal na bezpośredni kontakt z wilgocią i tlenem, co prowadzi do szybkiej korozji i degradacji całej konstrukcji. To błąd, którego należy unikać za wszelką cenę.
