Podkładki betonowe pod zbrojenie: Klucz do trwałości konstrukcji?

W świecie budownictwa żelbetowego, gdzie każdy detal ma znaczenie dla trwałości i bezpieczeństwa konstrukcji, podkładki betonowe pod zbrojenie często bywają niedoceniane. A to błąd! Te niepozorne elementy dystansowe pełnią kluczową rolę w zapewnieniu wymaganej grubości otuliny betonowej, która jest niczym tarcza ochronna dla stali zbrojeniowej. Ich prawidłowy wybór i zastosowanie to fundament, na którym opiera się długowieczność każdego obiektu.

Znaczenie podkładek betonowych dla trwałości konstrukcji

Czym jest otulina zbrojenia i dlaczego jej grubość to parametr krytyczny?

Otulina betonowa to warstwa betonu, która pokrywa stal zbrojeniową w konstrukcji żelbetowej. Jej grubość nie jest przypadkowa to parametr krytyczny, który ma za zadanie chronić stal przed dwoma głównymi zagrożeniami: korozją i działaniem ognia. Stal zbrojeniowa, choć wytrzymała, jest podatna na rdzewienie w kontakcie z wilgocią i tlenem. Odpowiednia grubość otuliny tworzy barierę alkaliczną, która pasywuje stal, spowalniając procesy korozyjne. Dodatkowo, w przypadku pożaru, otulina opóźnia nagrzewanie się stali, co pozwala konstrukcji dłużej zachować nośność. Norma PN-EN 1992-1-1 (Eurokod 2) precyzyjnie określa minimalne grubości otuliny, uzależniając je od klasy ekspozycji, czyli warunków środowiskowych, w jakich będzie pracował element (np. środowisko suche, wilgotne, agresywne chemicznie).

Rola podkładek betonowych: więcej niż tylko "dystans"

Kiedy mówimy o podkładkach betonowych, wielu myśli o nich wyłącznie jako o "dystansach". To prawda, że ich podstawową funkcją jest zapewnienie odpowiedniego odstępu między zbrojeniem a szalunkiem. Jednak ich rola jest znacznie szersza. Podkładki betonowe to integralne elementy konstrukcji, które gwarantują stałą i precyzyjną grubość otuliny na całej powierzchni elementu. Stabilizują zbrojenie, zapobiegając jego przemieszczaniu się podczas betonowania, co jest kluczowe dla zachowania projektowanej geometrii. Bez nich, zbrojenie mogłoby opadać na dno szalunku lub przesuwać się, co skutkowałoby niewystarczającą otuliną i osłabieniem konstrukcji. Z mojego doświadczenia wiem, że inwestycja w dobrej jakości podkładki to inwestycja w spokój i bezpieczeństwo na lata.

Konsekwencje błędów: co się dzieje, gdy zbrojenie jest zbyt blisko szalunku?

Niewłaściwa grubość otuliny lub jej całkowity brak to prosta droga do poważnych problemów konstrukcyjnych. Konsekwencje mogą być dalekosiężne i kosztowne:

• Przyspieszona korozja zbrojenia: Brak dostatecznej ochrony betonu sprawia, że stal jest narażona na wilgoć i tlen, co prowadzi do szybkiego rdzewienia. Rdza zwiększa objętość stali, powodując naprężenia w betonie.
• Pękanie i odpryskiwanie betonu: Wzrost objętości skorodowanej stali wywołuje wewnętrzne ciśnienie, które prowadzi do pęknięć i odprysków betonu, odsłaniając zbrojenie.
• Osłabienie konstrukcji: Korozja zmniejsza przekrój stali zbrojeniowej, co bezpośrednio przekłada się na spadek nośności i wytrzymałości całego elementu.
• Zmniejszona odporność ogniowa: Cieńsza otulina oznacza szybsze nagrzewanie się stali w przypadku pożaru, co skraca czas, w którym konstrukcja może utrzymać obciążenie.
• Konieczność kosztownych napraw: Wszelkie uszkodzenia wynikające z niewystarczającej otuliny wymagają zazwyczaj skomplikowanych i drogich prac naprawczych, a w skrajnych przypadkach nawet rozbiórki elementu.

Wybór podkładek betonowych: rodzaje i zastosowanie

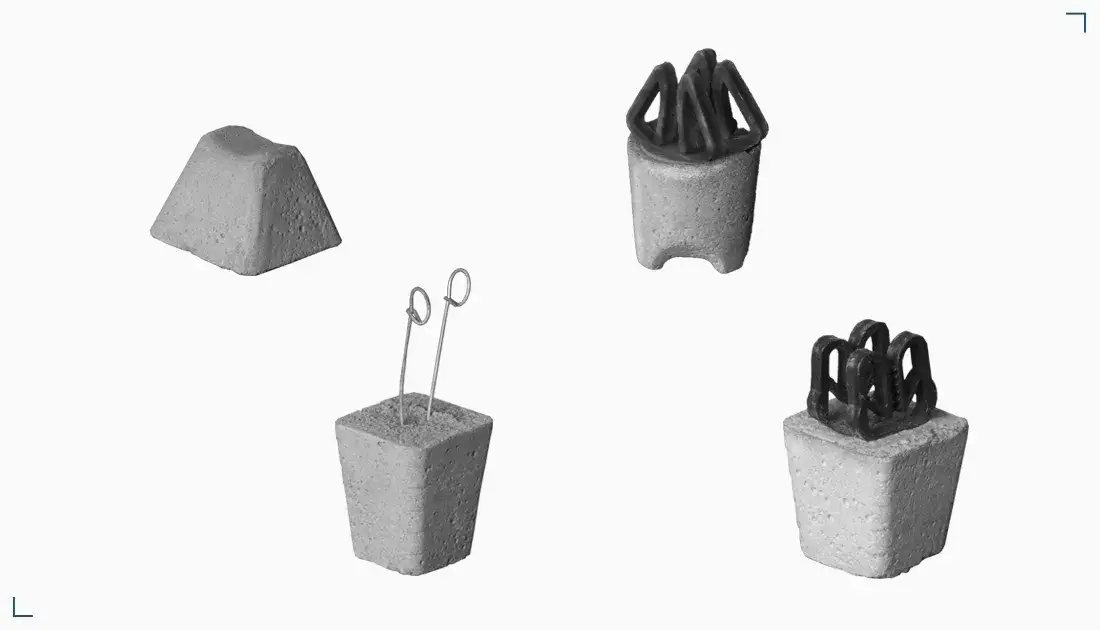

Podkładki punktowe (kostki, walce): uniwersalne rozwiązanie do fundamentów i stropów

Podkładki punktowe, znane również jako kostki, walce czy krążki, to zdecydowanie najpopularniejszy typ dystansów betonowych. Ich uniwersalny charakter sprawia, że są szeroko stosowane pod zbrojenie poziome, zwłaszcza w elementach takich jak ławy fundamentowe, płyty fundamentowe czy stropy. Ich prosta konstrukcja i łatwość montażu czynią je idealnym wyborem, szczególnie w budownictwie jednorodzinnym. Dostępne są w różnych wysokościach, co pozwala na precyzyjne dopasowanie do wymaganej grubości otuliny.

Podkładki listwowe (liniowe): kiedy stabilność na dużej powierzchni jest kluczowa?

Gdy mamy do czynienia z dużymi powierzchniami zbrojenia, zwłaszcza w elementach płytowych, podkładki listwowe, często o przekroju trójkątnym, stają się niezastąpione. Ich główną zaletą jest zapewnienie stabilnego i ciągłego podparcia dla siatki zbrojeniowej. Dzięki temu minimalizuje się ryzyko uginania się zbrojenia pod własnym ciężarem lub podczas wylewania betonu. Ich liniowy kształt ułatwia równomierne rozłożenie obciążeń i jest szczególnie efektywny tam, gdzie wymagana jest wysoka precyzja zachowania otuliny na dużej przestrzeni.

Dystanse do zbrojenia pionowego: jak zapewnić otulinę w ścianach i słupach?

Zapewnienie odpowiedniej otuliny w elementach pionowych, takich jak ściany, słupy czy belki, wymaga specjalistycznych rozwiązań. Do tego celu służą podkładki o konstrukcji umożliwiającej mocowanie do prętów zbrojeniowych. Często mają one kształt pierścieni lub gwiazdek, wyposażonych w otwory lub zatrzaski, które pozwalają na stabilne umieszczenie na pręcie. Ich zadaniem jest utrzymanie zbrojenia w odpowiedniej odległości od szalunku pionowego, co jest kluczowe dla zachowania projektowanej nośności i trwałości tych elementów.

Podkładki specjalistyczne z fibrobetonu: kiedy warto w nie zainwestować?

W niektórych projektach, zwłaszcza w budownictwie przemysłowym, inżynieryjnym czy w obiektach o podwyższonych wymaganiach, warto rozważyć zastosowanie podkładek z fibrobetonu, czyli betonu wzmocnionego włóknami. Charakteryzują się one zwiększoną odpornością na uszkodzenia mechaniczne, co jest nieocenione na placach budowy, gdzie podkładki są narażone na uderzenia czy obciążenia. Fibrobeton poprawia również ich ogólną wytrzymałość i trwałość, zapewniając jeszcze większą pewność co do zachowania otuliny w trudnych warunkach. To rozwiązanie dla tych, którzy nie idą na kompromisy w kwestii jakości.

Na co zwrócić uwagę przed zakupem? Kluczowe parametry techniczne

Wysokość podkładki a grubość otuliny: jak czytać oznaczenia i normy (Eurokod 2)?

Wysokość podkładki to nic innego jak projektowana grubość otuliny betonowej, którą ma ona zapewnić. To podstawowy parametr, na który musimy zwrócić uwagę. Na rynku dostępne są najpopularniejsze wymiary, takie jak 20mm, 25mm, 30mm, 40mm czy 50mm. Wybór odpowiedniej wysokości musi być ściśle zgodny z projektem konstrukcyjnym, który z kolei bazuje na wymaganiach Eurokodu 2 (PN-EN 1992-1-1) i określonej dla danego elementu klasy ekspozycji. Zawsze warto zweryfikować te dane z projektantem, aby mieć pewność, że wybrana podkładka spełni swoje zadanie.

Klasa betonu podkładki: dlaczego musi być równa lub wyższa od betonu konstrukcyjnego?

To jeden z kluczowych, a często pomijanych aspektów. Klasa betonu, z którego wykonane są podkładki, powinna być co najmniej równa, a najlepiej wyższa od klasy betonu konstrukcyjnego, który będzie wylewany. Dlaczego? Aby zapewnić jednorodność całego elementu. Różnice w klasie betonu mogą prowadzić do powstawania mostków termicznych, a co gorsza, do tworzenia ścieżek dla wilgoci i agresywnych substancji chemicznych. Podkładki wykonane z betonu o niższej klasie mogą stać się słabym punktem, przez który wilgoć będzie docierać do zbrojenia. Standardem są podkładki z betonu klasy C35/45 lub wyższej, co gwarantuje ich trwałość i spójność z otaczającą konstrukcją.

Drut wiązałkowy: czy wbudowany system mocowania to standard, którego warto wymagać?

Wiele podkładek betonowych, zwłaszcza tych przeznaczonych do zbrojenia poziomego, posiada wtopiony drut wiązałkowy. To drobny detal, który znacząco ułatwia i przyspiesza montaż. Dzięki niemu podkładkę można szybko i stabilnie przymocować do prętów zbrojeniowych, eliminując ryzyko jej przemieszczenia się podczas układania kolejnych warstw zbrojenia czy wylewania betonu. Z mojego doświadczenia wynika, że ten wbudowany system mocowania jest cechą, na którą zdecydowanie warto zwracać uwagę. Oszczędza czas i zwiększa pewność, że podkładki pozostaną na swoim miejscu.

Jak prawidłowo stosować podkładki betonowe na budowie?

Ile podkładek na m²? Zasady zagęszczania dla zbrojenia poziomego

Prawidłowe rozmieszczenie podkładek to podstawa. Dla zbrojenia poziomego, w przypadku podkładek punktowych, ogólna zasada mówi o stosowaniu od 4 do 6 sztuk na 1 m². Dokładna liczba zależy od kilku czynników, takich jak ciężar i sztywność siatki zbrojeniowej, średnica prętów oraz obciążenia, jakie będą działać na zbrojenie przed i w trakcie betonowania. Ważne jest, aby podkładki były rozmieszczone równomiernie, zapewniając stabilne podparcie na całej powierzchni i zapobiegając uginaniu się zbrojenia.

Rozstaw dystansów liniowych: jak uniknąć uginania się siatek zbrojeniowych?

W przypadku podkładek listwowych, które zapewniają ciągłe podparcie, typowy rozstaw wynosi około 60-80 cm. Taki odstęp jest zazwyczaj wystarczający, aby skutecznie zapobiec uginaniu się siatek zbrojeniowych pod własnym ciężarem lub podczas dynamicznych prac betonowych. Pamiętajmy, że ugięcie zbrojenia, nawet niewielkie, może skutkować zmniejszeniem grubości otuliny w kluczowych miejscach, co w dłuższej perspektywie negatywnie wpłynie na trwałość konstrukcji. Precyzja w tym zakresie jest więc nie do przecenienia.

Montaż na zbrojeniu pionowym: techniki zapewniające stabilność podczas betonowania

Montaż podkładek do zbrojenia pionowego w ścianach i słupach wymaga szczególnej uwagi. Kluczowe jest stabilne mocowanie, które zapewni utrzymanie podkładki w odpowiedniej pozycji nawet podczas wibrowania betonu. Często stosuje się podkładki z zatrzaskami lub otwory, przez które przewleka się drut wiązałkowy, mocując je do prętów zbrojeniowych. Należy upewnić się, że podkładki są dobrze osadzone i nie przemieszczą się pod naporem świeżego betonu, co mogłoby zagrozić integralności otuliny.

Najczęstsze błędy wykonawcze i jak ich unikać

Niestety, na budowach wciąż spotykam się z błędami, które wynikają z niewiedzy lub chęci "oszczędności". Oto najczęstsze z nich:

• Stosowanie prowizorycznych rozwiązań: Używanie kawałków cegieł, kamieni, drewna, a nawet kawałków pustaków zamiast certyfikowanych podkładek systemowych. Takie materiały nie zapewniają odpowiedniej wytrzymałości, nasiąkliwości ani jednorodności z betonem konstrukcyjnym, stając się potencjalnymi mostkami dla wilgoci i osłabiającymi otulinę.
• Niewystarczająca liczba podkładek: Zbyt mała ilość podkładek prowadzi do uginania się zbrojenia, zwłaszcza pod ciężarem betonu, co skutkuje zmniejszeniem otuliny.
• Błędny dobór wysokości: Wybór podkładek o niewłaściwej wysokości, niezgodnej z projektem, co bezpośrednio wpływa na grubość otuliny.
• Brak mocowania podkładek: Niezwiązanie podkładek zbrojeniem, co może prowadzić do ich przemieszczenia podczas betonowania.
• Używanie podkładek z tworzyw sztucznych w niewłaściwych warunkach: Choć mają swoje zastosowania, w wielu przypadkach podkładki plastikowe nie są odpowiednie, zwłaszcza gdy wymagana jest wysoka odporność ogniowa lub pełna jednorodność materiałowa.

Beton czy plastik? Porównanie podkładek pod zbrojenie

Wytrzymałość i stabilność pod obciążeniem: gdzie beton ma przewagę?

W kwestii wytrzymałości i stabilności pod dużym obciążeniem, podkładki betonowe mają wyraźną przewagę nad plastikowymi. Beton jest materiałem o znacznie większej sztywności i odporności na ściskanie. Oznacza to, że podkładki betonowe są mniej podatne na odkształcenia pod ciężarem zbrojenia, a także podczas dynamicznych procesów betonowania, wibrowania czy przemieszczania się pracowników po zbrojeniu. Podkładki plastikowe, zwłaszcza te słabszej jakości, mogą się uginać lub pękać, co prowadzi do zmniejszenia otuliny i osłabienia ochrony stali.

Rozszerzalność cieplna i przyczepność: dlaczego jednorodność materiałowa ma znaczenie?

Jednorodność materiałowa to kluczowy argument przemawiający za podkładkami betonowymi. Beton i stal mają zbliżone współczynniki rozszerzalności cieplnej, co oznacza, że reagują na zmiany temperatury w podobny sposób. Podkładki betonowe, będąc z tego samego materiału co otaczający beton konstrukcyjny, zachowują się identycznie. W przypadku podkładek plastikowych, ich rozszerzalność cieplna jest inna niż betonu. Może to prowadzić do powstawania mikropęknięć na styku podkładki z betonem, tworząc potencjalne ścieżki dla wnikania wilgoci i agresywnych substancji do zbrojenia. To zjawisko może osłabiać ochronę antykorozyjną w dłuższej perspektywie, co jest poważnym ryzykiem.

Odporność na ogień i warunki chemiczne: analiza bezpieczeństwa

Odporność na ogień to kolejny punkt, w którym betonowe podkładki wygrywają. Beton jest materiałem niepalnym i charakteryzuje się wysoką odpornością na wysokie temperatury, co przekłada się na lepsze parametry bezpieczeństwa pożarowego całej konstrukcji. Podkładki plastikowe topią się w wysokich temperaturach, co może prowadzić do utraty otuliny i szybszego nagrzewania się zbrojenia. Ponadto, beton jest zazwyczaj bardziej odporny na działanie agresywnych warunków chemicznych, co jest istotne w środowiskach przemysłowych czy w kontakcie z gruntem.

Przeczytaj również: Listwa betonowa pod zbrojenie: Klucz do trwałości i bezpieczeństwa

Aspekt ekonomiczny: czy niższa cena plastiku to rzeczywista oszczędność?

Na pierwszy rzut oka podkładki plastikowe mogą wydawać się bardziej ekonomicznym wyborem ze względu na ich niższą cenę zakupu. Jednak, jak to często bywa w budownictwie, pozorna oszczędność może okazać się bardzo kosztowna w dłuższej perspektywie. Potencjalne wady podkładek plastikowych mniejsza trwałość, ryzyko odkształceń, gorsza przyczepność i niższa odporność ogniowa mogą generować znacznie wyższe koszty związane z koniecznością napraw, a nawet osłabieniem konstrukcji. Zawsze powtarzam, że jakość podkładek to inwestycja w trwałość konstrukcji, a nie koszt, na którym warto oszczędzać.

Jakość podkładek to inwestycja w trwałość konstrukcji, a nie koszt, na którym warto oszczędzać.
