Zbrojenie odginane Comax: Jak zapewnić trwałość i szybkość budowy?

W dzisiejszych czasach, gdy efektywność i bezpieczeństwo na placu budowy są priorytetem, system zbrojenia odginanego Comax stanowi kluczowe rozwiązanie dla profesjonalistów z branży budowlanej. Jest to innowacyjny sposób na zapewnienie ciągłości zbrojenia w konstrukcjach żelbetowych, eliminujący wiele problemów związanych z tradycyjnymi metodami. W tym artykule, jako Witold Kowalski, postaram się przedstawić szczegółowe informacje techniczne i praktyczne, które są niezbędne do podjęcia świadomych decyzji projektowych i wykonawczych.

Zbrojenie odginane Comax: Rewolucja w ciągłości konstrukcji betonowych

Zbrojenie odginane Comax to przemyślany, prefabrykowany system, który ma za zadanie zapewnić niezawodną ciągłość zbrojenia w miejscach przerw roboczych podczas betonowania elementów żelbetowych. Jest to rozwiązanie, które eliminuje wiele niedogodności związanych z tradycyjnymi metodami. System składa się z profilowanej, ocynkowanej kasety wykonanej ze stalowej blachy perforowanej, w której fabrycznie umieszczone są zagięte pręty zbrojeniowe. Pręty te, zazwyczaj wykonane ze stali o wysokiej wytrzymałości, takiej jak B500B, są dodatkowo chronione przed zabrudzeniem i uszkodzeniem przez specjalną zrywalną osłonę. Zasada działania jest prosta, a zarazem genialna: kasetę montuje się do deskowania przed pierwszym etapem betonowania. Po związaniu betonu i demontażu szalunku, osłona jest zrywana, a pręty odginane do pozycji docelowej. Następnie łączy się je na zakład ze zbrojeniem kolejnego elementu, tworząc w pełni monolityczne połączenie. To eleganckie rozwiązanie skutecznie zastępuje problematyczne, często narażone na uszkodzenia "wąsy" zbrojeniowe, które były standardem w przeszłości.

Budowa systemu Comax: Co kryje się wewnątrz stalowej kasety?

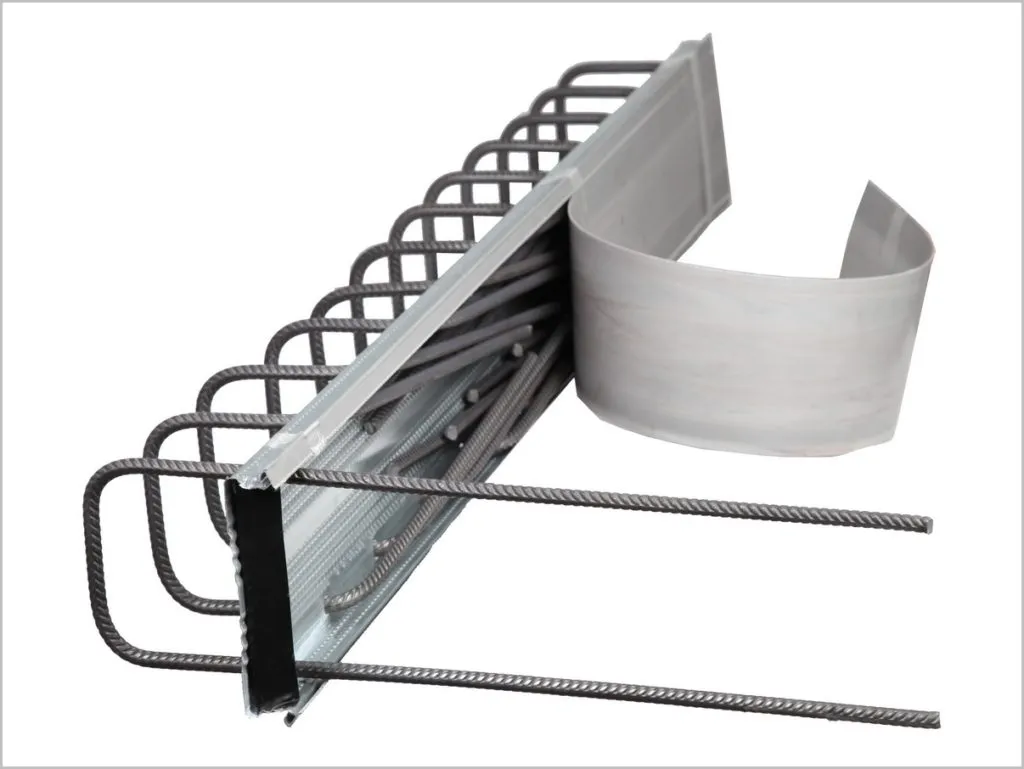

Zrozumienie budowy systemu Comax jest kluczowe dla jego prawidłowego zastosowania. Sercem systemu jest profilowana kaseta, wykonana ze stalowej blachy ocynkowanej i perforowanej. Perforacja nie jest przypadkowa zapewnia ona doskonałą przyczepność do betonu, co jest fundamentem dla efektywnego przenoszenia sił ścinających. Wewnątrz kasety znajdują się fabrycznie zagięte pręty zbrojeniowe. Zazwyczaj jest to stal o wysokiej wytrzymałości, spełniająca rygorystyczne normy, takie jak B500B, co gwarantuje odpowiednią nośność. Pręty są starannie zabezpieczone przed czynnikami zewnętrznymi, takimi jak brud czy uszkodzenia mechaniczne, za pomocą zrywalnej osłony, która może mieć formę taśmy lub blaszki. Standardowa długość jednego elementu systemu Comax to 1,25 metra, co ułatwia transport i montaż na budowie.

Koniec z ryzykownymi i czasochłonnymi metodami: Comax vs. tradycyjny zakład

Tradycyjne metody tworzenia przerw roboczych, często polegające na pozostawianiu wystających "wąsów" zbrojeniowych, wiązały się z szeregiem problemów. Przede wszystkim, wystające pręty stanowiły poważne zagrożenie dla bezpieczeństwa pracowników na placu budowy. Były także narażone na uszkodzenia mechaniczne, korozję oraz zabrudzenia, co mogło negatywnie wpływać na jakość i trwałość połączenia. Proces ich przygotowywania i późniejszego odginania był również czasochłonny i wymagał precyzji, często spowalniając postęp prac. System Comax eliminuje te wszystkie niedogodności. Dzięki zamknięciu prętów w kasecie, ryzyko uszkodzeń i zagrożeń BHP jest minimalizowane. Znacząco upraszcza i przyspiesza prace zbrojarskie i szalunkowe, co przekłada się na realne oszczędności czasu i kosztów. Co więcej, kontrolowane fabryczne zagięcie prętów i ich ochrona w kasecie zapewniają powtarzalną, wysoką jakość połączenia, której trudno było osiągnąć przy metodach tradycyjnych.

Comax w praktyce: Szybkość, bezpieczeństwo i jakość na budowie

W mojej ocenie, jako praktyka z branży, system Comax oferuje szereg korzyści, które są nie do przecenienia na współczesnym placu budowy. Przyjrzyjmy się im bliżej:

• Przyspieszenie prac: Comax znacząco skraca czasochłonne prace zbrojarskie i szalunkowe. Eliminuje potrzebę wykonywania skomplikowanych przejść prętów przez deskowanie, co jest szczególnie cenne przy napiętych harmonogramach.
• Bezpieczeństwo (BHP): Jest to jedna z najważniejszych zalet. Brak wystających, ostrych prętów na budowie drastycznie redukuje ryzyko wypadków i zwiększa komfort pracy, co jest dla mnie kluczowe.
• Uproszczenie szalunków: Montaż deskowania staje się łatwiejszy i szybszy, ponieważ nie trzeba już precyzyjnie dopasowywać szalunków do wystających prętów. To przekłada się na mniejsze zużycie materiałów i mniej pracy.
• Ochrona zbrojenia: Pręty schowane w kasecie są skutecznie chronione przed uszkodzeniami mechanicznymi, zabrudzeniami oraz korozją w trakcie przerw technologicznych, co gwarantuje ich pełną funkcjonalność.
• Pewność połączenia: Perforowana kaseta Comax zapewnia doskonałą przyczepność do betonu. Dzięki temu mamy pewność, że siły ścinające są prawidłowo przenoszone, a połączenie jest trwałe i niezawodne, co jest fundamentem każdej solidnej konstrukcji.

Praktyczne zastosowania systemu Comax w budownictwie

Elastyczność i niezawodność systemu Comax sprawiają, że znajduje on szerokie zastosowanie w różnorodnych konstrukcjach żelbetowych. Oto kluczowe obszary, w których Comax sprawdza się doskonale:

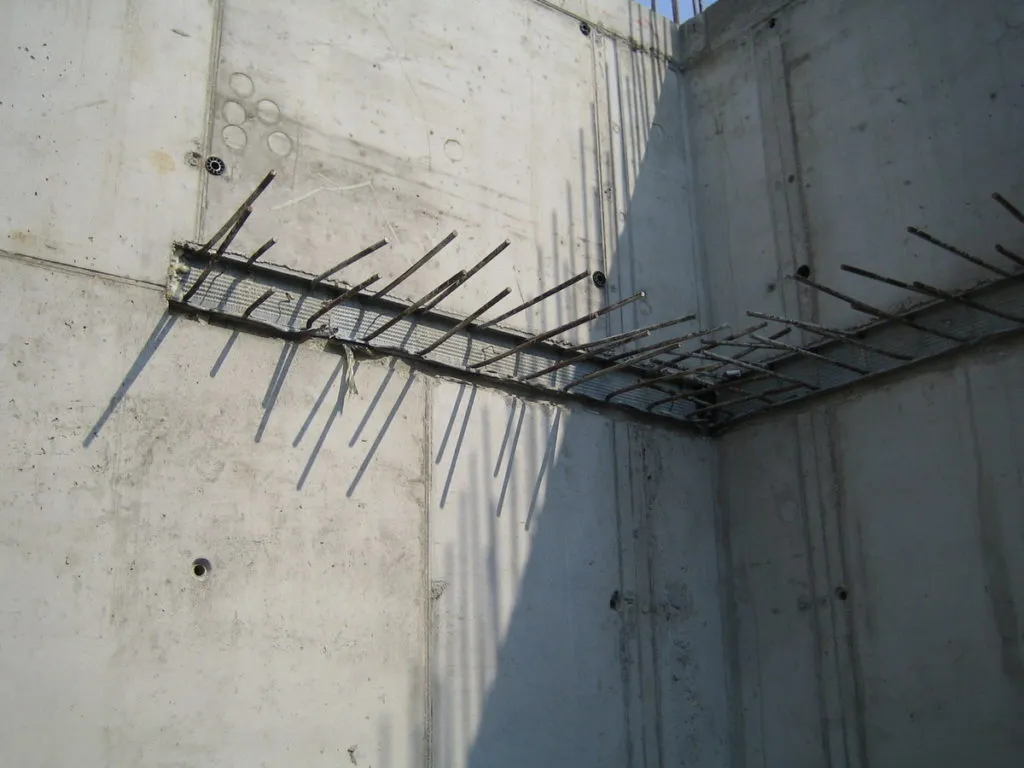

• Połączenie ściana-strop: To zdecydowanie najczęstszy i najbardziej typowy scenariusz użycia. Comax umożliwia szybkie i bezpieczne połączenie pionowych elementów (ścian) z poziomymi (stropami), zapewniając ciągłość zbrojenia w przerwach technologicznych betonowania.
• Monolityczne balkony i konsole: Wykonanie zbrojenia balkonów i konsol w tradycyjny sposób bywa skomplikowane i czasochłonne. Comax znacząco upraszcza ten proces, umożliwiając efektywne i bezpieczne połączenie tych elementów ze stropem.
• Spoczniki i biegi schodowe: Ze względu na często nieregularne kształty i złożoność zbrojenia, spoczniki i biegi schodowe są idealnym miejscem do zastosowania systemu Comax. Ułatwia on zbrojenie tych elementów, gwarantując precyzję i jakość.
• Niestandardowe konstrukcje i dobudowy: Tam, gdzie mamy do czynienia z łączeniem istniejących konstrukcji z nowymi, lub prefabrykatów z konstrukcją monolityczną, elastyczność systemu Comax okazuje się nieoceniona. Pozwala na tworzenie trwałych i bezpiecznych połączeń w trudnych warunkach.

Montaż Comax krok po kroku: Praktyczny przewodnik

Prawidłowy montaż systemu Comax jest kluczowy dla jego efektywności i bezpieczeństwa. Jako inżynier, zawsze podkreślam wagę przestrzegania instrukcji. Oto jak to wygląda w praktyce:

1. Krok 1: Prawidłowe mocowanie kasety do deskowania. Kasetę Comax należy solidnie i precyzyjnie zamocować do deskowania elementu betonowanego w pierwszym etapie. Ważne jest, aby była ona stabilna i ustawiona zgodnie z projektem. Często stosuje się specjalne gwoździe lub wkręty, które zapewniają pewne mocowanie.
2. Krok 2: Betonowanie pierwszego etapu i demontaż szalunku. Po zamocowaniu kasety, następuje betonowanie pierwszego etapu konstrukcji. Po związaniu betonu i osiągnięciu odpowiedniej wytrzymałości, można bezpiecznie przystąpić do demontażu szalunku. Kaseta Comax pozostaje wbetonowana w element.

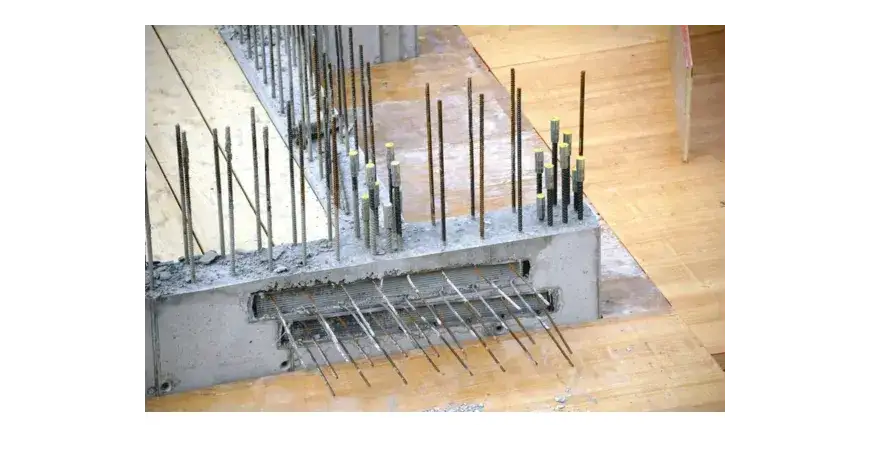

3. Krok 3: Odsłonięcie i bezpieczne odginanie prętów zbrojeniowych. Po usunięciu deskowania, należy delikatnie usunąć zrywalną osłonę kasety (taśmę lub blaszkę), która chroni pręty. Następnie, za pomocą odpowiednich narzędzi (np. klucza do odginania prętów), pręty zbrojeniowe są odginane do pozycji docelowej, zgodnie z projektem. Pamiętajmy, że pręty można odginać tylko raz!
4. Krok 4: Połączenie zbrojenia i przygotowanie do kolejnego betonowania. Odgięte pręty Comax są następnie łączone na zakład ze zbrojeniem elementu, który będzie betonowany w kolejnym etapie. Po sprawdzeniu poprawności ułożenia zbrojenia, można przystąpić do szalowania i betonowania drugiego etapu, tworząc monolityczne połączenie.

Comax dla inżyniera i projektanta: Kluczowe aspekty techniczne

Dobór odpowiedniego typu: Jak czytać oznaczenia i parametry techniczne

Systemy Comax, podobnie jak wiele innych specjalistycznych rozwiązań budowlanych, dostępne są w wielu wariantach, co pozwala na ich precyzyjne dopasowanie do wymagań konkretnego projektu. Dla inżyniera i projektanta kluczowe jest zrozumienie oznaczeń i parametrów technicznych, które determinują wybór odpowiedniego typu. Musimy zwrócić uwagę na kilka istotnych kwestii:

• Szerokość szyny (kasety): Parametr ten jest ściśle związany z grubością elementu żelbetowego, w którym ma być zastosowany system. Dostępne są szerokości od 60 mm do 240 mm, z popularnymi wariantami takimi jak 110 mm, 140 mm, 160 mm czy 190 mm.
• Średnica prętów: Comax oferuje pręty o różnych średnicach, co pozwala na przenoszenie zróżnicowanych obciążeń. Najczęściej spotykane średnice to 8 mm, 10 mm i 12 mm, ale dostępne są również większe, takie jak 14 mm i 16 mm, dla konstrukcji wymagających większej nośności.
• Rozstaw prętów: Odstępy między prętami w kasecie są również zmienne i mogą wynosić na przykład co 10 cm, 15 cm, 20 cm lub 25 cm. Dobór odpowiedniego rozstawu zależy od wymagań projektowych dotyczących zbrojenia.

Nośność połączenia: Kluczowa zasada 80% i jej wpływ na projektowanie

Jednym z najważniejszych aspektów, o którym każdy projektant musi pamiętać przy stosowaniu zbrojenia odginanego Comax, jest kwestia nośności połączenia. Należy mieć świadomość, że nośność połączenia wykonanego za pomocą zbrojenia odginanego jest zredukowana w stosunku do zbrojenia ciągłego. Przyjmuje się, że takie połączenie przenosi około 80% obciążenia, które mogłoby przenieść zbrojenie ciągłe. Oznacza to, że projektant musi bezwzględnie uwzględnić ten współczynnik redukcyjny (np. 0,8) w swoich obliczeniach statycznych, aby zapewnić bezpieczeństwo konstrukcji. Jest to krytyczny element projektowania, który nie może zostać pominięty. Dodatkowo, co niezwykle ważne, pręty zbrojeniowe w systemie Comax można odginać tylko raz. Jest to ograniczenie technologiczne, które należy uwzględnić na etapie planowania i wykonawstwa.

Zgodność z normami: Rola Aprobaty Technicznej ITB w zapewnieniu bezpieczeństwa

W Polsce, podobnie jak w innych krajach Unii Europejskiej, stosowanie innowacyjnych systemów budowlanych, takich jak zbrojenie odginane, jest regulowane przez odpowiednie przepisy i normy. Dla systemów zbrojenia odginanego kluczowe jest posiadanie Krajowej Oceny Technicznej lub Aprobaty Technicznej. W przypadku Comax, taka aprobata, wydana przez Instytut Techniki Budowlanej (ITB), stanowi oficjalne potwierdzenie, że system spełnia wszystkie wymagane normy bezpieczeństwa, jakości i trwałości. Jest to dla mnie, jako inżyniera, gwarancja, że produkt został poddany rygorystycznym badaniom i testom, a jego zastosowanie jest zgodne z polskim prawem budowlanym. Wybierając system z Aprobatą Techniczną ITB, mamy pewność, że inwestujemy w sprawdzone i bezpieczne rozwiązanie.

Comax a konkurencja: Przegląd alternatywnych rozwiązań

Przeczytaj również: Klucz do zbrojenia: Przyspiesz pracę i oszczędź siły! Poradnik

Przegląd popularnych systemów: Bindax, Plexus, Exbox

Chociaż Comax jest jednym z wiodących systemów zbrojenia odginanego na rynku, warto pamiętać, że nie jest jedynym. Na polskim rynku dostępne są również inne rozwiązania, które działają na podobnej zasadzie, oferując prefabrykowane kasety z odginanymi prętami do tworzenia przerw roboczych. Wybór konkretnego systemu często zależy od preferencji projektanta, dostępności na rynku, a także specyficznych wymagań projektu. Wśród popularnych konkurencyjnych systemów, które spotykamy na budowach, mogę wymienić:

• Bindax
• Exbox
• Plexus
• U-box

Każdy z tych systemów ma swoje specyficzne cechy i parametry, dlatego zawsze warto dokładnie zapoznać się z ich dokumentacją techniczną i aprobatami przed podjęciem decyzji o zastosowaniu.
