Ten artykuł to kompleksowy przewodnik po zbrojeniu górnym stropu, kluczowym elemencie konstrukcyjnym każdego budynku. Dowiesz się, dlaczego jest ono niezbędne dla bezpieczeństwa i stabilności Twojego domu, gdzie dokładnie musi się znaleźć, jak prawidłowo je wykonać w różnych typach stropów oraz jakich błędów wykonawczych bezwzględnie unikać.
Zbrojenie górne stropu klucz do stabilności i bezpieczeństwa konstrukcji
- Głównym zadaniem zbrojenia górnego jest przenoszenie naprężeń rozciągających, które powstają w górnej strefie stropu nad podporami.
- Jest ono absolutnie niezbędne nad wewnętrznymi ścianami nośnymi, wieńcami oraz wokół otworów, takich jak klatki schodowe czy kominy.
- Standardowo układa się je na długość 0,15-0,25 rozpiętości stropu, w głąb przęsła od lica podpory.
- W stropach gęstożebrowych (np. Teriva) zbrojenie górne jest obowiązkowe przy rozpiętości powyżej 4,5 m oraz gdy obciążenie użytkowe przekracza 2,5 kN/m².
- Wymagana minimalna otulina betonowa dla prętów zbrojeniowych wynosi 2-3 cm, co chroni stal przed korozją i ogniem.
- Pominięcie lub nieprawidłowe wykonanie zbrojenia górnego prowadzi do pęknięć, ugięć i utraty stabilności konstrukcji.
Czym właściwie jest zbrojenie górne i jaką rolę pełni w konstrukcji?
Zbrojenie górne stropu to nic innego jak stalowe pręty lub siatki zbrojeniowe, które umieszcza się w górnej części płyty stropowej, przede wszystkim nad podporami, czyli ścianami nośnymi lub podciągami. Jego główna rola to przenoszenie naprężeń rozciągających, które powstają w górnej strefie stropu w tych właśnie miejscach. Dzięki niemu beton, który jest słaby na rozciąganie, nie pęka, a cały strop zachowuje ciągłość konstrukcyjną i stabilność, ograniczając jednocześnie ugięcie. Warto podkreślić, że zbrojenie górne nie zwiększa nośności w środkowej części stropu (w przęśle), gdzie dominują naprężenia rozciągające w dolnej strefie, przenoszone przez zbrojenie dolne.Siły, z którymi walczy Twoja niewidoczna tarcza: zrozumieć naprężenia rozciągające nad podporą
Wyobraź sobie strop jako elastyczną deskę, która ugina się pod ciężarem. Gdy opiera się ona na dwóch podporach, jej środkowa część wygina się w dół, a dolna powierzchnia jest rozciągana. Nad podporami dzieje się coś odwrotnego strop ma tendencję do "unoszenia się" na krawędziach, co powoduje, że górna powierzchnia jest rozciągana. Beton doskonale radzi sobie z siłami ściskającymi, ale jest bardzo słaby na rozciąganie. Właśnie tutaj wkracza zbrojenie górne, działające jak Twoja niewidzialna tarcza. Przejmuje ono te siły rozciągające, zapobiegając powstawaniu rys i pęknięć w betonie nad podporami, co jest kluczowe dla integralności i bezpieczeństwa całej konstrukcji.
Co się stanie, jeśli pominiesz zbrojenie górne? Potencjalne skutki i zagrożenia
Pominięcie lub nieprawidłowe wykonanie zbrojenia górnego to jeden z najpoważniejszych błędów, jakie można popełnić podczas budowy stropu. Konsekwencje mogą być naprawdę dotkliwe:
- Pęknięcia stropu w strefach podporowych: To najczęstszy i najbardziej widoczny objaw. Pęknięcia te świadczą o tym, że beton nie poradził sobie z naprężeniami rozciągającymi.
- Nadmierne ugięcia stropu: Brak odpowiedniego zbrojenia górnego może prowadzić do większych niż dopuszczalne ugięć stropu, co wpływa na estetykę, a także może powodować problemy z wykończeniem (np. pękające tynki, problemy z posadzkami).
- Utrata ciągłości konstrukcyjnej: Strop przestaje pracować jako jednolity element. Powstają "zawiasy" plastyczne, które osłabiają całą konstrukcję.
- Zagrożenie dla stabilności całego budynku: W skrajnych przypadkach, zwłaszcza przy dużych obciążeniach lub w sytuacjach awaryjnych (np. pożar), osłabiony strop może stanowić realne zagrożenie dla bezpieczeństwa mieszkańców.
Jak widać, lekceważenie roli zbrojenia górnego to igranie z bezpieczeństwem. To nie jest element, na którym można oszczędzać ani który można potraktować po macoszemu.
Gdzie zbrojenie górne jest absolutnie niezbędne?
Strefa przypodporowa: najważniejsze pole bitwy o wytrzymałość stropu
Strefy przypodporowe to miejsca, gdzie strop opiera się na elementach nośnych budynku. Mówimy tu przede wszystkim o obszarach nad wewnętrznymi ścianami nośnymi, które przenoszą obciążenia z wyższych kondygnacji, oraz przy wieńcach na ścianach zewnętrznych. To właśnie tam, jak już wspominałem, koncentrują się największe naprężenia rozciągające w górnej części stropu. Zbrojenie górne jest w tych miejscach absolutnie obligatoryjne, aby zapewnić prawidłową pracę stropu i jego bezpieczne przenoszenie obciążeń na ściany.
Jak daleko od ściany? Praktyczne zasady wyznaczania długości zbrojenia
Długość zbrojenia górnego nie jest dowolna. Standardowo układa się je na długość 0,15 - 0,25 rozpiętości stropu, licząc od lica podpory w głąb przęsła. Oznacza to, że jeśli strop ma 6 metrów rozpiętości, zbrojenie górne powinno wystawać od 90 cm do 1,5 metra poza krawędź ściany. Pamiętajmy jednak, że te wartości to ogólne wytyczne. Dokładne długości, średnice i rozstawy prętów zawsze muszą wynikać z projektu konstrukcyjnego, który uwzględnia specyfikę danego budynku, obciążenia i rodzaj stropu. Nie ma tu miejsca na improwizację.
Wzmocnienie wokół otworów: kominy i klatki schodowe jako miejsca szczególnej troski
Strop to zazwyczaj jednolita płyta, ale często musimy w nim wykonać otwory czy to na klatkę schodową, czy na komin, czy też na inne instalacje. Takie otwory zaburzają ciągłość konstrukcyjną stropu i tworzą strefy koncentracji naprężeń. Dlatego też wokół wszelkich otworów w stropie konieczne jest stosowanie dodatkowego zbrojenia górnego. Ma ono za zadanie przenieść lokalne naprężenia i zapewnić, że otwór nie stanie się słabym punktem konstrukcji, prowadzącym do pęknięć i osłabienia stropu.
Kiedy rozpiętość ma znaczenie: dlaczego 4,5 metra to magiczna granica?
W przypadku stropów gęstożebrowych, takich jak popularna Teriva, istnieją konkretne wytyczne dotyczące zbrojenia górnego, które zależą od rozpiętości. Zgodnie z obowiązującymi normami, zbrojenie górne jest obowiązkowe, gdy rozpiętość stropu przekracza 4,5 metra. Dodatkowo, jest ono wymagane, gdy obciążenie użytkowe na stropie przekracza 2,5 kN/m². Dlaczego akurat 4,5 metra? Przy większych rozpiętościach, ugięcia stropu i naprężenia rozciągające nad podporami stają się na tyle znaczące, że wymagają dodatkowego wzmocnienia, aby zapewnić bezpieczeństwo i komfort użytkowania. To ważna zasada, której nie wolno ignorować.

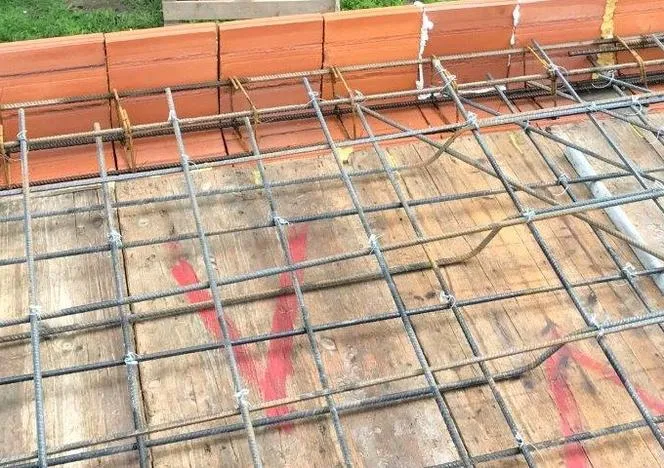

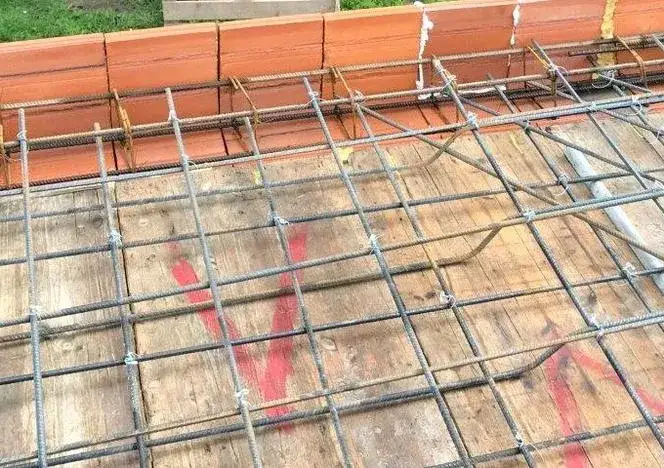

Jak prawidłowo wykonać zbrojenie górne w różnych typach stropów?
Strop monolityczny: jak prawidłowo wpleść zbrojenie górne w siatkę główną?
W stropach monolitycznych, czyli tych wylewanych w całości na budowie, zbrojenie górne jest integralną częścią całej siatki zbrojeniowej. Oznacza to, że pręty zbrojenia górnego są zazwyczaj układane w tej samej płaszczyźnie co zbrojenie dolne, ale oczywiście w górnej strefie stropu nad podporami. Najczęściej stosuje się tu pręty o średnicach 10-16 mm, które są odpowiednio gięte i łączone z resztą zbrojenia. Coraz popularniejsze stają się również gotowe siatki zgrzewane. Warto pamiętać, że w stropach krzyżowo zbrojonych, gdzie obciążenia przenoszone są w dwóch kierunkach, zbrojenie górne również układa się w obu kierunkach nad podporami, tworząc swoistą "czapkę" wzmacniającą.
Dobór średnicy i rozstawu prętów: co mówi projekt, a co praktyka?
Dobór średnicy i rozstawu prętów to kwestia kluczowa, która zawsze musi być zgodna z projektem konstrukcyjnym. W budownictwie jednorodzinnym, w zbrojeniu górnym stropów monolitycznych, typowe średnice prętów to 10 mm, 12 mm, rzadziej 14 mm. Standardowy rozstaw prętów w strefach przypodporowych wynosi zazwyczaj od 10 do 20 cm. Jako Witold Kowalski zawsze podkreślam: projektant oblicza te wartości na podstawie obciążeń i rozpiętości. Praktyka musi być bezwzględnie zgodna z jego wytycznymi. Nie wolno samowolnie zmniejszać średnic ani zwiększać rozstawu, bo to bezpośrednio wpływa na bezpieczeństwo.
Zbrojenie jednokierunkowe a krzyżowe: kluczowe różnice w układaniu prętów górnych
Różnica w układaniu prętów górnych wynika z tego, jak strop przenosi obciążenia. W stropach jednokierunkowo zbrojonych, gdzie obciążenia przenoszone są głównie w jednym kierunku (np. od ściany do ściany), zbrojenie górne układa się równolegle do głównego kierunku zbrojenia dolnego, nad podporami prostopadłymi do tego kierunku. Natomiast w stropach krzyżowo zbrojonych, które przenoszą obciążenia w dwóch prostopadłych kierunkach, zbrojenie górne musi być ułożone w obu tych kierunkach nad wszystkimi podporami. To zapewnia odpowiednie wzmocnienie w każdym punkcie, gdzie występują naprężenia rozciągające.
Strop gęstożebrowy (np. Teriva): siatka zbrojeniowa jako Twój sprzymierzeniec
Stropy gęstożebrowe, takie jak Teriva, mają nieco inną specyfikę. Zbrojenie dolne jest już wbudowane w prefabrykowane belki stropowe. Natomiast zbrojenie górne, zwane przypodporowym, wykonuje się na budowie. Najczęściej ma ono formę siatek zgrzewanych, które układa się nad podporami, w warstwie nadbetonu. Zgodnie z normą PN-B-03264:2002, przekrój tego zbrojenia nie powinien być mniejszy niż 0,2 przekroju zbrojenia dolnego. Ważne jest również, że przy rozpiętościach powyżej 4 metrów wymagane są także żebra rozdzielcze, które zwiększają sztywność stropu i równomiernie rozkładają obciążenia.
Jaką siatkę wybrać? Parametry, które musisz znać
W stropach gęstożebrowych do zbrojenia górnego najczęściej stosuje się gotowe siatki zgrzewane. Ich parametry są kluczowe i zawsze muszą być zgodne z projektem. Przykładowe, popularnie stosowane siatki to:
- Siatka z drutu ø4 mm o oczkach 10x10 cm
- Siatka z drutu ø6 mm o oczkach 15x15 cm
Zawsze jednak sprawdź wytyczne projektowe. To projektant określa, jaką siatkę należy zastosować, biorąc pod uwagę obciążenia i rozpiętości. Niewłaściwy dobór siatki może mieć poważne konsekwencje.

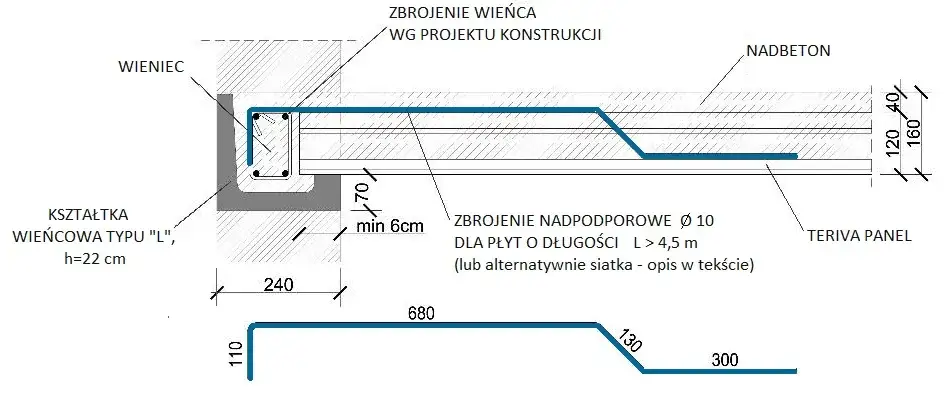

Prawidłowe ułożenie siatki względem wieńca i belek stropowych
Prawidłowe ułożenie siatki zbrojeniowej w stropach gęstożebrowych jest niezwykle ważne. Siatka musi być ułożona nad podporami, w górnej części warstwy nadbetonu. Należy zadbać o odpowiednie zakotwienie siatki w wieńcach, które opierają się na ścianach zewnętrznych, oraz w samych belkach stropowych. Musi ona wystawać poza lico podpory na długość określoną w projekcie. Zapewnienie odpowiedniej otuliny betonowej (o czym za chwilę) jest tu równie istotne, aby siatka mogła skutecznie pełnić swoją funkcję.
Stropy prefabrykowane (np. Filigran): na co zwrócić uwagę przy dozbrajaniu na budowie?

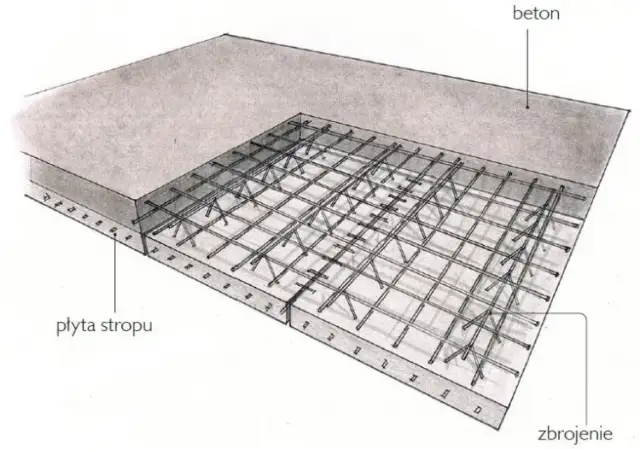

W stropach prefabrykowanych, takich jak system Filigran, zbrojenie dolne jest już wbudowane w elementy dostarczane na budowę. Jednakże, zbrojenie górne jest projektowane i układane na miejscu, podobnie jak w stropach gęstożebrowych. Dotyczy to głównie stref nad podporami oraz miejsc styku poszczególnych płyt prefabrykowanych. W tym przypadku kluczowa jest precyzja w dozbrajaniu. Musimy dokładnie odwzorować układ prętów i siatek z projektu, dbając o odpowiednie zakłady i otuliny. To właśnie te elementy decydują o tym, czy strop prefabrykowany będzie pracował jako jednolita płyta.
Materiały i narzędzia: co musisz wiedzieć?
Pręty żebrowane czy siatki zgrzewane? Porównanie rozwiązań
Wybór między prętami żebrowanymi a siatkami zgrzewanymi zależy od typu stropu i preferencji wykonawcy, zawsze jednak zgodnie z projektem. Pręty żebrowane (najczęściej klasy B500SP) są powszechnie stosowane w stropach monolitycznych, gdzie zbrojenie jest bardziej skomplikowane i wymaga indywidualnego gięcia i układania. Ich zaletą jest elastyczność i możliwość precyzyjnego dopasowania do kształtu konstrukcji. Siatki zgrzewane są natomiast bardzo popularne w stropach gęstożebrowych i prefabrykowanych, gdzie znacznie przyspieszają prace. Ich zaletą jest szybki montaż i gwarancja stałego rozstawu prętów. Oba rozwiązania są skuteczne, pod warunkiem, że są prawidłowo dobrane i ułożone.
Stal stali nierówna: jak czytać oznaczenia i wybrać właściwą klasę?
Do zbrojenia górnego stropów w Polsce najczęściej stosuje się stal zbrojeniową klasy A-III lub B500SP. Oznaczenia stali informują nas o jej właściwościach mechanicznych, przede wszystkim o granicy plastyczności. Na przykład, B500SP oznacza stal o granicy plastyczności 500 MPa, o podwyższonej ciągliwości. Zawsze musimy upewnić się, że używamy stali o klasie i gatunku zgodnym z projektem konstrukcyjnym. Niewłaściwa klasa stali, np. o niższej wytrzymałości, może drastycznie obniżyć nośność stropu i prowadzić do katastrofy. To nie jest miejsce na kompromisy.
Otulina i dystanse: dlaczego te małe elementy mają ogromne znaczenie?
Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe. Jej rola jest ogromna, choć często niedoceniana. Po pierwsze, chroni stal przed korozją, izolując ją od wilgoci i czynników atmosferycznych. Po drugie, zapewnia ochronę przeciwpożarową w razie pożaru, stal dłużej zachowuje swoje właściwości. Minimalna grubość otuliny dla zbrojenia górnego wynosi zazwyczaj 2-3 cm. Aby zapewnić tę grubość i utrzymać pręty we właściwej pozycji podczas betonowania, stosuje się dystanse zbrojeniowe małe elementy z tworzywa sztucznego lub betonu, które podkładamy pod zbrojenie. Bez nich, pręty mogłyby opaść na deskowanie, a otulina byłaby niewystarczająca.Drut wiązałkowy: jak poprawnie i stabilnie łączyć pręty zbrojeniowe?
Drut wiązałkowy, choć nie przenosi sił konstrukcyjnych, jest absolutnie niezbędny do stabilizacji zbrojenia. Jego zadaniem jest połączenie prętów w siatkę w taki sposób, aby nie przemieściły się one podczas układania betonu. Należy wiązać pręty w odpowiednich miejscach, zazwyczaj co drugie skrzyżowanie, tak aby cała konstrukcja zbrojeniowa była sztywna i stabilna. Nie jest to trudne, ale wymaga staranności. Niestaranne wiązanie może sprawić, że zbrojenie przesunie się podczas wibracji betonu, tracąc swoją funkcję.

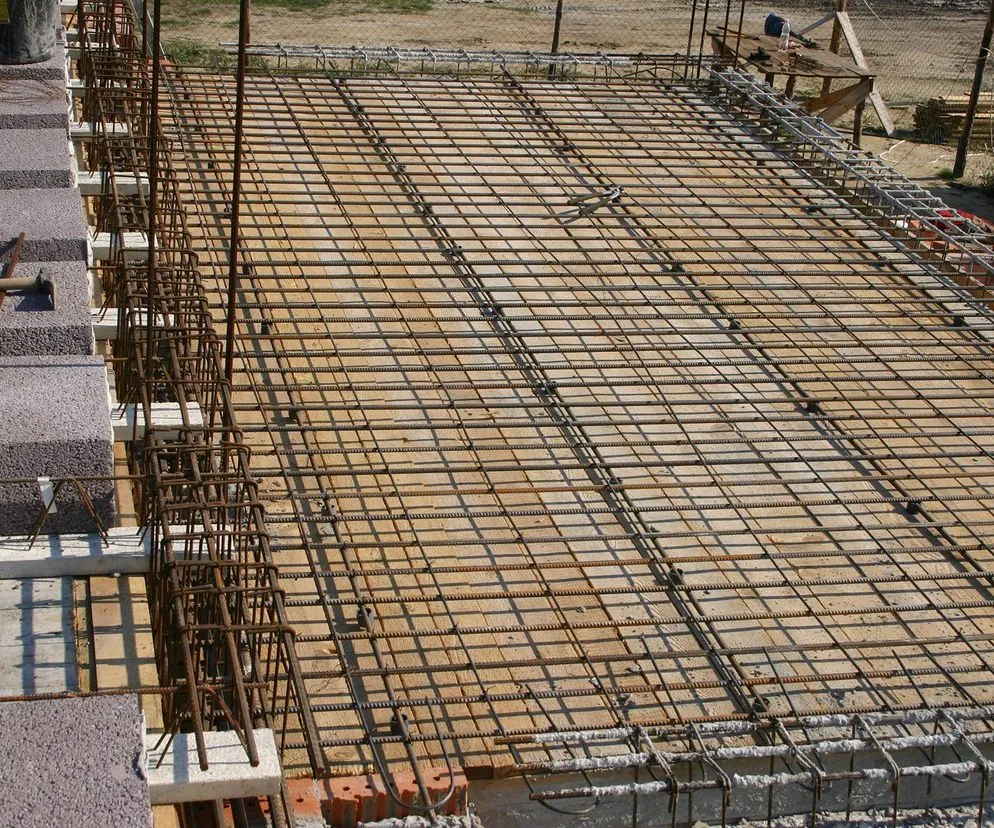

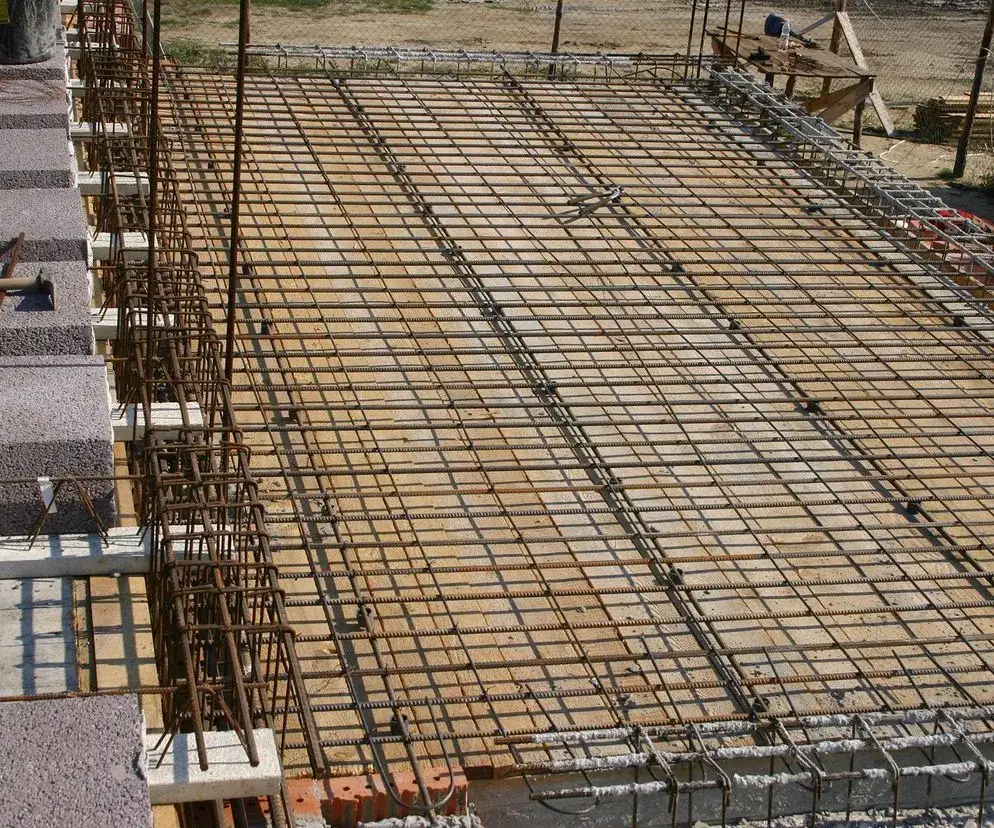

Unikaj tych błędów: 7 grzechów głównych zbrojenia górnego
Błąd #1: Zła lokalizacja: dlaczego zbrojenie na środku przęsła to strata pieniędzy?
Jak już wielokrotnie podkreślałem, zbrojenie górne jest potrzebne tam, gdzie występują naprężenia rozciągające w górnej strefie stropu, czyli nad podporami. Układanie go na środku rozpiętości przęsła to poważny błąd. W tym miejscu, w górnej strefie, beton jest ściskany, a zbrojenie górne nie pełni żadnej funkcji konstrukcyjnej. To po prostu strata materiału i czasu, która nie przynosi żadnych korzyści, a może nawet utrudnić prawidłową pracę zbrojenia dolnego.
Błąd #2: Brak ciągłości nad podporą: konsekwencje zbyt krótkich zakładów
Zbrojenie musi działać jako ciągły element. Jeśli pręty zbrojenia górnego są zbyt krótkie i nie zapewniają odpowiedniego zakładu (czyli długości, na której pręty się zazębiają i przenoszą siły), to ciągłość zbrojenia nad podporą zostaje przerwana. W efekcie, w miejscu zbyt krótkiego zakładu, strop jest osłabiony i podatny na pęknięcia. Długość zakładu jest zawsze określona w projekcie i zależy od średnicy prętów oraz klasy betonu nie wolno jej skracać.
Błąd #3: Zignorowana otulina: cichy zabójca Twojego zbrojenia
Zbyt mała otulina betonowa to jeden z najbardziej podstępnych błędów. Jeśli pręty zbrojeniowe są ułożone zbyt blisko powierzchni betonu, są one narażone na korozję. Wilgoć i powietrze łatwiej docierają do stali, powodując rdzewienie. Zardzewiałe zbrojenie traci swoją wytrzymałość, a rozszerzająca się rdza może powodować pękanie i odpadanie betonu. To "cichy zabójca", który z czasem osłabia konstrukcję i może doprowadzić do poważnych problemów.
Błąd #4: Chodzenie po zbrojeniu: jak nie zniszczyć pracy przed betonowaniem?
Po ułożeniu zbrojenia, zwłaszcza tego górnego, które jest delikatniejsze i często składa się z cieńszych prętów lub siatek, chodzenie po nim jest absolutnie zabronione. Może to prowadzić do przesunięcia prętów, ich odkształcenia, a nawet zerwania wiązań. Jeśli zbrojenie przesunie się z właściwej pozycji, nie będzie w stanie prawidłowo przenosić naprężeń. Zawsze należy zapewnić pomosty robocze lub deski, po których można bezpiecznie poruszać się po stropie przed betonowaniem, nie naruszając ułożonego zbrojenia.
Błąd #5: Niewłaściwa średnica prętów: oszczędność, która może kosztować katastrofę
Stosowanie prętów o mniejszej średnicy lub niższej klasie wytrzymałości niż te przewidziane w projekcie to próba "oszczędności", która może mieć katastrofalne skutki. Każda średnica pręta i klasa stali jest precyzyjnie obliczona przez konstruktora, aby strop był w stanie przenieść określone obciążenia. Zmniejszenie tych parametrów oznacza bezpośrednie obniżenie nośności stropu, co może prowadzić do jego pęknięć, nadmiernych ugięć, a w najgorszym przypadku do zawalenia. To absolutnie niedopuszczalne.
Błąd #6: Brak stabilizacji prętów: jak uniknąć przemieszczenia siatki podczas wylewania betonu?
Nawet jeśli zbrojenie zostało ułożone prawidłowo, ale nie zostało odpowiednio ustabilizowane np. brakuje podkładek dystansowych, a wiązania drutem są niestaranne to podczas wylewania i wibrowania betonu może się ono przemieścić. Wibrowanie ma na celu zagęszczenie betonu, ale jeśli zbrojenie nie jest sztywno połączone, może "płynąć" wraz z betonem, zmieniając swoją pozycję. W efekcie, zbrojenie znajdzie się w niewłaściwym miejscu, a jego funkcja zostanie zaburzona, co osłabi konstrukcję.
Błąd #7: Pominięcie żeber rozdzielczych w stropach gęstożebrowych
Żebra rozdzielcze w stropach gęstożebrowych, choć często traktowane po macoszemu, pełnią bardzo ważną funkcję, zwłaszcza przy większych rozpiętościach (powyżej 4 m). Zwiększają one sztywność poprzeczną stropu i pomagają w równomiernym rozkładaniu obciążeń na wszystkie belki. Ich pominięcie jest błędem konstrukcyjnym, który może prowadzić do nadmiernych ugięć, nierównomiernej pracy stropu i powstawania pęknięć. Zawsze należy je wykonać zgodnie z projektem.
Przepisy i normy: co musisz wiedzieć o zbrojeniu górnym?
PN-EN 1992-1-1 (Eurokod 2): kluczowe wytyczne projektowe
W Polsce podstawowym dokumentem regulującym projektowanie konstrukcji żelbetowych, w tym zbrojenia górnego stropów, jest norma PN-EN 1992-1-1, czyli Eurokod 2. To właśnie na jej podstawie konstruktorzy obliczają wymagane średnice prętów, ich rozstawy, długości zakotwień i zakładów oraz minimalne grubości otuliny. Każdy profesjonalny projektant musi stosować się do wytycznych tej normy, a wykonawca powinien mieć świadomość jej istnienia i znaczenia. To gwarancja, że konstrukcja spełnia wymagania bezpieczeństwa.
Rola kierownika budowy: dlaczego odbiór zbrojenia przed betonowaniem jest krytyczny?
Rola kierownika budowy w procesie wykonawstwa zbrojenia górnego jest absolutnie kluczowa. To on, jako osoba odpowiedzialna za zgodność wykonania z projektem i normami, musi dokonać odbioru zbrojenia przed betonowaniem. Podczas tego odbioru weryfikuje się wszystkie parametry: lokalizację, długość, średnice i rozstaw prętów, otulinę, jakość wiązań oraz ogólną stabilność zbrojenia. Pominięcie tego etapu lub jego niedokładne przeprowadzenie to proszenie się o kłopoty. Tylko prawidłowo odebrane zbrojenie daje pewność, że strop będzie bezpieczny i trwały.
Zbrojenie górne: Twoja polisa bezpieczeństwa na lata
Lista kontrolna: sprawdź te 5 punktów, zanim zalejesz strop betonem
Zanim betonowóz podjedzie na budowę, upewnij się, że zbrojenie górne jest wykonane perfekcyjnie. Oto moja lista kontrolna:
- Lokalizacja: Czy zbrojenie górne znajduje się wyłącznie nad podporami (ścianami, wieńcami) i wokół otworów?
- Długość: Czy pręty lub siatki mają odpowiednią długość (0,15-0,25 rozpiętości) i są prawidłowo zakotwione?
- Otulina: Czy zapewniono minimalną otulinę betonową (2-3 cm) za pomocą dystansów?
- Średnica i rozstaw: Czy średnice prętów/siatek oraz ich rozstaw są zgodne z projektem?
- Stabilizacja: Czy zbrojenie jest stabilne, dobrze związane drutem wiązałkowym i nie ma ryzyka jego przesunięcia?
Przeczytaj również: Zbrojenie pod słup: Klucz do trwałej konstrukcji. Uniknij 7 błędów!
Dlaczego profesjonalny projekt i rzetelne wykonawstwo to jedyna droga?
Zbrojenie górne, choć często niewidoczne po zakończeniu budowy, jest elementem krytycznym dla bezpieczeństwa i trwałości każdego stropu. Jak widzieliśmy, błędy w jego wykonaniu mogą mieć bardzo poważne konsekwencje. Dlatego też, jako Witold Kowalski, zawsze podkreślam, że tylko profesjonalny projekt konstrukcyjny, wykonany przez doświadczonego inżyniera, oraz rzetelne, zgodne z nim wykonawstwo, gwarantują, że strop będzie służył bezpiecznie przez lata. To nie jest miejsce na oszczędności czy improwizację. Prawidłowo wykonane zbrojenie górne to Twoja polisa ubezpieczeniowa na bezpieczny i stabilny dom.
