Listwa betonowa pod zbrojenie: Klucz do trwałości i bezpieczeństwa

W świecie budownictwa żelbetowego, gdzie każdy detal ma znaczenie dla trwałości i bezpieczeństwa konstrukcji, listwa betonowa pod zbrojenie odgrywa rolę często niedocenianą, a jednak absolutnie fundamentalną. To niewielki element, który decyduje o prawidłowym ułożeniu zbrojenia i zapewnieniu mu odpowiedniej otuliny betonowej. Bez niej, nawet najlepiej zaprojektowana konstrukcja może stracić swoje kluczowe właściwości. W tym artykule przyjrzymy się, dlaczego prawidłowy dobór i montaż listew betonowych jest tak istotny i jak wpływa na długowieczność oraz bezpieczeństwo każdej budowli.

Kluczowa rola listwy betonowej w trwałości konstrukcji

Czym jest listwa betonowa i jaką kluczową rolę pełni pod zbrojeniem?

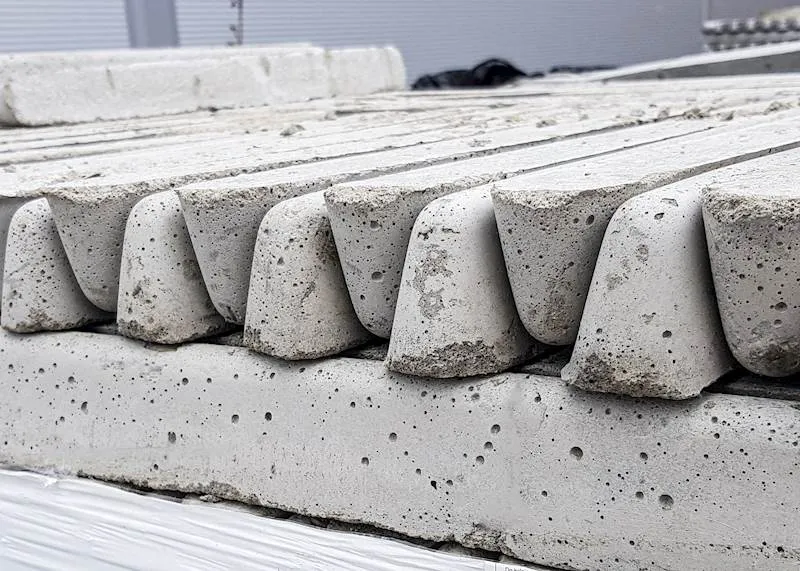

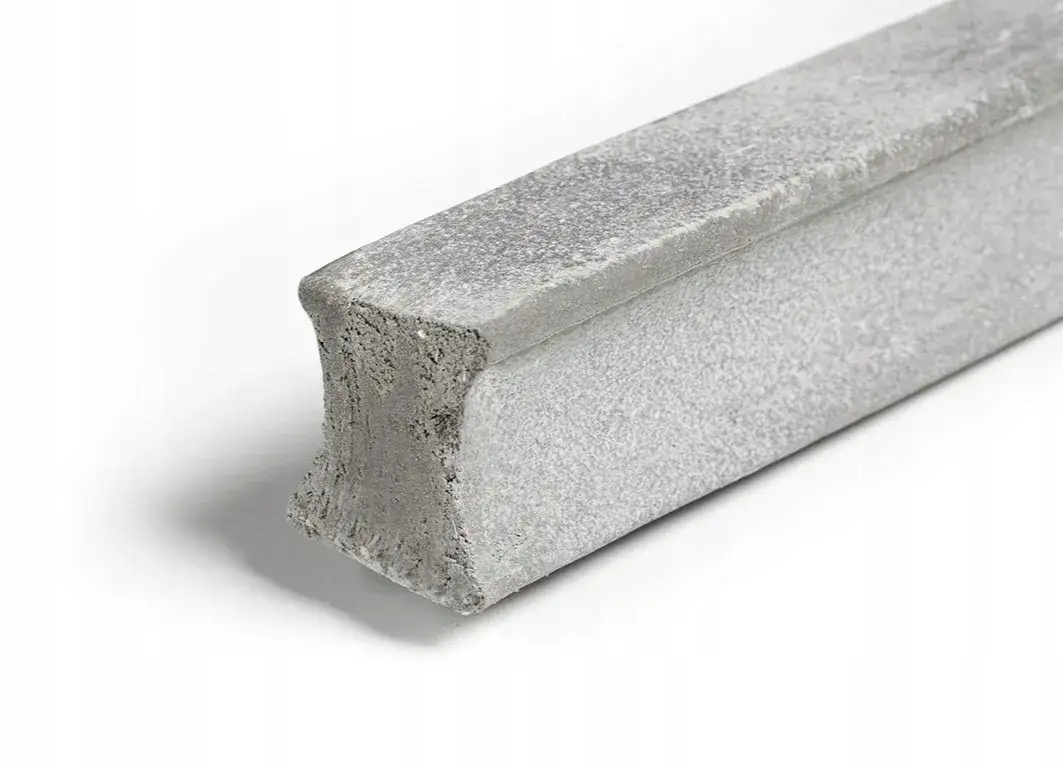

Listwa betonowa, często nazywana również podkładką dystansową liniową, to specjalistyczny element prefabrykowany, którego głównym zadaniem jest zapewnienie stałej i prawidłowej grubości otuliny betonowej dla zbrojenia poziomego. Wyobraźmy sobie zbrojenie, które ma być zatopione w betonie aby działało efektywnie i było trwałe, musi być ułożone w precyzyjnie określonej odległości od krawędzi elementu. Listwa betonowa pełni rolę swego rodzaju "podpórki", która utrzymuje siatkę zbrojeniową na odpowiedniej wysokości, gwarantując, że stal zostanie w pełni otoczona betonem, zgodnie z projektem.

Otulina zbrojenia: fundament bezpieczeństwa, który musisz zrozumieć

Pojęcie otuliny betonowej jest absolutnie kluczowe w konstrukcjach żelbetowych. To nic innego jak warstwa betonu, która pokrywa pręty zbrojeniowe. Jej funkcje są wielorakie i niezwykle ważne: przede wszystkim chroni stal przed korozją, która mogłaby osłabić zbrojenie i doprowadzić do poważnych uszkodzeń konstrukcji. Ponadto, otulina zapewnia odpowiednią przyczepność betonu do stali, co jest fundamentem współpracy obu materiałów w przenoszeniu obciążeń. Wreszcie, stanowi barierę ogniową, zwiększając odporność elementu na działanie wysokich temperatur. Typowe grubości otuliny wahają się od 20 do 50 mm, ale zawsze muszą być zgodne z projektem i normami, takimi jak PN-EN 1992-1-1 (Eurokod 2), które precyzyjnie określają minimalne wymagania w zależności od klasy ekspozycji i warunków środowiskowych.

Skutki zaniedbania: co się stanie, gdy zbrojenie nie ma właściwego podparcia?

Zaniedbanie prawidłowego podparcia zbrojenia i w konsekwencji niewłaściwa otulina to prosta droga do poważnych problemów konstrukcyjnych. Jeśli otulina jest zbyt mała, stal zbrojeniowa staje się narażona na działanie wilgoci i tlenu, co prowadzi do korozji. Rdzewiejące pręty zwiększają swoją objętość, powodując pękanie i odpryskiwanie betonu, a co najgorsze osłabienie nośności elementu. Z kolei zbyt duża otulina, choć rzadziej spotykana, również jest błędem. Może ona prowadzić do osłabienia nośności elementu na zginanie, ponieważ zbrojenie nie pracuje w optymalnej odległości od krawędzi ściskanej. W skrajnych przypadkach niewłaściwa otulina może skutkować widocznymi pęknięciami, a nawet katastrofą budowlaną. Dlatego tak ważne jest, aby nie lekceważyć roli listew betonowych.

Listwa betonowa kontra inne rozwiązania dystansowe

Beton kontra plastik: pojedynek na wytrzymałość, ognioodporność i stabilność

Wybór odpowiedniego dystansu pod zbrojenie to często dylemat między listwami betonowymi a podkładkami plastikowymi. Jako Witold Kowalski, zawsze podkreślam, że każde rozwiązanie ma swoje miejsce, ale listwy betonowe oferują szereg przewag, szczególnie w kluczowych aspektach trwałości i bezpieczeństwa.

Cecha	Listwa betonowa	Podkładka plastikowa
Wytrzymałość na ściskanie	Bardzo wysoka, idealna do dużych obciążeń i ciężkich siatek zbrojeniowych.	Ograniczona, może ulec zgnieceniu pod dużym ciężarem lub dynamicznym obciążeniem.
Ognioodporność	Wysoka, wykonana z materiału niepalnego, zwiększa odporność ogniową konstrukcji.	Niska, topi się pod wpływem wysokiej temperatury, co może prowadzić do zawalenia się zbrojenia.
Stabilność termiczna	Pełna kompatybilność z betonem, brak odkształceń pod wpływem zmian temperatury.	Może ulegać odkształceniom (rozszerzalność/kurczliwość) pod wpływem zmian temperatury, co wpływa na stabilność zbrojenia.
Kompatybilność z betonem	Wykonana z betonu, zapewnia jednorodność materiałową, brak ryzyka "mostków" termicznych czy chemicznych.	Inny materiał, może tworzyć punkty o innej absorpcji wilgoci, choć w większości zastosowań nie jest to problemem.
Widoczność na powierzchni	Brak widocznych punktów na powierzchni betonu architektonicznego, idealna do elementów eksponowanych.	Może pozostawiać widoczne punkty na powierzchni betonu, co jest problemem w betonie architektonicznym.
Waga i transport	Cięższe, co może być wyzwaniem w transporcie i montażu.	Lżejsze, łatwiejsze w transporcie i rozmieszczaniu.
Cena	Zazwyczaj droższe w przeliczeniu na sztukę lub metr bieżący.	Często tańsze, co jest ich główną zaletą ekonomiczną.

Jak widać, listwy betonowe dominują w aspektach technicznych, zwłaszcza tam, gdzie liczy się wytrzymałość, ognioodporność i jednorodność materiałowa. Podkładki plastikowe mają swoje zalety, głównie w lżejszych konstrukcjach, gdzie obciążenia nie są krytyczne, a szybkość montażu i niższa cena grają główną rolę.

Dystans liniowy (listwa) czy punktowy (kostka)? Praktyczne porównanie zastosowań

Decyzja między dystansami liniowymi (listwami) a punktowymi (np. typu "kość" czy "krążek") również zależy od specyfiki projektu. Listwy betonowe, jako dystanse liniowe, są niezastąpione przy dużych powierzchniach, takich jak płyty fundamentowe, stropy czy posadzki. Zapewniają one ciągłe i równomierne podparcie dla zbrojenia na całej długości, co jest kluczowe, gdy mamy do czynienia z ciężkimi siatkami zbrojeniowymi. Dzięki temu ciężar zbrojenia jest lepiej rozłożony, minimalizując ryzyko ugięcia się stali między punktami podparcia. Z kolei podkładki punktowe są często wybierane do mniejszych elementów lub tam, gdzie zbrojenie jest lżejsze i mniej obciążone. Ich zaletą jest szybsze rozmieszczanie i niższe zużycie materiału, ale mogą nie zapewniać tak stabilnego podparcia jak listwy, zwłaszcza pod dużym obciążeniem lub na nierównym podłożu.

Czy można używać kawałków cegieł lub kamieni? Wyjaśniamy, dlaczego to krytyczny błąd

Niestety, na wielu budowach wciąż spotykam się z praktyką stosowania prowizorycznych podkładek, takich jak kawałki cegieł, pustaków czy kamieni. Chcę to podkreślić z całą stanowczością: jest to krytyczny błąd i absolutnie niedopuszczalne! Takie "rozwiązania" niosą ze sobą szereg poważnych zagrożeń. Po pierwsze, cegły i kamienie mają inną nasiąkliwość niż beton konstrukcyjny, co może prowadzić do lokalnych różnic w absorpcji wilgoci i w konsekwencji do korozji zbrojenia. Po drugie, są niestabilne łatwo się przesuwają, pękają lub kruszą pod ciężarem zbrojenia i betonu, co prowadzi do nierównej otuliny. Po trzecie, ich wytrzymałość na ściskanie jest zazwyczaj znacznie niższa niż betonu, z którego wykonana jest konstrukcja, a także listwy betonowe. I wreszcie, co najważniejsze, stosowanie takich prowizorek jest niezgodne z normami budowlanymi i projektem, co może skutkować utratą gwarancji, a nawet odpowiedzialnością prawną w przypadku awarii. Zawsze należy używać atestowanych dystansów.

Wybór listwy betonowej: rodzaje i parametry techniczne

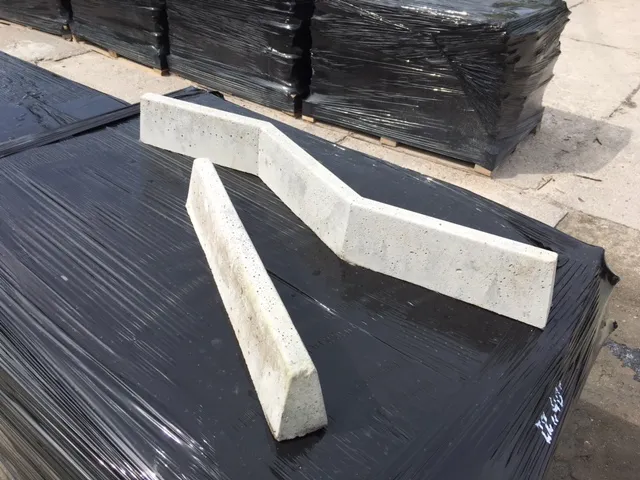

Listwy trapezowe, faliste (zygzak) i proste: charakterystyka i przeznaczenie

Rynek oferuje różne kształty listew betonowych, a każdy z nich ma swoje specyficzne zalety i zastosowania:

• Listwy trapezowe: Charakteryzują się przekrojem w kształcie trapezu. Są bardzo stabilne i zapewniają doskonałe podparcie dla zbrojenia. Ich szeroka podstawa gwarantuje, że nie zagłębią się w miękkie podłoże (np. styropian izolacyjny czy folia). Są uniwersalne i często stosowane w płytach fundamentowych i stropach.
• Listwy faliste (zygzak): Posiadają falisty lub ząbkowany kształt, który zwiększa powierzchnię styku z podłożem i zbrojeniem. Dzięki temu są jeszcze bardziej stabilne i doskonale sprawdzają się na nierównych powierzchniach. Ich konstrukcja minimalizuje ryzyko przesuwania się zbrojenia.
• Listwy proste: To najbardziej podstawowy typ, zazwyczaj o prostokątnym przekroju. Są proste w produkcji i montażu. Mogą być stosowane w mniej wymagających aplikacjach lub jako uzupełnienie innych typów listew, zwłaszcza na twardych i równych podłożach.

Jak wysokość listwy (25, 30, 50 mm) wpływa na parametry konstrukcji?

Wysokość listwy betonowej jest parametrem, który bezpośrednio odpowiada wymaganej grubości otuliny betonowej. To właśnie ona decyduje o tym, jak głęboko zbrojenie zostanie zatopione w betonie. Dostępne są listwy o różnych wysokościach, np. 20 mm, 25 mm, 30 mm, 40 mm, 50 mm, a nawet 70 mm. Wybór odpowiedniej wysokości jest absolutnie krytyczny i musi być zgodny z projektem budowlanym. Inżynier projektant określa wymaganą otulinę na podstawie klasy ekspozycji, warunków środowiskowych i wymagań dotyczących odporności ogniowej. Zbyt niska listwa oznacza niewystarczającą otulinę i ryzyko korozji, zbyt wysoka osłabienie nośności. Nie ma tu miejsca na improwizację.

Na co zwrócić uwagę w specyfikacji technicznej? Klasa betonu, mrozoodporność i nasiąkliwość

Wybierając listwy betonowe, nie wystarczy spojrzeć na ich kształt i wysokość. Kluczowe są również parametry techniczne, które świadczą o jakości i trwałości produktu. Jako Witold Kowalski zawsze radzę zwracać uwagę na:

• Klasa betonu: Listwy powinny być wykonane z betonu wysokiej klasy, np. C35/45. To gwarantuje ich odpowiednią wytrzymałość na ściskanie, co jest niezbędne, aby nie uległy zgnieceniu pod ciężarem zbrojenia i świeżego betonu.
• Wzmocnienie włóknem szklanym: Wiele wysokiej jakości listew jest wzmacnianych włóknem szklanym. Zwiększa to ich odporność na pękanie i uszkodzenia mechaniczne podczas transportu i montażu.
• Wytrzymałość na ściskanie: Ten parametr powinien być jasno określony w specyfikacji i świadczyć o zdolności listwy do przenoszenia obciążeń.
• Mrozoodporność (np. F-150): Jeśli listwy będą stosowane w konstrukcjach narażonych na cykle zamrażania i rozmrażania (np. płyty fundamentowe), ich mrozoodporność jest kluczowa dla uniknięcia degradacji materiału.
• Niska nasiąkliwość (poniżej 4%): Niska nasiąkliwość zapobiega wnikaniu wody w strukturę listwy, co jest ważne dla jej trwałości i zapobiegania przenoszeniu wilgoci do zbrojenia.
• Wodoszczelność (np. W-8): Parametr ten jest istotny w konstrukcjach podziemnych lub narażonych na stały kontakt z wodą, gdzie listwa musi być równie wodoszczelna jak otaczający ją beton.

Te cechy są gwarancją, że listwy betonowe będą spełniać swoją rolę przez cały okres eksploatacji konstrukcji, nie stając się słabym ogniwem.

Prawidłowy montaż listew betonowych: kluczowe zasady

Przygotowanie podłoża: klucz do stabilności zbrojenia

Prawidłowy montaż listew betonowych zaczyna się jeszcze przed ich ułożeniem, od odpowiedniego przygotowania podłoża. Listwy układa się bezpośrednio na stabilnym i równym podłożu, którym może być szalunek, warstwa izolacji (np. folia budowlana, styropian), czy też twarda podsypka. Niezwykle ważne jest, aby podłoże było czyste, pozbawione ostrych elementów, które mogłyby uszkodzić listwy lub izolację. Równość podłoża ma kluczowe znaczenie, ponieważ wszelkie nierówności przeniosą się na ułożone zbrojenie, prowadząc do zróżnicowanej grubości otuliny. Dobre przygotowanie to podstawa stabilności całej konstrukcji zbrojeniowej.

Jaki rozstaw i ile listew na m²? Zasady prawidłowego rozmieszczenia

Optymalny rozstaw listew betonowych zależy od kilku czynników, przede wszystkim od ciężaru zbrojenia (średnicy prętów, gęstości siatki) oraz od obciążeń, jakie będą na nie działać podczas betonowania (np. ciężar betonu, ruch ludzi i sprzętu). Ogólnie przyjmuje się, że średnie zużycie to około 1,5 metra bieżącego listwy na 1 m² zbrojonej powierzchni. To jednak wartość orientacyjna. Kluczowe jest, aby listwy były rozmieszczone w taki sposób, by zapewnić stabilne podparcie na całej powierzchni zbrojenia, uniemożliwiając jego ugięcie się. Zbyt rzadkie rozmieszczenie to jeden z najczęstszych błędów, prowadzący do nierównej otuliny. W praktyce, listwy układa się w rzędach, równolegle do siebie, w odległościach dopasowanych do specyfiki zbrojenia.

Praktyczne wskazówki montażowe: układanie na szalunku, folii i styropianie

Układanie listew betonowych wymaga precyzji, niezależnie od rodzaju podłoża:

• Na szalunku: Listwy układa się bezpośrednio na czystym i suchym szalunku. Ważne jest, aby były stabilne i nie przesuwały się podczas układania zbrojenia. Można je delikatnie przykleić lub przymocować, aby zapobiec ich ruchom.
• Na folii izolacyjnej: Jeśli pod zbrojeniem znajduje się folia (np. paroizolacyjna, przeciwwilgociowa), listwy należy układać ostrożnie, aby jej nie uszkodzić. Warto wybierać listwy o szerokiej podstawie, które lepiej rozkładają ciężar i nie wbijają się w folię.
• Na styropianie lub wełnie mineralnej: W przypadku izolacji termicznej (np. w płytach fundamentowych), listwy muszą być ułożone tak, aby nie zagłębiały się w miękką warstwę. Często stosuje się listwy o większej powierzchni styku z podłożem (np. trapezowe lub faliste) lub dodatkowe podkładki stabilizujące pod listwami.

Niezależnie od podłoża, kluczowe jest stabilne ułożenie listew przed montażem siatki zbrojeniowej. Zbrojenie powinno być następnie ułożone na listwach i w razie potrzeby związane drutem wiązałkowym, aby zapobiec jego przemieszczaniu się.

Unikaj tych błędów: prawidłowe stosowanie dystansów betonowych

Błąd nr 1: Zbyt rzadkie rozmieszczenie niewidoczne ugięcie, widoczne pęknięcia

Jak już wspomniałem, zbyt rzadkie rozmieszczenie listew betonowych to jeden z najczęściej popełnianych błędów. Skutkuje to tym, że zbrojenie, zwłaszcza to cięższe, ugina się pod własnym ciężarem, a następnie pod ciężarem wylewanego betonu. Początkowo może to być niewidoczne, ale w efekcie prowadzi do nierównej grubości otuliny. W miejscach, gdzie zbrojenie jest zbyt blisko powierzchni, staje się narażone na korozję. W dłuższej perspektywie, takie nierówności mogą prowadzić do powstawania widocznych pęknięć na powierzchni betonu, osłabienia konstrukcji i skrócenia jej żywotności. Zawsze lepiej jest zastosować nieco więcej dystansów niż ryzykować poważne problemy.

Błąd nr 2: Niewłaściwa wysokość listwy za mała lub za duża otulina i jej konsekwencje

Dobór listwy o niewłaściwej wysokości to błąd, który może mieć równie poważne konsekwencje jak jej zbyt rzadkie rozmieszczenie. Jeśli listwa jest zbyt niska, otulina betonowa będzie niewystarczająca. To z kolei drastycznie zwiększa ryzyko korozji zbrojenia, ponieważ stal nie jest odpowiednio chroniona przed czynnikami zewnętrznymi. Z drugiej strony, jeśli listwa jest zbyt wysoka, otulina będzie za duża. Choć może się wydawać, że "więcej betonu to lepiej", w rzeczywistości zbyt duża otulina osłabia nośność elementu na zginanie. Zbrojenie pracuje wtedy w nieoptymalnej pozycji, co zmniejsza efektywność całej konstrukcji. Zawsze należy ściśle przestrzegać wysokości otuliny wskazanej w projekcie.

Błąd nr 3: Przesuwanie się zbrojenia podczas betonowania jak skutecznie temu zapobiec?

Problem przesuwania się zbrojenia podczas wylewania betonu jest realnym zagrożeniem, które może zniweczyć całą pracę związaną z prawidłowym ułożeniem dystansów. Wibracje betonu, jego ciężar i ciśnienie mogą spowodować, że siatka zbrojeniowa zmieni swoje położenie. Aby temu zapobiec, należy zastosować kilka kluczowych metod. Po pierwsze, zbrojenie powinno być odpowiednio związane drutem wiązałkowym, tworząc stabilną i sztywną konstrukcję. Po drugie, listwy betonowe muszą być ułożone stabilnie i odpowiednio gęsto, aby zapewnić solidne podparcie. W niektórych przypadkach, zwłaszcza przy bardzo ciężkim zbrojeniu, można zastosować dodatkowe mocowania listew do podłoża. Po trzecie, samo betonowanie powinno być prowadzone ostrożnie, z kontrolowanym wylewaniem betonu i jego zagęszczaniem, aby minimalizować siły działające na zbrojenie. Tylko kompleksowe podejście gwarantuje, że zbrojenie pozostanie na swoim miejscu.

Listwa betonowa w świetle norm budowlanych i projektu

Rola normy PN-EN 1992-1-1 (Eurokod 2) w definiowaniu minimalnej otuliny

Norma PN-EN 1992-1-1 (Eurokod 2) jest podstawowym dokumentem, który reguluje projektowanie konstrukcji żelbetowych w Polsce i w Europie. To właśnie ona definiuje szczegółowe wymagania dotyczące minimalnej grubości otuliny betonowej. Norma bierze pod uwagę wiele czynników, takich jak klasa ekspozycji (czyli warunki środowiskowe, na które narażona jest konstrukcja np. sucha, wilgotna, narażona na mróz, działanie chlorków), rodzaj betonu, średnica zbrojenia oraz wymagany czas użytkowania konstrukcji. Przestrzeganie wytycznych Eurokodu 2 jest absolutnie kluczowe dla zapewnienia bezpieczeństwa, trwałości i niezawodności konstrukcji żelbetowych. Jako specjalista, zawsze podkreślam, że projektant, opierając się na tej normie, precyzyjnie określa wymaganą otulinę, a naszym zadaniem jest jej bezwzględne zastosowanie.

Gdzie w projekcie budowlanym szukać informacji o wymaganej grubości otuliny?

Wszystkie szczegółowe informacje dotyczące wymaganej grubości otuliny betonowej, a także rodzaju i rozstawu dystansów, znajdują się w projekcie budowlanym. Konkretnie, należy ich szukać w części konstrukcyjnej projektu, zazwyczaj na rysunkach zbrojeniowych (detale zbrojenia, przekroje) oraz w opisie technicznym konstrukcji. Projektant precyzyjnie określa tam minimalną otulinę dla poszczególnych elementów (np. płyty fundamentowej, stropu, belki, słupa), a także wskazuje, jakie typy dystansów należy zastosować. Moja rada jest prosta: zawsze dokładnie zapoznaj się z projektem przed rozpoczęciem prac zbrojarskich. To jedyne wiarygodne źródło informacji, które chroni zarówno wykonawcę, jak i inwestora przed błędami.

Przeczytaj również: Koszty pracy dekarza: Ile zapłacisz za m² i jak nie przepłacić?

Dlaczego samozwańcza zmiana dystansów na budowie jest niedopuszczalna?

Chcę to wyraźnie zaznaczyć: samodzielne, nieautoryzowane zmiany w projekcie dotyczące stosowania dystansów są absolutnie niedopuszczalne. Niezależnie od tego, czy chodzi o zmianę wysokości listew, ich rodzaju (np. z betonowych na plastikowe) czy rozstawu, każda taka modyfikacja bez zgody projektanta jest poważnym błędem. Takie działania mogą prowadzić do poważnych konsekwencji prawnych, w tym odpowiedzialności za wady konstrukcyjne, utraty gwarancji na wykonane prace, a co najważniejsze zagrożenia dla bezpieczeństwa i trwałości całej konstrukcji. Projekt budowlany jest dokumentem prawnym i technicznym, który musi być ściśle przestrzegany. Wszelkie odstępstwa wymagają pisemnej zgody projektanta lub kierownika budowy, którzy muszą ocenić ich wpływ na bezpieczeństwo i funkcjonalność obiektu.
