Jako doświadczony praktyk w branży budowlanej, wiem, jak kluczowe jest zrozumienie każdego elementu konstrukcji. Dzisiaj skupimy się na jednym z fundamentów bezpieczeństwa i nośności budynku: rozstawie prętów w zbrojeniu stropu. To zagadnienie, choć techniczne, ma bezpośredni wpływ na trwałość i stabilność całej konstrukcji, dlatego precyzja i ścisłe przestrzeganie projektu konstrukcyjnego są absolutnie niezbędne.
Rozstaw prętów w zbrojeniu stropu zawsze z projektu, nigdy na własną rękę
- Wielkość oczek (rozstaw prętów) w zbrojeniu stropu jest zawsze określana w projekcie konstrukcyjnym przez uprawnionego projektanta.
- Typowe wartości dla stropów monolitycznych w budownictwie jednorodzinnym to rozstaw 10-20 cm, przy średnicy prętów 8-16 mm.
- Rozstaw prętów zależy od rozpiętości stropu, grubości płyty, przewidywanych obciążeń oraz klasy betonu.
- Strop posiada zbrojenie dolne i górne, a także pręty rozdzielcze; ich rozstawy mogą być różne i są precyzowane w projekcie.
- Norma Eurokod 2 określa maksymalny dopuszczalny rozstaw prętów głównych, który nie powinien przekraczać 1.5-krotności grubości płyty lub 300-350 mm.
- Najczęstsze błędy wykonawcze to niewłaściwy rozstaw, zła średnica prętów, brak zbrojenia górnego i niewłaściwa otulina.
Dlaczego precyzyjny rozstaw prętów w zbrojeniu stropu jest kluczowy
Zbrojenie to nic innego jak stalowe pręty zatopione w betonie, które tworzą swoisty szkielet konstrukcji. Jego główną funkcją w stropie betonowym jest przenoszenie sił rozciągających, na które beton sam w sobie jest mało odporny. Dzięki zbrojeniu strop staje się wytrzymały, zdolny do przenoszenia obciążeń i odporny na pęknięcia. To właśnie zbrojenie zapewnia nośność i trwałość całej konstrukcji, chroniąc ją przed uszkodzeniami i deformacjami.
Niestety, nawet niewielkie odstępstwa od projektu w zakresie zbrojenia mogą mieć katastrofalne skutki. Jako Witold Kowalski, widziałem wiele sytuacji, w których brak precyzji prowadził do poważnych problemów. Konsekwencje nieprawidłowego wykonania zbrojenia mogą obejmować:
- Pęknięcia i rysy na powierzchni stropu, które z czasem mogą się pogłębiać.
- Nadmierne ugięcia stropu, widoczne gołym okiem, świadczące o jego niewystarczającej sztywności.
- Utrata nośności konstrukcji, co oznacza, że strop nie jest w stanie bezpiecznie przenosić przewidzianych obciążeń.
- W skrajnych przypadkach katastrofa budowlana, czyli zawalenie się stropu, co stanowi bezpośrednie zagrożenie dla życia i zdrowia ludzi.
Dlatego też, samodzielne podejmowanie decyzji w zakresie rozstawu prętów czy ich średnicy jest nie tylko ryzykowne, ale wręcz niedopuszczalne. To nie jest miejsce na improwizację czy "oszczędności".
Jedynym wiarygodnym i bezpiecznym źródłem informacji o zbrojeniu jest projekt konstrukcyjny, sporządzony przez uprawnionego projektanta. Dokument ten uwzględnia wszystkie czynniki, takie jak rodzaj budynku, przewidywane obciążenia, rozpiętości, a także obowiązujące normy budowlane (np. Eurokody). Tylko ścisłe przestrzeganie projektu gwarantuje bezpieczeństwo, trwałość i zgodność z przepisami, chroniąc inwestora przed kosztownymi błędami i potencjalnymi tragediami.
Czynniki wpływające na rozstaw prętów w stropie: co musisz wiedzieć
Rozstaw prętów w zbrojeniu stropu nie jest wartością stałą. To złożona decyzja projektowa, która zależy od wielu wzajemnie powiązanych czynników. Jednym z kluczowych jest rozpiętość stropu, czyli odległość między podporami (ścianami, podciągami). Im większa rozpiętość, tym większe momenty zginające działają na strop. Aby im sprostać, projektant musi zastosować gęstsze zbrojenie (czyli mniejsze "oczka" siatki) lub pręty o większej średnicy. W praktyce często jest to kombinacja obu rozwiązań, by zapewnić odpowiednią sztywność i nośność.
Kolejnym istotnym elementem jest grubość płyty stropowej. Istnieje tu pewna zależność: grubszy strop, dzięki większej sztywności i bezwładności, może często pozwolić na nieco większy rozstaw prętów przy zachowaniu tej samej wymaganej nośności. Oczywiście, nie oznacza to, że możemy dowolnie zwiększać rozstaw. Wszystko musi być dokładnie przeliczone i zatwierdzone w projekcie, ale grubsza płyta daje projektantowi większą elastyczność w doborze zbrojenia.
Nie możemy zapomnieć o przewidywanych obciążeniach, jakie strop będzie musiał przenosić. Dzielimy je na stałe (np. ciężar własny stropu, ścian działowych, warstw wykończeniowych) i zmienne (np. ludzie, meble, wyposażenie). Stropy, które będą narażone na większe obciążenia, takie jak te w pomieszczeniach użyteczności publicznej, magazynach, czy nawet w domach z ciężkimi ścianami działowymi na piętrze, będą wymagały gęstszego zbrojenia. Przykłady obciążeń to:
- Ciężar własny konstrukcji
- Ciężar ścian działowych
- Obciążenie użytkowe (ludzie, meble)
- Obciążenia od śniegu (dla stropodachów)
Na koniec, warto wspomnieć o klasie betonu. Beton o wyższej klasie wytrzymałości (np. C25/30 zamiast C20/25) jest w stanie przenieść większe naprężenia ściskające. W niektórych, specyficznych przypadkach, użycie betonu wyższej klasy może pozwolić na nieznaczne zwiększenie rozstawu prętów zbrojeniowych, ponieważ sam beton wnosi większy wkład w nośność. Jednakże, jest to zawsze element składowy kompleksowego projektu konstrukcyjnego i nie może być traktowane jako samodzielna decyzja wykonawcy.
Anatomia zbrojenia stropu: główne, rozdzielcze, górne i dolne
Aby zrozumieć, dlaczego rozstaw prętów jest tak ważny, musimy poznać podstawową anatomię zbrojenia stropu. Zbrojenie dolne to fundament nośności stropu. Jego główną funkcją jest przenoszenie sił rozciągających, które występują w środku przęsła stropu pod wpływem obciążeń. To właśnie te pręty zapobiegają ugięciom i pęknięciom w centralnej części płyty.
Z kolei zbrojenie górne jest absolutnie kluczowe nad podporami, czyli tam, gdzie strop opiera się na ścianach, podciągach czy słupach. W tych miejscach, pod wpływem obciążeń, występują tzw. ujemne momenty zginające, które powodują rozciąganie w górnej części stropu. Brak lub nieprawidłowe wykonanie zbrojenia górnego w tych strefach prowadzi do powstawania pęknięć i znacząco obniża bezpieczeństwo konstrukcji, a także jej zdolność do zapewnienia ciągłości konstrukcyjnej.
Oprócz zbrojenia głównego (dolnego i górnego), w stropie układane są również pręty rozdzielcze, zwane też poprzecznymi. Ich zadaniem jest przede wszystkim zapewnienie stateczności całej siatki zbrojeniowej, równomierne rozprowadzanie obciążeń na pręty główne oraz zapobieganie skurczom betonu, które mogłyby prowadzić do niekontrolowanych pęknięć. Pręty rozdzielcze mają zazwyczaj mniejszą średnicę niż pręty główne, a ich rozstaw jest często większy, typowo w zakresie 20-30 cm.

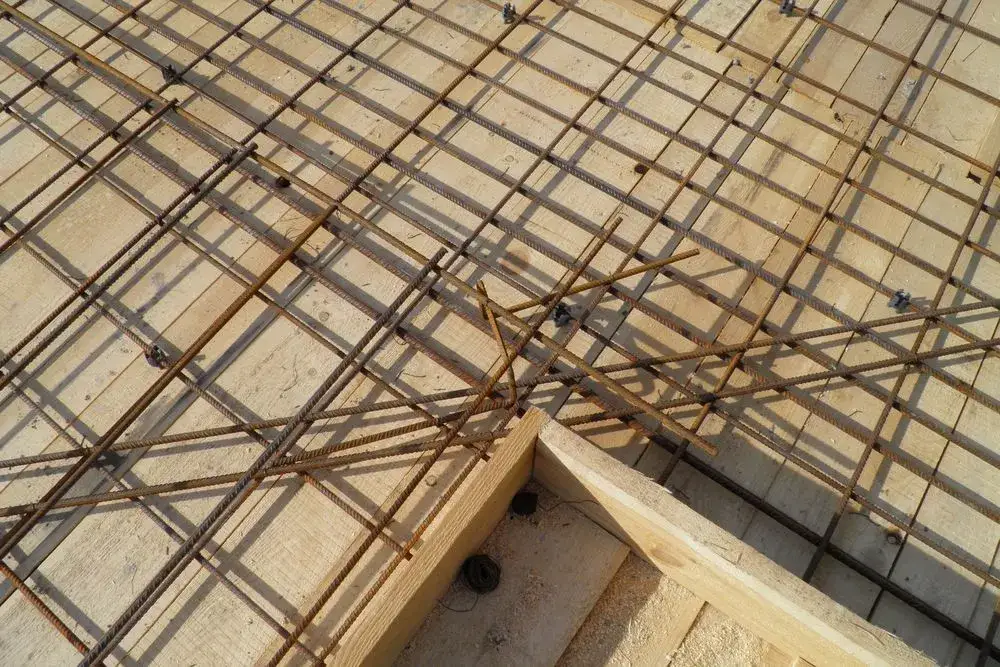

Rozstaw oczek w stropie monolitycznym: przykłady i normy
W budownictwie jednorodzinnym, w przypadku najczęściej spotykanych stropów monolitycznych, typowe wartości rozstawu prętów zbrojenia głównego (dolnego) mieszczą się zazwyczaj w przedziale od 10 cm do 20 cm. Średnice prętów, które są do tego stosowane, to najczęściej od 8 mm do 16 mm. Pamiętajmy jednak, że są to jedynie przykłady i wartości orientacyjne. Ostateczne, wiążące dane muszą zawsze pochodzić z projektu konstrukcyjnego. Typowe wartości to:
- Rozstaw prętów głównych: 10-20 cm
- Średnica prętów: 8-16 mm
Średnica prętów i ich rozstaw wzajemnie się uzupełniają. Projektant dobiera je tak, aby zapewnić odpowiednią powierzchnię zbrojenia w przekroju stropu, która jest niezbędna do przeniesienia sił rozciągających. Oznacza to, że gęstsze ułożenie cieńszych prętów może dać taką samą powierzchnię zbrojenia, jak rzadsze ułożenie grubszych prętów. Wybór konkretnego rozwiązania zależy od wielu czynników, w tym od możliwości wykonawczych i optymalizacji kosztów, zawsze jednak w ramach założeń projektowych.
Alternatywą dla tradycyjnego zbrojenia wiązanego ręcznie są gotowe siatki zgrzewane. Są one produkowane w standardowych wymiarach i mają stałe oczka, na przykład 10x10 cm, 15x15 cm lub 20x20 cm. Ich zaletą jest szybkość montażu i precyzja rozstawu. Jednakże, tak jak w przypadku prętów wiązanych, dobór odpowiedniego typu siatki zgrzewanej, jej średnicy i klasy stali, musi być ściśle zgodny z projektem konstrukcyjnym. Nie wolno stosować siatki "na oko" tylko dlatego, że "jakaś siatka" jest w projekcie.
W Polsce projektowanie zbrojenia opiera się na normie Eurokod 2 (PN-EN 1992-1-1). Norma ta określa między innymi maksymalne dopuszczalne rozstawy prętów głównych. Zgodnie z jej wytycznymi, rozstaw ten zazwyczaj nie powinien przekraczać 1.5-krotności grubości płyty stropowej lub wartości 300-350 mm, w zależności od konkretnej strefy w stropie (np. strefy rozciąganej czy ściskanej). Te ograniczenia mają na celu zapewnienie odpowiedniej współpracy betonu ze stalą oraz kontrolę zarysowania.
Najczęstsze błędy wykonawcze w zbrojeniu stropu i jak ich unikać
Jako Witold Kowalski, widziałem na budowach wiele błędów, które mogłyby mieć poważne konsekwencje. Jednym z najczęstszych jest "oszczędzanie" na stali, polegające na zbyt rzadkim układaniu prętów lub stosowaniu prętów o mniejszej średnicy niż przewidziana w projekcie. To prosta droga do niewystarczającej nośności stropu, co w najlepszym wypadku skończy się kosztownymi naprawami, a w najgorszym zagrożeniem dla całej konstrukcji i jej użytkowników.
Innym powszechnym błędem jest mylenie zbrojenia głównego z rozdzielczym. Czasami wykonawcy, nie rozumiejąc funkcji każdego typu prętów, układają je zamiennie lub w niewłaściwych kierunkach. Pamiętajmy, że pręty główne przenoszą największe siły i ich niewłaściwe ułożenie drastycznie obniża zdolność stropu do przenoszenia obciążeń, prowadząc do jego osłabienia.
Krytycznym błędem jest również brak lub nieprawidłowe doginanie zbrojenia górnego nad podporami. To zbrojenie, jak już wspomniałem, jest niezbędne do przenoszenia ujemnych momentów zginających. Jeżeli pręty górne nie zostaną odpowiednio dogięte i ułożone w strefie rozciąganej nad ścianami czy podciągami, strop będzie podatny na pęknięcia i ugięcia w tych newralgicznych miejscach, co stanowi poważne zagrożenie dla bezpieczeństwa konstrukcji.
Wreszcie, bardzo często spotyka się problem niewłaściwej otuliny betonowej lub jej całkowitego braku. Otulina to warstwa betonu, która chroni stal zbrojeniową przed korozją oraz zapewnia odpowiednią odporność ogniową. Brak dystansów pod zbrojeniem sprawia, że pręty leżą bezpośrednio na szalunku, co skutkuje zbyt małą otuliną lub jej brakiem. W efekcie stal jest narażona na wilgoć i tlen, co prowadzi do jej korozji, osłabiając całą konstrukcję i skracając jej żywotność.
Przeczytaj również: Listwa betonowa pod zbrojenie: Klucz do trwałości i bezpieczeństwa
Zbrojenie stropu: brak miejsca na improwizację
Jako inwestor, musisz mieć świadomość, że to Ty ponosisz odpowiedzialność za to, aby wykonane zbrojenie było zgodne z projektem konstrukcyjnym. Kontrola zgodności wykonania zbrojenia z projektem to jeden z najważniejszych etapów budowy. Nie wahaj się korzystać z nadzoru budowlanego, który w Twoim imieniu będzie weryfikował poprawność prac. To inwestor odpowiada za to, by prace były wykonane rzetelnie i zgodnie ze sztuką budowlaną.
Moje doświadczenie pokazuje, że w kwestii zbrojenia stropu ostateczne słowo zawsze należy do konstruktora i jego projektu. Kwestionowanie lub samodzielne zmienianie tych wytycznych jest niedopuszczalne i niezwykle niebezpieczne. Pamiętajmy, że projektant, tworząc projekt, bierze pod uwagę setki czynników i norm, które mają zapewnić bezpieczeństwo Twojego domu. Jak głosi fundamentalna zasada, którą zawsze powtarzam:
Wielkość oczek (rozstaw prętów) w zbrojeniu stropu jest zawsze określana w projekcie konstrukcyjnym budynku przez uprawnionego projektanta. Samodzielne podejmowanie decyzji w tym zakresie jest niedopuszczalne i grozi katastrofą budowlaną.
Niech ta zasada będzie Twoim przewodnikiem na każdym etapie prac związanych ze zbrojeniem.
