Zbrojenie ścian żelbetowych: Eurokod 2, błędy i trwałość konstrukcji

Prawidłowe zbrojenie ścian żelbetowych to absolutna podstawa, decydująca o bezpieczeństwie, stabilności i długowieczności każdej konstrukcji. Ten artykuł to praktyczny poradnik, w którym, odwołując się do kluczowych norm Eurokod 2, szczegółowo wyjaśnię zasady projektowania i wykonawstwa, a także wskażę, jak unikać najczęściej popełnianych błędów.

Czym jest ściana żelbetowa i jaką rolę pełni w niej stal?

Ściana żelbetowa to nic innego jak kompozyt dwóch materiałów o różnych, lecz uzupełniających się właściwościach: betonu i stali. Beton, ze względu na swoją wysoką wytrzymałość na ściskanie, doskonale radzi sobie z przenoszeniem obciążeń pionowych. Jednak jego słabością jest niska wytrzymałość na rozciąganie. I tu właśnie wkracza stal zbrojeniowa. Jej zadaniem jest przejmowanie wszystkich naprężeń rozciągających, które powstają w konstrukcji, na przykład pod wpływem zginania czy ścinania. Dzięki temu połączeniu, ściana żelbetowa staje się niezwykle wytrzymała i zdolna do przenoszenia złożonych obciążeń, znacznie przewyższając możliwości samego betonu.

Niewidzialny szkielet budynku: jak zbrojenie gwarantuje bezpieczeństwo i trwałość?

Zbrojenie w ścianie żelbetowej działa jak "niewidzialny szkielet", który, choć ukryty wewnątrz betonu, jest absolutnie fundamentalny dla bezpieczeństwa i trwałości całej konstrukcji. Jego głównym zadaniem jest zapobieganie powstawaniu niekontrolowanych pęknięć i odkształceń, które mogłyby doprowadzić do osłabienia, a nawet zniszczenia ściany. Stalowe pręty tworzą sieć, która skutecznie przenosi obciążenia, rozkłada naprężenia i zapewnia integralność konstrukcyjną elementu. To właśnie dzięki niemu ściany są w stanie wytrzymać siły wiatru, obciążenia użytkowe, sejsmiczne czy osiadania, gwarantując długowieczność i stabilność budynku na dziesiątki lat.

Konsekwencje błędów w zbrojeniu: od pęknięć po katastrofę budowlaną

Niestety, nawet najmniejsze odstępstwa od projektu czy norm w zakresie zbrojenia mogą mieć katastrofalne skutki. Z mojego doświadczenia wiem, że niewłaściwa otulina, czyli zbyt cienka lub zbyt gruba warstwa betonu chroniąca stal, prowadzi do szybkiej korozji prętów, co z kolei osłabia całą konstrukcję. Nieprawidłowy rozstaw prętów, zbyt krótkie zakłady czy brak dodatkowego zbrojenia w newralgicznych miejscach, takich jak narożniki czy otwory, skutkują powstawaniem pęknięć skurczowych i termicznych, a w dłuższej perspektywie osłabieniem nośności ściany. W skrajnych przypadkach, gdy zbrojenie jest wykonane niezgodnie ze sztuką inżynierską, może dojść do utraty stateczności konstrukcji i, co najgorsze, do katastrofy budowlanej. Dlatego tak ważne jest, aby każdy etap prac zbrojarskich traktować z najwyższą starannością.

Eurokod 2: kluczowe normy i parametry zbrojenia

Aby zapewnić najwyższe standardy bezpieczeństwa i trwałości, projektowanie i wykonawstwo zbrojenia ścian żelbetowych musi opierać się na precyzyjnych wytycznych. W Polsce, jak i w całej Unii Europejskiej, tym fundamentem jest Eurokod 2.

Eurokod 2 (PN-EN 1992-1-1): biblia każdego konstruktora i wykonawcy

Eurokod 2, a dokładnie norma PN-EN 1992-1-1: 2008, to bezsprzecznie podstawowy dokument regulujący projektowanie i wykonanie konstrukcji żelbetowych. Jest to swoista "biblia" dla każdego konstruktora i wykonawcy, która zawiera szczegółowe wytyczne dotyczące wymiarowania, rozmieszczania i rodzajów zbrojenia. Przestrzeganie jej zapisów jest absolutnie kluczowe dla zapewnienia bezpieczeństwa, trwałości i prawidłowości każdego elementu żelbetowego, w tym oczywiście ścian.

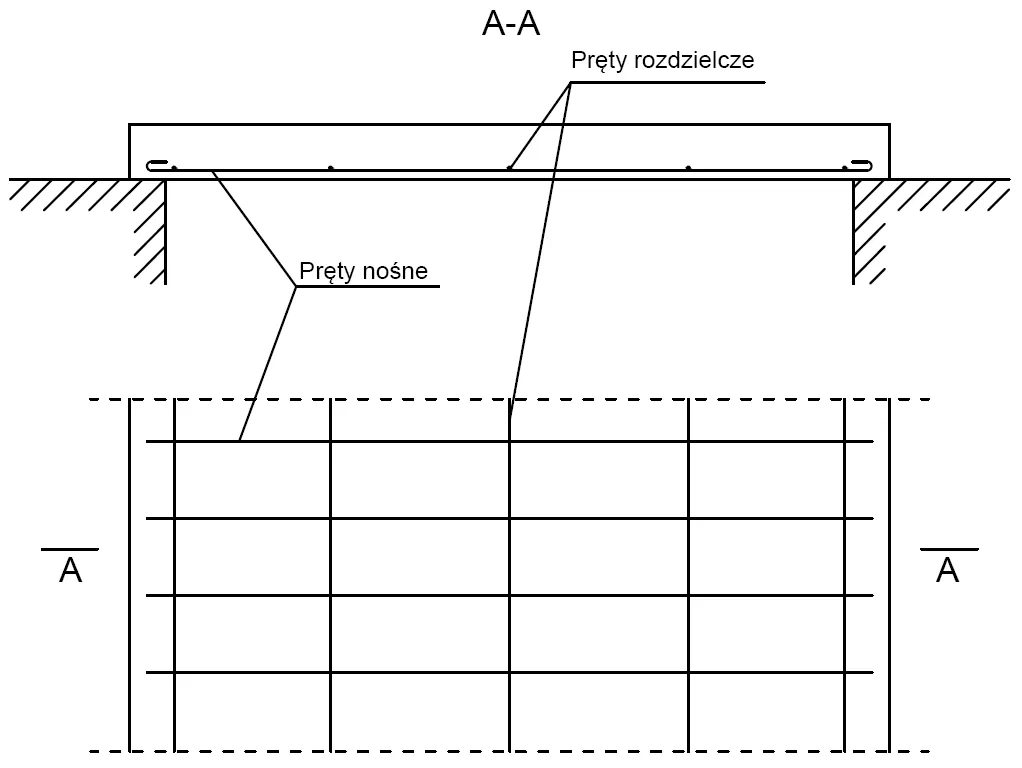

Zbrojenie pionowe: jakie są minimalne i maksymalne wartości?

Zbrojenie pionowe w ścianach żelbetowych jest odpowiedzialne przede wszystkim za przenoszenie sił ściskających i rozciągających wzdłuż wysokości ściany. Eurokod 2 precyzyjnie określa jego minimalne i maksymalne wartości. Minimalne pole przekroju zbrojenia pionowego (A_s, v, min) powinno wynosić 0,002 * A_c, gdzie A_c to pole przekroju betonu ściany. Dzięki temu zapewniamy, że ściana będzie w stanie przenieść podstawowe naprężenia i będzie traktowana jako element żelbetowy. Z kolei maksymalne pole przekroju zbrojenia pionowego (A_s, v, max) nie powinno przekraczać 0,04 * A_c. Przekroczenie tej wartości, choć teoretycznie zwiększałoby ilość stali, w praktyce jest bardzo problematyczne, ponieważ utrudnia prawidłowe ułożenie i zagęszczenie mieszanki betonowej, co może prowadzić do powstawania pustek i osłabienia konstrukcji.

Pole przekroju prętów pionowych (A_s, v): jak interpretować wzór 0,002 Ac?

Wzór A_s, v = 0,002 * A_c to nic innego jak minimalny procent stali w przekroju ściany. Oznacza to, że pole przekroju wszystkich prętów pionowych w danym fragmencie ściany musi stanowić co najmniej 0,2% pola przekroju betonu. Jest to wartość graniczna, poniżej której ściana nie spełniałaby wymagań dla elementu żelbetowego i byłaby traktowana jako ściana betonowa, o znacznie niższych parametrach wytrzymałościowych. W praktyce, konstruktor oblicza wymagane pole przekroju stali dla danej ściany, a następnie dobiera odpowiednią liczbę i średnicę prętów, aby spełnić ten warunek, zawsze pamiętając o minimalnej wartości.

Maksymalny rozstaw prętów, którego nie można przekroczyć (zasada 400 mm / 3t)

Równie ważny jak ilość stali jest jej prawidłowy rozkład. Eurokod 2 stanowi, że maksymalny rozstaw prętów pionowych (s_v) nie może być większy niż 400 mm i jednocześnie nie może przekraczać trzykrotności grubości ściany (3 * t). Limity te są kluczowe dla zapewnienia równomiernego rozkładu naprężeń w ścianie i skutecznego przejmowania obciążeń. Zbyt duży rozstaw mógłby prowadzić do lokalnych osłabień i powstawania pęknięć w betonie pomiędzy prętami, co negatywnie wpłynęłoby na nośność i trwałość konstrukcji.

Zbrojenie poziome: jak skutecznie przeciwdziałać pęknięciom?

Zbrojenie poziome w ścianach żelbetowych pełni nieco inną, ale równie istotną funkcję. Jest ono kluczowe w przeciwdziałaniu pęknięciom skurczowym i temperaturowym, które naturalnie powstają w betonie podczas jego wiązania i twardnienia, a także pod wpływem zmian temperatury. Eurokod 2 określa minimalne pole przekroju zbrojenia poziomego (A_s, h, min) jako 25% zbrojenia pionowego lub 0,001 * A_c. Maksymalny rozstaw prętów poziomych nie powinien przekraczać 400 mm. Pamiętajmy, że prawidłowo zaprojektowane i wykonane zbrojenie poziome to gwarancja, że ściana zachowa swoją integralność i estetykę przez długie lata.

Minimalna ilość stali poziomej (A_s, h): proste zasady obliczeń

Obliczanie minimalnej ilości stali poziomej opiera się na prostych zasadach, które mają na celu zapewnienie odpowiedniej odporności ściany na pęknięcia. Jak już wspomniałem, minimalne pole przekroju zbrojenia poziomego (A_s, h, min) to 25% pola przekroju zbrojenia pionowego. Jeśli jednak zbrojenie pionowe jest bardzo małe, lub w przypadku ścian, w których dominują inne obciążenia, można przyjąć wartość 0,001 * A_c, czyli 0,1% pola przekroju betonu. Wybieramy zawsze większą z tych dwóch wartości, aby zapewnić odpowiednie wzmocnienie. Te proste zasady pozwalają na szybkie oszacowanie niezbędnej ilości stali, która będzie skutecznie kontrolować skurcz i rozszerzalność termiczną betonu.

Prawidłowe rozmieszczenie prętów poziomych w przekroju ściany

Aby zbrojenie poziome było w pełni efektywne, musi być odpowiednio rozmieszczone w przekroju ściany. Zgodnie z wytycznymi, pręty poziome powinny być umieszczone przy każdej powierzchni ściany. Dzięki temu skutecznie przeciwdziałają pęknięciom na całej grubości elementu i równomiernie rozkładają naprężenia. W przypadku ścian o większej grubości, może być konieczne zastosowanie dwóch warstw zbrojenia poziomego, po jednej przy każdej powierzchni, połączonych spinkami lub strzemionami, aby zapewnić ich stabilność i prawidłowe położenie.

Zbrojenie poprzeczne (strzemiona i "spinki"): kiedy jest niezbędne?

Zbrojenie poprzeczne, czyli strzemiona lub "spinki", odgrywa kluczową rolę w zapewnieniu stabilności zbrojenia pionowego oraz w przenoszeniu sił ścinających. Zgodnie z Eurokodem 2, jest ono wymagane, gdy pole przekroju zbrojenia pionowego przekracza 0,02 * A_c (czyli 2% pola przekroju betonu). W takich sytuacjach, wymagania dotyczące zbrojenia poprzecznego stają się zbliżone do tych dla słupów żelbetowych. Minimalna średnica zbrojenia poprzecznego nie powinna być mniejsza niż 6 mm ani niż 1/4 największej średnicy prętów podłużnych. Dodatkowo, jeśli zbrojenie główne jest blisko powierzchni, stosuje się łączniki w ilości minimum 4 sztuki na metr kwadratowy, aby zapobiec wyboczeniu prętów pionowych.

Kiedy stopień zbrojenia wymusza stosowanie strzemion (próg 2% A_c)?

Próg 0,02 * A_c, czyli 2% pola przekroju betonu, jest sygnałem, że ściana jest bardzo mocno zbrojona pionowo. W takich przypadkach, pręty pionowe są narażone na wyboczenie, podobnie jak w słupach. Aby temu zapobiec i zapewnić prawidłową pracę konstrukcji, konieczne jest zastosowanie zbrojenia poprzecznego w postaci strzemion lub spinek. Ich zadaniem jest "spięcie" prętów pionowych, utrzymanie ich w odpowiedniej pozycji i zwiększenie sztywności całego szkieletu. To kluczowy element, który gwarantuje, że stal będzie pracować efektywnie i bezpiecznie.

Minimalna średnica i zasady rozmieszczania łączników

Jak już wspomniałem, minimalna średnica zbrojenia poprzecznego to 6 mm lub 1/4 największej średnicy prętów podłużnych zawsze wybieramy większą z tych wartości. Co do rozmieszczania łączników, kluczowe jest zapewnienie, aby każdy pręt pionowy był odpowiednio podparty. W przypadku, gdy zbrojenie główne jest blisko powierzchni ściany, zaleca się stosowanie minimum 4 sztuk łączników na metr kwadratowy. Ich zadaniem jest nie tylko stabilizacja prętów pionowych, ale także zwiększenie odporności ściany na ścinanie i skręcanie, co jest szczególnie ważne w strefach o wysokich naprężeniach.

Otulina zbrojenia: niewidoczna ochrona o kluczowym znaczeniu

Otulina zbrojenia to element, który często bywa niedoceniany, a z mojego punktu widzenia, jest absolutnie kluczowy dla trwałości i funkcjonalności każdej konstrukcji żelbetowej. To niewidoczna warstwa betonu, która otacza stal zbrojeniową, chroniąc ją przed szkodliwymi czynnikami zewnętrznymi.

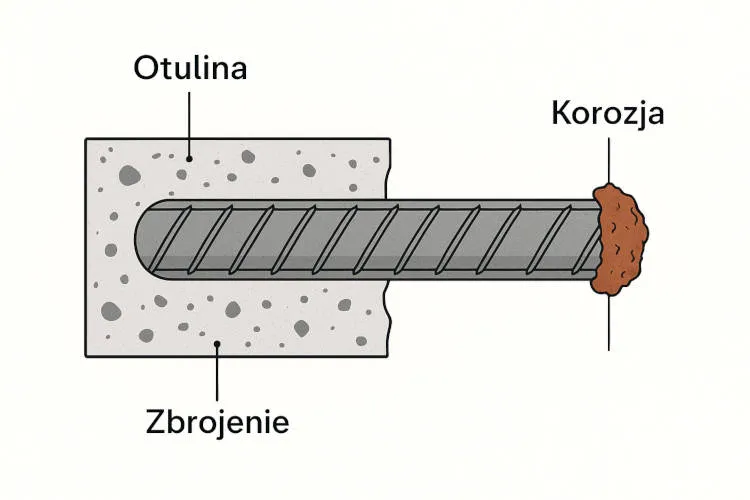

Czym jest otulina i dlaczego jej grubość ma krytyczne znaczenie?

Otulina to warstwa betonu, która bezpośrednio styka się ze stalą zbrojeniową, oddzielając ją od środowiska zewnętrznego. Jej grubość ma krytyczne znaczenie, ponieważ to właśnie ona decyduje o skuteczności ochrony stali. Zbyt cienka otulina sprawia, że stal jest narażona na korozję, a w przypadku pożaru, na szybkie nagrzewanie się i utratę właściwości. Z kolei zbyt gruba otulina może utrudniać prawidłowe przenoszenie obciążeń na stal, ponieważ beton w tej warstwie nie jest tak efektywnie wykorzystywany. Prawidłowo dobrana i wykonana otulina to gwarancja długowieczności konstrukcji.

Ochrona przed korozją i ogniem: dwie najważniejsze funkcje otuliny

Dwie najważniejsze funkcje otuliny to ochrona stali przed korozją i zwiększenie odporności ogniowej konstrukcji. Beton, dzięki swojej zasadowości, tworzy pasywną warstwę ochronną na powierzchni stali, zapobiegając jej rdzewieniu. Jednak ta ochrona działa tylko wtedy, gdy do stali nie dociera wilgoć i tlen. Odpowiednia grubość otuliny uniemożliwia ich dostęp, znacząco wydłużając żywotność zbrojenia. Dodatkowo, otulina stanowi izolację termiczną dla stali. W przypadku pożaru, warstwa betonu opóźnia nagrzewanie się prętów, co pozwala konstrukcji dłużej zachować nośność i daje więcej czasu na ewakuację oraz działania gaśnicze. To kluczowy aspekt bezpieczeństwa pożarowego budynku.

Jak dobrać grubość otuliny w zależności od warunków (klasa ekspozycji)?

Grubość otuliny (c_nom) nie jest wartością stałą, lecz zależy od wielu czynników, które precyzuje Eurokod 2. Najważniejszym z nich jest klasa ekspozycji, czyli warunki środowiskowe, w jakich będzie pracować konstrukcja (np. sucho, wilgotno, narażenie na mróz, sole odladzające, agresywne środowisko chemiczne). Ponadto, pod uwagę bierze się klasę konstrukcji, średnicę prętów zbrojeniowych oraz wymagania przeciwpożarowe. W praktyce, najczęściej stosowane grubości otuliny wahają się od 20 do 55 mm. Zawsze należy sprawdzić, jaka grubość jest wymagana w projekcie, ponieważ jest ona wynikiem precyzyjnych obliczeń i analizy warunków pracy elementu.

Zbyt mała i zbyt duża otulina: dwa oblicza tego samego błędu

Zarówno zbyt mała, jak i zbyt duża otulina to poważne błędy wykonawcze, które niosą ze sobą negatywne konsekwencje. Zbyt mała otulina, jak już wspomniałem, drastycznie zwiększa ryzyko korozji stali, co prowadzi do osłabienia przekroju prętów i w konsekwencji całej konstrukcji. Może również skutkować odpryskami betonu. Z kolei zbyt duża otulina, choć pozornie wydaje się bezpieczniejsza, również osłabia konstrukcję. Powoduje, że stal zbrojeniowa znajduje się zbyt daleko od powierzchni elementu, przez co nie jest w stanie efektywnie przejmować naprężeń rozciągających w strefach brzegowych. To sprawia, że beton w tych strefach jest bardziej narażony na pękanie, a stal nie pracuje z pełną efektywnością, co może prowadzić do obniżenia nośności ściany.

Zbrojenie w praktyce: od projektu do realizacji

Prawidłowe wykonanie zbrojenia to nie tylko znajomość norm, ale także umiejętność ich zastosowania w praktyce. Cały proces rozpoczyna się od szczegółowego projektu, a kończy na precyzyjnym montażu na placu budowy.

Jak czytać projekt konstrukcyjny zbrojenia ściany?

Projekt konstrukcyjny zbrojenia ściany to mapa, którą każdy wykonawca musi umieć czytać ze zrozumieniem. Zawiera on kluczowe informacje, takie jak: średnice prętów (np. fi12, fi16), ich rozstaw (np. co 200 mm), długości zakładów (czyli miejsc łączenia prętów), detale zbrojenia otworów (np. dodatkowe pręty wokół okien czy drzwi) oraz wymagana klasa stali. W projekcie znajdziemy również informacje o klasie betonu, grubości otuliny i wszelkich specjalnych wymaganiach. Dokładne przestrzeganie tych wytycznych jest absolutnie fundamentalne dla bezpieczeństwa i trwałości konstrukcji. Jak zawsze podkreślam, projekt to nie sugestia, lecz ścisłe wytyczne.

Rodzaje stali i materiałów zbrojeniowych: co wybrać?

Wybór odpowiedniego materiału zbrojeniowego jest kluczowy dla trwałości i funkcjonalności konstrukcji. Na rynku dostępne są różne opcje, każda z własnymi zaletami.

Stalowe pręty żebrowane: standard w polskim budownictwie

Stalowe pręty żebrowane to niezmiennie standard w polskim budownictwie. Ich charakterystyczna, żebrowana powierzchnia zapewnia doskonałą przyczepność do betonu, co jest kluczowe dla efektywnego przenoszenia naprężeń. Są wytrzymałe, łatwo dostępne i stosunkowo ekonomiczne. Występują w różnych klasach wytrzymałości (np. B500SP), co pozwala na precyzyjne dopasowanie do wymagań projektowych.

Kompozyty (GFRP, CFRP): nowoczesna i bezkorozyjna alternatywa

Coraz większą popularność zyskują pręty kompozytowe, wykonane z włókna szklanego (GFRP Glass Fibre Reinforced Polymer) lub włókna węglowego (CFRP Carbon Fibre Reinforced Polymer). Ich główną i niepodważalną zaletą jest całkowita odporność na korozję. To sprawia, że są idealnym rozwiązaniem w agresywnych środowiskach, takich jak konstrukcje narażone na działanie soli, wilgoci czy chemikaliów (np. ściany fundamentowe w gruntach o wysokiej agresywności chemicznej, elementy mostów czy oczyszczalni ścieków). Choć są droższe od stali, w niektórych zastosowaniach ich trwałość i brak konieczności konserwacji mogą przeważyć.

Technika wiązania zbrojenia: jak zapewnić stabilność szkieletu podczas betonowania?

Wiązanie zbrojenia drutem wiązałkowym to pozornie prosta czynność, ale jej prawidłowe wykonanie ma ogromne znaczenie. Celem jest zapewnienie stabilności całego szkieletu zbrojeniowego podczas transportu, montażu i, co najważniejsze, podczas betonowania. Słabe wiązanie może prowadzić do przesunięcia prętów pod wpływem ciężaru i ciśnienia świeżej mieszanki betonowej, co skutkuje niezgodnością z projektem i osłabieniem konstrukcji. Ważne jest, aby wiązać pręty w odpowiednich miejscach (zazwyczaj na każdym skrzyżowaniu lub co drugie skrzyżowanie) i z odpowiednią siłą, aby szkielet był sztywny i stabilny.

Jak prawidłowo wykonać zakłady prętów, by zapewnić ciągłość konstrukcji?

Zakłady prętów, czyli miejsca, w których pręty są łączone na długości, są kluczowe dla zapewnienia ciągłości konstrukcyjnej i efektywnego przenoszenia obciążeń. Zgodnie z normami, długość zakładu powinna wynosić minimum 40 x średnica pręta. Oznacza to, że jeśli używamy prętów o średnicy 12 mm, zakład musi mieć co najmniej 480 mm. Zbyt krótkie zakłady sprawiają, że zbrojenie nie pracuje jako ciągły element, co może prowadzić do lokalnego osłabienia i pęknięć. Należy również pamiętać o odpowiednim rozmieszczeniu zakładów powinny być one rozłożone w różnych miejscach, a nie kumulować się w jednym przekroju, aby nie tworzyć słabych punktów.

Zbrojenie w specyficznych warunkach i konstrukcjach

Nie wszystkie ściany są takie same. W zależności od ich funkcji i warunków pracy, wymagają specyficznych rozwiązań zbrojeniowych, które uwzględniają dodatkowe obciążenia i naprężenia.

Jak zbroić ściany fundamentowe i oporowe narażone na parcie gruntu?

Ściany fundamentowe i oporowe są szczególnie narażone na parcie gruntu, co generuje w nich znaczne siły zginające. Dlatego też, w ich przypadku, kluczowe jest odpowiednie zbrojenie poziome, które jest w stanie te siły przenieść. Często stosuje się podwójne zbrojenie (po jednej warstwie przy każdej powierzchni), a średnice i rozstaw prętów są dobierane tak, aby zapewnić wystarczającą sztywność i wytrzymałość na zginanie. Należy również pamiętać o odpowiednim zakotwieniu zbrojenia w płycie fundamentowej lub w innych elementach konstrukcyjnych, aby zapewnić ciągłość przenoszenia obciążeń.

Zbrojenie wokół otworów: jak wzmocnić newralgiczne punkty przy oknach i drzwiach?

Otwory w ścianach, takie jak okna czy drzwi, są newralgicznymi punktami, w których koncentrują się naprężenia. W tych miejscach, konieczne jest zastosowanie dodatkowego zbrojenia, często nazywanego "obramowaniem". Polega ono na zastosowaniu prętów o zwiększonej średnicy lub dodatkowych prętów, które otaczają otwór, rozkładając naprężenia i zapobiegając powstawaniu pęknięć ukośnych, które są typowe dla tych stref. Wzmocnienia te powinny być odpowiednio zakotwione w betonie poza strefą otworu, aby skutecznie przejmować obciążenia.

Narożniki i połączenia ścian: jak prawidłowo wyprowadzić zbrojenie?

Narożniki i połączenia ścian to kolejne miejsca, gdzie koncentrują się naprężenia i gdzie prawidłowe wyprowadzenie zbrojenia jest kluczowe. Aby zapewnić ciągłość konstrukcyjną i optymalny rozkład naprężeń, pręty zbrojeniowe powinny być odpowiednio zagięte i zakotwione w sąsiednich ścianach. Często stosuje się pręty w kształcie litery "L" lub "U", które przechodzą z jednej ściany do drugiej, tworząc efektywne połączenie. Należy unikać zbyt ostrych zagięć prętów, które mogłyby osłabić stal, oraz zapewnić odpowiednią długość zakotwienia, aby siły mogły być skutecznie przenoszone.

Zbrojenie tarcz betonowych przenoszących potężne obciążenia

Tarcze betonowe to elementy konstrukcyjne, które przenoszą duże obciążenia w swojej płaszczyźnie, działając jak sztywne membrany. W ich przypadku, zbrojenie musi być zaprojektowane tak, aby skutecznie przenosić zarówno siły normalne, jak i ścinające. Często stosuje się zbrojenie krzyżowe, czyli ortogonalne siatki prętów, które są rozmieszczone równomiernie w obu kierunkach. W zależności od wielkości obciążeń, może być konieczne zastosowanie kilku warstw zbrojenia, aby zapewnić odpowiednią nośność i sztywność tarczy. To zaawansowane rozwiązania, które wymagają precyzyjnego projektu i wykonania.

Najczęstsze błędy w zbrojeniu: jak ich unikać?

Mimo jasnych wytycznych i norm, na placach budowy wciąż spotykam się z powtarzającymi się błędami w zbrojeniu. Ich unikanie to podstawa, by zapewnić bezpieczeństwo i trwałość konstrukcji. Przyjrzyjmy się najczęstszym z nich.

Błąd #1: Ignorowanie grubości otuliny i stosowanie prowizorycznych podkładek

Jednym z najpoważniejszych i niestety bardzo częstych błędów jest ignorowanie prawidłowej grubości otuliny. Zamiast stosować profesjonalne podkładki dystansowe, wykonawcy często używają prowizorycznych rozwiązań, takich jak kawałki cegieł, drewna czy nawet kamieni. Skutkuje to niewłaściwym położeniem zbrojenia, a co za tym idzie zbyt małą otuliną. Jak już podkreślałem, to prosta droga do korozji stali, osłabienia konstrukcji i skrócenia jej żywotności. Zawsze należy używać atestowanych podkładek dystansowych, które zapewnią wymaganą grubość otuliny.

Błąd #2: Niewłaściwy rozstaw prętów "na oko" zamiast "na wymiar"

Zbrojenie to nie sztuka, lecz precyzyjna inżynieria. Rozstaw prętów jest zawsze dokładnie określony w projekcie i nie może być zmieniany "na oko". Zbyt duże odległości między prętami osłabiają konstrukcję, prowadząc do powstawania pęknięć w betonie i obniżenia nośności. Z kolei zbyt mały rozstaw utrudnia prawidłowe zagęszczenie betonu i jego otulenie stali, co może prowadzić do powstawania pustek i osłabienia przyczepności. Zawsze należy używać miary i przestrzegać rozstawu podanego w projekcie.

Błąd #3: Zbyt krótkie zakłady prętów

Zakłady prętów to miejsca, w których stal jest łączona, aby zapewnić ciągłość zbrojenia. Zbyt krótkie zakłady to błąd, który sprawia, że zbrojenie nie jest w stanie efektywnie przenosić obciążeń. Przypominam o zasadzie: minimalna długość zakładu to 40 x średnica pręta. Niezastosowanie się do tej reguły powoduje, że w miejscu połączenia powstaje słaby punkt, który może być przyczyną zniszczenia elementu pod obciążeniem. Zakłady muszą być odpowiednio długie i prawidłowo wykonane.

Błąd #4: Brak dodatkowych wzmocnień w narożach i przy otworach

Narożniki ścian i obszary wokół otworów okiennych czy drzwiowych to strefy o wysokiej koncentracji naprężeń. Brak dodatkowego zbrojenia w tych miejscach to niemal pewna recepta na pęknięcia. Wzmocnienia w postaci dodatkowych prętów, często o większej średnicy, są absolutnie niezbędne, aby rozłożyć te naprężenia i zapobiec uszkodzeniom. Zawsze należy dokładnie sprawdzić projekt pod kątem detali zbrojenia w tych newralgicznych punktach.

Błąd #5: Słabe wiązanie szkieletu, prowadzące do jego przemieszczenia

Słabe wiązanie zbrojenia drutem wiązałkowym to błąd, który może mieć poważne konsekwencje. Podczas betonowania, pod wpływem ciężaru i ciśnienia świeżej mieszanki betonowej, słabo związany szkielet może się przesunąć. Skutkuje to niezgodnością położenia zbrojenia z projektem, a co za tym idzie osłabieniem konstrukcji. Zbrojenie musi być sztywno i stabilnie związane, aby utrzymać swoją pozycję aż do związania betonu.

Błąd #6: Stosowanie skorodowanej lub zanieczyszczonej stali

Stosowanie skorodowanej stali zbrojeniowej jest niedopuszczalne. Rdza na prętach zmniejsza ich efektywne pole przekroju i, co gorsza, znacznie osłabia przyczepność stali do betonu. Podobnie, zanieczyszczenia takie jak błoto, olej czy farba na powierzchni prętów również negatywnie wpływają na przyczepność. Zawsze należy używać czystej, wolnej od głębokiej korozji stali, aby zapewnić prawidłową współpracę z betonem i trwałość konstrukcji.

Przeczytaj również: Listwa betonowa pod zbrojenie: Klucz do trwałości i bezpieczeństwa

Błąd #7: Nieprawidłowe wibrowanie betonu i powstawanie "raków"

Prawidłowe zagęszczanie betonu, czyli wibrowanie, jest kluczowe dla uzyskania jednorodnej i wytrzymałej konstrukcji. Nieprawidłowe wibrowanie, zbyt krótkie lub zbyt długie, prowadzi do powstawania pustek powietrznych, znanych jako "raki". Te puste przestrzenie osłabiają beton, zmniejszają jego wytrzymałość i, co ważne, pogarszają przyczepność stali do betonu. W efekcie, cała konstrukcja jest osłabiona. Zawsze należy dbać o staranne i zgodne z technologią wibrowanie betonu.
