Zbrojenie stropu Filigran: uniknij błędów, zbuduj bezpiecznie!

Prawidłowe wykonanie zbrojenia stropu Filigran to jeden z najważniejszych etapów budowy, mający bezpośredni wpływ na bezpieczeństwo i trwałość całej konstrukcji. Ten kompleksowy poradnik ma za zadanie dostarczyć inwestorom i wykonawcom precyzyjnych instrukcji oraz wskazać kluczowe aspekty, na które należy zwrócić uwagę, aby uniknąć kosztownych błędów.

Precyzyjne zbrojenie stropu Filigran: fundament bezpieczeństwa twojego domu

Jako doświadczony praktyk, zawsze podkreślam, że precyzyjne wykonanie zbrojenia na budowie jest absolutnie kluczowe dla bezpieczeństwa i długowieczności stropu Filigran. Nie jest to jedynie "dodatek" do prefabrykowanych płyt, lecz integralna część konstrukcji, która w połączeniu z nadbetonem tworzy monolityczny element. To właśnie zbrojenie wylewane na budowie zarówno górne, jak i wszelkie dodatkowe odgrywa decydującą rolę w zespoleniu z prefabrykatem i efektywnym przenoszeniu wszystkich obciążeń, jakim strop będzie poddawany przez lata.

Strop Filigran, czyli konstrukcja hybrydowa: co tak naprawdę zbroimy na budowie?

Strop Filigran to nic innego jak konstrukcja hybrydowa, łącząca w sobie zalety prefabrykacji z możliwościami monolitycznego betonu. Składa się on z cienkich, prefabrykowanych płyt betonowych (zazwyczaj o grubości 5-8 cm), które stanowią rodzaj "szalunku traconego", oraz warstwy betonu wylewanego bezpośrednio na budowie tak zwanego nadbetonu. W prefabrykowanych płytach zintegrowane jest już zbrojenie dolne oraz kratownice przestrzenne. Naszym zadaniem na budowie jest uzupełnienie tego systemu o zbrojenie górne i wszelkie zbrojenia dodatkowe, które są niezbędne do prawidłowej pracy całej konstrukcji.

Rola prefabrykatu: zbrojenie dolne i kratownice jako solidna baza startowa

Zbrojenie dolne, które jest już fabrycznie zintegrowane z płytą Filigran, pełni niezwykle ważną funkcję. To ono odpowiada za przenoszenie głównych obciążeń rozciągających w dolnej strefie stropu. Jest ono starannie zaprojektowane i wykonane w kontrolowanych warunkach, co daje nam pewność co do jego jakości i dokładności.

Kratownice przestrzenne, wystające z płyt prefabrykowanych, to kolejny kluczowy element. Zapewniają one płytom niezbędną sztywność podczas transportu i montażu, chroniąc je przed uszkodzeniami. Co jednak najważniejsze, ich główną funkcją jest stworzenie solidnego połączenia, zespolenie prefabrykatu z nadbetonem. Dzięki nim cała konstrukcja działa jako jeden, monolityczny element, a nie jako dwie oddzielne warstwy.

Kluczowe zadanie zbrojenia górnego: więcej niż tylko siatka na betonie

Zbrojenie górne, układane na budowie, to element o fundamentalnym znaczeniu dla prawidłowej pracy stropu Filigran. Często bywa niedoceniane, a przecież to ono jest kluczowe dla przenoszenia obciążeń w górnej strefie stropu. Jego obecność zapobiega zjawisku "klawiszowania", czyli nierównomiernemu uginaniu się krawędzi sąsiednich płyt, a także skutecznie przeciwdziała powstawaniu nieestetycznych i niebezpiecznych pęknięć. Zazwyczaj wykonuje się je z siatek lub pojedynczych prętów o średnicy od 8 do 12 mm, ale to projektant zawsze określa dokładne wymagania.

Zbrojenie górne stropu Filigran: praktyczny przewodnik krok po kroku

Zawsze podkreślam, że podstawą prawidłowego wykonania zbrojenia jest absolutne i bezwzględne przestrzeganie projektu konstrukcyjnego. To w nim znajdziemy wszystkie kluczowe informacje dotyczące zbrojenia górnego i dodatkowego: klasę stali, średnice prętów, ich rozstaw, długości zakładów oraz precyzyjną lokalizację każdego elementu. Projekt to nasza biblia na budowie nie ma miejsca na improwizację czy "bo tak zawsze robiłem".

Przygotowanie płyt przed zbrojeniem: czystość i kontrola podłoża

• Czystość płyt: Przed rozpoczęciem układania zbrojenia upewnij się, że powierzchnia płyt Filigran jest czysta i wolna od wszelkich zanieczyszczeń, takich jak gruz, kurz, liście czy śnieg. Czyste podłoże gwarantuje lepsze zespolenie betonu.
• Sprawdzenie ułożenia: Dokładnie skontroluj, czy płyty są prawidłowo ułożone na podporach, zgodnie z projektem. Sprawdź, czy nie ma zbyt dużych szczelin między płytami oraz czy ich krawędzie są równe.
• Stabilność podpór: Upewnij się, że wszystkie podpory montażowe (stemple) są stabilne i prawidłowo rozstawione. Ich zadaniem jest podtrzymywanie płyt i nadbetonu do momentu uzyskania przez beton odpowiedniej wytrzymałości.
• Usunięcie przeszkód: Usuń wszelkie elementy, które mogłyby utrudniać prawidłowe ułożenie zbrojenia lub jego późniejsze betonowanie.

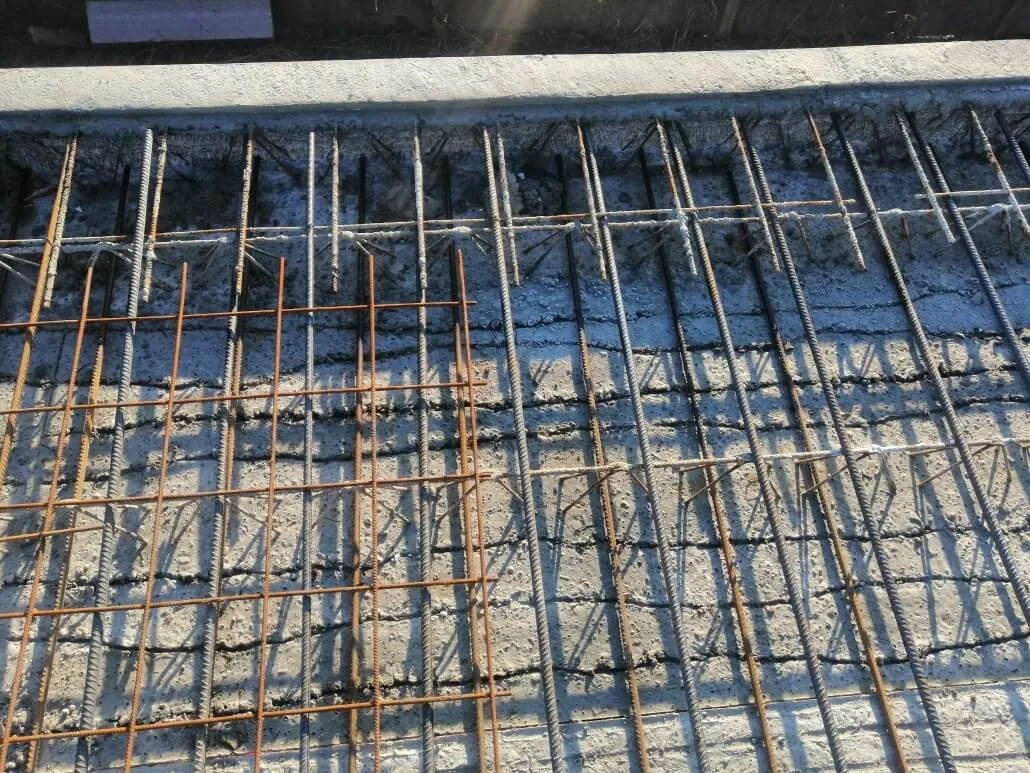

Układanie siatek zbrojeniowych: zasady zakładów, kierunków i stabilnego montażu

1. Rozplanowanie: Przed fizycznym układaniem siatek zbrojeniowych, warto rozplanować ich rozmieszczenie, aby zminimalizować odpady i zapewnić optymalne zakłady.
2. Układanie siatek/prętów: Zbrojenie górne układa się na wystających kratownicach przestrzennych płyt Filigran. Siatki lub pojedyncze pręty należy rozkładać równomiernie, zgodnie z rozstawem i kierunkiem wskazanym w projekcie.
3. Zachowanie zakładów: To jeden z najważniejszych punktów! Siatki zbrojeniowe muszą być układane z odpowiednimi zakładami, których długość jest precyzyjnie określona w projekcie. Zakład to strefa, w której dwa pręty lub siatki nakładają się na siebie, zapewniając ciągłość zbrojenia i przenoszenie sił. Zbyt krótkie zakłady to poważny błąd!
4. Wiązanie drutem: Aby zbrojenie nie przemieszczało się podczas betonowania, należy je stabilnie związać drutem wiązałkowym. Nie trzeba wiązać każdego punktu styku, ale wystarczająco często, aby zapewnić stabilność całej siatki i jej połączeń.
5. Zapewnienie otuliny: Już na tym etapie pamiętaj o podkładkach dystansowych, które zapewnią odpowiednią otulinę betonową dla zbrojenia górnego. O tym szerzej za chwilę.

Sekret trwałości: dlaczego otulina betonowa i dystansowanie są tak krytyczne?

Otulina betonowa to nie jest fanaberia projektanta, lecz absolutna konieczność dla trwałości i bezpieczeństwa konstrukcji. Jest to warstwa betonu, która otacza zbrojenie, chroniąc je przed dwoma głównymi wrogami: korozją i ogniem. Bez odpowiedniej otuliny, pręty zbrojeniowe są narażone na działanie wilgoci i tlenu, co prowadzi do ich rdzewienia, a w konsekwencji do osłabienia całej konstrukcji. W przypadku pożaru, otulina opóźnia nagrzewanie się stali, co zwiększa odporność ogniową stropu. Aby uzyskać odpowiednią grubość otuliny, stosuje się specjalne podkładki dystansowe, potocznie nazywane "krążkami" lub "grzybkami". Układa się je pod zbrojeniem górnym, zapewniając, że pręty znajdą się w odpowiedniej pozycji. Typowa minimalna grubość otuliny dla zbrojenia górnego to 25 mm, ale zawsze należy sprawdzić tę wartość w projekcie.

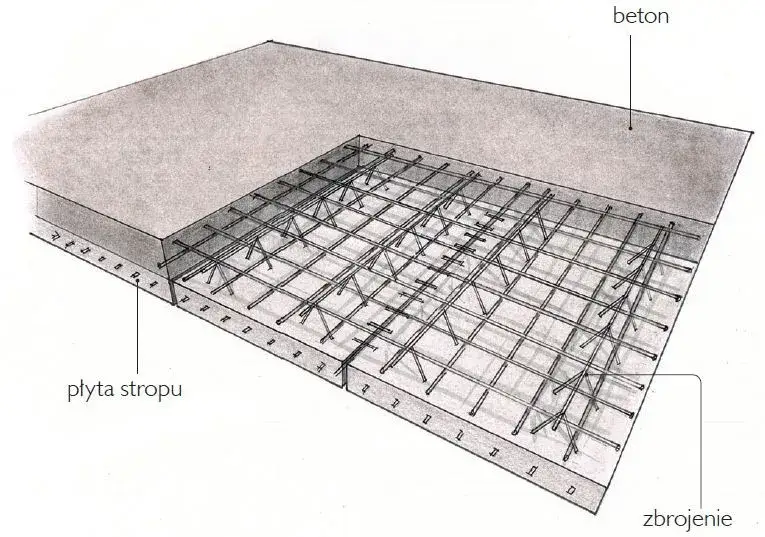

Strefy newralgiczne: jak wykonać dodatkowe zbrojenie podporowe?

Strefy nad podporami stałymi, takimi jak ściany nośne czy podciągi, są miejscami, gdzie strop pracuje w specyficzny sposób, generując momenty zginające o przeciwnym znaku niż w środku przęsła. Dlatego właśnie w tych miejscach projektant przewiduje dodatkowe zbrojenie podporowe. Są to zazwyczaj pręty o większych średnicach, często 12-16 mm, układane w górnej strefie stropu, prostopadle do podpory. Ich zadaniem jest przejęcie tych momentów i zapewnienie ciągłości konstrukcyjnej. Niezwykle ważne jest, aby ich długość i zakotwienie były zgodne z projektem, ponieważ to one gwarantują stabilność stropu w tych krytycznych punktach.

Wzmocnienie na krawędziach: jak poprawnie połączyć zbrojenie stropu z wieńcem?

Połączenie zbrojenia stropu z wieńcem obwodowym to kolejny element, którego nie można zbagatelizować. Wieniec, będący integralną częścią konstrukcji ścian, musi współpracować ze stropem, tworząc sztywny i stabilny układ. Zbrojenie stropu powinno być odpowiednio zakotwione w wieńcu, zapewniając ciągłość konstrukcyjną. Szczególnie w narożnikach budynku, gdzie występują duże koncentracje naprężeń, należy zwrócić uwagę na prawidłowe uformowanie zbrojenia wieńca i jego połączenie ze zbrojeniem stropowym. To właśnie te detale decydują o ogólnej sztywności i odporności całego budynku na obciążenia.

Zbrojenie styków płyt: prosty sposób na uniknięcie "klawiszowania" i pęknięć

Podłużne styki między poszczególnymi płytami Filigran to miejsca, które wymagają specjalnego traktowania. Bez odpowiedniego dozbrojenia, mogą one stać się słabym punktem, prowadzącym do zjawiska "klawiszowania" czyli nierównomiernego uginania się krawędzi sąsiednich płyt, co objawia się pęknięciami w warstwie wykończeniowej. Aby temu zapobiec, projektant zazwyczaj przewiduje dodatkowe zbrojenie w postaci prętów lub siatki, układane wzdłuż styku. Częstym rozwiązaniem jest zastosowanie prętów o średnicy ø6 mm, rozmieszczonych co około 30 cm, które skutecznie zespalają krawędzie płyt i nadbeton, eliminując ryzyko klawiszowania.

Zbrojenie "trudnych" miejsc: otwory, narożniki i nietypowe kształty

• Otwory na schody i kominy: Każdy otwór w stropie, niezależnie od jego przeznaczenia (schody, komin, kanały instalacyjne), przerywa ciągłość zbrojenia. Wokół takich otworów należy wykonać zbrojenie dodatkowe, które skompensuje przecięte pręty i przejmie obciążenia.
• Zasada kompensacji: Kluczowa zasada brzmi: zbrojenie dodane wokół otworu powinno kompensować pręty, które zostały przez ten otwór przecięte. Oznacza to, że należy ułożyć dodatkowe pręty równolegle do krawędzi otworu, a często także pręty skośne w narożnikach, aby rozłożyć naprężenia.
• Narożniki otworów: Narożniki otworów są szczególnie wrażliwe na koncentrację naprężeń. Zawsze należy je dozbroić prętami skośnymi lub siatkami, aby zapobiec powstawaniu pęknięć.
• Zgodność z projektem: Niezależnie od typu i kształtu otworu, jego dozbrojenie musi być wykonane ściśle według projektu konstrukcyjnego. Nie ma tu miejsca na "na oko" każdy pręt ma swoje precyzyjne miejsce i funkcję.

Zbrojenie wykuszy i balkonów w systemie Filigran: na co zwrócić szczególną uwagę?

Wykusze i balkony to elementy konstrukcyjne, które ze względu na swój wspornikowy charakter, wymagają szczególnej uwagi podczas zbrojenia w systemie Filigran. Ich specyfika polega na tym, że są one obciążone inaczej niż typowe przęsła stropowe, a ich zbrojenie musi przenosić momenty zginające w sposób, który zapewnia bezpieczeństwo i stabilność wysuniętych części. Konieczne jest precyzyjne wykonanie zbrojenia górnego, które w tych strefach jest kluczowe dla przenoszenia obciążeń, a także odpowiednie zakotwienie prętów w konstrukcji głównej stropu. Wszelkie detale, takie jak długości zakotwienia, średnice i rozstaw prętów, muszą być bezwzględnie zgodne z projektem, ponieważ błędy w tych miejscach mogą mieć katastrofalne skutki.

Najczęstsze i najdroższe błędy wykonawcze: tego musisz unikać!

Brak lub niewłaściwa otulina zbrojenia górnego: leżące bezpośrednio na płytach

To jeden z najczęściej popełnianych i jednocześnie najbardziej krytycznych błędów. Widok zbrojenia górnego, które leży bezpośrednio na płytach Filigran, bez żadnych podkładek dystansowych, to dla mnie sygnał alarmowy. W takiej sytuacji zbrojenie nie ma odpowiedniej otuliny betonowej. Oznacza to, że nie będzie ono prawidłowo współpracować z betonem, a co gorsza, będzie narażone na korozję. Brak otuliny drastycznie obniża nośność stropu i jego odporność ogniową, czyniąc go potencjalnie niebezpiecznym. Naprawa takiego błędu po wylaniu betonu jest praktycznie niemożliwa i często wiąże się z koniecznością rozbiórki.

Zbyt małe zakłady siatek lub prętów: pozorna oszczędność, realne ryzyko

Kolejnym poważnym błędem, który niestety często wynika z pośpiechu lub chęci "zaoszczędzenia" kilku metrów pręta, są zbyt krótkie zakłady siatek lub pojedynczych prętów zbrojeniowych. Zakład to miejsce, gdzie siły są przenoszone z jednego pręta na drugi. Jeśli zakład jest zbyt krótki, połączenie nie jest wystarczająco mocne, co przerywa ciągłość zbrojenia. W efekcie, cała konstrukcja nie pracuje jako jednolity element, a obciążenia nie są prawidłowo rozkładane. To osłabia strop i może prowadzić do jego niewłaściwej pracy, a w skrajnych przypadkach do uszkodzeń konstrukcyjnych.

Ignorowanie zbrojenia dodatkowego z projektu konstrukcyjnego

Pominięcie jakiegokolwiek zbrojenia dodatkowego czy to podporowego nad ścianami, zbrojenia wokół otworów, czy też wzmocnień na stykach płyt jest krytycznym błędem wykonawczym. Każdy pręt, każda siatka w projekcie ma swoje uzasadnienie i pełni określoną funkcję. Ignorowanie tych zaleceń to prosta droga do osłabienia konstrukcji w miejscach, gdzie występują największe naprężenia. Skutki mogą być poważne: od pęknięć i ugięć, po utratę nośności w newralgicznych punktach, co bezpośrednio wpływa na bezpieczeństwo i trwałość stropu.

Chodzenie po zbrojeniu i jego deformacja tuż przed betonowaniem

To problem, który często obserwuję na budowach. Zbrojenie, zwłaszcza to górne, jest delikatne i podatne na deformacje. Chodzenie bezpośrednio po ułożonych siatkach lub prętach, szczególnie tuż przed lub w trakcie betonowania, może spowodować ich przemieszczenie. Jeśli zbrojenie zostanie wciśnięte głębiej w strop lub jego pozycja ulegnie zmianie, nie znajdzie się ono w miejscu przewidzianym przez projektanta. W efekcie, nie będzie w stanie prawidłowo przenosić obciążeń, co uniemożliwi mu właściwą pracę i znacząco obniży nośność konstrukcji. Zawsze należy dbać o to, aby zbrojenie pozostało w swojej projektowanej pozycji aż do momentu związania betonu.

Ostateczna kontrola: jak zweryfikować zbrojenie przed zalaniem betonem?

• Podkładki dystansowe: Sprawdź, czy pod zbrojeniem górnym widoczne są podkładki dystansowe. Powinny być rozmieszczone równomiernie i zapewniać odpowiednią otulinę.
• Ogólne ułożenie siatek: Upewnij się, że siatki zbrojeniowe są ułożone równo, bez widocznych zagięć czy deformacji.
• Zakłady prętów: Zwróć uwagę na miejsca połączeń siatek. Czy zakłady są wystarczająco długie i czy pręty są ze sobą związane?
• Zbrojenie dodatkowe: Zweryfikuj, czy wszystkie elementy zbrojenia dodatkowego (nad podporami, wokół otworów, na stykach płyt) są ułożone zgodnie z projektem.
• Czystość: Upewnij się, że na zbrojeniu i płytach nie ma żadnych zanieczyszczeń, które mogłyby osłabić połączenie z betonem.
• Brak deformacji: Sprawdź, czy zbrojenie nie zostało zdeformowane przez ruch na budowie.

Przeczytaj również: Zbrojenie pod słup: Klucz do trwałej konstrukcji. Uniknij 7 błędów!

Rola kierownika budowy: kiedy zbrojenie jest gotowe do odbioru i zalania?

Ostateczny odbiór zbrojenia to moment, który nie może zostać pominięty. To obowiązek kierownika budowy (lub inspektora nadzoru, jeśli jest ustanowiony) i ostatnia szansa na weryfikację poprawności wykonania przed zalaniem betonem. Kierownik budowy, bazując na projekcie konstrukcyjnym, sprawdza wszystkie kluczowe aspekty: zgodność średnic i rozstawu prętów, długości zakładów, prawidłowe ułożenie zbrojenia dodatkowego, a przede wszystkim zapewnienie odpowiedniej otuliny betonowej. Dopiero po formalnym odbiorze i upewnieniu się, że wszystkie elementy są wykonane zgodnie ze sztuką budowlaną i projektem, można przystąpić do wylewania betonu (którego klasa powinna wynosić minimum C20/25). Pamiętajmy, że raz zalane zbrojenie jest praktycznie niemożliwe do skorygowania, dlatego ten etap wymaga maksymalnej staranności i odpowiedzialności.
